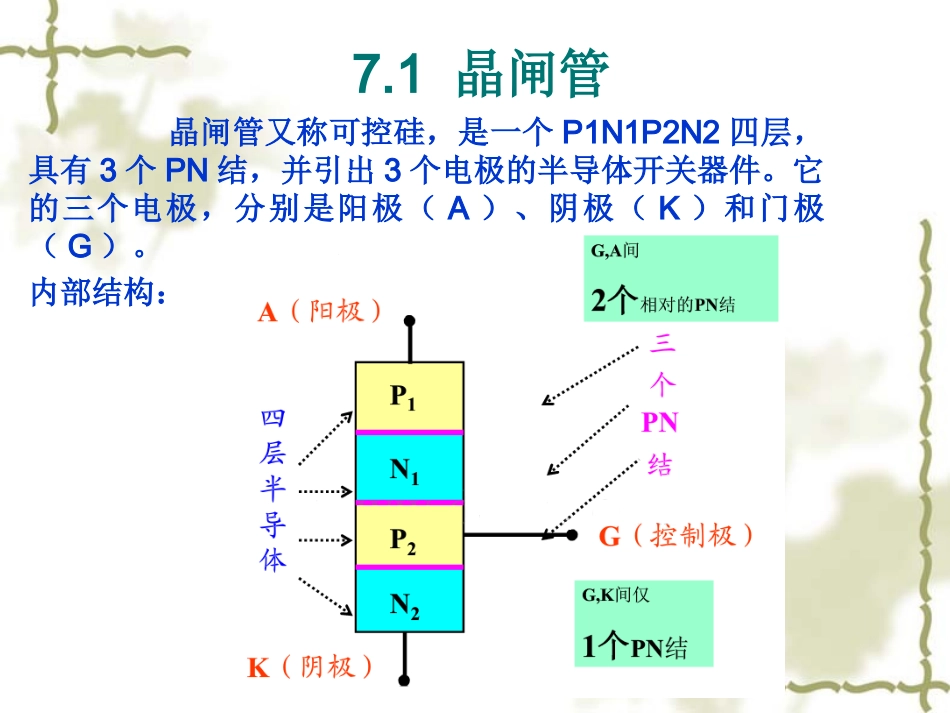

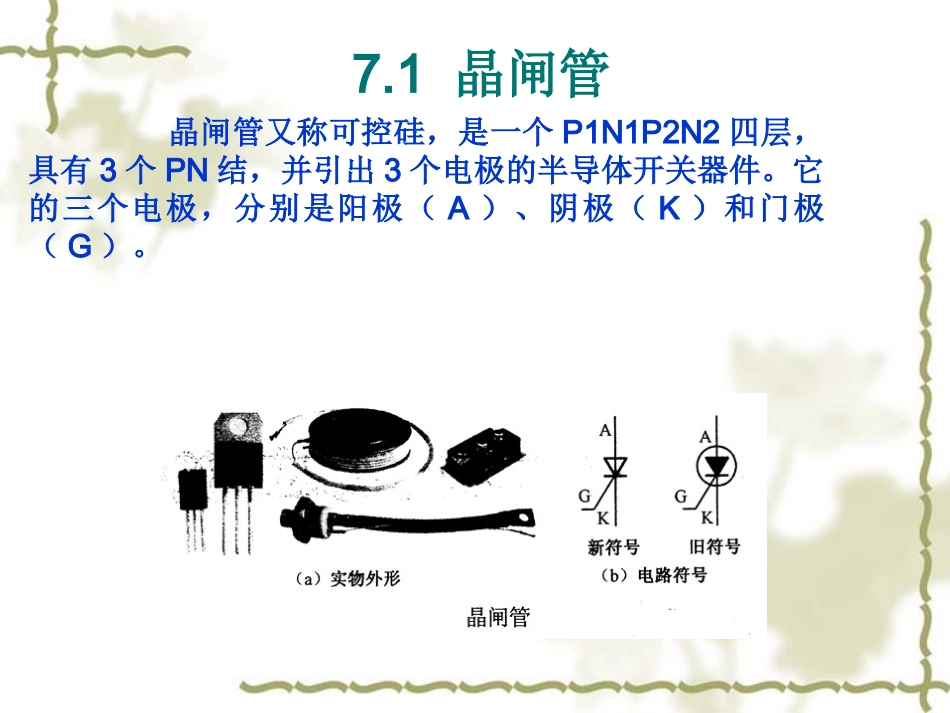

7.1晶闸管7.2场效应管第七章晶闸管与场效应管晶闸管、场效应管与三级管相似，都有三个电极。晶闸管主要当做可控电子开关使用。场效应管主要用来放大信号电压，而三极管主要是放大信号电流7.1晶闸管晶闸管又称可控硅，是一个P1N1P2N2四层，具有3个PN结，并引出3个电极的半导体开关器件。它的三个电极，分别是阳极（A）、阴极（K）和门极（G）。7.1晶闸管晶闸管又称可控硅，是一个P1N1P2N2四层，具有3个PN结，并引出3个电极的半导体开关器件。它的三个电极，分别是阳极（A）、阴极（K）和门极（G）。内部结构：7.1晶闸管一、晶闸管性质1、导通晶闸管：无论A、K极之间加什么电压，只要G、K极之间没有加正向电压，晶闸管就无法导通。只有A、K极之间加正向电压，并且G、K极之间也加一定的正向电压，晶闸管才能导通。给晶闸管G极提供电压，让IG电流流入G极，晶闸管A、K极之间马上导通，这种现象称为晶闸管的触发导通。晶闸管导通后，撤掉G、K极之间的正向电压后晶闸管仍继续导通。2、关闭晶闸管：让流入晶闸管A极的电流减小到某一值IH（维持电流）让A、K极之间的正向电压UAK减小到0或加反向电压实验演示P1N1P2N1P2N2Ic1Ib2Ic2Ib1IGIAIK加上Ig→Ib2↑→Ic2↑→Ib1↑→Ic1↑7.1晶闸管二、晶闸管主要参数7.1晶闸管三、晶闸管的检测包括极性检测、好坏检测、触发能力检测1、极性检测7.1晶闸管三、晶闸管的检测包括极性检测、好坏检测、触发能力检测2、好坏检测7.1晶闸管三、晶闸管的检测包括极性检测、好坏检测、触发能力检测3、触发能力检测7.1晶闸管四、晶闸管的种类7.1晶闸管四、晶闸管的种类1、双向晶闸管双向晶闸管是由N-P-N-P-N五层半导体材料制成的，对外也引出三个电极，其结构如图所示。双向晶闸管相当于两个单向晶闸管的反向并联，但只有一个控制极。双向晶闸管与单向晶闸管一样，也具有触发控制特性。不过，它的触发控制特性与单向晶闸管有很大的不同，这就是无论在阳极和阴极间接入何种极性的电压，只要在它的控制极上加上一个触发脉冲，也不管这个脉冲是什么极性的,都可以使双向晶闸管导通。由于双向晶闸管在阳、阴极间接任何极性的工作电压都可以实现触发控制，因此双向晶闸管的主电极也就没有阳极、阴极之分，通常把这两个主电极称为T1电极和T2电极，将接在P型半导体材料上的主电极称为T1电极，将接在N型半导体材料上的电极称为T2电极。由于双向晶闸管的两个主电极没有正负之分，所以它的参数中也就没有正向峰值电压与反向峰值电压之分，而只用一个最大峰值电压，双向晶闸管的其他参数则和单向晶闸管相同。由于双向晶闸管正、反特性具有对称性，所以它可在任何一个方向导通，是一种理想的交流开关器件。7.1晶闸管双向晶闸管的检测方法判定T1极由图可见，G极与T2极靠近，距T1极较远。因此，G—T2之间的正、反向电阻都很小。在用RXlK档测任意两脚之间的电阻时，只有在G-T2之间呈现低阻，正、反向电阻仅几十欧，而T1-G、T2-T1之间的正、反向电阻均为无穷大。这表明，如果测出某脚和其他两脚都不通，就肯定是T1极。另外，采用TO—220封装的双向晶闸管，T1极通常与小散热板连通，据此亦可确定T1极。7.1晶闸管双向晶闸管的检测方法区分G极和T2极(1)找出T1极之后，首先假定剩下两脚中某一脚为T2极，另一脚为G极。(2)把黑表笔接T2极，红表笔接T1极，电阻为无穷大。接着用红表笔尖把T1与G短路，给G极加上负触发信号，电阻值应为十欧左右，证明管子已经导通，导通方向为T2一T1。再将红表笔尖与G极脱开(但仍接T1)，若电阻值保持不变，证明管子在触发之后能维持导通状态。(3)把红表笔接T2极，黑表笔接T1极，然后使T1与G短路，给G极加上正触发信号，电阻值仍为十欧左右，与G极脱开后若阻值不变，则说明管子经触发后，在T1一T2方向上也能维持导通状态，因此具有双向触发性质。由此证明上述假定正确。否则是假定与实际不符，需再作出假定，重复以上测量。显见，在识别G、T2的过程中，也就检查了双向晶闸管的触发能力。如果按哪种假定去测量，都不能使双向晶闸管触发导通，证明管于巳损坏。对于lA的管子，亦可用RXl0档检测，对于3A及3A以上的管子，应选RXlK档，否则难以维...
