绝缘电阻及吸收比测量课件VIP免费

绝缘电阻及吸收比测量课件_第1页
1/27

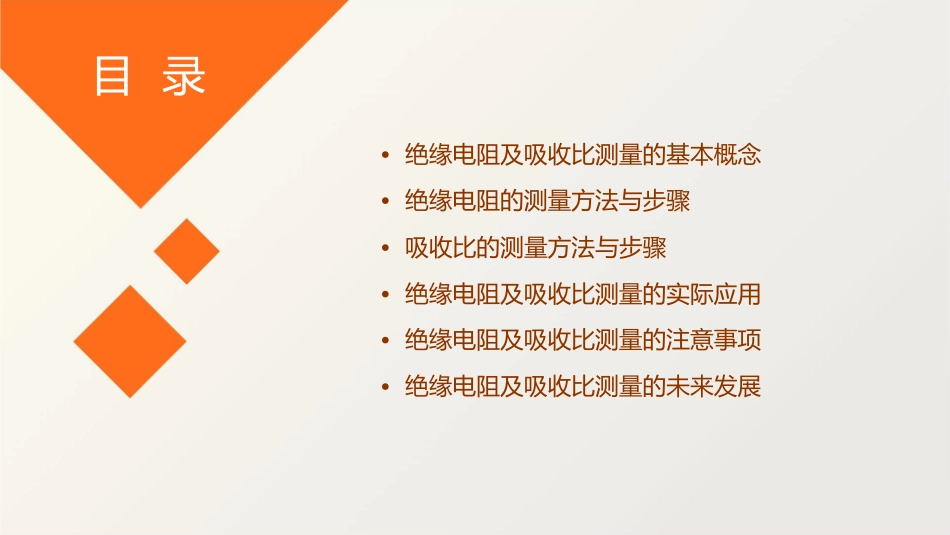

绝缘电阻及吸收比测量课件_第2页
2/27
绝缘电阻及吸收比测量课件_第3页
3/27
绝缘电阻及吸收比测量课件目录•绝缘电阻及吸收比测量的基本概念•绝缘电阻的测量方法与步骤•吸收比的测量方法与步骤•绝缘电阻及吸收比测量的实际应用•绝缘电阻及吸收比测量的注意事项•绝缘电阻及吸收比测量的未来发展绝缘电阻及吸收比测量的基本概念01绝缘电阻的定义绝缘电阻是指电气设备和电路在施加直流电压时,对电流的阻碍能力。绝缘电阻是衡量电气设备和电路绝缘性能的重要参数,它反映了绝缘材料对直流电的电阻值,通常用兆欧(MΩ)或千兆欧(GΩ)表示。吸收比的定义吸收比是指电气设备在施加直流电压后的60秒和15秒两个时刻测得的绝缘电阻值之比。吸收比是评估电气设备绝缘性能的一种方法,通过比较不同时间点的绝缘电阻值,可以发现设备是否存在早期绝缘缺陷或受潮现象。绝缘电阻及吸收比测量的重要性绝缘电阻及吸收比测量是保障电气设备安全运行的重要手段,能够及时发现设备绝缘性能的劣化,预防设备损坏和电气事故的发生。通过定期进行绝缘电阻及吸收比测量,可以及时发现设备绝缘材料的老化、受潮、污染等问题,从而采取相应的措施进行维修或更换,确保设备的安全运行和人身安全。同时,这也是电气设备预防性维护的重要环节,能够延长设备的使用寿命,降低运行成本。绝缘电阻的测量方法与步骤02测量前的准备工作确保电源断开01在开始测量之前,必须确保被测设备或系统的电源已经完全断开,以保障安全。检查测试设备02确保绝缘电阻测试仪处于良好状态,没有损坏或故障。同时,检查测试线是否完好,没有破损或老化。选择适当的测试电压03根据被测设备的额定电压和绝缘电阻,选择适当的测试电压。测量步骤连接测试线启动测试仪ACB将测试线分别连接到被测设备的导体和地线之间,确保连接紧密、无松动。按下测试仪的开始按钮,开始进行绝缘电阻测量。读取并记录数据结束测试D在测试过程中,观察测试仪的读数,并记录下来。同时,也要注意测试仪的报警指示,如果有报警提示,说明被测设备的绝缘电阻低于安全标准。测试完成后,先断开测试仪的电源,再取下测试线。测量结果的解读分析测量数据根据测量的数据,分析被测设备的绝缘状况。如果绝缘电阻值在正常范围内,说明设备的绝缘状况良好;如果绝缘电阻值偏低或为零,则说明设备的绝缘存在故障或老化现象。判断设备状态根据测量的结果,判断被测设备的运行状态。如果设备的绝缘电阻值正常,可以继续运行;如果绝缘电阻值偏低或为零,则需要立即停机进行检查和维修。吸收比的测量方法与步骤03测量前的准备工作确保电源和测量仪器正常工准备记录表格,以便记录测量结果。确保测试环境符合要求,如了解被测设备的电气参数和规格。作,检查测量线是否完好无损。温度、湿度等。测量步骤01将测量线正确连接到被测设备上,确保连接牢固。02开启测量仪器,按照仪器说明书设置相关参数。03进行测量,观察测量结果并记录。04在不同位置和角度重复测量,以获得更准确的结果。测量结果的解读根据测量结果,分析被测设备的绝缘性能。将测量结果与相关标准进行比较,判断设备是否符合要求。根据需要对设备进行维修或更换,以确保安全运行。将测量结果整理成报告,以便后续分析和使用。绝缘电阻及吸收比测量的实际应用04在电气设备检测中的应用重要性测量方法电气设备在运行过程中,其绝缘性能的好坏直接关系到设备的安全和正常运行。通常采用兆欧表进行绝缘电阻的测量,而吸收比则通过测量绝缘电阻随时间的变化来计算。应用场景在电气设备检测中,绝缘电阻的测量是评估设备绝缘性能的重要手段,而吸收比测量则可以进一步判断绝缘材料的老化和受潮状况。在高压输电线路中的应用010203重要性应用场景测量方法高压输电线路的绝缘性能直接关系到电力系统的稳定性和安全性。在高压输电线路的日常维护和检修中,绝缘电阻及吸收比的测量是必不可少的环节。通常在停电状态下进行测量,以避免对输电线路的正常运行造成影响。在家用电器检测中的应用重要性应用场景测量方法家用电器的绝缘性能直接在家用电器检测中,绝缘电阻的测量是评估电器是否符合安全标准的重要手段。消费者可以在购买或使用过程中自行测量家用电器产品的绝缘电阻,以判断...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

绝缘电阻及吸收比测量课件
