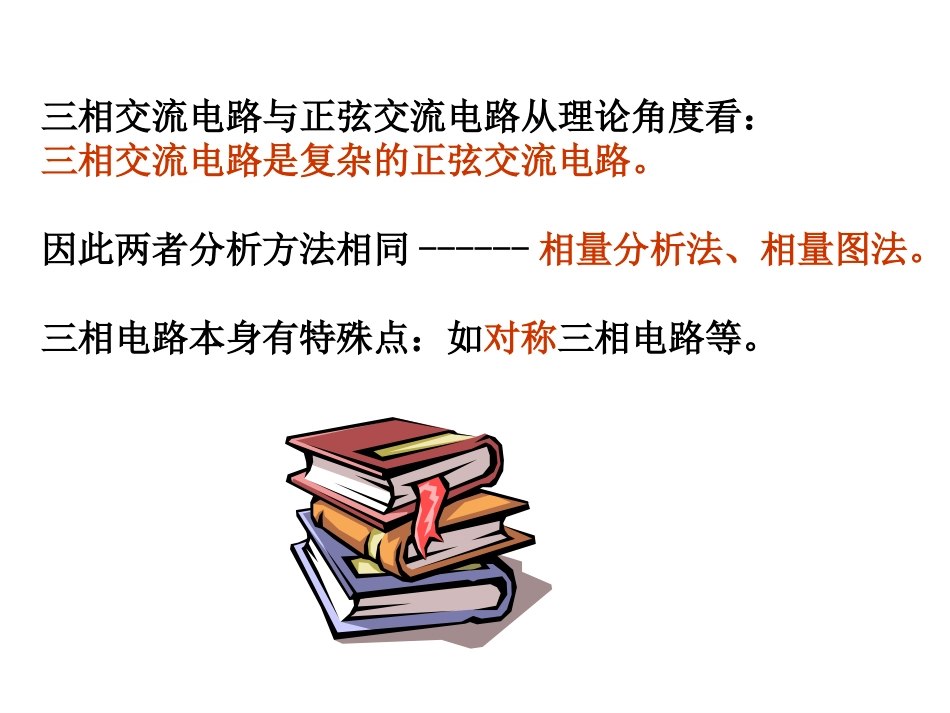

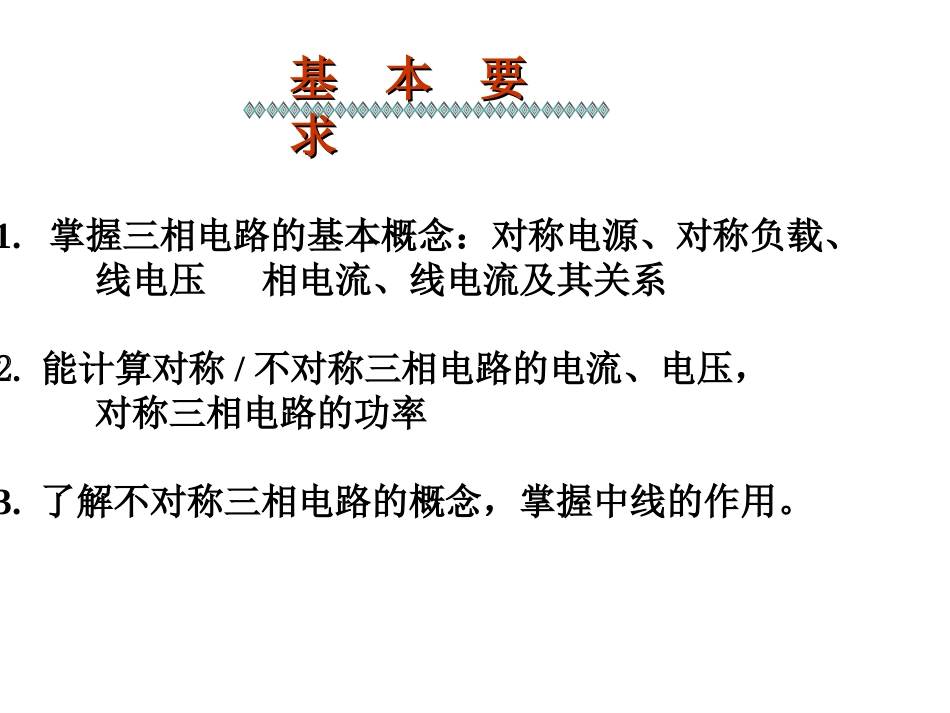

第三章三相交流电路第三章三相交流电路1.掌握三相电路的基本概念：对称电源、对称负载、线电压相电流、线电流及其关系2.能计算对称/不对称三相电路的电流、电压，对称三相电路的功率3.了解不对称三相电路的概念，掌握中线的作用。基本要基本要求求三相交流电路与正弦交流电路从理论角度看：三相交流电路是复杂的正弦交流电路。因此两者分析方法相同------相量分析法、相量图法。三相电路本身有特殊点：如对称三相电路等。ML1L2L3N380/220V常用低压供电的三相电源电压：380/220V工厂、企业用电：三相电源单相电源家用电：单相电源L1、L2、L3---相线（俗称：火线）,N---中线（零线或地线）小常识小常识三相四线制三相电源三相电是由三相发电机产生的机座定子铁芯定子绕组端盖定子转子三线圈空间位置各差120o定子定子铁芯由硅钢片叠加而成，内圆表面有槽，槽内放置定子绕组，绕组与铁芯绝缘.((尾端尾端))+U2U1V1V2W1W2((首端首端))++–––e1e2e3三相绕组共有首末6个端头，首端用U1,V1,W1表示，末端用U2,V2,W2表示，各绕组相差120°端头引至接线盒的接线头上。U1U2•e+_转子由内燃机,气轮机驱动,上装转子绕组,通以直流电当磁极极面形状适当，可使定子与转子之间的气隙的磁通密度呈正弦状态分布，当转子以衡速转动，定子绕组就感应出正弦电动势。转子((尾端尾端))+U2U1V1V2W1W2((首端首端))++–––e1e2e3设：三相绕组中感生出的电动势的瞬时值为：e1,e2,e31）由于每相绕组的形状，匝数相同，由同一磁极旋转产生E1=E2=E3，E1m=E2m=E3m2)由于三相绕组以同一速度切割磁力线三相电动势频率相等f=np/60,n为转子旋转速度,单位r/min,p为磁极对数,上图中为p=13)三相绕组在空间存在120°相位差三个电动势之间存在相序。三相电动势的特点大小相等，频率相同，相位互差120º三个电动势到达正或负最大值的先后顺序称三相交流电的相序。一般规定：以e1为参考，若e2滞后e1，e3滞后e2即：123顺相序即：132逆相序不做说明，均指顺相序三相交流电的相序以e1为参考，若e3滞后e1，e2滞后e3其函数表示式及波形图为：120sin120sinsin321tEetEetEemmm在三相发电机中，三个电动势的最大值和频率相同，相位上互差120°，这样的电动势称三相对称电动势。Em2e1e3e相量式及相量图为：1201200321EEEEEE1E2E3E0321EEE三相电源的接法三相电源的接法在三相制的电力系统中，电源的三个绕组不是独立向负载供电，而是按一定的方式连接起来，形成整体。星形接法（Y）三角形接法（）W1L1U2V2L3L2W2NU1V1+_++__1E3E2EL1L3L2+++___1E3E2E_W1U2V2W2U1V1三相电源的星形接法三相电源的星形接法L1U2V2L3L2W2NU1V1W1+_++__1E3E2E三相供电系统中三相供电系统中,,最常用的是星形接法的四线制供电系统最常用的是星形接法的四线制供电系统特点1）三相绕组的三个末端连在一起，成为公共点，称为“中点”.从中点引出“中线”2）从三相绕组首端U1,V1,W1引出相线相线对地有电压，又称“火线”.在低压系统中,中点通常接地，中点又称“零点”，中线又称“零线”。L1U2V2L3L2W2NU1V1+_++__1E3E2E中线中线((零线、地线零线、地线))端线端线((相线、火线相线、火线))W1三相供电系统中,还有星形接法的三线制供电系统：不同之处中线不引出中线不引出L1U2V2L3L2W2U1V1+_++__1E3E2EW1相电压：线电压：相线与中线之间的电压，Ù1，Ù2，Ù3相线与相线之间的电压Ù12，Ù23，Ù31ÙPÙL图中所示正方向规定如下：相电压正方向选定为：自绕组始端指向末端相电压正方向选定为：自绕组始端指向末端线电压正方向选定为：如：线电压正方向选定为：如：ÙÙ1212则表示：则表示：L1L1L2L2–3U+–+2U+–1U12U–+–+23U–+31UU2V2NL2L3L1+–+–+–1E3E2EU1V1W2W1三相电源的星形联结中的电压三相电源的星形联结中的电压据KVL：Ù1=È1，Ù2=È2，Ù3=È3，三相电动势对称,三相相电压对称相电压的特点三相电源星形连接中三相电压的特点三相电源星形连接中三相电压的特点1200120012001U2U3UL3+–3U+–+2U+–1U...
