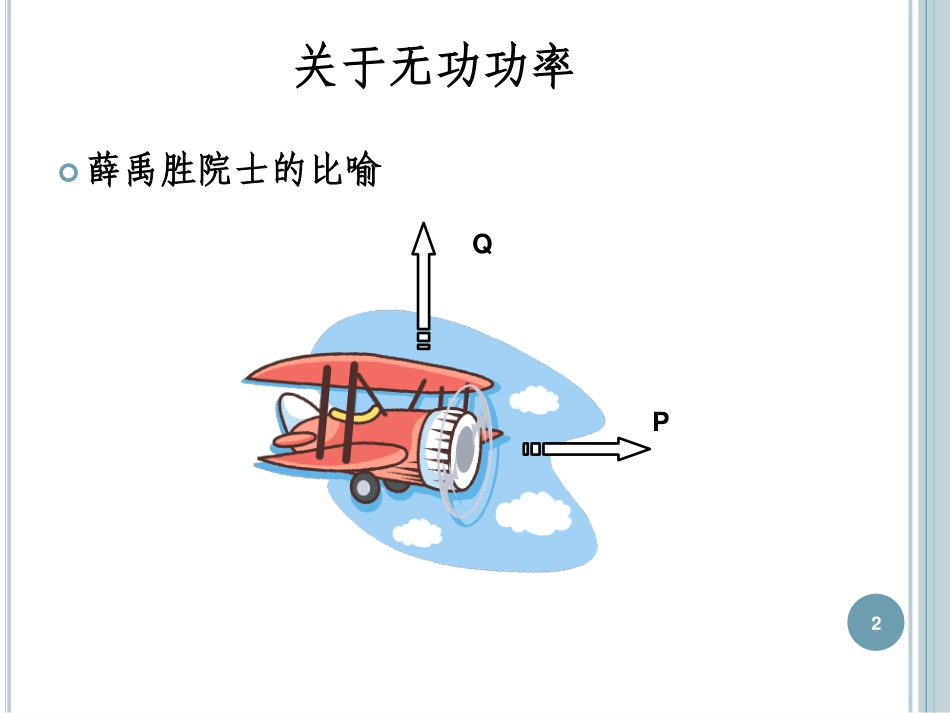

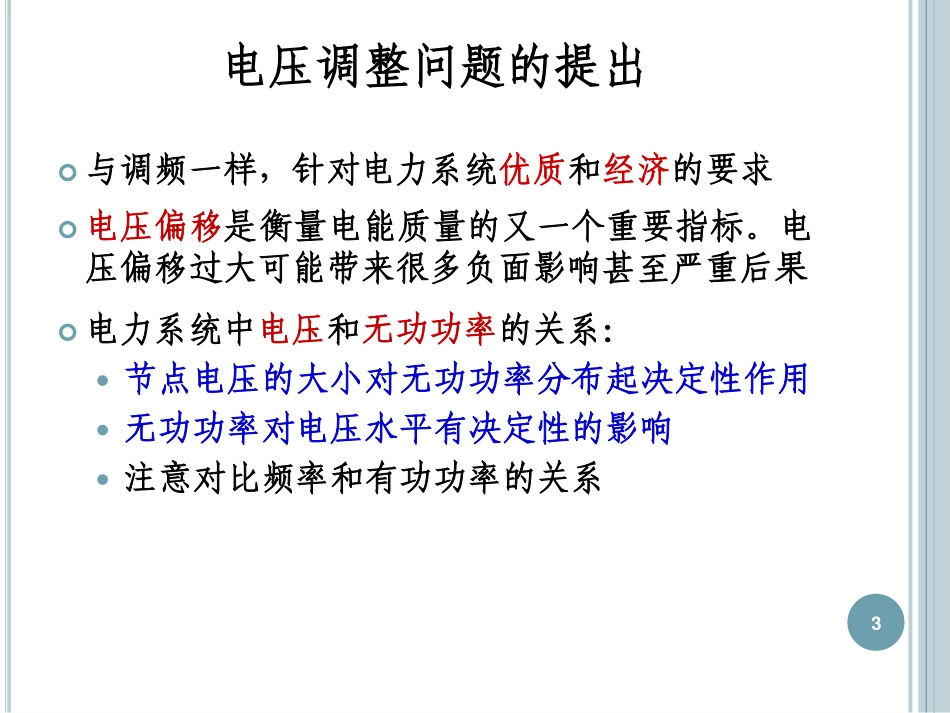

电力系统的无功功率和电压调整第六章关于无功功率薛禹胜院士的比喻2PQ电压调整问题的提出与调频一样，针对电力系统优质和经济的要求电压偏移是衡量电能质量的又一个重要指标。电压偏移过大可能带来很多负面影响甚至严重后果电力系统中电压和无功功率的关系：节点电压的大小对无功功率分布起决定性作用无功功率对电压水平有决定性的影响注意对比频率和有功功率的关系3电压调整和频率调整的区别全系统的频率相同，而系统中各节点电压不同频率与有功功率分布关系密切，电压与无功功率的分布关系密切保证频率质量的首要条件是有充足的有功备用，保证电压质量的首要条件是有充足的无功备用有功电源单一、无功电源多种多样无功电源不消耗一次能源，而影响有功损耗；有功电源则需要消耗一次能源电网中无功损耗远大于有功损耗（X>>R）调频手段单一，集中进行；调压手段多种多样，分散进行4无功电压调整的基本原则：分层分区调整、无功功率就地平衡目录6.1电力系统无功功率的平衡6.2电力系统中无功功率的最优分布负荷的自然功率因数及提高措施6.3电力系统的电压调整5学时：5作业：《电力系统稳态计算》思考题：6-1、6-2、6-3、6-4习题：6-16.1电力系统无功功率的平衡无功功率负荷与无功功率损耗无功功率电源无功功率的平衡6无功功率负荷7照明负荷、热负荷消耗少量感性无功同步电动机过励运行发无功；欠励运行吸无功异步电动机消耗大量无功（主要的无功负荷）综合负荷吸收感性无功，自然功率因数0.6-0.9（滞后）无功功率损耗线路中的无功损耗阻抗支路消耗感性无功对地电容发出感性无功（消耗容性无功）总无功损耗：8LjXLR2LBj2LBj22Z2LLPQQXU2YLLNQBU（全线充电功率）线路消耗无功的净效应：消耗感性无功(ΔQL>0)？消耗容性无功/发出感性无功(ΔQL<0)？•取决于传输功率的大小•对比第二章无损导线传输自然功率的情况LZLYLQQQ无功功率损耗（续）变压器的无功损耗绕组漏抗消耗感性无功励磁支路消耗感性无功总无功损耗9TjXTRmGmjB22PjQ2222222222222100%100%NNkNNkTTSSSUSUUUSXUQPQ22000112%%100100NmNNISIQBUUSU14~10%,2~1%0kUI213%NNSQSS当，多级电网中，变压器的无功损耗相当可观6.1电力系统无功功率的平衡无功功率负荷与无功功率损耗无功功率电源无功功率的平衡10无功功率电源什么是无功电源？电力系统中，凡是可以发出（感性）无功功率的设备或装置，都可以称为无功功率电源。主要无功电源的类型11•同步发电机（SynchronousGenerator）•调相机（SynchronousCondenser）•并联电容器（Capacitor）•并联电抗器（Reactor）传统无功电源•静止无功补偿器（SVC）•静止调相机（Statcon）新型无功电源同步发电机最主要的有功电源，最基本的无功电源通过调节励磁，可以双向、连续调节无功出力，无功出力范围受运行极限约束无需附加投资，应优先考虑12隐极机运行极限13第二章图2-5Q>0，过励运行Q<0，欠励运行同步调相机空载运行的同步电机通过调节励磁，可以双向、连续调节无功出力（欠励运行容量约为过励运行容量的50%）电压调节特性好投资大，运行维护困难，趋于淘汰14应用最广泛的一种无功电源只能发出感性无功Q＝U2/Xc（单向调节）调节特性不好（电压调节效应为负）成组投退，不能连续调节投资较小，运行灵活，安装维护方便20CQUUX调节效应=def并联电容器15并联电抗器一种广义无功电源只能吸收感性无功（单向调节）作用：用于吸收高压远距离输电线路轻载或空载运行时的过剩无功16静止无功补偿器17可吸可发无功；连续调节只能发感性无功；不能连续调节可吸可发无功；连续调节晶闸管控制电抗器型ThyristorControlledReactor晶闸管开关电容器型ThyristorSwitchedCapacitor饱和电抗器型SaturedReactor静止调相机18*aAaTUUkIjXSUIaAASTUUkSjUjQX00aAsaAskUUQkUUQ若，若，优点：一定条件下电压调节效应为正，可快速、连续、双向调节缺点：投资大，目前多处于实验阶段Ak:1aaIAk:...
