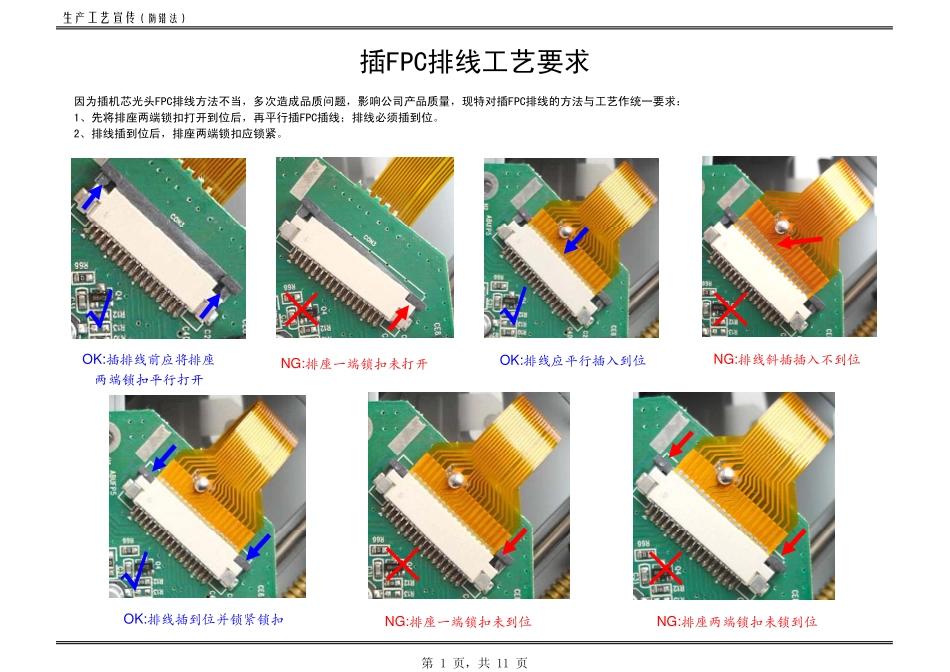

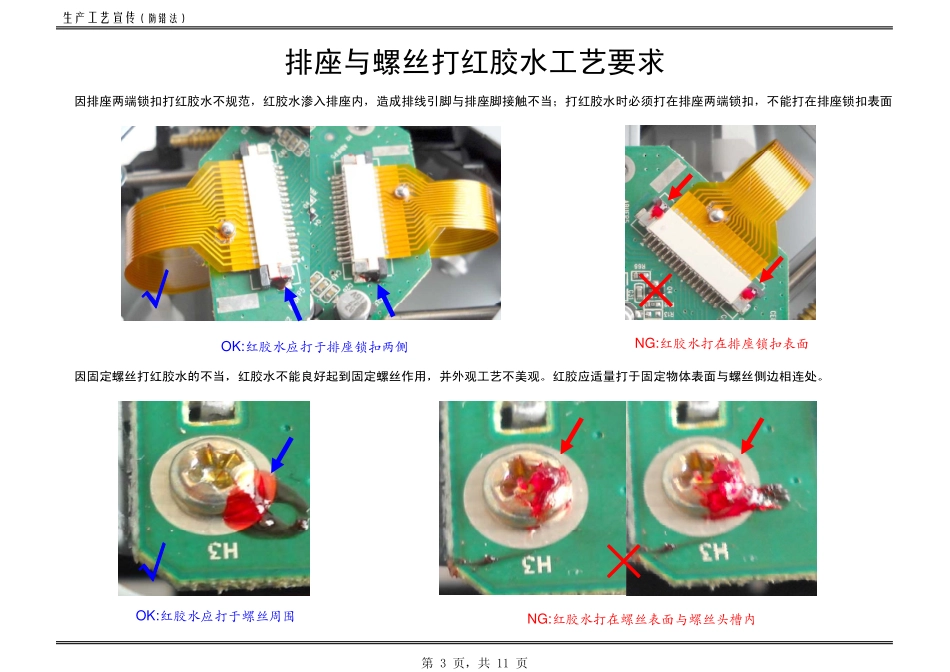

生产工艺宣传（防错法）插FPC排线工艺要求因为插机芯光头FPC排线方法不当，多次造成品质问题，影响公司产品质量，现特对插FPC排线的方法与工艺作统一要求：1、先将排座两端锁扣打开到位后，再平行插FPC插线；排线必须插到位。2、排线插到位后，排座两端锁扣应锁紧。×√√×OK:插排线前应将排座两端锁扣平行打开OK:排线应平行插入到位NG:排线斜插插入不到位NG:排座一端锁扣未打开×√√×两端锁扣平行打开√××OK:排线插到位并锁紧锁扣NG:排座两端锁扣未锁到位NG:排座一端锁扣未到位第1页，共11页生产工艺宣传（防错法）机芯光头保护点工艺要求2、机芯拉较机完成需加保护点时，保护点锡应完全饱满。长期以来,因机芯保护点未完全断开或生产过程中未加保护点,多次造成品质问题；现对开保护点与保护点加锡工艺作统一要求：1、在机芯较机测试与成品机芯装配时，机芯保护点必须完全断开。√OK：保护点完全断开焊盘干净整洁NG：保护点未完全断开；焊盘连锡NG:保护点残留锡渣、松香√××OK：保护点完全断开，焊盘干净整洁NG：保护点未完全断开；焊盘连锡NG:保护点残留锡渣、松香√×OK:光头保护点加锡饱满NG:保护点锡点少锡第2页，共11页生产工艺宣传（防错法）排座与螺丝打红胶水工艺要求因排座两端锁扣打红胶水不规范，红胶水渗入排座内，造成排线引脚与排座脚接触不当；打红胶水时必须打在排座两端锁扣，不能打在排座锁扣表面√×因固定螺丝打红胶水的不当，红胶水不能良好起到固定螺丝作用，并外观工艺不美观。红胶应适量打于固定物体表面与螺丝侧边相连处。OK:红胶水应打于排座锁扣两侧NG:红胶水打在排座锁扣表面√×因固定螺丝打红胶水的不当，红胶水不能良好起到固定螺丝作用，并外观工艺不美观。红胶应适量打于固定物体表面与螺丝侧边相连处。√×OK:红胶水应打于螺丝周围NG:红胶水打在螺丝表面与螺丝头槽内第3页，共11页生产工艺宣传（防错法）插扁平线工艺要求1、先将排座两端锁扣打开到位后，再平行插FPC插线；排线必须插到位。2、排线插到位后，排座两端锁扣应锁紧。因插扁平排线方法不当，多次造成品质问题，影响公司产品质量，现特对插扁平排线的方法与工艺作统一要求：√×√×√OK:插排线前应将排座两端锁扣平行打开NG:排座一端锁扣未打开OK:排线应平行插入到位NG:排线斜插插入不到位×√×两端锁扣平行打开√××OK:排线插到位并锁紧锁扣NG:排座两端锁扣未锁到位NG:排座一端锁扣未到位第4页，共11页生产工艺宣传（防错法）IC表面散热油工艺要求1、IC表面应适量均匀地涂抹层散热油，不能过小或不均匀。2、散热油不能涂抹在IC引脚上。因某些IC在工作时会发热高温，需要涂抹散热油进行散热；涂抹散热油的好坏直接影响IC的散热效果。√OK:IC表面散热油应均匀适量NG:IC表面散热油过少√×OK:IC表面散热油应均匀适量NG:IC表面散热油过少××NG:IC表面散热油不均匀NG:IC表面散热油过多，造成引脚有散热油第5页，共11页生产工艺宣传（防错法）排座粘贴醋酸胶布工艺要求为了使排线插入排座内无松脱现象，工艺统一增加醋酸胶布进行固定，部分生产操作过程不符合要求，特要求粘贴醋酸胶布如下：1、醋酸胶布应包住整个排座与两边锁扣，并贴住排线与包住排座后侧折角引脚。2、醋酸胶布粘贴后应压紧，不能有浮起现象√××OK：醋酸胶布压紧粘贴排座锁扣NG：醋酸胶布未压紧粘贴排座NG:排座一端锁扣未用醋酸胶布粘住√××××NG：醋酸胶布未包住排座引脚NG：醋胶胶布未粘住排线头第6页，共11页生产工艺宣传（防错法）焊接3P排线与粘贴醋酸胶布工艺要求焊接3P光电排线时，线头应烛牢，焊盘应光滑饱满；且线位不能有焊错现象。√×××3P光电排线醋酸胶布应紧贴机芯粘贴牢固，不能有浮起松动现象。OK：线头锡点光滑饱满NG：焊盘连锡短路NG:线头叉错位NG:线头过长，且锡点少锡√×OK：醋酸胶布紧贴机芯NG:醋酸胶布未压贴紧NG：醋酸胶布粘贴歪斜第7页，共11页生产工艺宣传（防错法）产品零部件拿取要求装配有各种钮或反射器等物料塑胶面壳；在拿取产品时应手握面壳上下两侧；不能直接抓取面壳主要部分。√×OK：手握塑胶面壳上下两侧平放NG:手压产品内部件且内部物料朝向地面√×在拿取有...
