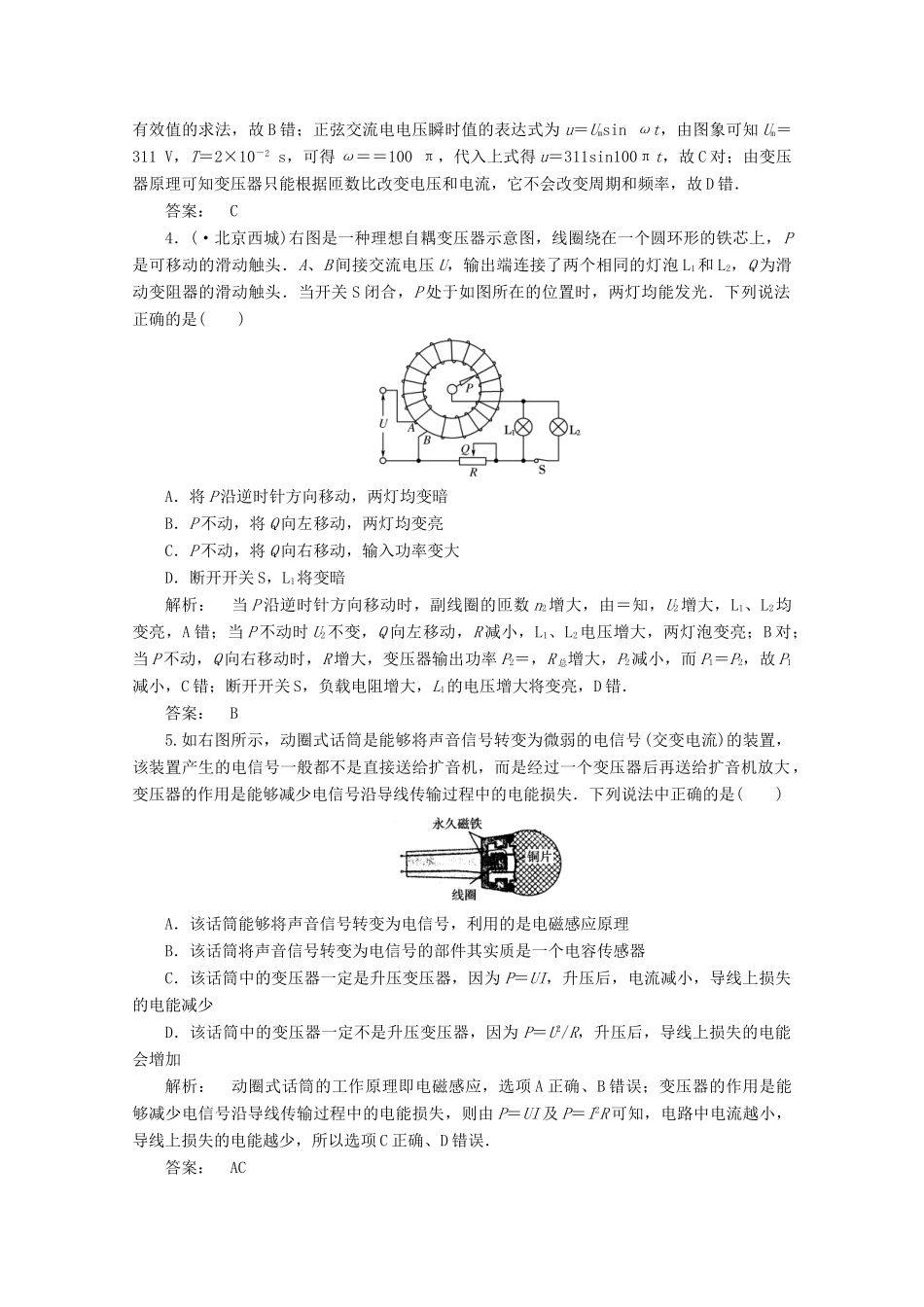

第10章交变电流传感器单元综合评估一、选择题1．如右图所示，R1、R2为定值电阻，L为小灯泡，R3为光敏电阻，当照射光强度增大时()A．电压表的示数增大B．R2中电流减小C．小灯泡的功率增大D．电路的路端电压增大解析：当光强度增大时，R3阻值减小，外电路电阻随R3的减小而减小，R1两端电压因干路电流增大而增大，同时内电压增大，故电路路端电压减小，而电压表的示数增大，A项正确，D项错误；由路端电压减小，而R1两端电压增大知，R2两端电压必减小，则R2中电流减小，故B项正确；结合干路电流增大知流过小灯泡的电流必增大，则小灯泡的功率增大，故C项正确．答案：ABC2.如右图所示，左侧的圆形导电环半径为r＝1.0cm，导电环与一个理想变压器的原线圈相连，变压器的副线圈两端与一个电容为C＝100pF的电容器相连，导电环的电阻不计．环中有垂直于圆环平面的变化磁场，磁场磁感应强度B的变化率为＝100πsinωt.若电容器C所带电荷量的最大值为1.41×10－9C，则所用理想变压器的原、副线圈的匝数之比为(取π2＝10)()A．1∶100B．100∶1C．1∶100D．100∶1答案：A3．如下图甲、乙分别表示两种电压的波形，其中图甲所示电压按正弦规律变化．下列说法正确的是()A．图甲表示交流电，图乙表示直流电B．两种电压的有效值相等C．图甲所示电压的瞬时值表达式为U＝311sin100πtVD．图甲所示电压经匝数比为10∶1的变压器变压后，频率变为原来的解析：因图象的纵坐标上电压的正负表示电压的方向，因此两图均为交流电，A错；对于正弦交流电才有U有效＝，虽然两图的峰值相同，但图乙非正弦(余弦)交流电不适用上式有效值的求法，故B错；正弦交流电电压瞬时值的表达式为u＝Umsinωt，由图象可知Um＝311V，T＝2×10－2s，可得ω＝＝100π，代入上式得u＝311sin100πt，故C对；由变压器原理可知变压器只能根据匝数比改变电压和电流，它不会改变周期和频率，故D错．答案：C4．(·北京西城)右图是一种理想自耦变压器示意图，线圈绕在一个圆环形的铁芯上，P是可移动的滑动触头．A、B间接交流电压U，输出端连接了两个相同的灯泡L1和L2，Q为滑动变阻器的滑动触头．当开关S闭合，P处于如图所在的位置时，两灯均能发光．下列说法正确的是()A．将P沿逆时针方向移动，两灯均变暗B．P不动，将Q向左移动，两灯均变亮C．P不动，将Q向右移动，输入功率变大D．断开开关S，L1将变暗解析：当P沿逆时针方向移动时，副线圈的匝数n2增大，由＝知，U2增大，L1、L2均变亮，A错；当P不动时U2不变，Q向左移动，R减小，L1、L2电压增大，两灯泡变亮；B对；当P不动，Q向右移动时，R增大，变压器输出功率P2＝，R总增大，P2减小，而P1＝P2，故P1减小，C错；断开开关S，负载电阻增大，L1的电压增大将变亮，D错．答案：B5.如右图所示，动圈式话筒是能够将声音信号转变为微弱的电信号(交变电流)的装置，该装置产生的电信号一般都不是直接送给扩音机，而是经过一个变压器后再送给扩音机放大，变压器的作用是能够减少电信号沿导线传输过程中的电能损失．下列说法中正确的是()A．该话筒能够将声音信号转变为电信号，利用的是电磁感应原理B．该话筒将声音信号转变为电信号的部件其实质是一个电容传感器C．该话筒中的变压器一定是升压变压器，因为P＝UI，升压后，电流减小，导线上损失的电能减少D．该话筒中的变压器一定不是升压变压器，因为P＝U2/R，升压后，导线上损失的电能会增加解析：动圈式话筒的工作原理即电磁感应，选项A正确、B错误；变压器的作用是能够减少电信号沿导线传输过程中的电能损失，则由P＝UI及P＝I2R可知，电路中电流越小，导线上损失的电能越少，所以选项C正确、D错误．答案：AC6.为了减少输电线路中电力损失，发电厂发出的电通常是经过升压变电站升压后通过远距离输送，再经降压变电站将高压变为低压．某降压变电站将电压U0＝11000sin100πtV的交流电降为220V供居民小区用电，则变电站变压器()A．原、副线圈匝数比为50∶1B．副线圈中电流的频率是50HzC．原线圈的导线比副线圈的要粗D．输入原线圈的电流等于居民小区各用电器电流的总和解析：由U0＝11000sin100πtV可知交流电压的有效值为11000V，根据理想变压器工作原理可...
