液压传动能量转换元件的体积较小课件VIP免费

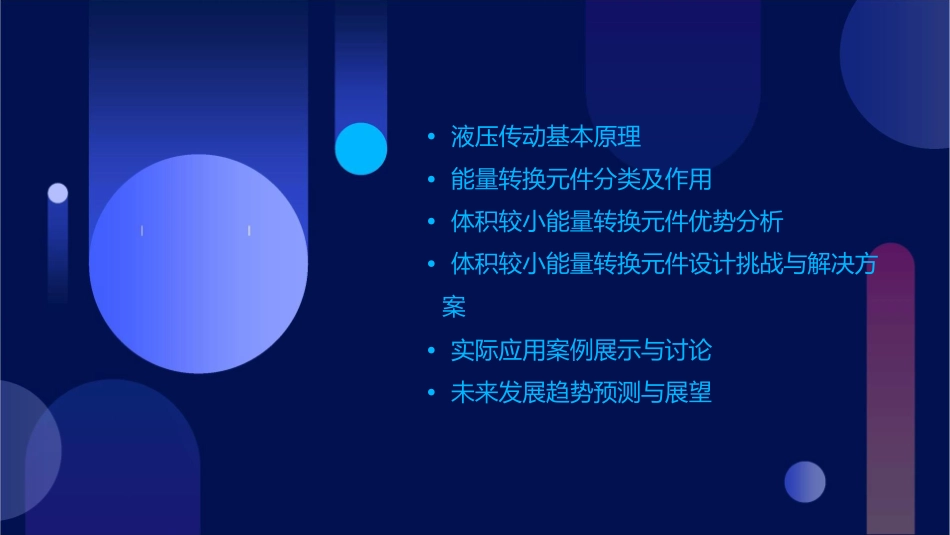

•液压传动基本原理•能量转换元件分类及作用•体积较小能量转换元件优势分析•体积较小能量转换元件设计挑战与解决方案•实际应用案例展示与讨论•未来发展趋势预测与展望液压传动定义与特点定义特点液压传动系统组成液压泵液压执行元件。液压控制阀辅助元件液压传动工作原理压力控制流量控制方向控制泵类元件齿轮泵叶片泵柱塞泵结构简单，体积小，重量轻，价格低，工作可靠，自吸能力强，对油液污染不敏感，维护容易。结构紧凑，流量均匀，运转平稳，噪声小，工作压力和容积效率比齿轮泵高，对油液的清洁度要求高。容积效率高，泄漏小，可在高压下工作，大多用於大功率液压系统；但结构复杂，材料和加工精度要求高，价格贵，对油的清洁度要求高。马达类元件齿轮马达结构简单、工作可靠、对油的清洁度要求不高、能在很宽的转速范围内平稳运转、易于实现变速和换向。叶片马达结构紧凑、轮廓尺寸较小、在较大压力下工作性能较好、易于实现变速和换向、启动性能好、调速范围广、转动惯量小、动作灵敏、在载荷下容易制动、迅速反转、泄漏量小、对油的清洁度要求高、噪声大。缸类元件单作用式液压缸当液压力进入缸的无杆腔时，活塞杆伸出；液压力进入有杆腔时，活塞杆缩回。由于活塞杆伸出和缩回时的有效作用面积不同，故活塞杆伸出时产生的推力大于缩回时的拉力。单作用式液压缸常用于只要求一个方向运动的场合。双作用式液压缸活塞两侧都受液压力作用。当液压力进入缸的无杆腔时，活塞杆伸出；当液压力进入有杆腔时，活塞杆缩回。由于活塞杆伸出和缩回时的有效作用面积相等，故活塞杆伸出和缩回时产生的推力和拉力相等。双作用式液压缸常用于需要两个方向运动的场合。空间占用少减小设备体积优化系统布局重量减轻降低材料消耗提高能效重量减轻可以减少设备的惯性，提高系统的动态响应速度和能效。散热性能提升减少热阻降低温升设计挑战元件尺寸限制能量密度要求散热与温升控制制造工艺与成本解决方案优化结构设计选择高性能材料通过优化元件的结构设计，如采用紧凑的布局、减少不必要的空间占用等，以减小元件体积。选用具有高能量密度、良好导热性能和较高机械强度的材料，以提高元件的能量转换效率和散热性能。强化散热措施发展先进制造工艺采取有效的散热措施，如设置散热通道、增加散热面积等，以控制元件在工作过程中的温升。研究和开发先进的制造工艺，如微细加工技术、精密成型技术等，以降低制造成本并提高元件性能。工业机械设备中应用案例010203塑料注塑机数控机床工业机器人工程机械设备中应用案例挖掘机压路机装载机航空航天领域应用案例飞机襟翼和副翼飞机起落架火箭发射平台技术创新方向预测智能化01高效化02集成化03行业应用前景展望工业领域航空航天新能源汽车
