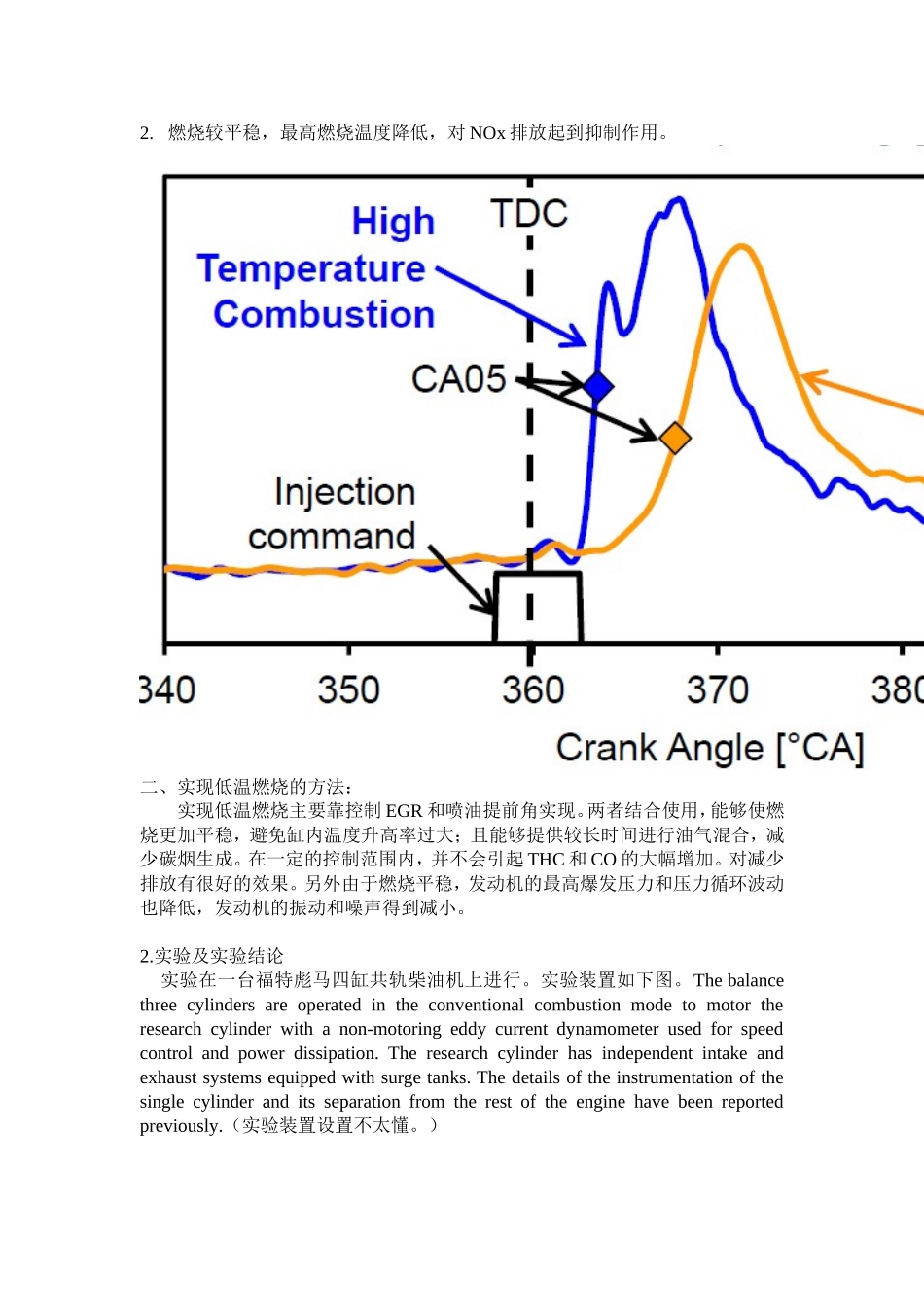

低温燃烧(LTC)一、低温燃烧(LTC)的优势:1.减少污染物(主要为NOx、碳烟)排放。如下图,LTC的燃烧温度较低,且过量空气系数较高,可以达到既减少NOx又减少碳烟的目的。2.燃烧较平稳,最高燃烧温度降低,对NOx排放起到抑制作用。二、实现低温燃烧的方法:实现低温燃烧主要靠控制EGR和喷油提前角实现。两者结合使用,能够使燃烧更加平稳,避免缸内温度升高率过大;且能够提供较长时间进行油气混合,减少碳烟生成。在一定的控制范围内,并不会引起THC和CO的大幅增加。对减少排放有很好的效果。另外由于燃烧平稳,发动机的最高爆发压力和压力循环波动也降低,发动机的振动和噪声得到减小。2.实验及实验结论实验在一台福特彪马四缸共轨柴油机上进行。实验装置如下图。Thebalancethreecylindersareoperatedintheconventionalcombustionmodetomotortheresearchcylinderwithanon-motoringeddycurrentdynamometerusedforspeedcontrolandpowerdissipation.Theresearchcylinderhasindependentintakeandexhaustsystemsequippedwithsurgetanks.Thedetailsoftheinstrumentationofthesinglecylinderanditsseparationfromtherestoftheenginehavebeenreportedpreviously.(实验装置设置不太懂。)实验结果:1.在EGR率一定的情况下(进气氧含量17%),CA50的变化对发动机的影响。下图表示发动机主要排放物的变化:蓝色点表示喷油持续时间不变;而橙色方块表示为弥补发动机功率下降而延长喷油时间。可以看出在上止点前燃烧开始,NOx和碳烟增加,THC和CO无太大变化。随着点火提前,碳烟降低,NOx上升,这是因为:1.点火越提前,则燃烧前缸内温度越低,油气混合时间加长,是碳烟下降;2.点火提前,则燃烧时放热速率加快,导致NOx急剧增加。THC和CO没有很大变化,表明这种燃烧方式可以使燃烧完全。在上止点后燃烧开始,NOx和碳烟均下降;在适当的范围内,THC和CO没有很大变化,但燃烧过于延迟,会导致二者急剧增加。这一方式有几个优点:1.燃烧在膨胀冲程中进行,放热平缓,燃烧延长,使得NOx排放下降;2.在膨胀冲程中喷油,提供了较长的准备时间,使油气混合更加均匀,碳烟生成减少。这一方式使燃烧过程更加平稳,实现了LTC。由上面的分析可知,此方式对发动机振动及噪声有较好抑制作用。上图可以看出控制CA50在366°CA左右时,有较好的排放效果。下图表示喷油时刻对发动机循环压力和循环放热量的变化:上面三图中,由后面两图可知喷油时间过于靠后,甚至到膨胀冲程喷油,发动机的压力波动变大,燃烧放热也不均匀;这表明喷油时刻过于靠后引起燃烧恶化,使燃烧不够稳定。最上图表示常规的喷油时间,压力波动和放热率波动都较小;但是最高燃烧温度很高,NOx排放恶化。下图表示发动机的压力指标随CA50的变化:上图表示的是喷油时刻对平均指示压力(IMEP)、IMEP变异系数、点火延迟、燃烧持续角、压力升高率、平均燃烧压力的影响。每一点表示200转内的平均数值,每点的竖条表示数值的上下限。可以看出燃烧时刻过迟会恶化发动机工况,引起压力波动。控制CA50保持在360°附近时发动机有较好的表现。2.喷油时刻不变时,EGR对发动机的影响。(a)下图表示发动机排放的变化:图中橘红色是有喷油量补偿时的变化情况。可以看出EGR高时,对NOx有明显的降低作用,但是引起CO和THC的增加。而烟度则会在一定时刻有一峰值。当EGR过高时,自然会降低NOx排放,但同时导致缸温下降,燃烧不完全,CO和THC上升;此时燃烧延迟,油气混合时间加长,碳烟减少。EGR降低时,随着燃烧完全,NOx升高,烟度、CO和THC也随之下降。(b)下图表示喷油时刻不变时,EGR对循环压力和放热率的影响:最上图是EGR较低时(进气氧含量18%),可以看到缸内循环压力和最高爆发压力较大,燃烧迅速,但是压力波动较小;下面两图是EGR较高时(进气氧含量11.4%),其中第三图是有喷油补偿的。可以看到缸内循环压力和放热率都降低了燃烧波动较大。(c)下图表示发动机压力指标的变化:图中可以看出增大EGR率时,会降低压力升高率和平均循环压力,但是造成压力循环波动较大、平均指示压力下降。这是因为EGR过高恶化燃烧,使得上述情况发生。3.EGR和燃烧相位...
