实验五 变电所自动装置实验VIP免费

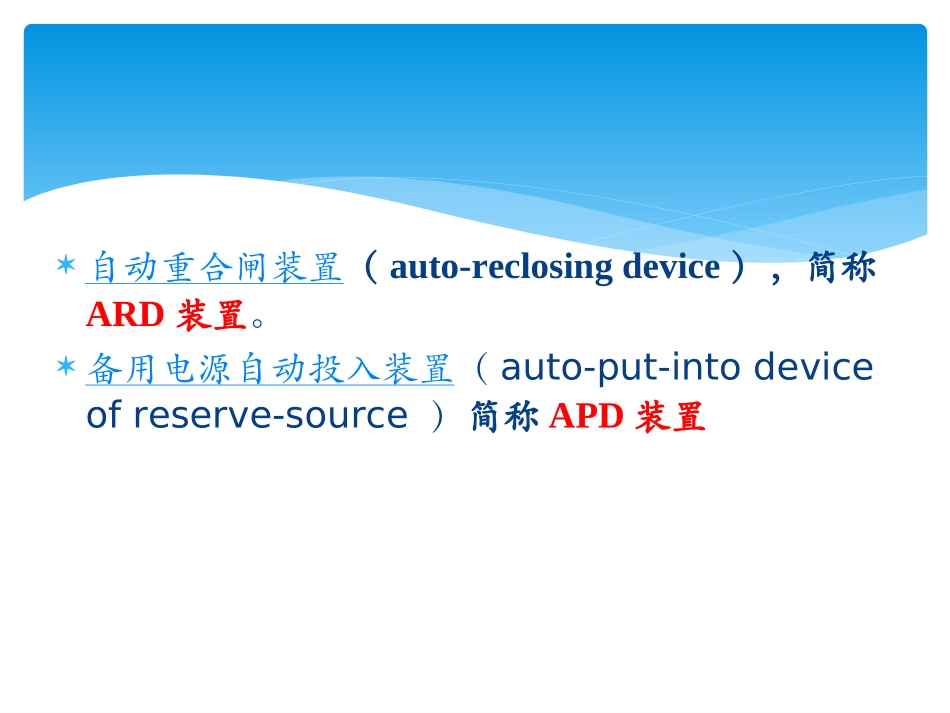

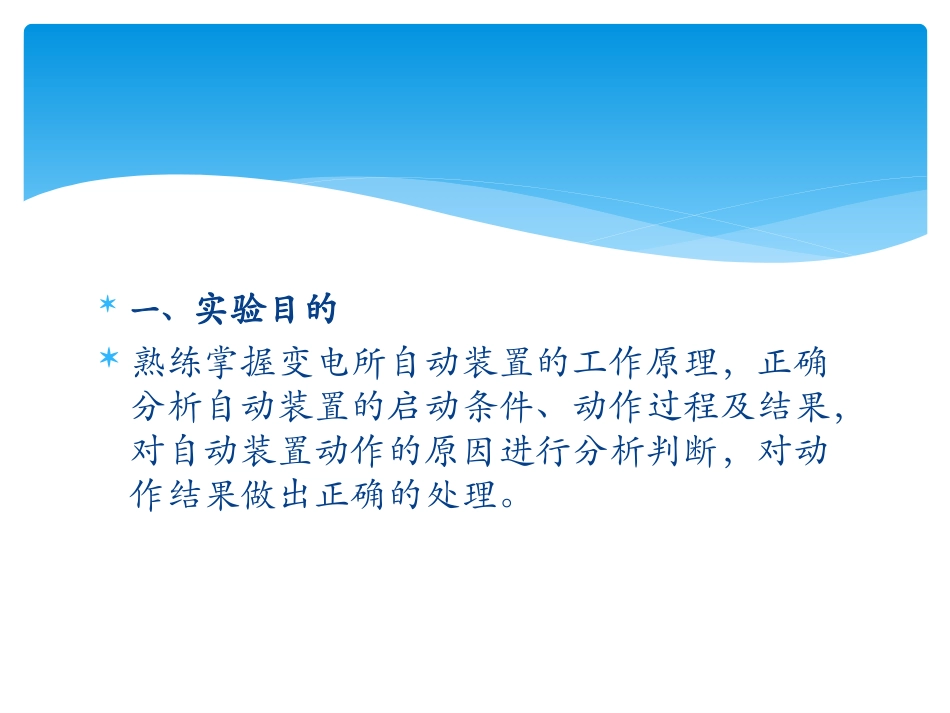

实验五变电所自动装置实验一、实验目的熟练掌握变电所自动装置的工作原理，正确分析自动装置的启动条件、动作过程及结果，对自动装置动作的原因进行分析判断，对动作结果做出正确的处理。自动重合闸装置（auto-reclosingdevice），简称ARD装置。备用电源自动投入装置（auto-put-intodeviceofreserve-source）简称APD装置架空线路易受环境影响，发生故障可能性大。其故障大多数为单相接地或其他瞬时性故障，如大气过电压造成的绝缘子闪络、线路对树枝放电、大风引起碰线、鸟类……造成的短路等。在线路断路器断开之后进行一次自动合闸，即可恢复供电，从而提高了供电可靠性。二、自动重合闸装置在电力系统中广泛采用自动重合闸装置(ARD)，当断路器事故跳闸之后，它能自动将断路器重新合闸。若重合于瞬时性故障，则合闸成功，恢复供电。若重合于永久性故障，线路还要被继电保护断开，不能恢复正常供电，则重合闸不成功。经运行资料统计，成功率一般为60-90%。1．正常运行时，当断路器由继电保护动作或其它原因而跳闸后，自动重合闸装置均应动作。2．手动或遥控切除断路器，自动重合闸均不应起动。3．手动投入断路器于故障线路上而随即由继电保护动作断开时，应保证不进行重合。4．自动重合闸装置的动作次数应符合预先规定的次数，在任何情况下自动重合闸均不应使断路器多次重合。自动重合闸的基本要求（1）自动重合闸的基本要求（2）5．自动重合闸装置在动作以后，一般应自动复归，以便准备好下一次再动作。6．自动重合闸应有可能在重合闸以前或重合闸以后加速继电保护的动作，当用控制开关合闸时，也宜采用加速继电保护动作的措施。7．自动重合闸装置的动作时间应力求最短，以使之较快地恢复对用户的正常供电。8．当断路器处于不正常状态而不允许实现重合闸时，应将自动重合闸装置闭锁。本装置设有三相一次重合闸功能，有两种启动方式：不对应启动和保护启动，不对应启动方式优先。重合闸装置的启动方式装置用跳闸位置接点引入装置开入量判断断路器位置，如果开入闭合，说明断路器在断开状态，若此时控制开关在合闸状态，说明原先断路器是处于合闸状态的。这两个位置不对应从而启动重合闸的方式称“位置不对应启动”。不对应启动的优点是简单可靠，缺点是位置继电器接点异常，断路器辅助触点不良等情况下造成启动失效。不对应启动是指保护动作发出跳闸命令后启动重合闸的方式；本保护动作跳闸后，检测到线路无电流启动重合。保护启动简化重合闸设置，只需保护装置软件判断以固定的模式重合，所以简单可靠。保护启动不对应启动重合闸动作逻辑：线路在正常运行时，开关处于HW=1，TW=0状态，无外部闭锁重合闸信号，经延时10秒充电完成。当手跳、遥控跳闸、外部闭锁重合闸输入、控制回路断线时，重合闸放电闭锁重合闸功能。重合闸的充电、放电重合闸充电逻辑：重合闸放电逻辑：是电力系统故障或其他原因使工作电源被断开后，能迅速将备用电源、备用设备或其他正常工作的电源自动投入工作，使原来工作电源被断开的用户能迅速恢复供电的一种自动控制装置。三、备用电源自动投入装置（1）工作电源确实断开后，备用电源才投入。（2）手动跳开工作电源时，备自投装置不应动作。（3）备用电源自动投入装置只允许动作一次。（4）工作母线上的电压不论因任何原因消失时，装置均应动作。备用设备自动投入装置的基本要求（1）（5）装置的动作时间以尽可能短为原则。（6）备用电源不满足有压条件，备用电源自动投入装置不应动作。（7）应具有闭锁备用电源自动投入装置的功能。备用设备自动投入装置的基本要求（2）CSR-03G备用电源自投装置主要适用于内桥接线方式的备用电源自动投入。备用电源自动投入的方式随一次主接线及运行方式的变化而改变，装置具有进线自投和分段自投功能，且两种自投方式自适应，装置软件根据实际运行方式自动改变。若正常运行时，一条进线带两段母线并列运行，另一条进线作为明备用，采用进线备自投；若正常运行时，两段母线分列运行，每条进线各带一段母线，两段母线互为暗备用，采用分段备自投。备用电源自动投...
