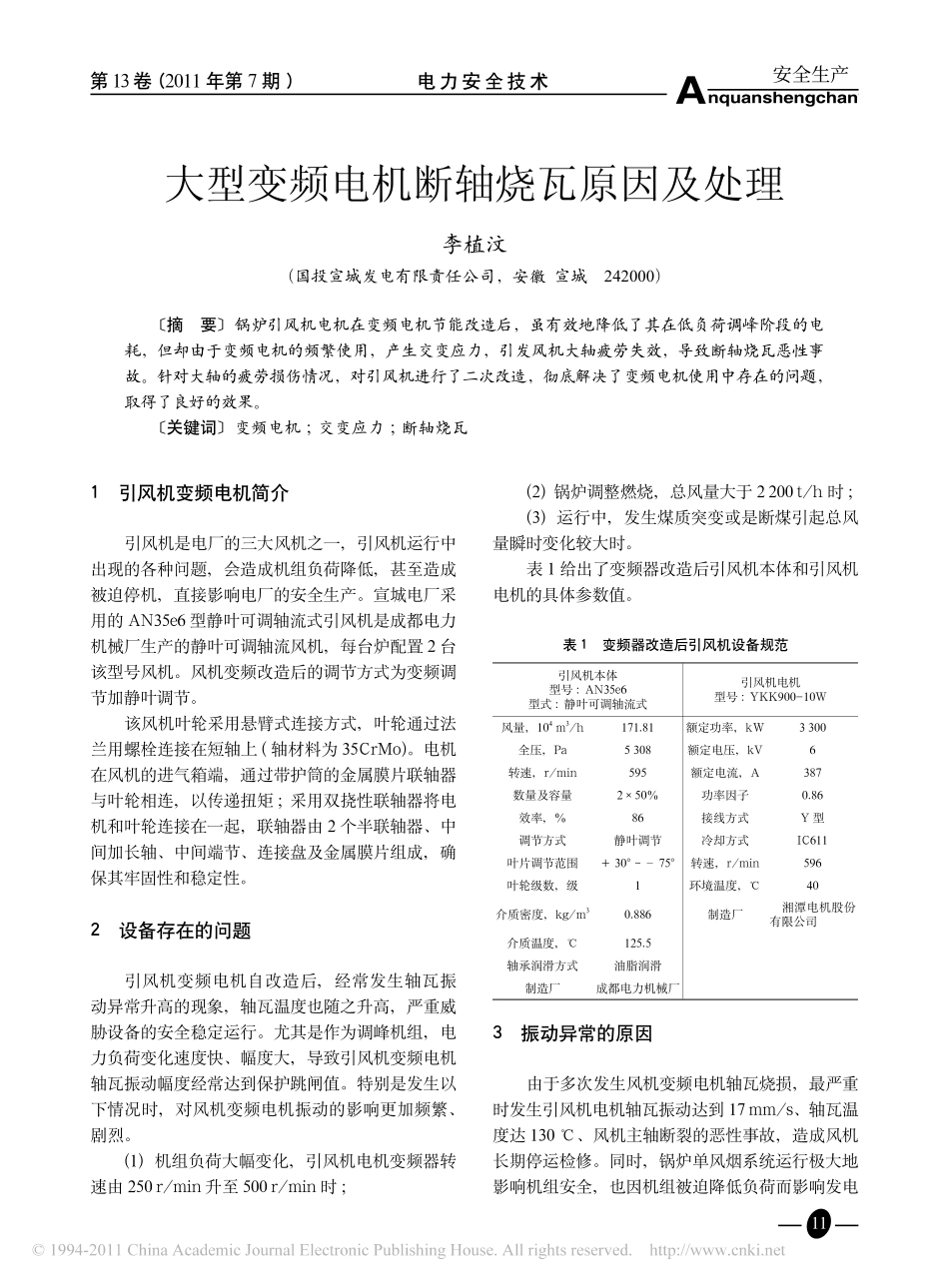

11第13卷(2011年第7期)电力安全技术1引风机变频电机简介引风机是电厂的三大风机之一，引风机运行中出现的各种问题，会造成机组负荷降低，甚至造成被迫停机，直接影响电厂的安全生产。宣城电厂采用的AN35e6型静叶可调轴流式引风机是成都电力机械厂生产的静叶可调轴流风机，每台炉配置2台该型号风机。风机变频改造后的调节方式为变频调节加静叶调节。该风机叶轮采用悬臂式连接方式，叶轮通过法兰用螺栓连接在短轴上(轴材料为35CrMo)。电机在风机的进气箱端，通过带护筒的金属膜片联轴器与叶轮相连，以传递扭矩；采用双挠性联轴器将电机和叶轮连接在一起，联轴器由2个半联轴器、中间加长轴、中间端节、连接盘及金属膜片组成，确保其牢固性和稳定性。2设备存在的问题引风机变频电机自改造后，经常发生轴瓦振动异常升高的现象，轴瓦温度也随之升高，严重威胁设备的安全稳定运行。尤其是作为调峰机组，电力负荷变化速度快、幅度大，导致引风机变频电机轴瓦振动幅度经常达到保护跳闸值。特别是发生以下情况时，对风机变频电机振动的影响更加频繁、剧烈。(1)机组负荷大幅变化，引风机电机变频器转速由250r/min升至500r/min时；〔摘要〕锅炉引风机电机在变频电机节能改造后，虽有效地降低了其在低负荷调峰阶段的电耗，但却由于变频电机的频繁使用，产生交变应力，引发风机大轴疲劳失效，导致断轴烧瓦恶性事故。针对大轴的疲劳损伤情况，对引风机进行了二次改造，彻底解决了变频电机使用中存在的问题，取得了良好的效果。〔关键词〕变频电机；交变应力；断轴烧瓦(2)锅炉调整燃烧，总风量大于2200t/h时；(3)运行中，发生煤质突变或是断煤引起总风量瞬时变化较大时。表1给出了变频器改造后引风机本体和引风机电机的具体参数值。表1变频器改造后引风机设备规范3振动异常的原因由于多次发生风机变频电机轴瓦烧损，最严重时发生引风机电机轴瓦振动达到17mm/s、轴瓦温度达130℃、风机主轴断裂的恶性事故，造成风机长期停运检修。同时，锅炉单风烟系统运行极大地影响机组安全，也因机组被迫降低负荷而影响发电李植汶(国投宣城发电有限责任公司，安徽宣城242000)大型变频电机断轴烧瓦原因及处理引风机本体型号：AN35e6型式：静叶可调轴流式引风机电机型号：YKK900-10W风量，104m3/h171.81额定功率，kW3300全压，Pa5308额定电压，kV6转速，r/min595额定电流，A387数量及容量2×50％功率因子0.86效率，％86接线方式Y型调节方式静叶调节冷却方式IC611叶片调节范围＋30°～－75°转速，r/min596叶轮级数，级1环境温度，℃40介质密度，kg/m30.886制造厂湘潭电机股份有限公司介质温度，℃125.5轴承润滑方式油脂润滑制造厂成都电力机械厂安全生产第13卷(2011年第7期)电力安全技术12电机的瞬间，若测振表的数值即刻上升到最大值或迅速下降到零，则属于电磁振动，否则不属于。通过测试，振动随转速的升高而逐渐增大，随转速的降低而逐渐下降。因此，引风机变频电机的振动不属于电磁振动。通过以上试验分析得知，技术改造时，对引风机变频器的运行特性和设备参数没有进行足够的调研和试验测量，对于变频电机安装后的动平衡调整试验把关不严，这些均是造成变频电机轴瓦振动异常的原因。4处理措施根据以上分析，确认强烈振动是由于引风机变频电机在运行工况大幅改变下产生的。于是利用机组检修期间，对引风机变频电机的金属部分进行全面探伤检查。结果发现，引风机大轴沿转动方向有明显的由交变应力产生的“麻花状”裂纹痕迹，见图1～3。由图2，3可见，轴母材金相组织为铁素体+珠光体，未见异常。由图4低倍组织可见，裂纹萌生处焊缝组织为粗大的胞状结构，裂纹沿配重块与引风机轴焊缝熔合线处萌生，并向轴母材扩展。图1方形开口为取样送检开口图2焊缝及附近区域低倍组织任务的完成。为了彻底解决变频电机的轴瓦振动异常，专业技术人员将引风机实际存在的振动特征、故障历史与产生振动的一般原因进行比较、分析，采取逐个排除的方法，对故障进行诊断。(1)对引风机轴承座动刚度进行检测。由于对引风机变频电机进行过技术改造，有可能由于改造改变了其原有的结构刚度。通过检测，认为动态下连接部件之间的紧密程度良...
