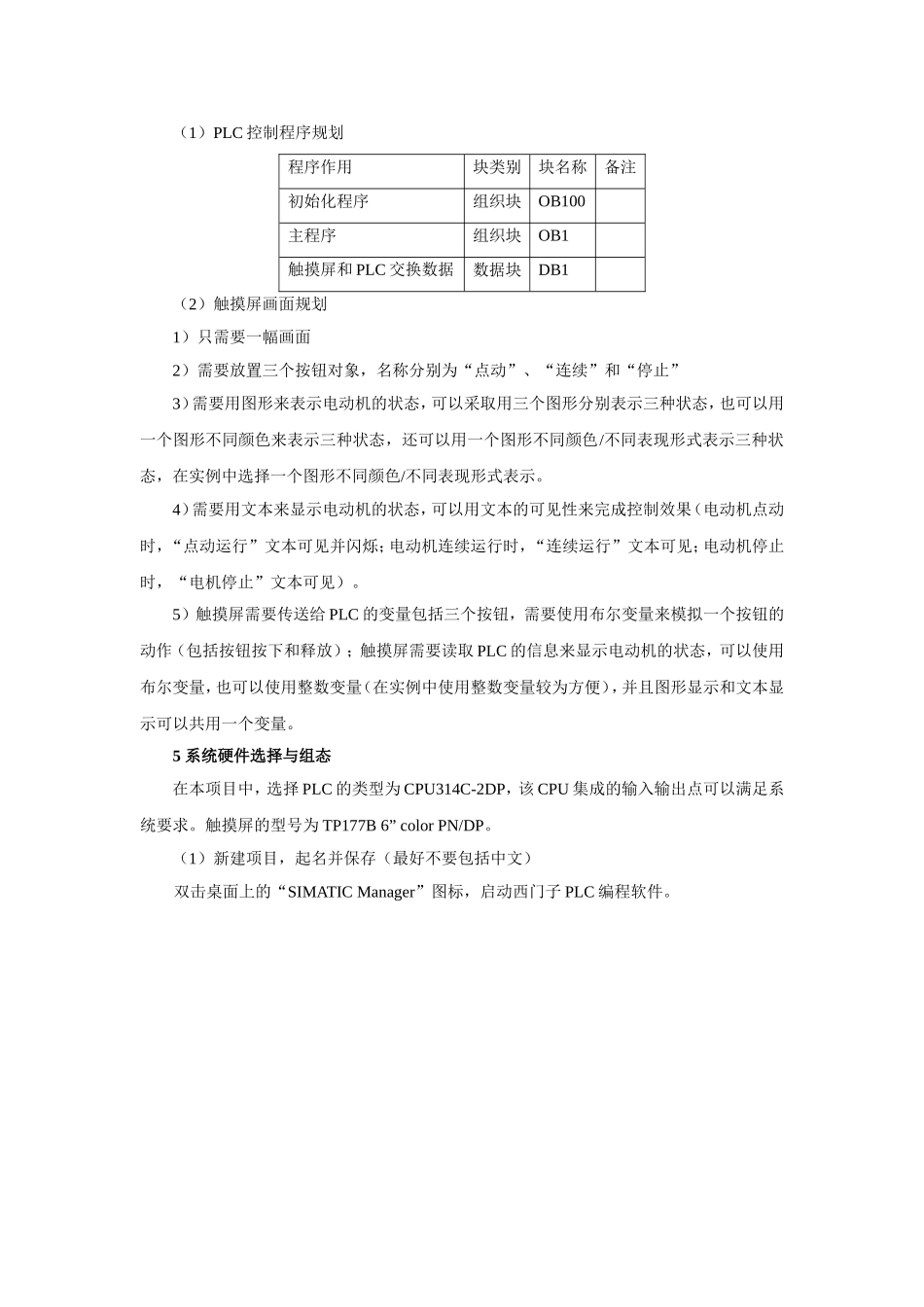

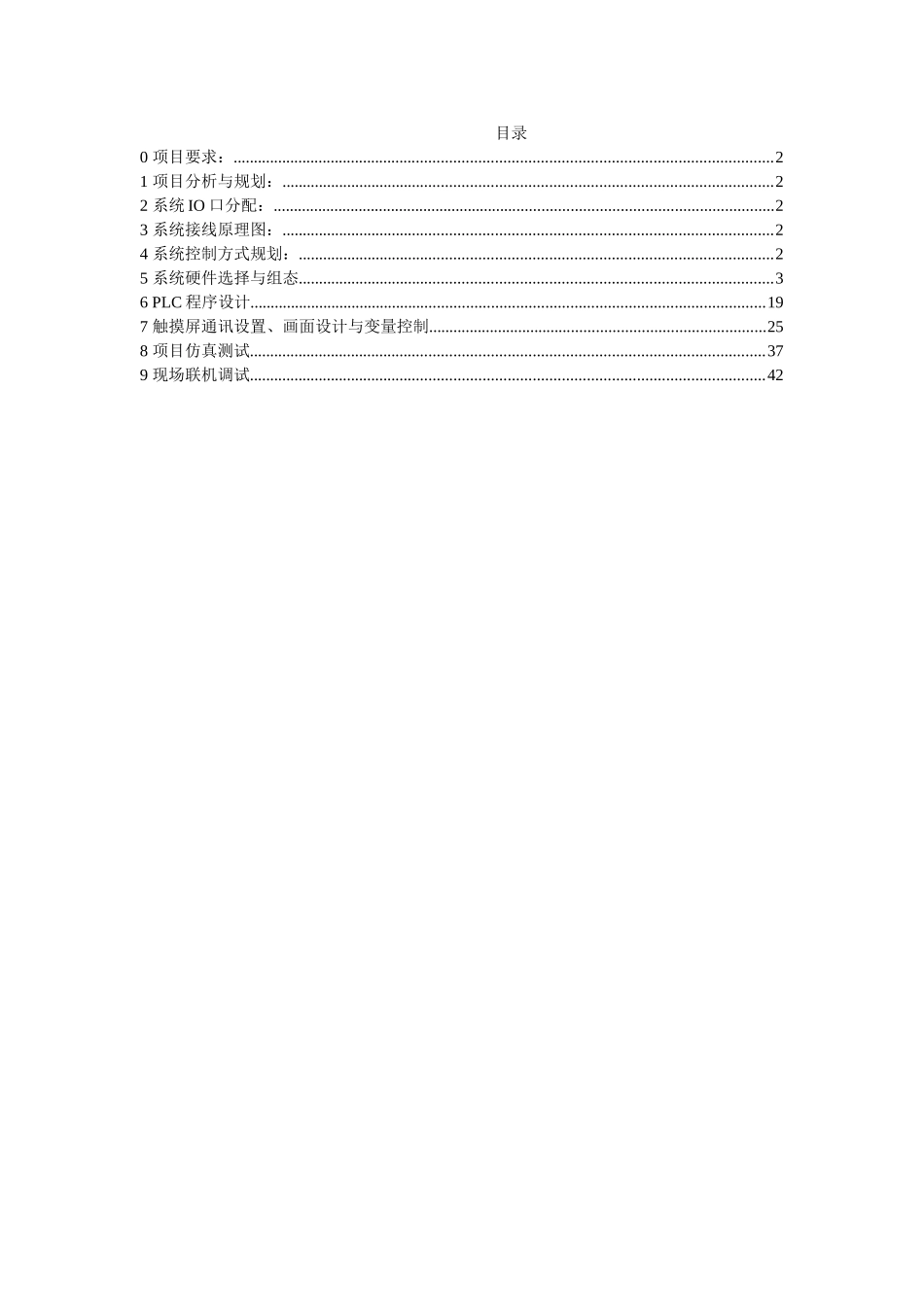

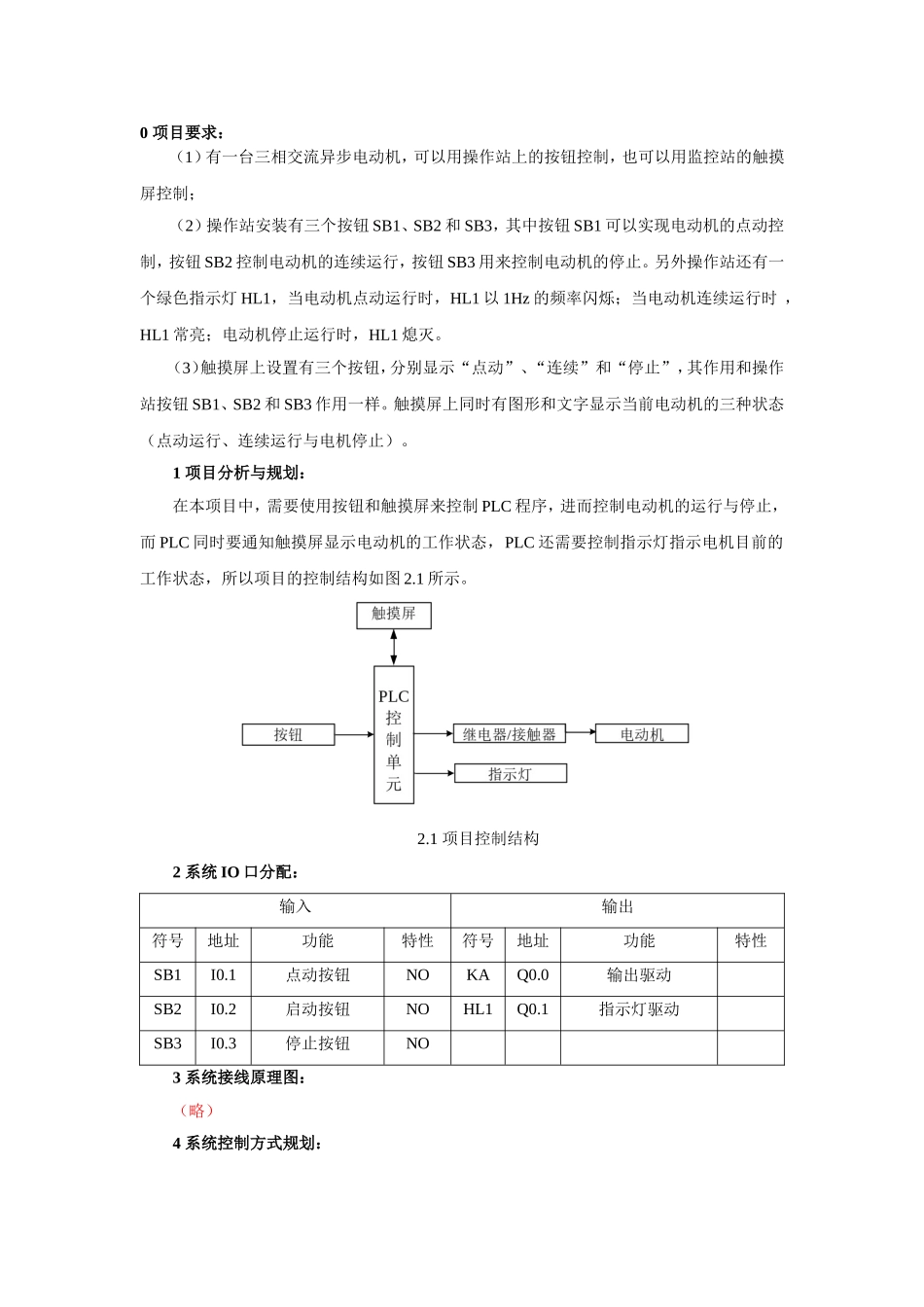

目录0项目要求：...................................................................................................................................21项目分析与规划：.......................................................................................................................22系统IO口分配：..........................................................................................................................23系统接线原理图：.......................................................................................................................24系统控制方式规划：...................................................................................................................25系统硬件选择与组态...................................................................................................................36PLC程序设计.............................................................................................................................197触摸屏通讯设置、画面设计与变量控制..................................................................................258项目仿真测试.............................................................................................................................379现场联机调试.............................................................................................................................420项目要求：（1）有一台三相交流异步电动机，可以用操作站上的按钮控制，也可以用监控站的触摸屏控制；（2）操作站安装有三个按钮SB1、SB2和SB3，其中按钮SB1可以实现电动机的点动控制，按钮SB2控制电动机的连续运行，按钮SB3用来控制电动机的停止。另外操作站还有一个绿色指示灯HL1，当电动机点动运行时，HL1以1Hz的频率闪烁；当电动机连续运行时，HL1常亮；电动机停止运行时，HL1熄灭。（3）触摸屏上设置有三个按钮，分别显示“点动”、“连续”和“停止”，其作用和操作站按钮SB1、SB2和SB3作用一样。触摸屏上同时有图形和文字显示当前电动机的三种状态（点动运行、连续运行与电机停止）。1项目分析与规划：在本项目中，需要使用按钮和触摸屏来控制PLC程序，进而控制电动机的运行与停止，而PLC同时要通知触摸屏显示电动机的工作状态，PLC还需要控制指示灯指示电机目前的工作状态，所以项目的控制结构如图2.1所示。2.1项目控制结构2系统IO口分配：输入输出符号地址功能特性符号地址功能特性SB1I0.1点动按钮NOKAQ0.0输出驱动SB2I0.2启动按钮NOHL1Q0.1指示灯驱动SB3I0.3停止按钮NO3系统接线原理图：（略）4系统控制方式规划：（1）PLC控制程序规划程序作用块类别块名称备注初始化程序组织块OB100主程序组织块OB1触摸屏和PLC交换数据数据块DB1（2）触摸屏画面规划1）只需要一幅画面2）需要放置三个按钮对象，名称分别为“点动”、“连续”和“停止”3）需要用图形来表示电动机的状态，可以采取用三个图形分别表示三种状态，也可以用一个图形不同颜色来表示三种状态，还可以用一个图形不同颜色/不同表现形式表示三种状态，在实例中选择一个图形不同颜色/不同表现形式表示。4）需要用文本来显示电动机的状态，可以用文本的可见性来完成控制效果（电动机点动时，“点动运行”文本可见并闪烁；电动机连续运行时，“连续运行”文本可见；电动机停止时，“电机停止”文本可见）。5）触摸屏需要传送给PLC的变量包括三个按钮，需要使用布尔变量来模拟一个按钮的动作（包括按钮按下和释放）；触摸屏需要读取PLC的信息来显示电动机的状态，可以使用布尔变量，也可以使用整数变量（在实例中使用整数变量较为方便），并且图形显示和文本显示可以共用一个变量。5系统硬件选择与组态在本项目中，选择PLC的类型为CPU314C-2DP，该CPU集成的输入输出点可以满足系统要求。触摸屏的型号为TP177B6”colorPN/DP。（1）新建项目，起名并...
