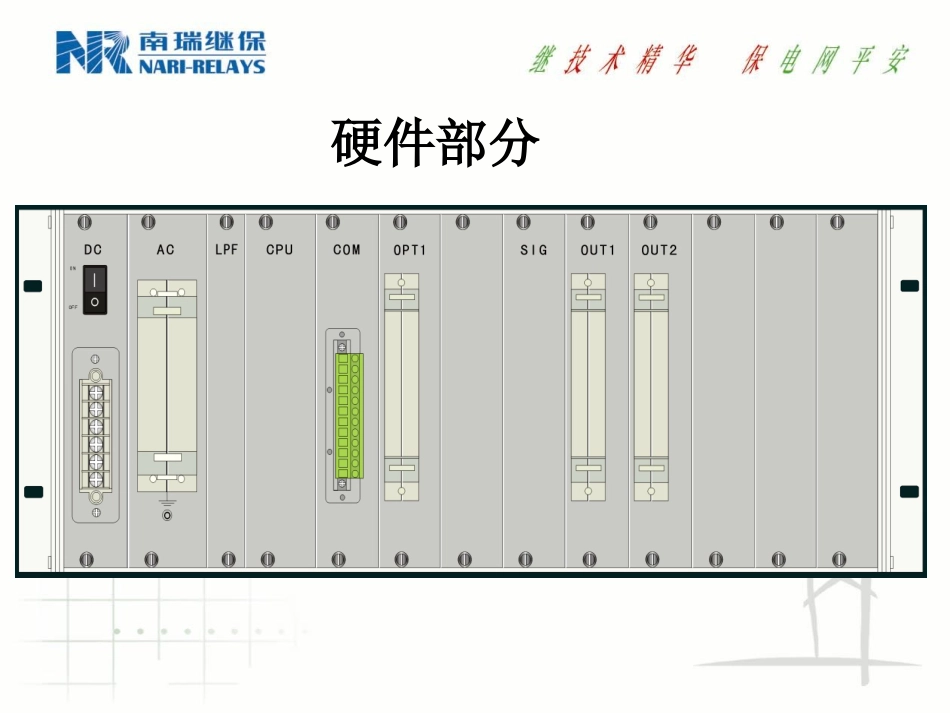

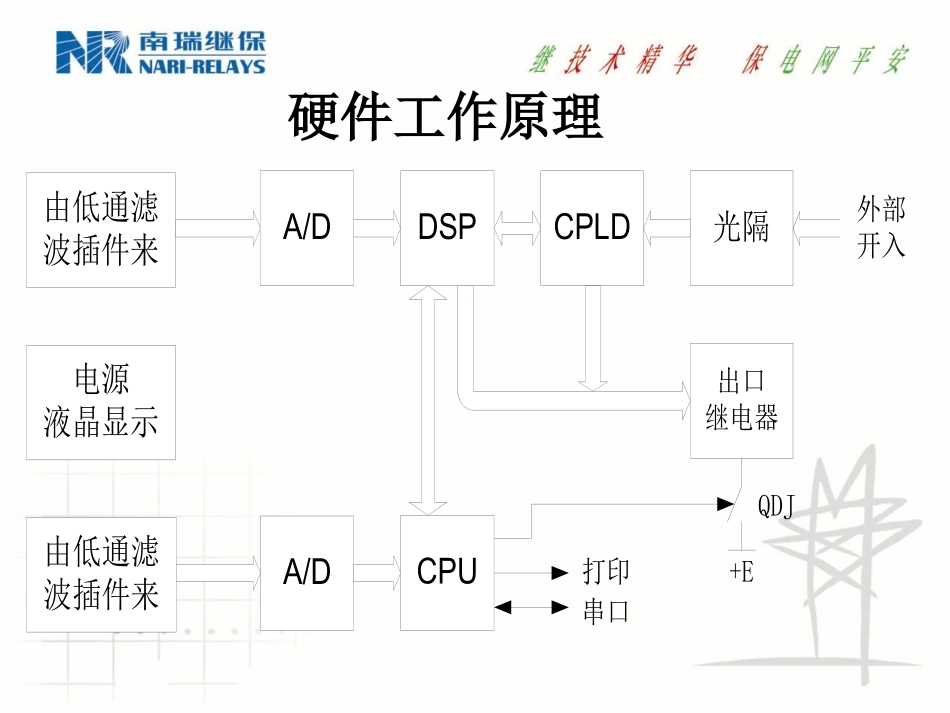

RCS-921辅助保护装置硬件部分由低通滤波插件来外部开入出口继电器A/DCPU串口打印+E光隔QDJCPLDDSPA/D由低通滤波插件来电源液晶显示硬件工作原理3/2接线保护配置及TA\TV的应用2每串四组TA线路保护远方故障启动装置I母差动母线I差动保护:TA1线路保护:TA1、TA3、TV31DL边断路器保护:TA1、UA、UB、UC接线路电压TV3。UM接母线电压TV12DL中断路器保护:TA2或TA3、UA、UB、UC接线路电压接TV3(或TV4)、UM接TV4(或TV3)任一相。TV1TV3TV4TV2母线1母线IITA1TA2TA3TA4变压器****1DL2DL3DL断路器保护断路器保护及重合闸断路器保护及重合闸变压器保护II母差动3/2接线保护配置及TA\TV的应用3每串六组TA线路保护远方故障启动装置I母差动断路器保护及重合闸断路器保护及重合闸母线I差动保护:TA2线路保护:TA1(TA4)、TV31DL边断路器保护:TA1、UA、UB、UC接线路电压TV3。UM接母线电压TV12DL断路器关保护:TA3或TA4、UA、UB、UC接线路电压接TV3(或TV4)、UM接TV4(或TV3)任一相。TV1TV3TV4TV2母线1母线IITA1TA2TA3TA4变压器1DL2DL3DLTA5TA6断路器保护II母差动变压器保护3/2接线应装设短引线保护•当图中线路L1停运,隔离刀闸P断开,但1、2号断路器是处于合闸状态时。此时如果线路保护退出,在断路器1、2和隔离刀闸P之间发生短路,没有保护可跳。为此应增设的短引线保护来保护此范围内的故障的短引线保护。一般由断路器1、2处的TA构成的纵差保护组成,构成的装置为RCS-922保护。1654321LⅠⅡ2L3L1TA2TA1TV2TV3TV4TV5TV6TV78P3/2接线方式注意母线保护动作后不去对线路的闭锁式的高频保护停信或对允许式的高频保护发信在双母线或单母线接线方式中,为了在母线CT和断路器之间发生故障时让线路对侧的高频保护动作跳闸,采取了母线保护动作后停信或发信的措施。但在3/2接线方式下仍然采用该方法将造成错误的后果。例如在上图中Ⅰ母发生短路,如果Ⅰ母的母线保护动作后就去停信或发信,将造成7号高频保护动作而跳7号断路器。其实Ⅰ母故障后,母线保护动作将1号断路器跳开就行了,线路可以继续运行,所以母线保护动作后不应去停信或发信。而真的在1号断路器和CT之间发生短路时,可由1号断路器的失灵保护跳2号断路器并经远方跳闸跳7号断路器。1654321LⅠⅡ2L3L1TA2TA1TV2TV3TV4TV5TV6TV78PRCS-921保护应用及配置本装置适用于220KV及以上各种电压等级的结线与角形结线的断路器。RCS-921A是由微机实现的数字式断路器保护与自动重合闸装置,装置功能包括断路器失灵保护、三相不一致保护、死区保护、充电保护和自动重合闸。装置总起动元件•电流变化量起动:起动元件动作并展宽7秒,去开放出口继电器正电源。•零序过流元件起动:当零序电流大于零序过流门坎值时,零序起动元件动作并展宽7秒,去开放出口继电器正电源。•位置不对应起动:这一部分的起动由用户选择投入,条件满足总起动元件动作并展宽15秒,去开放出口继电器正电源•外部跳闸起动:当有外部跳闸开入且无外部跳闸告警时,起动元件动作并展宽7秒,去开放出口继电器正电源。ZDTMAXIII25.1总起动(CPU)与保护(DSP)的关系TJ+24VBSJ总起动(CPU)+24V各种继电器(DSP)RCS-921失灵保护功能失灵保护动作跳闸原则1654321LⅠⅡ2L3L1TA2TA1TV2TV3TV4TV5TV6TV78P失灵保护动作相邻断路器;若线线串中断路器失灵,应起动L1和L2的远方跳闸;若线变串中断路器失灵,应起动L3的远方跳闸和变压器的非电量保护跳闸回路.断路器失灵保护逻辑功能≥1&2010≥1&&≥1低COSA发变失灵经负序电流发变失灵经零序发变失灵失灵跳本断路器时间失灵跳相邻断路器时间&&&≥1&经零序开放失灵E失灵高电流动作线路三跳及三相跳闸开入同时动作发变三跳失灵电流低定值动作低功率因素满足负序电流满足零序电流满足低功率因素过流满足A相跳闸开入A相失灵高电流动作B相跳闸开入B相失灵高电流动作C相跳闸开入C相失灵高电流动作&&&≥1失灵动作跳本断路器失灵动作跳相邻断路器充电保护动作失灵跳相邻断路器时间失灵动作跳相邻断路器断路器失灵保护逻辑功能说明故障相失灵起动回路线路保护来的分相跳闸信号.发、变三跳起动失灵回路到RCS921A的发变三跳开入3/2接...
