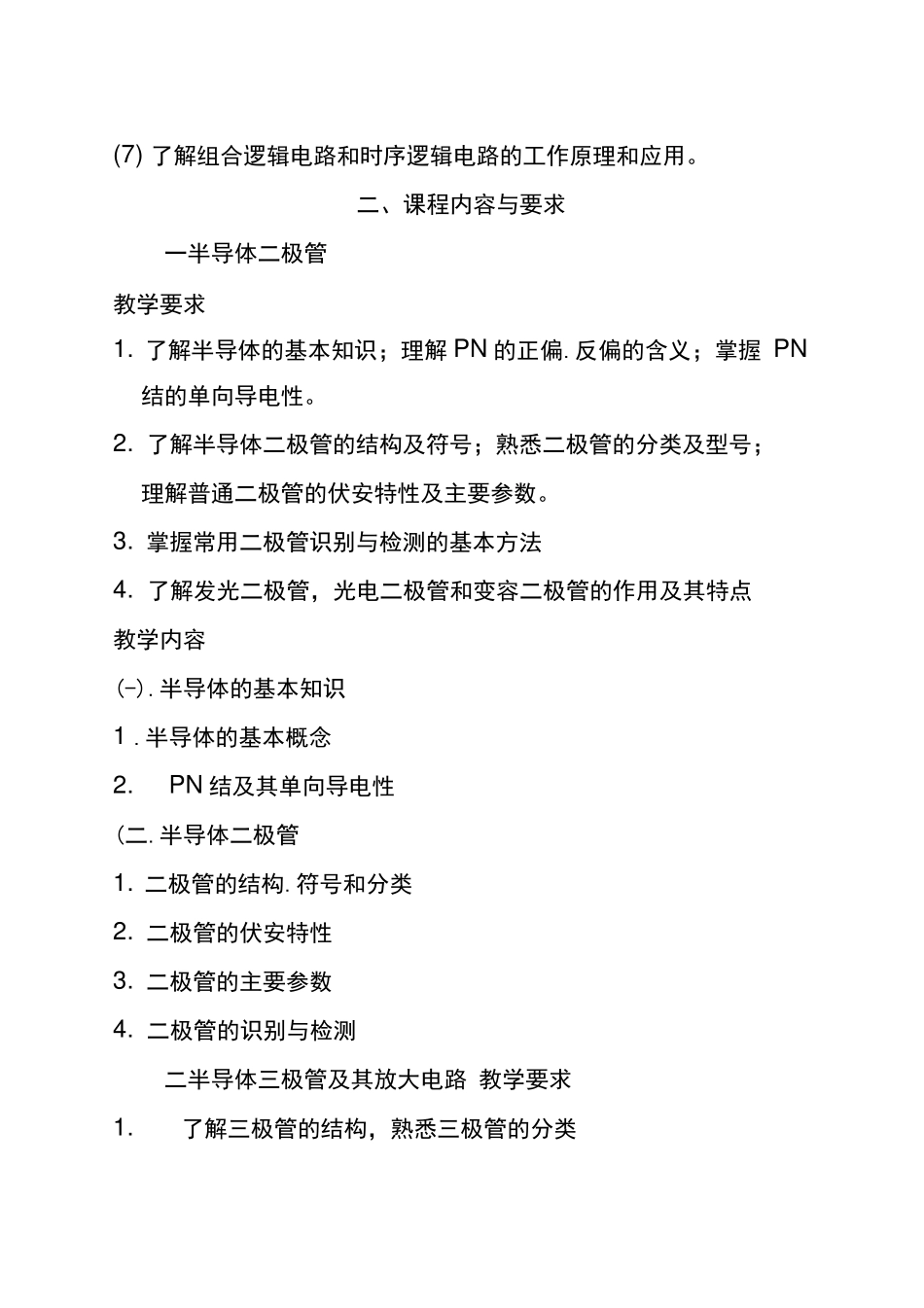

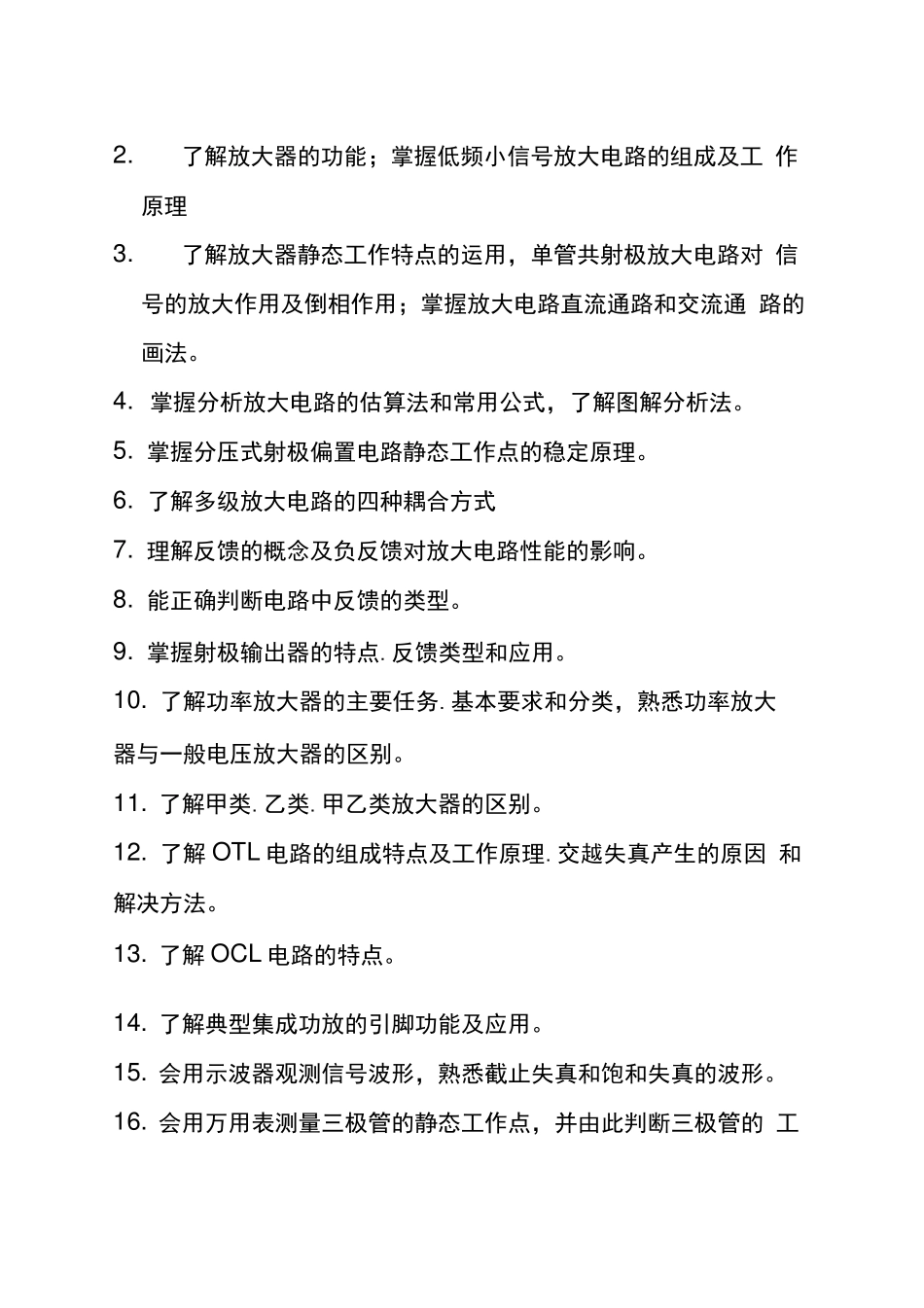

《电子技术基础》教学计划与教学大纲文登市职业中等专业学校一赵锦先—、说明1.课程的性质和内容本课程是传授电子技术基础知识的专业课。主要介绍半导体器件的结构.工作原理和功能等，重点介绍常用基本器件.整流.滤波.稳压.放大电路等，同时介绍集成运算放大器和数字电路基础。2.课程的任务和要求本课程的任务是对学生进行电子技术基础的教育，为学习专业课实际工作提供必要的基础理论知识。通过本课程的学习，学生应达到下列基本要求：(1)了解二极管.三极管.晶闸管.集成运算放大器等主要参数及应用。(2)理解放大电路.整流.滤波.稳压电路基本结构，工作原理，分析方法。(3)掌握常用器件的识别和简单测试。(4)掌握单级小信号低频电压放大器的组成.工作原理和分析方法。(5)掌握整流电路的输出输入电压之间的关系。(6)掌握基本门电路的符号及逻辑功能.基本触发器的符号及逻辑功能。(7)了解组合逻辑电路和时序逻辑电路的工作原理和应用。二、课程内容与要求一半导体二极管教学要求1.了解半导体的基本知识；理解PN的正偏.反偏的含义；掌握PN结的单向导电性。2.了解半导体二极管的结构及符号；熟悉二极管的分类及型号；理解普通二极管的伏安特性及主要参数。3.掌握常用二极管识别与检测的基本方法4.了解发光二极管，光电二极管和变容二极管的作用及其特点教学内容(-).半导体的基本知识1.半导体的基本概念2.PN结及其单向导电性(二.半导体二极管1.二极管的结构.符号和分类2.二极管的伏安特性3.二极管的主要参数4.二极管的识别与检测二半导体三极管及其放大电路教学要求1.了解三极管的结构，熟悉三极管的分类2.了解放大器的功能；掌握低频小信号放大电路的组成及工作原理3.了解放大器静态工作特点的运用，单管共射极放大电路对信号的放大作用及倒相作用；掌握放大电路直流通路和交流通路的画法。4.掌握分析放大电路的估算法和常用公式，了解图解分析法。5.掌握分压式射极偏置电路静态工作点的稳定原理。6.了解多级放大电路的四种耦合方式7.理解反馈的概念及负反馈对放大电路性能的影响。8.能正确判断电路中反馈的类型。9.掌握射极输出器的特点.反馈类型和应用。10.了解功率放大器的主要任务.基本要求和分类，熟悉功率放大器与一般电压放大器的区别。11.了解甲类.乙类.甲乙类放大器的区别。12.了解OTL电路的组成特点及工作原理.交越失真产生的原因和解决方法。13.了解OCL电路的特点。14.了解典型集成功放的引脚功能及应用。15.会用示波器观测信号波形，熟悉截止失真和饱和失真的波形。16.会用万用表测量三极管的静态工作点，并由此判断三极管的工作状态，会用毫伏表测量输入.输出信号的有效值，并由此估算电压放大倍数。教学内容（-）半导体三极管1.三极管的结构.符号和类型。2.三极管的电流放大作用3.三极管的特性曲线。4.三极管的主要参数。5.三极管的识别和简单测试。（二）共射极基本放大电路1.放大电路概况2.共射极基本放大电路的组成及工作原理。3.共射极基本放大电路的分析方法。（三）分压式射极偏置电路1.影响静态工作点稳定的主要因素。2.分压式射极偏置电路。（四）多级放大电路1.极间耦合方式2.多级放大电路的近似估计。（五）负反馈放大电路1.反馈的基本概念2.反馈的判断3.负反馈放大电路的四种基本类型。4.负反馈对放大电路性能的影响。5.负反馈放大电路的特性-一射极输出器。（六）功率放大电路1.低频功率放大器的概念。2.互补对称功率放大器3.集成功率放大器三集成运算放大器及其应用教学要求1.了解直接耦合放大电路的作用及其特点。2.掌握典型差动放大电路的结构.工作原理.抑制零漂原理。3.明确运算放大电路的理想化条件。4.掌握理想集成运放工作于线性和非线性状态时的特点。5.掌握比例.加法和减法运算电路的接法，能运用“虚短”和“虚断的概念分析上述运算电路输出和输入的关系。6.能按输出电压和输入电压的关系式，画出集成运放电路图。7.了解电压比较器的工作原理和波形分析法。8.了解集成运放的使用方法。教学内容（-）差动放大电路1.零点漂移2.基本差动放大电路3.具有恒流源的差动放大电路（二）集成运算放大器概述1.集成运放的电路组成及符号2.集成运放的封装和分类...
