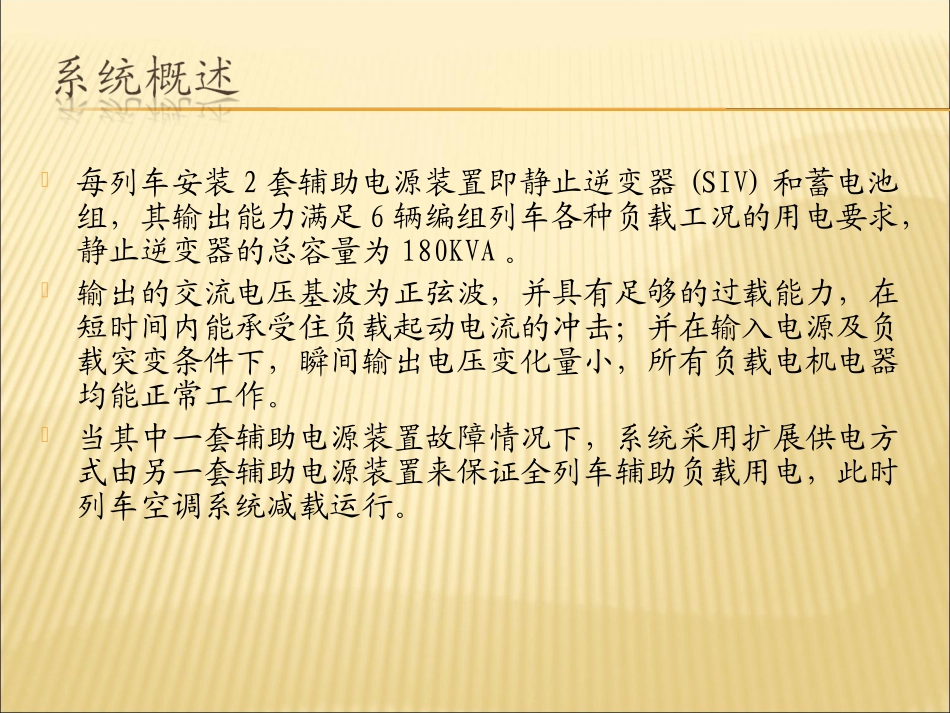

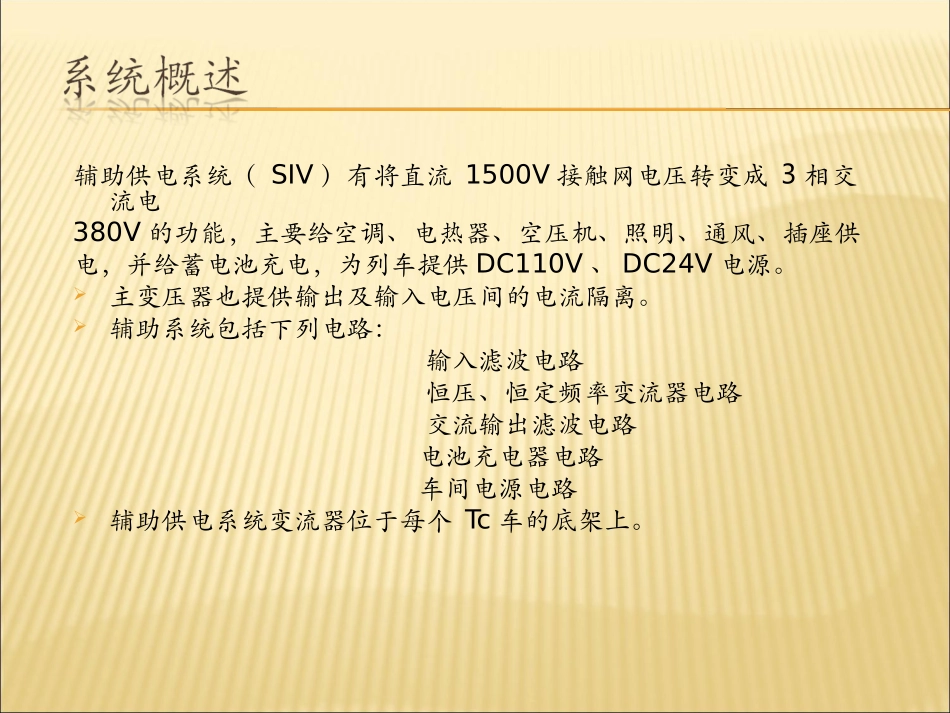

谷忠凯每列车安装2套辅助电源装置即静止逆变器(SIV)和蓄电池组，其输出能力满足6辆编组列车各种负载工况的用电要求，静止逆变器的总容量为180KVA。输出的交流电压基波为正弦波，并具有足够的过载能力，在短时间内能承受住负载起动电流的冲击；并在输入电源及负载突变条件下，瞬间输出电压变化量小，所有负载电机电器均能正常工作。当其中一套辅助电源装置故障情况下，系统采用扩展供电方式由另一套辅助电源装置来保证全列车辅助负载用电，此时列车空调系统减载运行。辅助供电系统（SIV）有将直流1500V接触网电压转变成3相交流电380V的功能，主要给空调、电热器、空压机、照明、通风、插座供电，并给蓄电池充电，为列车提供DC110V、DC24V电源。主变压器也提供输出及输入电压间的电流隔离。辅助系统包括下列电路：输入滤波电路恒压、恒定频率变流器电路交流输出滤波电路电池充电器电路车间电源电路辅助供电系统变流器位于每个Tc车的底架上。电网电压DC1500V，经辅助隔离开关(IVS)、辅助熔断器(IVF)、变压器中的滤波电抗器（FL）进入SIV静止逆变器。辅助系统主要包括如下设备：辅助隔离开关IVS和辅助熔断器IVF（在一个箱子内）。静止逆变器装置（SIV）变压器，其功能是将三相交流电源变换为AC380V工频电源。DC110V/DC24V电压变换装置蓄电池装置(a)输出滤波电路输出滤波电路可减小1500VDC接触网电压的整流波纹，并且降低进入受电弓的电源变流器高谐波电流。(b)变流器电路恒压恒频(CVCF)变流器具有产生3相AC电压的功能，变流器控制方法同样是3级PWM方法（使用IGBT）。(c)交流输出滤波电路AC输出滤波电路通过使用升压变压器提供与悬链线电压的电隔离，AC输出滤波电路可减小切换波纹和谐波，以产生低畸变输出电压。(d)电池充电器电路电池充电功能提供110VDC和24VDC，为列车电池充电，并且为列车110VDC控制电路和列车24VDC控制电路提供电力。（1）电网电压DC1500V给定，车辆控制电压DC110V给定，然后接触器IVK投入工作；（2）IVK投入后经由变压器内的FL进入SIV内部的FC电容；（3）主电路对辅助滤波电容器FC进行充电至网压的80%以后；（4）辅助逆变器开始，此时IGBT逆变单元开始工作；（5）SIV输出的交流电源经由变压器后的输出端达到稳定的AC380V，50Hz（6）当变压器输出AC380V电源，进入SIV后一部分为交流负载供电，另一部分通过整流输出DC110V电源。（7）SIV输出DC110V供列车直流负载使用，同时给DC110V蓄电池充电；同时一部分的DC110V电源继续通过DC/DC变化成DC24V电源给车辆的头灯、雨刷、电笛以及信号系统供电。从任何一条三相的输出线与其中性点之间均可得到交流单相220V电压。（1）环境温度－30℃～＋40℃（2）输入电压额定电压DC1550V电压波动范围DC1000V～DC1800V再生时最大输入电压值DC1800V(短时间)（3）控制电压额定电压DC110V电压波动范围DC77V～DC121V（4）一台SIV故障时的供电要求在正常情况下，每列车的2套静止逆变器(SIV)向全列车辅助系统的负载提供电源；当其中1套静止逆变器(SIV)故障时，余下的1套应能承担6辆车的基本负载并保证列车的正常运行，此时列车空调系统压缩机减载运行。（1）电源模块形式IGBT（2）冷却方式自然风冷（3）控制微机数字控制（4）容量特性180KVA；其中交流160KVA，DC110V18KW；DC24V2KW（5）交流输出三相AC380V，50Hz，三相四线制（含单相220V）负载功率因数＞0.85(感性负载)电压精度AC380V±5％频率精度50Hz±1Hz波形畸变因数＜5％瞬间电压变化范围±20％以内(负载突变从100％到70％额定值或从70％到100％额定值，输入电压突变DC±150V/20ms)。瞬间电压变化调整时间＜0.1秒（8）直流输出DC110V，18kW；DC24V，2KW电压精度110V±3％，24V±3％纹波系数＜5％瞬间电压变化范围±20％以内(负载突变从100％到70％额定值或从70％到100％额定值，输入电压突变DC±150V/20ms)。瞬间电压变化调整时间＜0.1秒（9）总效率≥90%（DC1500V，100%负载，功率因数0.85时)（10）噪声等级1米处＜70dB(A)（1）轻故障轻故障发生的同时，IBGT功率单元停止工作，SIV停止输出；轻故障发生0.5s后，三相输出接触器断开；轻故障发生5s后，IG...
