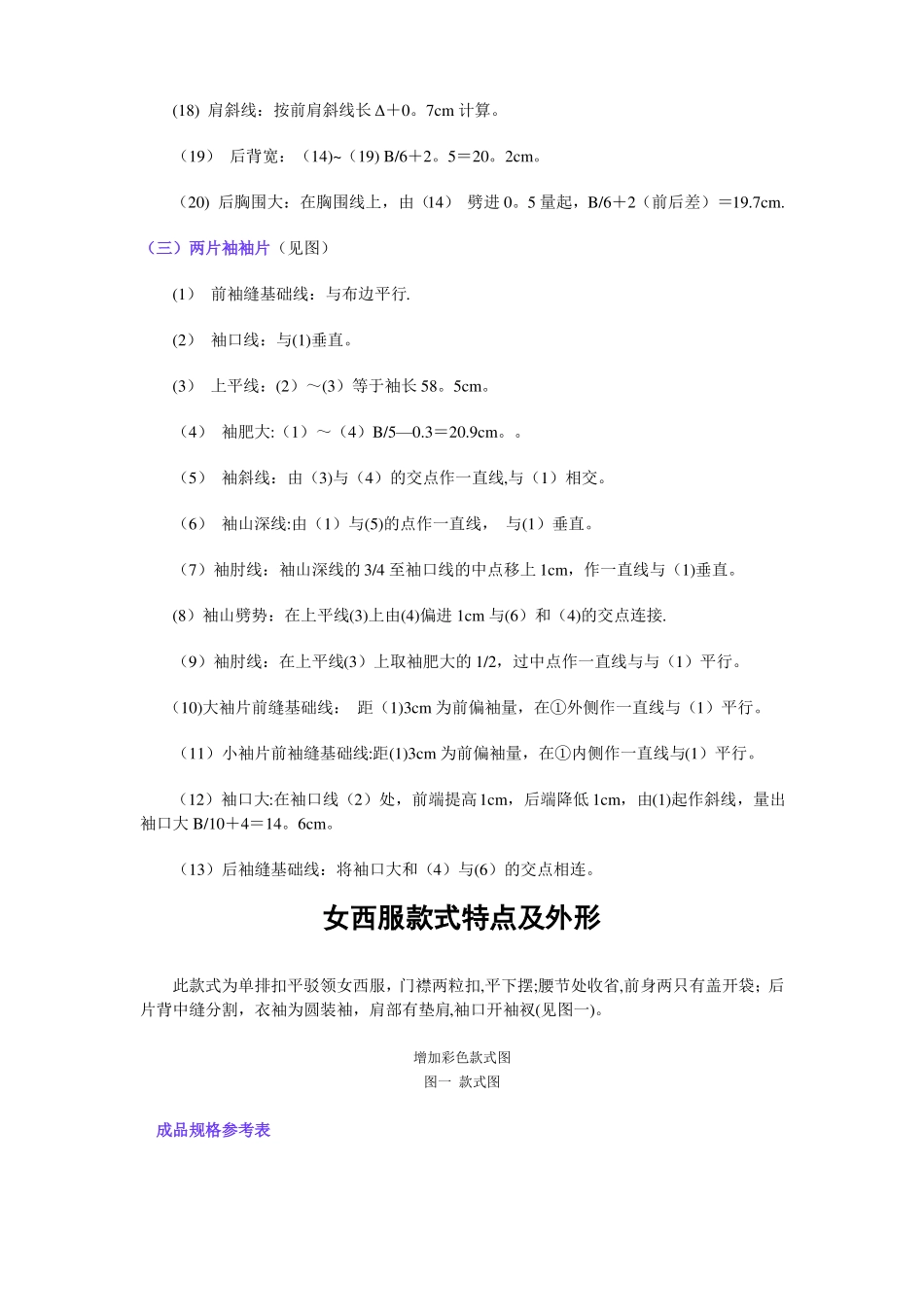

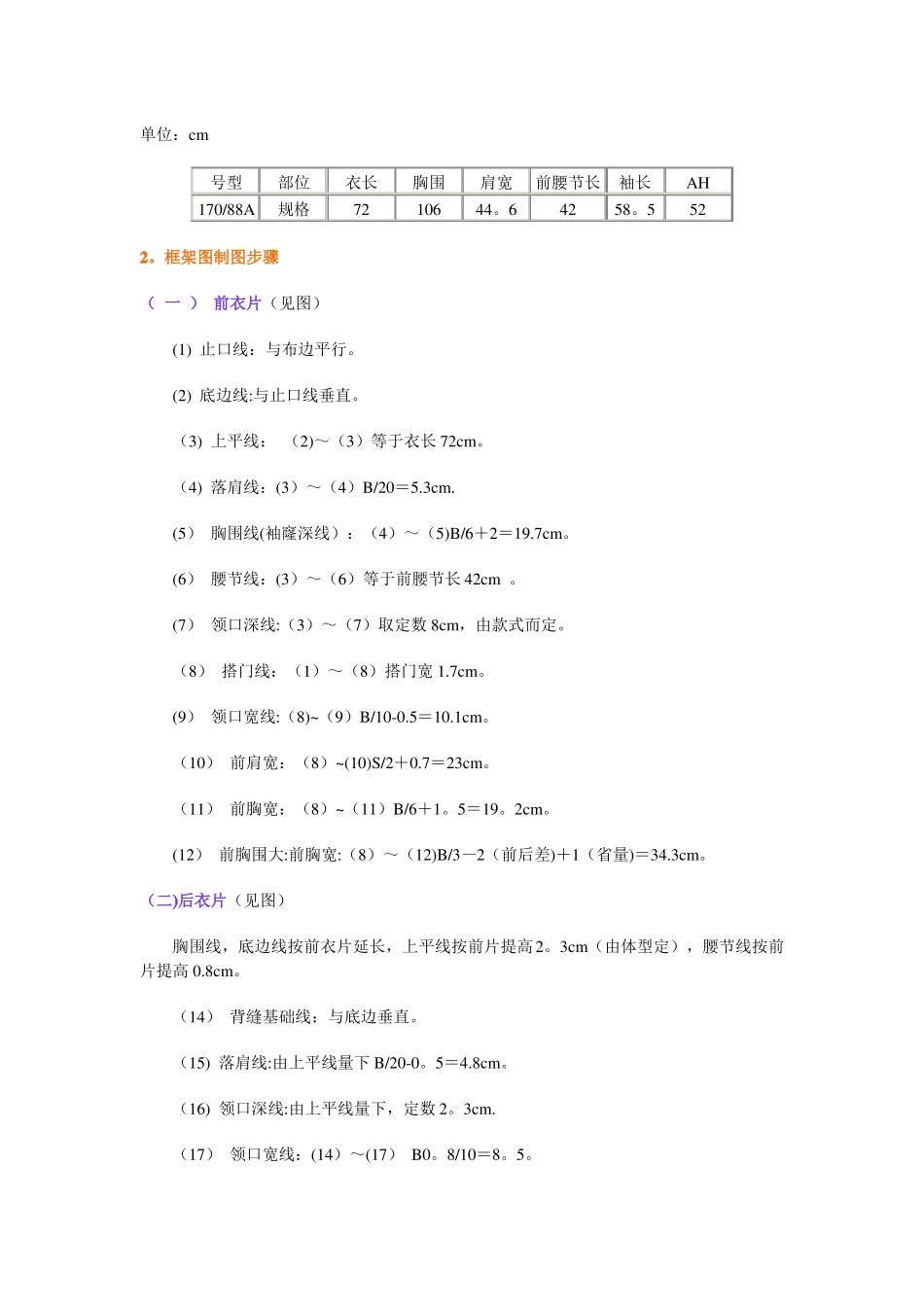

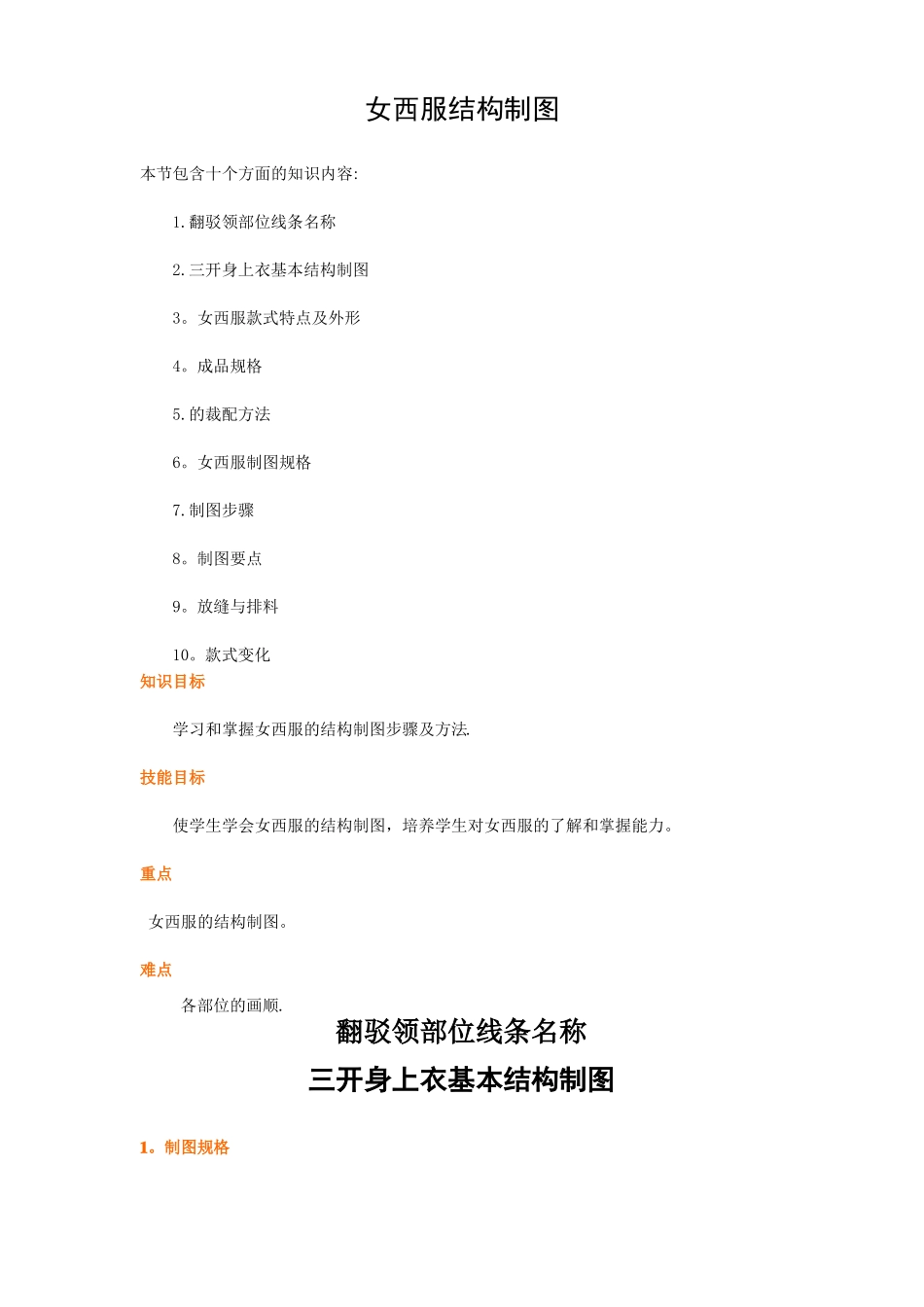

女西服结构制图本节包含十个方面的知识内容:1.翻驳领部位线条名称2.三开身上衣基本结构制图3。女西服款式特点及外形4。成品规格5.的裁配方法6。女西服制图规格7.制图步骤8。制图要点9。放缝与排料10。款式变化知识目标学习和掌握女西服的结构制图步骤及方法.技能目标使学生学会女西服的结构制图，培养学生对女西服的了解和掌握能力。重点女西服的结构制图。难点各部位的画顺.翻驳领部位线条名称三开身上衣基本结构制图1。制图规格单位：cm号型170/88A部位规格衣长72胸围106肩宽前腰节长袖长44。64258。5AH522。框架图制图步骤（一）前衣片（见图）(1)止口线：与布边平行。(2)底边线:与止口线垂直。（3)上平线：（2)～（3）等于衣长72cm。（4)落肩线：(3）～（4）B/20＝5.3cm.(5）胸围线(袖窿深线）：（4）～（5)B/6＋2＝19.7cm。(6）腰节线：(3）～（6）等于前腰节长42cm。(7）领口深线:（3）～（7）取定数8cm，由款式而定。（8）搭门线：（1）～（8）搭门宽1.7cm。(9）领口宽线:（8)~（9）B/10-0.5＝10.1cm。（10）前肩宽：（8）~(10)S/2＋0.7＝23cm。（11）前胸宽：（8）~（11）B/6＋1。5＝19。2cm。(12）前胸围大:前胸宽:（8）～（12)B/3—2（前后差)＋1（省量)＝34.3cm。（二)后衣片（见图）胸围线，底边线按前衣片延长，上平线按前片提高2。3cm（由体型定），腰节线按前片提高0.8cm。（14）背缝基础线：与底边垂直。（15)落肩线:由上平线量下B/20-0。5＝4.8cm。（16)领口深线:由上平线量下，定数2。3cm.（17）领口宽线：(14）～(17）B0。8/10＝8。5。(18)肩斜线：按前肩斜线长Δ＋0。7cm计算。（19）后背宽：（14)~（19)B/6＋2。5＝20。2cm。（20)后胸围大：在胸围线上，由（14）劈进0。5量起，B/6＋2（前后差）＝19.7cm.（三）两片袖袖片（见图）(1）前袖缝基础线：与布边平行.(2）袖口线：与(1)垂直。(3）上平线：(2）～(3）等于袖长58。5cm。（4）袖肥大:（1）～（4）B/5—0.3＝20.9cm。。（5）袖斜线：由（3)与（4）的交点作一直线,与（1）相交。（6）袖山深线:由（1）与(5)的点作一直线，与(1）垂直。（7）袖肘线：袖山深线的3/4至袖口线的中点移上1cm，作一直线与（1)垂直。(8）袖山劈势：在上平线(3)上由(4)偏进1cm与(6）和（4)的交点连接.（9）袖肘线：在上平线(3）上取袖肥大的1/2，过中点作一直线与与（1）平行。（10)大袖片前缝基础线：距（1)3cm为前偏袖量，在①外侧作一直线与（1）平行。（11）小袖片前袖缝基础线:距(1)3cm为前偏袖量，在①内侧作一直线与(1）平行。（12）袖口大:在袖口线（2）处，前端提高1cm，后端降低1cm，由(1)起作斜线，量出袖口大B/10＋4＝14。6cm。（13）后袖缝基础线：将袖口大和（4）与(6）的交点相连。女西服款式特点及外形此款式为单排扣平驳领女西服，门襟两粒扣,平下摆;腰节处收省,前身两只有盖开袋；后片背中缝分割，衣袖为圆装袖，肩部有垫肩,袖口开袖衩(见图一)。增加彩色款式图图一款式图成品规格参考表女衬衫胸围放松量的大小及款式的差异较大，一般女衬衫成品规格可参考表一。表一女西服成品规格参考表（5·4A）cm衣长胸围肩宽袖长150/7662883851155/8064923952。5160/8466964054165/88681004155。5170/92701044257领的裁配方法女西服领一般为翻驳式开门领，通常不测量领大规格，按胸围尺寸在前衣片领口上配领。领的裁配方法很多，本教材使用的裁配方法如下.（一）配领制图规格单位：cm部位胸围肩宽前腰节长领座高翻领宽后领弧长驳头宽规格964039348。48后领弧长“〇"可按后横开领大B0.8/10＋0.7计算或直接测量。（二)配领制图步骤（见图)1。领口深线：定数7。5cm,由款式定。2。领口宽线：B0。9/10＝8。6cm.3。翻驳点:在止口线上由前腰节线提高2。5cm，或由款式定.4。基点:延长肩斜线，距颈侧点2cm(领座高的2/3左右)。5。驳口线：连接翻驳点至基点,并延长为驳口线。6。取直开领的1/2与搭门线和直开领的交点连接并延长,为领口斜线，斜线上取1.3cm与颈侧点相连。7.作驳口线的垂直线与领口斜线相交,驳头宽为8cm.8.驳头宽点与反驳点相连，中间胖出0。5cm左右为驳头止口弧线.9。在肩斜线上做一直线，距驳口线3cm（根据领做高定）...
