热电厂蒸汽管网施工方案VIP免费

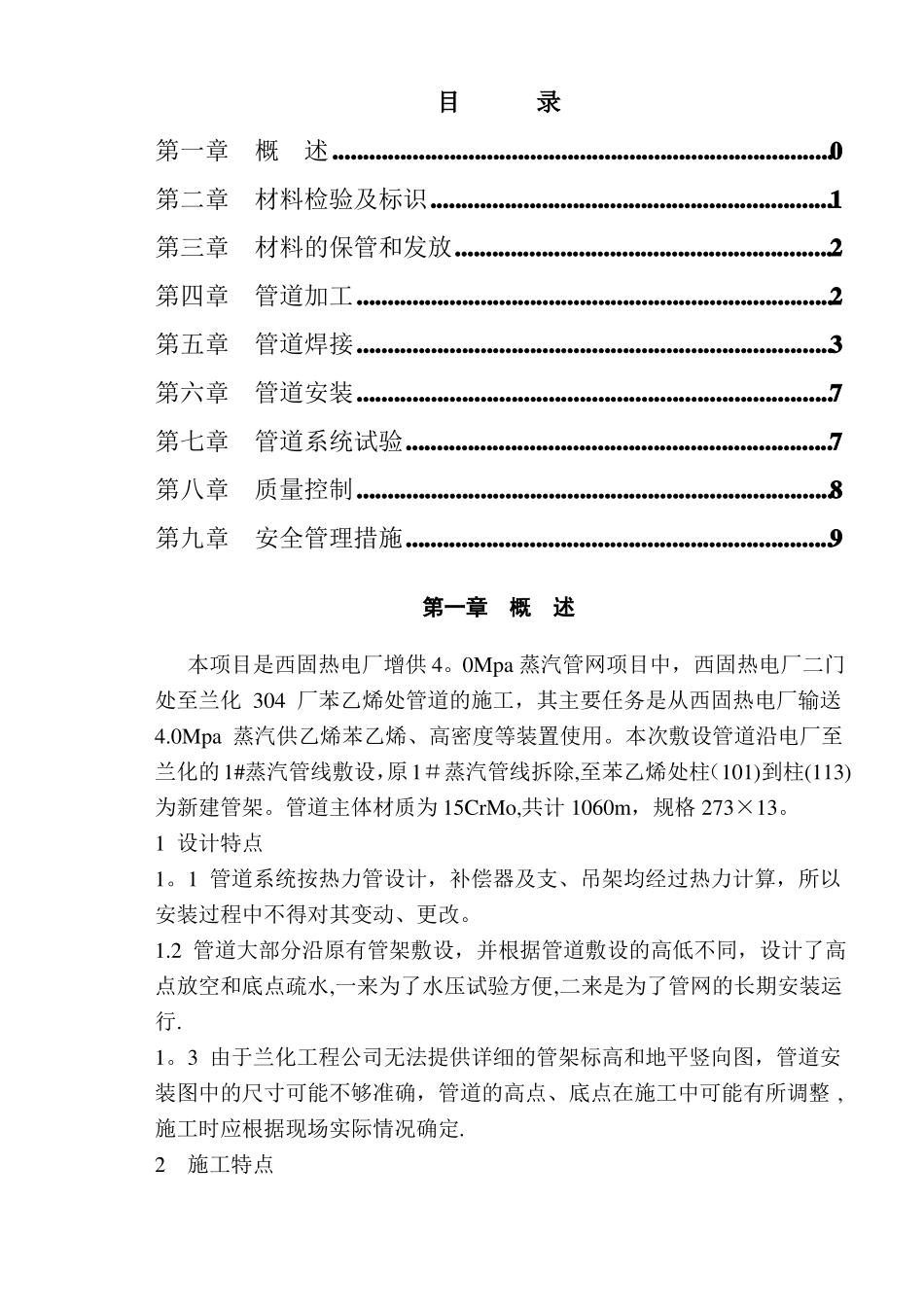

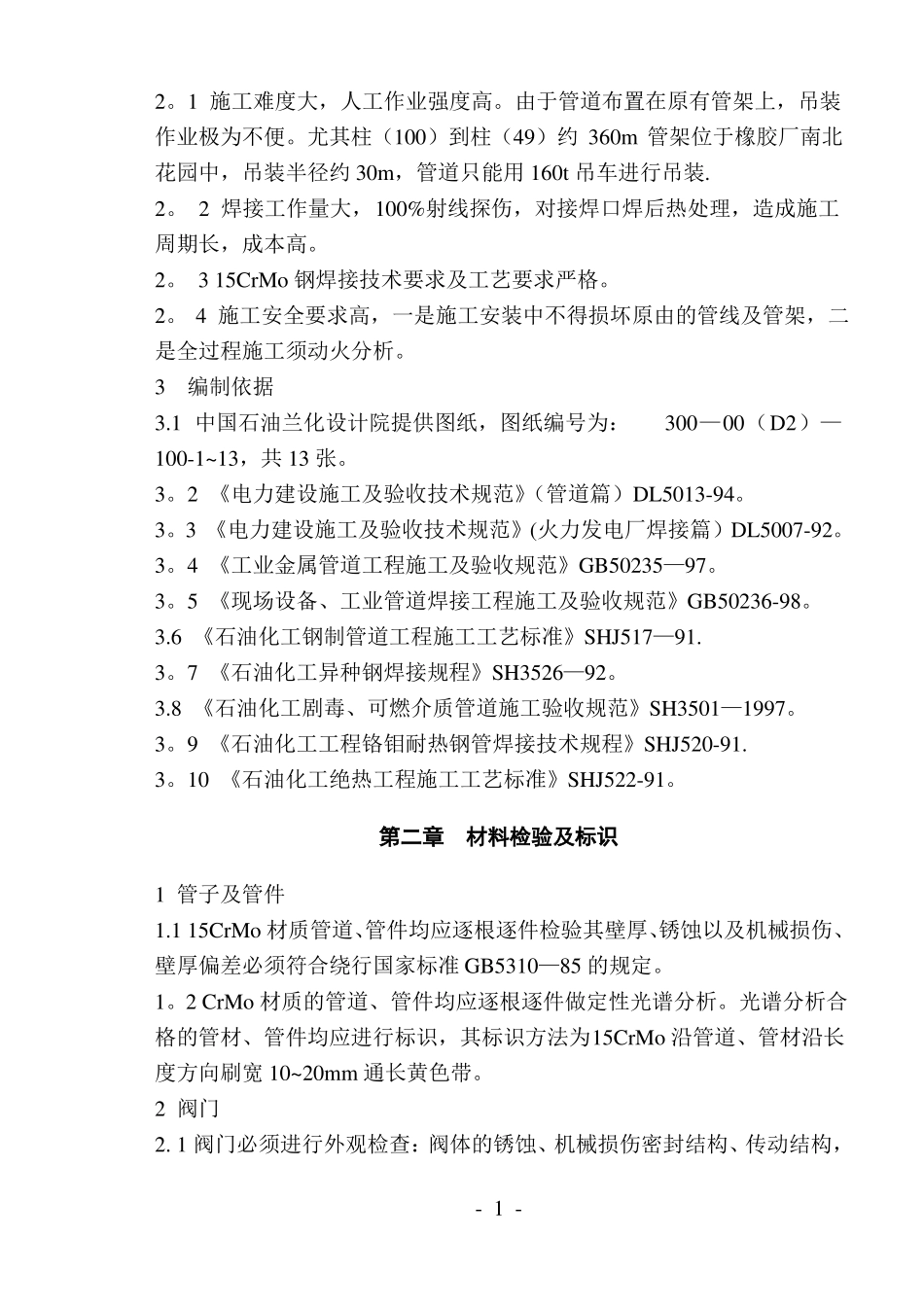

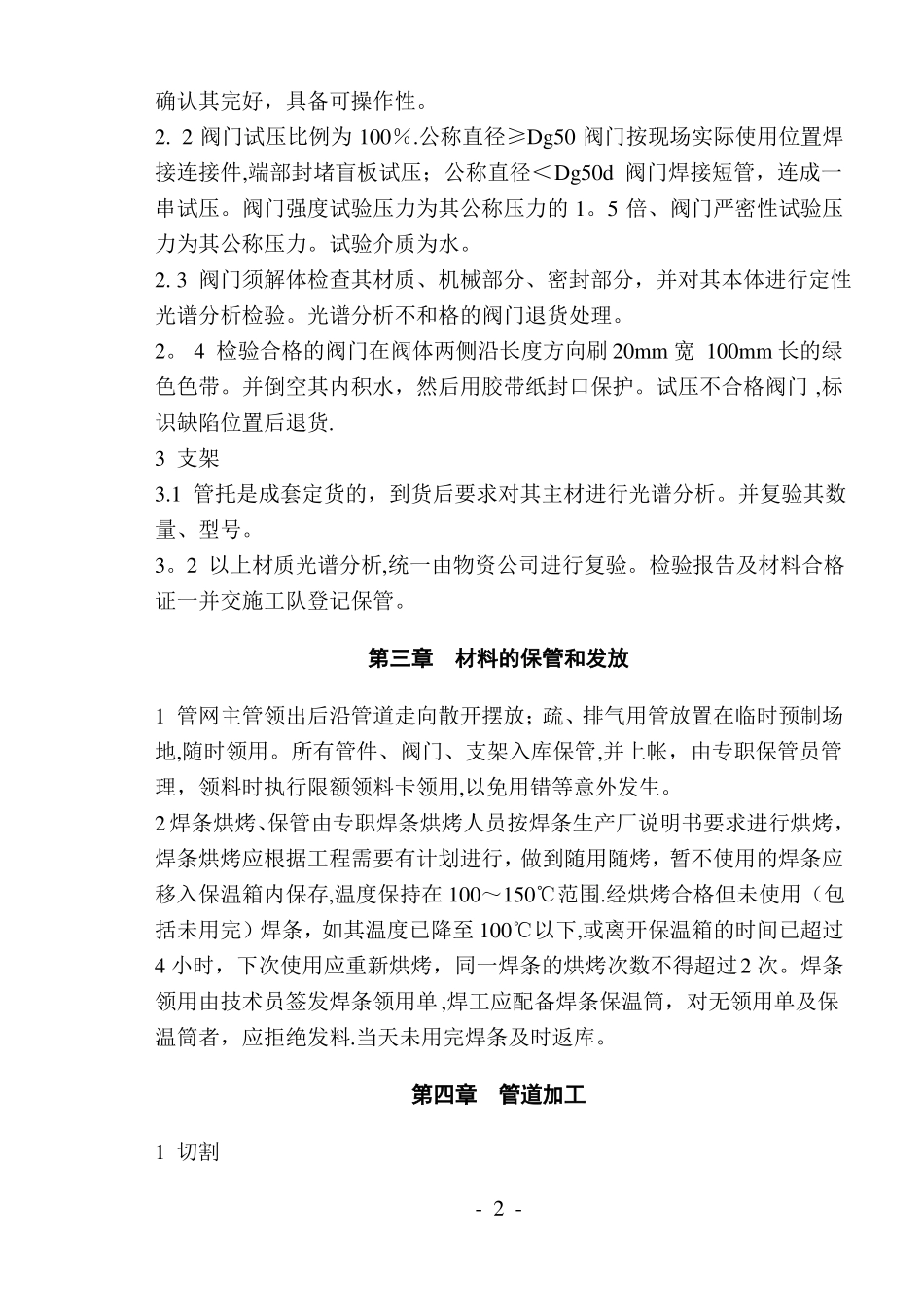

目录第一章概述.................................................................................0第二章材料检验及标识.................................................................1第三章材料的保管和发放.............................................................2第四章管道加工.............................................................................2第五章管道焊接.............................................................................3第六章管道安装.............................................................................7第七章管道系统试验.....................................................................7第八章质量控制.............................................................................8第九章安全管理措施.....................................................................9第一章概述本项目是西固热电厂增供4。0Mpa蒸汽管网项目中，西固热电厂二门处至兰化304厂苯乙烯处管道的施工，其主要任务是从西固热电厂输送4.0Mpa蒸汽供乙烯苯乙烯、高密度等装置使用。本次敷设管道沿电厂至兰化的1#蒸汽管线敷设，原1＃蒸汽管线拆除,至苯乙烯处柱（101)到柱(113)为新建管架。管道主体材质为15CrMo,共计1060m，规格273×13。1设计特点1。1管道系统按热力管设计，补偿器及支、吊架均经过热力计算，所以安装过程中不得对其变动、更改。1.2管道大部分沿原有管架敷设，并根据管道敷设的高低不同，设计了高点放空和底点疏水,一来为了水压试验方便,二来是为了管网的长期安装运行.1。3由于兰化工程公司无法提供详细的管架标高和地平竖向图，管道安装图中的尺寸可能不够准确，管道的高点、底点在施工中可能有所调整,施工时应根据现场实际情况确定.2施工特点2。1施工难度大，人工作业强度高。由于管道布置在原有管架上，吊装作业极为不便。尤其柱（100）到柱（49）约360m管架位于橡胶厂南北花园中，吊装半径约30m，管道只能用160t吊车进行吊装.2。2焊接工作量大，100%射线探伤，对接焊口焊后热处理，造成施工周期长，成本高。2。315CrMo钢焊接技术要求及工艺要求严格。2。4施工安全要求高，一是施工安装中不得损坏原由的管线及管架，二是全过程施工须动火分析。3编制依据3.1中国石油兰化设计院提供图纸，图纸编号为：300—00（D2）—100-1~13，共13张。3。2《电力建设施工及验收技术规范》（管道篇）DL5013-94。3。3《电力建设施工及验收技术规范》(火力发电厂焊接篇）DL5007-92。3。4《工业金属管道工程施工及验收规范》GB50235—97。3。5《现场设备、工业管道焊接工程施工及验收规范》GB50236-98。3.6《石油化工钢制管道工程施工工艺标准》SHJ517—91.3。7《石油化工异种钢焊接规程》SH3526—92。3.8《石油化工剧毒、可燃介质管道施工验收规范》SH3501—1997。3。9《石油化工工程铬钼耐热钢管焊接技术规程》SHJ520-91.3。10《石油化工绝热工程施工工艺标准》SHJ522-91。第二章材料检验及标识1管子及管件1.115CrMo材质管道、管件均应逐根逐件检验其壁厚、锈蚀以及机械损伤、壁厚偏差必须符合绕行国家标准GB5310—85的规定。1。2CrMo材质的管道、管件均应逐根逐件做定性光谱分析。光谱分析合格的管材、管件均应进行标识，其标识方法为15CrMo沿管道、管材沿长度方向刷宽10~20mm通长黄色带。2阀门2.1阀门必须进行外观检查：阀体的锈蚀、机械损伤密封结构、传动结构，-1-确认其完好，具备可操作性。2.2阀门试压比例为100％.公称直径≥Dg50阀门按现场实际使用位置焊接连接件,端部封堵盲板试压；公称直径＜Dg50d阀门焊接短管，连成一串试压。阀门强度试验压力为其公称压力的1。5倍、阀门严密性试验压力为其公称压力。试验介质为水。2.3阀门须解体检查其材质、机械部分、密封部分，并对其本体进行定性光谱分析检验。光谱分析不和格的阀门退货处理。2。4检验合格的阀门在阀体两侧沿长度方向刷20mm宽100mm长的绿色色带。并倒空其内积水，然后用胶带纸封口保护。试压不合格阀门,标识缺陷位置后退货.3支架3.1管托是...
