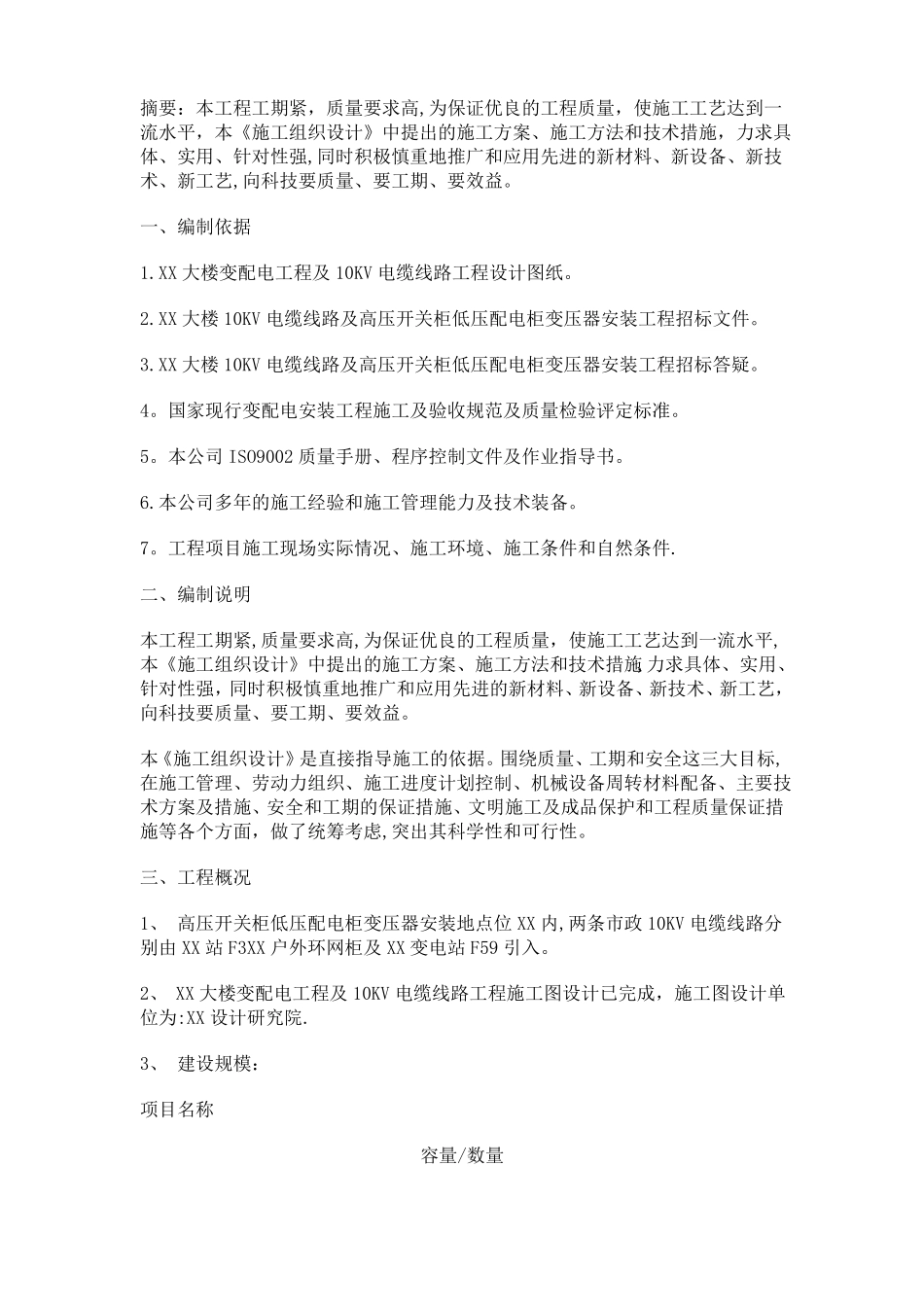

摘要：本工程工期紧，质量要求高,为保证优良的工程质量，使施工工艺达到一流水平，本《施工组织设计》中提出的施工方案、施工方法和技术措施，力求具体、实用、针对性强,同时积极慎重地推广和应用先进的新材料、新设备、新技术、新工艺,向科技要质量、要工期、要效益。一、编制依据1.XX大楼变配电工程及10KV电缆线路工程设计图纸。2.XX大楼10KV电缆线路及高压开关柜低压配电柜变压器安装工程招标文件。3.XX大楼10KV电缆线路及高压开关柜低压配电柜变压器安装工程招标答疑。4。国家现行变配电安装工程施工及验收规范及质量检验评定标准。5。本公司ISO9002质量手册、程序控制文件及作业指导书。6.本公司多年的施工经验和施工管理能力及技术装备。7。工程项目施工现场实际情况、施工环境、施工条件和自然条件.二、编制说明本工程工期紧,质量要求高,为保证优良的工程质量，使施工工艺达到一流水平,本《施工组织设计》中提出的施工方案、施工方法和技术措施,力求具体、实用、针对性强，同时积极慎重地推广和应用先进的新材料、新设备、新技术、新工艺，向科技要质量、要工期、要效益。本《施工组织设计》是直接指导施工的依据。围绕质量、工期和安全这三大目标,在施工管理、劳动力组织、施工进度计划控制、机械设备周转材料配备、主要技术方案及措施、安全和工期的保证措施、文明施工及成品保护和工程质量保证措施等各个方面，做了统筹考虑,突出其科学性和可行性。三、工程概况1、高压开关柜低压配电柜变压器安装地点位XX内,两条市政10KV电缆线路分别由XX站F3XX户外环网柜及XX变电站F59引入。2、XX大楼变配电工程及10KV电缆线路工程施工图设计已完成，施工图设计单位为:XX设计研究院.3、建设规模：项目名称容量/数量变压器容量(KVA）2＊800+2＊1000+2＊1600高压柜(台)9低压柜（台)4910KV电缆线路（KM)29614、变电室位置:高压开关柜低压配电柜变压器安装地点位于XX内.四、主要工程量表序号名称规格型号单位数量1高压开关柜ZS1台92干式变压器SCB10—800KVA台23干式变压器SCB10—1000KVA干式变压器SCB10-1600KVA低压配电柜GCL低压母线槽2000A低压母线槽台24台29台4910米35.5113000A米2013电缆桥架450＊150托盘式高压电缆YJV22-10KV—3×95mm2高压电缆YJV22—10KV-3×120mm2高压电缆YJV22-10KV—3×300mm2米4216米5524米3025米296126镀锌钢管φ100米0.1827镀锌钢管φ150镀锌槽钢[10镀锌扁钢—40×4五、施工部署：１、施工组织机构设置：２、工阶段划分：米61728米5229米245根据本工程的特点，将整个工程划分为四个阶段:基础及接地线施工→设备就位安装→电源线电缆敷设→设备调试→验收通电。按各阶段的施工特点安排设备材料进场的时间，科学调度劳动力、机械设备及工具，控制计划进度。３、工进度安排：自甲方书面通知之日进场，并于甲方自购设备全部到场及土建具备安装条件后１个半月内完工.各项目安装施工进度必须按此工期要求进行安排。六、施工准备：１、设备安装前，设备间应具备下列条件:①.屋顶、楼板施工完毕,不得渗漏；墙面、屋顶喷浆完毕；②。室内地面基层施工完毕，场地清理干净，并在墙上标出地面标高；③.混凝土基础及构架达到允许安装的强度,焊接构件的质量符合要求;④.预埋件牢固，预埋件及预留孔符合设计；⑤.门窗安装完毕，门已配锁;⑥。具有足够的施工场地,道路通畅。２、临时设施:①．生活临时设施：因施工场地不能作为生活用地，所有作业人员均外住。②．生产临时设施：需搭建临时仓库及工具房（面积约45平方米)。③．施工电源：由现场的临时施工用电变压器供电，进场后根据实际情况再进行布置。４、施工用图纸、技术资料应齐全。七、主要工程项目施工方法:（一）设备基础型钢的制作与安装:工艺流程:基础型钢埋设→搬运和检查接线安装→清理安装→调试1、首先将槽钢调直,然后按图纸要求预制加工基础钢架，并刷好防绣漆。2、基础型钢埋设：埋设方法有下列两种:（施工时根据工地的实际情况确定采用何种方式）a直接埋设法：这种埋设法是在土建打砼时直接将基础型钢埋设好，埋设前先将型钢调直,除去铁锈,按图纸尺寸下好料并钻好孔,再按图纸的标高尺寸、测量其安装位置，将...
