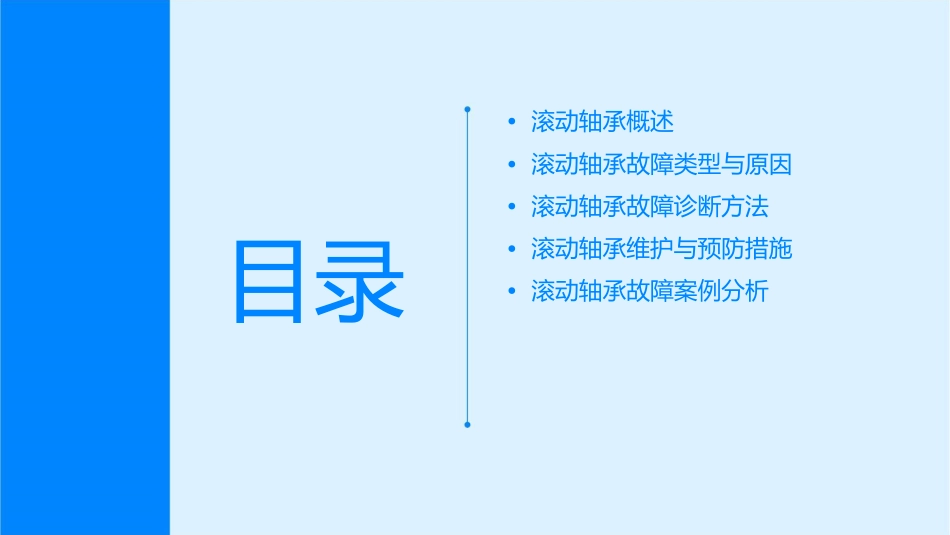

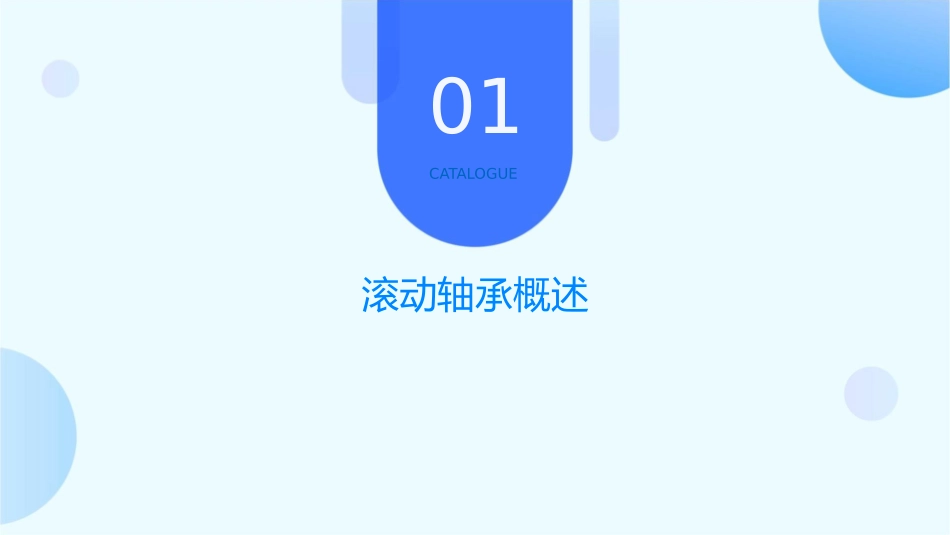

滚动轴承故障课件•滚动轴承概述•滚动轴承故障类型与原因•滚动轴承故障诊断方法•滚动轴承维护与预防措施•滚动轴承故障案例分析目录01CATALOGUE滚动轴承概述滚动轴承的定义与特点滚动轴承的定义滚动轴承是一种将旋转运动转化为线性运动的组件，它由内圈、外圈、滚动体和保持架组成。滚动轴承的特点滚动轴承具有高精度、高刚性、高可靠性、低摩擦系数等优点，它广泛应用于各种机械行业。滚动轴承的分类与结构滚动轴承的分类根据结构特点和应用场景，滚动轴承可分为深沟球轴承、推力球轴承、圆柱滚子轴承、圆锥滚子轴承、调心滚子轴承等。滚动轴承的结构滚动轴承的结构包括内圈、外圈、滚动体和保持架。其中，内圈和外圈是滚动轴承的主体，它们通常由高硬度的钢材制成；滚动体是滚动轴承的核心部件，它包括球、圆柱和圆锥等形状，用于实现滚动摩擦；保持架的作用是保持滚动体的位置稳定。滚动轴承的应用与重要性滚动轴承的应用滚动轴承被广泛应用于各种机械行业，如汽车、航空航天、能源、冶金等。它们被用于各种旋转轴和线性运动系统中，以实现高精度、高刚性和高可靠性的运动转换。滚动轴承的重要性滚动轴承是机械行业的重要基础件之一，它的质量和性能直接影响到整个机械系统的性能和质量。因此，对于机械行业来说，滚动轴承的研发和制造具有非常重要的意义。02CATALOGUE滚动轴承故障类型与原因滚动轴承的常见故障类型疲劳剥落腐蚀滚动轴承在运行过程中，由于长时间承受交变载荷，导致轴承表面出现疲劳裂纹，进而引发疲劳剥落。滚动轴承在潮湿环境中运行时，水分、酸性或碱性物质等会引发轴承腐蚀。磨损断裂滚动轴承在运行过程中，与周围介质产生摩擦，导致轴承表面磨损。由于过载、安装不当或材料缺陷等原因，滚动轴承可能发生断裂。滚动轴承故障的原因分析制造质量问题安装不当滚动轴承制造过程中，如材料、热处滚动轴承安装过程中，如轴和轴承座尺寸不匹配、安装位置不准确等，可能导致轴承故障。理、加工等方面出现问题，可能导致轴承故障。维护不当运行环境恶劣滚动轴承运行过程中，如缺乏定期维护、润滑不良等，可能导致轴承故障。滚动轴承在不良环境下运行，如高温、潮湿、腐蚀性介质等，可能加速轴承的磨损和腐蚀。滚动轴承故障的影响与危害01020304生产中断设备损坏安全事故经济损失滚动轴承故障可能导致生产线停机，影响生产进度和产品质量。滚动轴承故障可能导致设备损坏，增加维修成本和生产成本。滚动轴承故障可能导致设备失稳或运动部件失控，引发安全事故。滚动轴承故障可能导致生产中断、设备损坏等，带来直接和间接的经济损失。03CATALOGUE滚动轴承故障诊断方法滚动轴承的振动诊断方法峰值检波法频谱分析法小波变换法该方法主要用于检测滚动轴承的局部故障，通过采集滚动轴承的振动信号并对其进行检波，得到故障特征频率，从而判断故障类型及位置。该方法通过对滚动轴承的振动信号进行频谱分析，得到各频率成分的幅值及相位信息，从而判断故障类型及程度。该方法通过对滚动轴承的振动信号进行小波变换，得到各频率成分的时间-频率分布信息，从而识别出故障特征频率及相位，判断故障类型及位置。滚动轴承的温度诊断方法温度监测法该方法通过在滚动轴承附近安装温度传感器，实时监测滚动轴承的温度变化，从而判断滚动轴承的运行状态及故障情况。红外热像法该方法通过使用红外热像仪拍摄滚动轴承的红外图像，分析图像中温度分布情况，从而判断滚动轴承的局部过热及润滑不良等情况。滚动轴承的其他诊断方法油液分析法该方法通过分析滚动轴承润滑油的成分及性能参数变化，从而判断滚动轴承的磨损情况及润滑状态。声发射法该方法通过采集滚动轴承运行过程中的声发射信号，分析信号的特征频率及幅值变化，从而判断滚动轴承的裂纹、剥落等故障情况。04CATALOGUE滚动轴承维护与预防措施滚动轴承的润滑维护010203定期检查润滑剂润滑剂添加润滑系统维护定期检查滚动轴承的润滑剂，确保其质量和数量符合要求。在运行过程中，根据需要添加润滑剂，以保证滚动轴承的正常运转。定期对润滑系统进行维护，包括清洗润滑管道、更换滤芯等。滚动轴承的清洗与更换定期清洗更换保持...
