高考物理 专题7 恒定电流（含解析）VIP免费

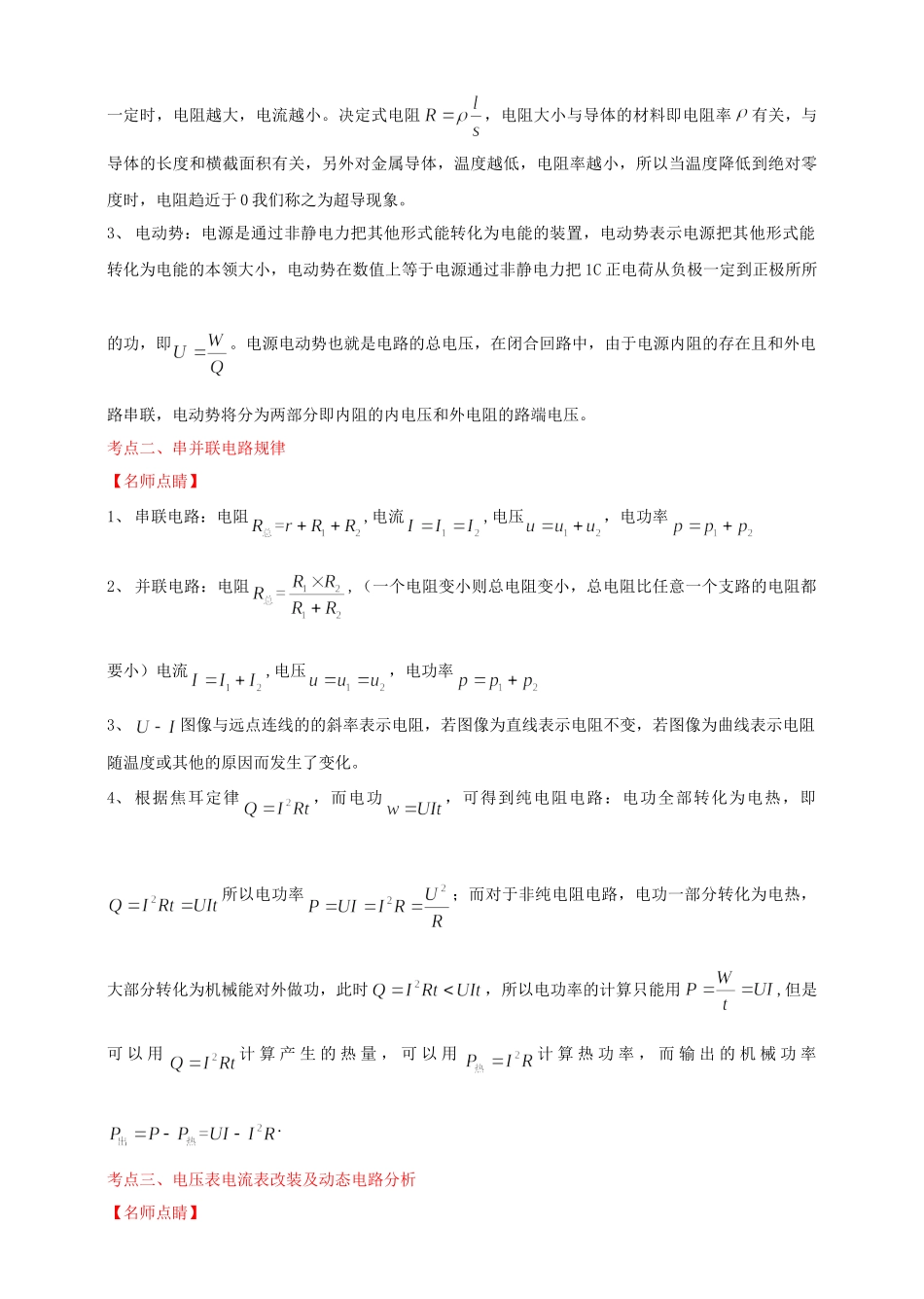

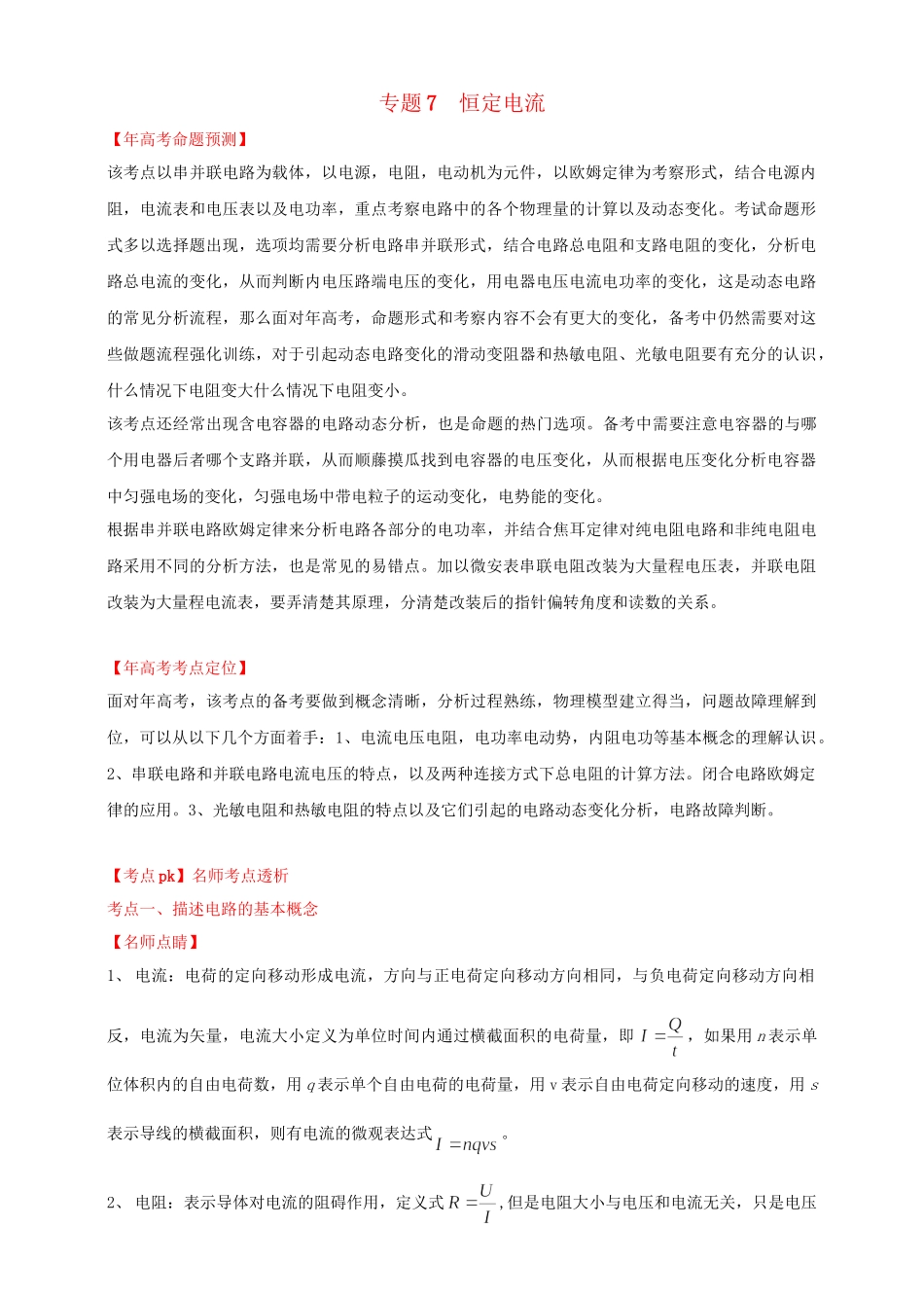

专题7恒定电流【年高考命题预测】该考点以串并联电路为载体，以电源，电阻，电动机为元件，以欧姆定律为考察形式，结合电源内阻，电流表和电压表以及电功率，重点考察电路中的各个物理量的计算以及动态变化。考试命题形式多以选择题出现，选项均需要分析电路串并联形式，结合电路总电阻和支路电阻的变化，分析电路总电流的变化，从而判断内电压路端电压的变化，用电器电压电流电功率的变化，这是动态电路的常见分析流程，那么面对年高考，命题形式和考察内容不会有更大的变化，备考中仍然需要对这些做题流程强化训练，对于引起动态电路变化的滑动变阻器和热敏电阻、光敏电阻要有充分的认识，什么情况下电阻变大什么情况下电阻变小。该考点还经常出现含电容器的电路动态分析，也是命题的热门选项。备考中需要注意电容器的与哪个用电器后者哪个支路并联，从而顺藤摸瓜找到电容器的电压变化，从而根据电压变化分析电容器中匀强电场的变化，匀强电场中带电粒子的运动变化，电势能的变化。根据串并联电路欧姆定律来分析电路各部分的电功率，并结合焦耳定律对纯电阻电路和非纯电阻电路采用不同的分析方法，也是常见的易错点。加以微安表串联电阻改装为大量程电压表，并联电阻改装为大量程电流表，要弄清楚其原理，分清楚改装后的指针偏转角度和读数的关系。【年高考考点定位】面对年高考，该考点的备考要做到概念清晰，分析过程熟练，物理模型建立得当，问题故障理解到位，可以从以下几个方面着手：1、电流电压电阻，电功率电动势，内阻电功等基本概念的理解认识。2、串联电路和并联电路电流电压的特点，以及两种连接方式下总电阻的计算方法。闭合电路欧姆定律的应用。3、光敏电阻和热敏电阻的特点以及它们引起的电路动态变化分析，电路故障判断。【考点pk】名师考点透析考点一、描述电路的基本概念【名师点睛】1、电流：电荷的定向移动形成电流，方向与正电荷定向移动方向相同，与负电荷定向移动方向相反，电流为矢量，电流大小定义为单位时间内通过横截面积的电荷量，即，如果用n表示单位体积内的自由电荷数，用q表示单个自由电荷的电荷量，用v表示自由电荷定向移动的速度，用s表示导线的横截面积，则有电流的微观表达式。2、电阻：表示导体对电流的阻碍作用，定义式,但是电阻大小与电压和电流无关，只是电压一定时，电阻越大，电流越小。决定式电阻，电阻大小与导体的材料即电阻率有关，与导体的长度和横截面积有关，另外对金属导体，温度越低，电阻率越小，所以当温度降低到绝对零度时，电阻趋近于0我们称之为超导现象。3、电动势：电源是通过非静电力把其他形式能转化为电能的装置，电动势表示电源把其他形式能转化为电能的本领大小，电动势在数值上等于电源通过非静电力把1C正电荷从负极一定到正极所所的功，即。电源电动势也就是电路的总电压，在闭合回路中，由于电源内阻的存在且和外电路串联，电动势将分为两部分即内阻的内电压和外电阻的路端电压。考点二、串并联电路规律【名师点睛】1、串联电路：电阻,电流,电压，电功率2、并联电路：电阻,（一个电阻变小则总电阻变小，总电阻比任意一个支路的电阻都要小）电流,电压，电功率3、图像与远点连线的的斜率表示电阻，若图像为直线表示电阻不变，若图像为曲线表示电阻随温度或其他的原因而发生了变化。4、根据焦耳定律，而电功，可得到纯电阻电路：电功全部转化为电热，即所以电功率；而对于非纯电阻电路，电功一部分转化为电热，大部分转化为机械能对外做功，此时，所以电功率的计算只能用,但是可以用计算产生的热量，可以用计算热功率，而输出的机械功率.考点三、电压表电流表改装及动态电路分析【名师点睛】1、微安表本身测量电流，量程较小，以表示量程以表示其内阻，若测量大电流则需要另外一个支路分流，所以并联一个电阻的电阻改装为大量程电流表，改装后的电流表包括两个支路的电流即量程,要改装为大量程的电流表就要并联小电阻，并联的电阻越小，量程越大，改装前后并不影响指针偏转的角度，偏转角度由通过微安表的电流决定，而不同的是改装后刻度盘的数字改变，根据前后量程的变化而变化。2、微安表改装电压表，串联分压...
