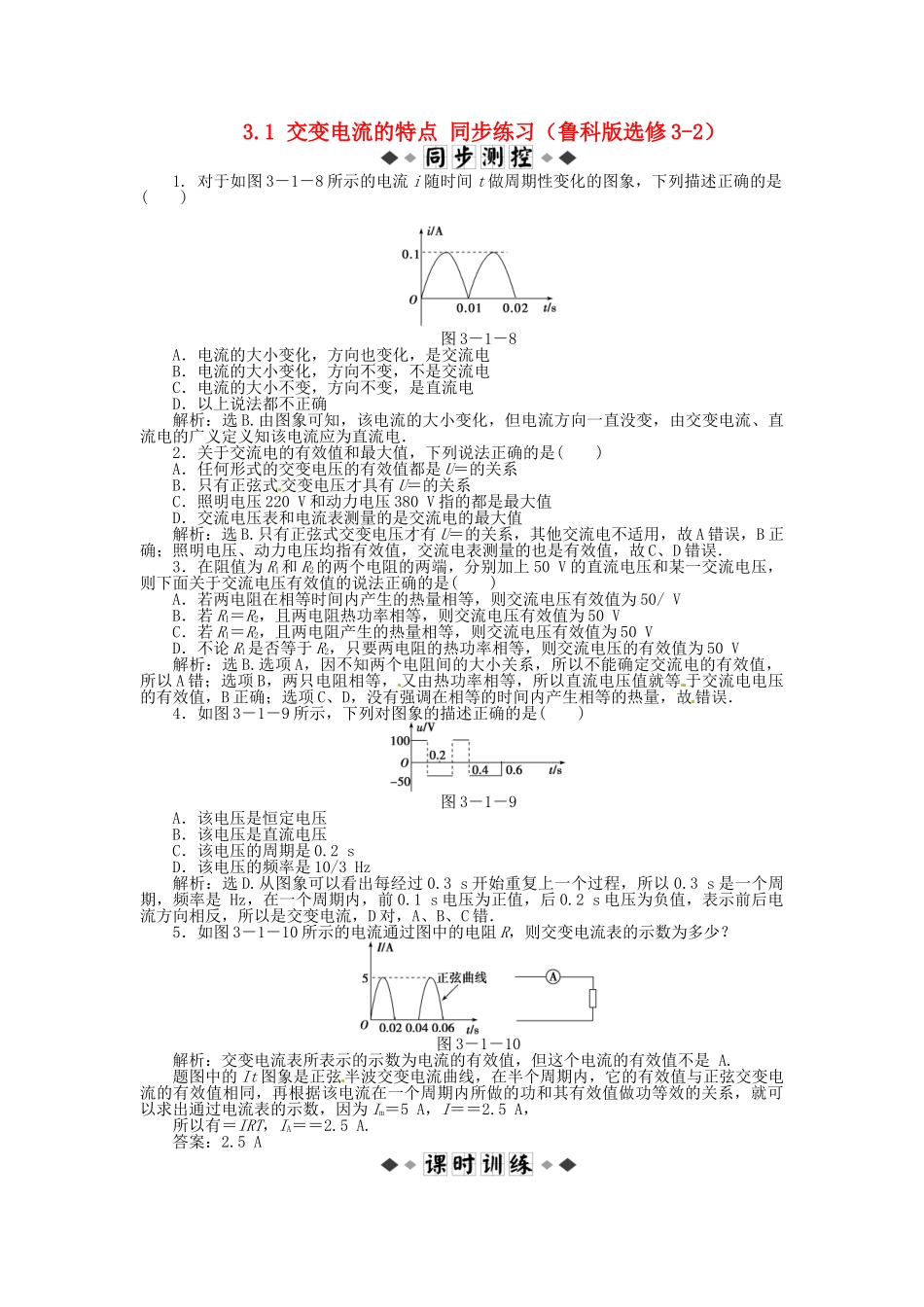

3.1交变电流的特点同步练习（鲁科版选修3-2）1.对于如图3－1－8所示的电流i随时间t做周期性变化的图象，下列描述正确的是()图3－1－8A．电流的大小变化，方向也变化，是交流电B．电流的大小变化，方向不变，不是交流电C．电流的大小不变，方向不变，是直流电D．以上说法都不正确解析：选B.由图象可知，该电流的大小变化，但电流方向一直没变，由交变电流、直流电的广义定义知该电流应为直流电．2．关于交流电的有效值和最大值，下列说法正确的是()A．任何形式的交变电压的有效值都是U＝的关系B．只有正弦式交变电压才具有U＝的关系C．照明电压220V和动力电压380V指的都是最大值D．交流电压表和电流表测量的是交流电的最大值解析：选B.只有正弦式交变电压才有U＝的关系，其他交流电不适用，故A错误，B正确；照明电压、动力电压均指有效值，交流电表测量的也是有效值，故C、D错误．3．在阻值为R1和R2的两个电阻的两端，分别加上50V的直流电压和某一交流电压，则下面关于交流电压有效值的说法正确的是()A．若两电阻在相等时间内产生的热量相等，则交流电压有效值为50/VB．若R1＝R2，且两电阻热功率相等，则交流电压有效值为50VC．若R1＝R2，且两电阻产生的热量相等，则交流电压有效值为50VD．不论R1是否等于R2，只要两电阻的热功率相等，则交流电压的有效值为50V解析：选B.选项A，因不知两个电阻间的大小关系，所以不能确定交流电的有效值，所以A错；选项B，两只电阻相等，又由热功率相等，所以直流电压值就等于交流电电压的有效值，B正确；选项C、D，没有强调在相等的时间内产生相等的热量，故错误．4．如图3－1－9所示，下列对图象的描述正确的是()图3－1－9A．该电压是恒定电压B．该电压是直流电压C．该电压的周期是0.2sD．该电压的频率是10/3Hz解析：选D.从图象可以看出每经过0.3s开始重复上一个过程，所以0.3s是一个周期，频率是Hz，在一个周期内，前0.1s电压为正值，后0.2s电压为负值，表示前后电流方向相反，所以是交变电流，D对，A、B、C错．5．如图3－1－10所示的电流通过图中的电阻R，则交变电流表的示数为多少？图3－1－10解析：交变电流表所表示的示数为电流的有效值，但这个电流的有效值不是A.题图中的It图象是正弦半波交变电流曲线，在半个周期内，它的有效值与正弦交变电流的有效值相同，再根据该电流在一个周期内所做的功和其有效值做功等效的关系，就可以求出通过电流表的示数，因为Im＝5A，I＝＝2.5A，所以有＝IRT，IA＝＝2.5A.答案：2.5A一、单项选择题1．如图3－1－11所示的各图线中不表示交变电流的是()图3－1－11解析：选B.B项电流方向一直为负方向，不随时间发生变化，所以B不表示交变电流，尽管这种电流随时间变化的图象形状与A相似，但A中电流方向随时间变化，所以A为交变电流，同理C、D也为交变电流．2．对交变电流的下列说法正确的是()A．正(余)弦交变电流在一个周期内电流的方向改变两次B．交变电流的最大值总是有效值的倍C．若正弦交变电流的最大值为10V，则它的最小值为－10VD．演示交变电流随时间的变化规律时，应选用交流电流表解析：选A.一个周期内电流方向改变两次，A对；对于B，只有正弦交流电最大值才和有效值有这样的关系，B错；交变电流正负表示方向，最小值为0，C错；只有直流电流表通入交流时指针的偏向、偏角大小随电流方向、大小发生变化，D错．3．(年如皋高二检测)在我们的生活中所使用的电流一般以交变电流居多，关于交变电流下列说法正确的是()A．交流电器设备上所标的电压和电流值是交变电流的峰值B．用交流电流表和电压表测定的读数值是交变电流的最大值C．给定的交变电流数值，在没有特别说明的情况下是指有效值D．保险丝的额定电流、电容器的耐压值是交变电流的有效值解析：选C.各类交流用电器铭牌所示的值、各类交流电表所测得的值均为有效值，给定交流值凡是没有说明的，所指的值以及保险丝的熔断电流等均为有效值，电容器的耐压值为最大值，A、B、D错，C对．4．一电热器接在10V的直流电源上，产生的热功率为P.把它改接到另一正弦交变电路中，要使产生的热功率为原来的一半，如果忽略电阻值随温度的变化，则该交变电流电压的最大(...
