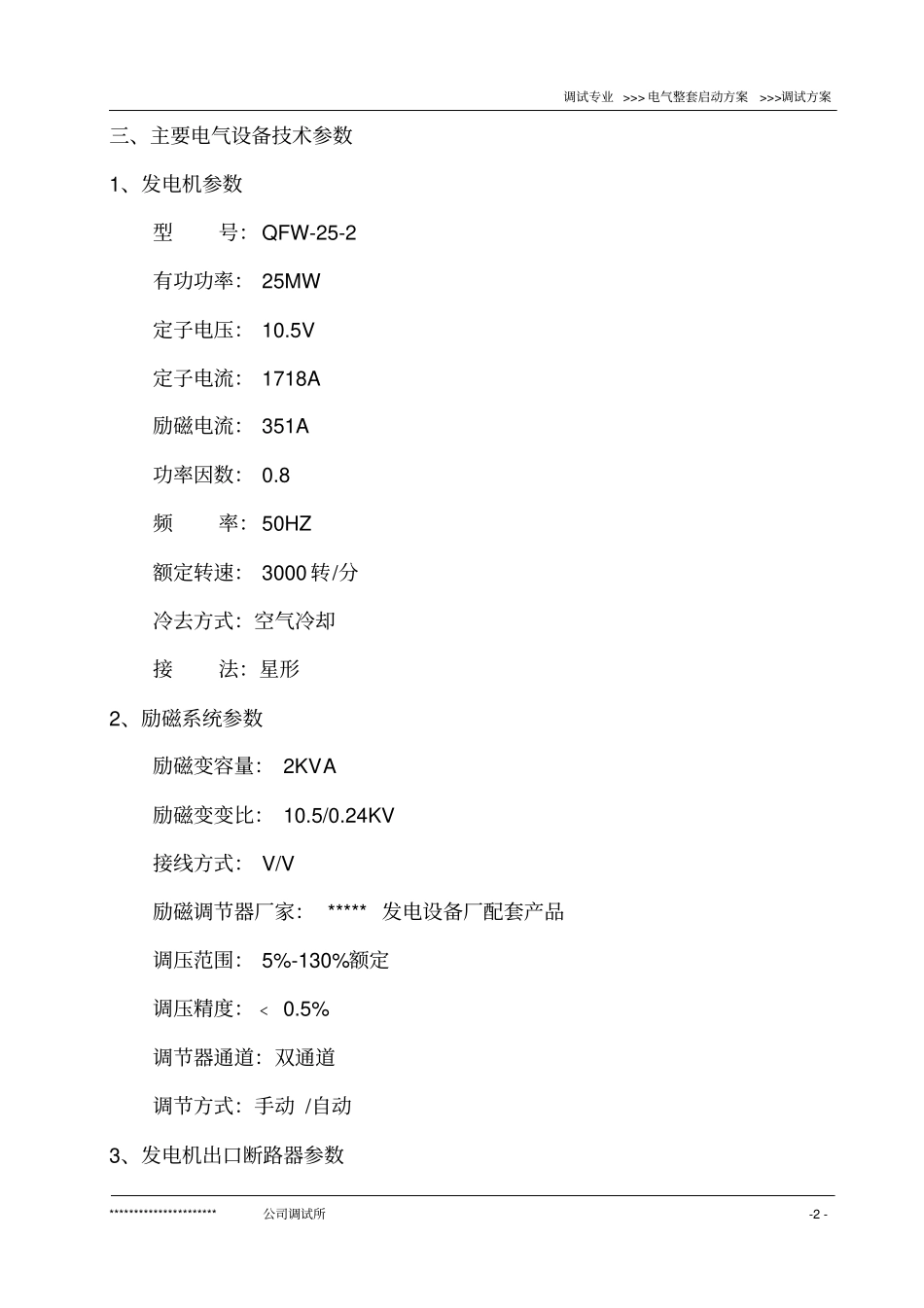

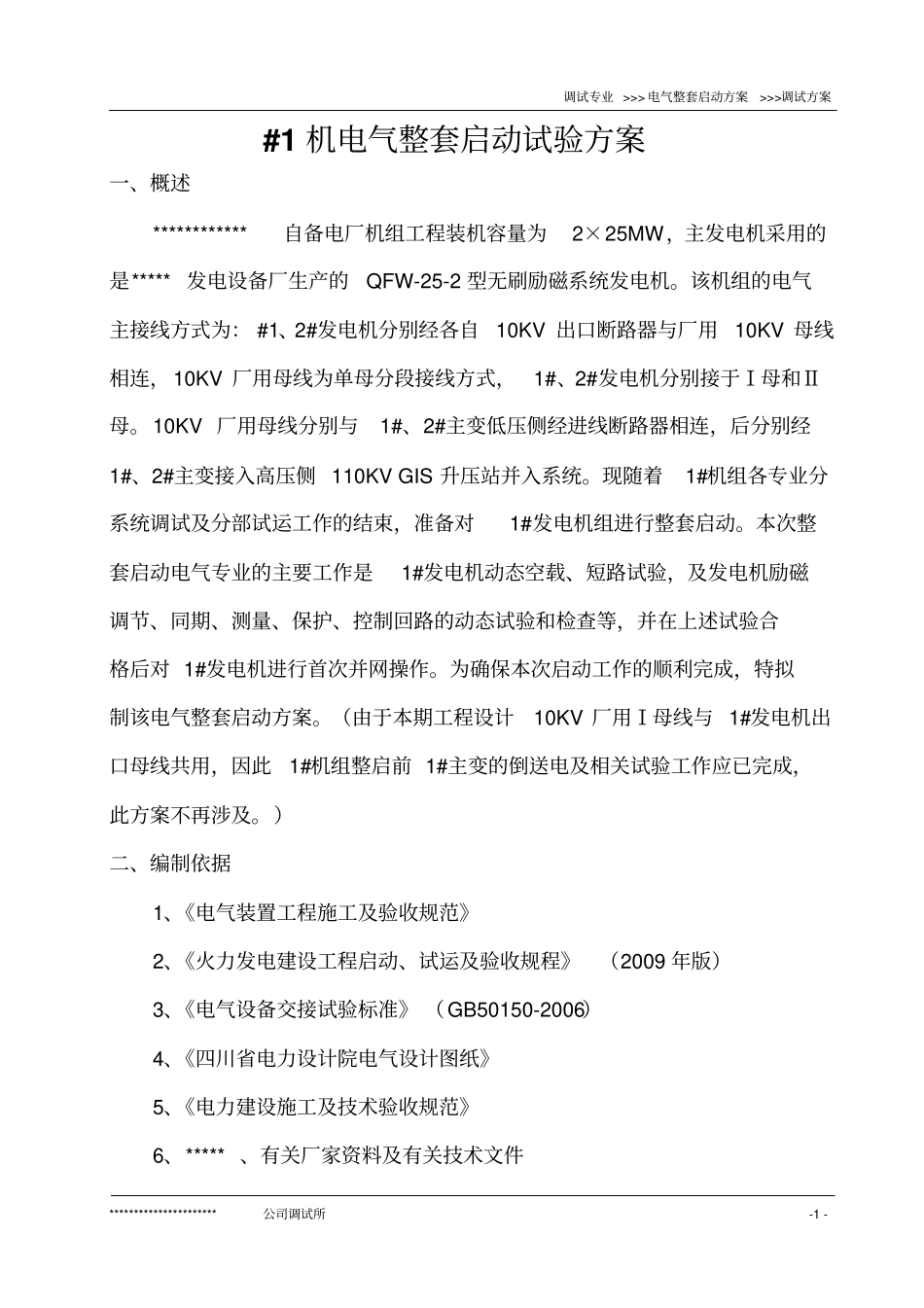

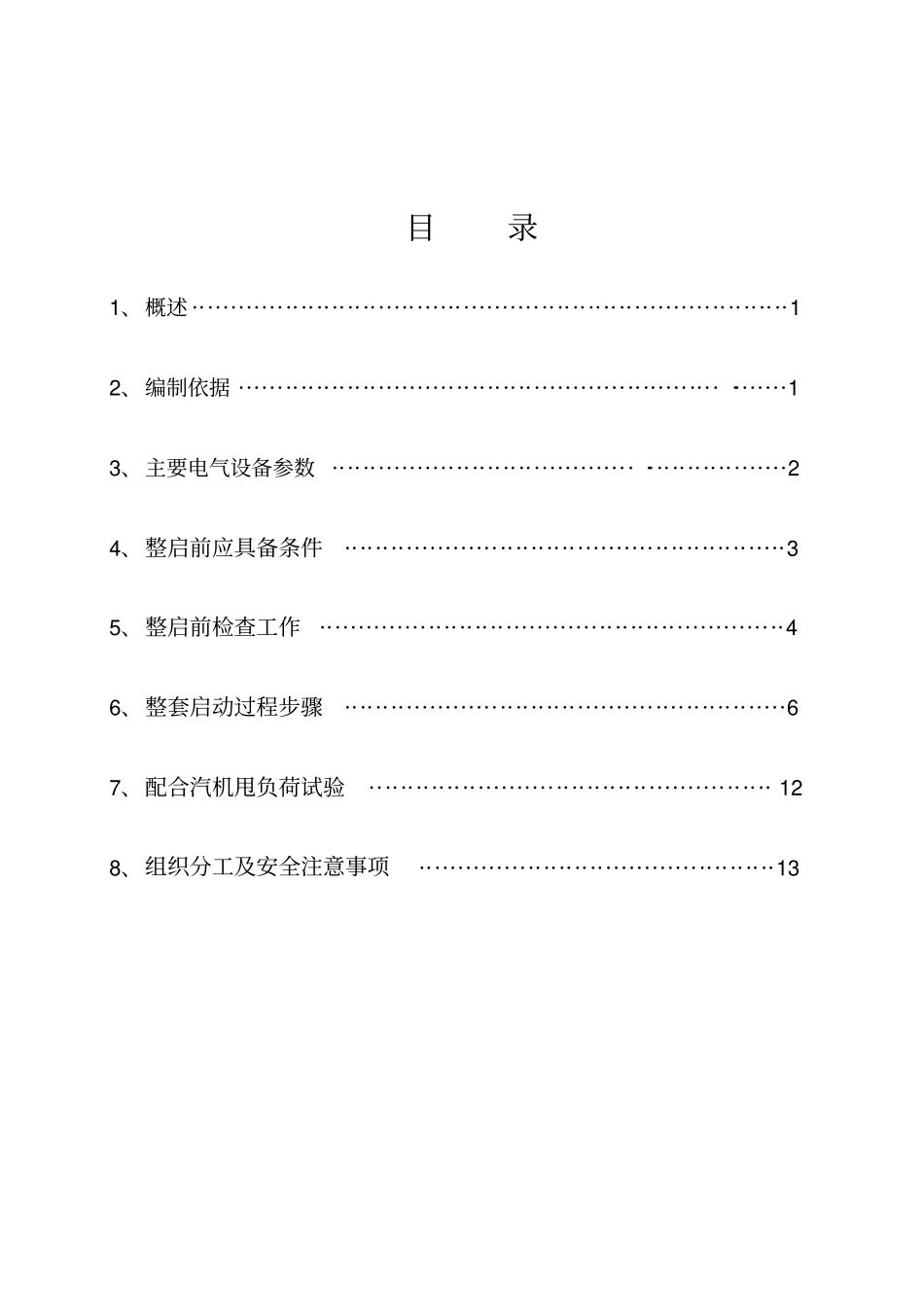

目录1、概述·············································································12、编制依据······································································13、主要电气设备参数··························································24、整启前应具备条件·························································35、整启前检查工作····························································46、整套启动过程步骤·························································67、配合汽机甩负荷试验····················································128、组织分工及安全注意事项··············································13调试专业>>>电气整套启动方案>>>调试方案**********************公司调试所-1-#1机电气整套启动试验方案一、概述************自备电厂机组工程装机容量为2×25MW，主发电机采用的是*****发电设备厂生产的QFW-25-2型无刷励磁系统发电机。该机组的电气主接线方式为：#1、2#发电机分别经各自10KV出口断路器与厂用10KV母线相连，10KV厂用母线为单母分段接线方式，1#、2#发电机分别接于Ⅰ母和Ⅱ母。10KV厂用母线分别与1#、2#主变低压侧经进线断路器相连，后分别经1#、2#主变接入高压侧110KVGIS升压站并入系统。现随着1#机组各专业分系统调试及分部试运工作的结束，准备对1#发电机组进行整套启动。本次整套启动电气专业的主要工作是1#发电机动态空载、短路试验，及发电机励磁调节、同期、测量、保护、控制回路的动态试验和检查等，并在上述试验合格后对1#发电机进行首次并网操作。为确保本次启动工作的顺利完成，特拟制该电气整套启动方案。（由于本期工程设计10KV厂用Ⅰ母线与1#发电机出口母线共用，因此1#机组整启前1#主变的倒送电及相关试验工作应已完成，此方案不再涉及。）二、编制依据1、《电气装置工程施工及验收规范》2、《火力发电建设工程启动、试运及验收规程》（2009年版）3、《电气设备交接试验标准》（GB50150-2006）4、《四川省电力设计院电气设计图纸》5、《电力建设施工及技术验收规范》6、*****、有关厂家资料及有关技术文件调试专业>>>电气整套启动方案>>>调试方案**********************公司调试所-2-三、主要电气设备技术参数1、发电机参数型号：QFW-25-2有功功率：25MW定子电压：10.5V定子电流：1718A励磁电流：351A功率因数：0.8频率：50HZ额定转速：3000转/分冷去方式：空气冷却接法：星形2、励磁系统参数励磁变容量：2KVA励磁变变比：10.5/0.24KV接线方式：V/V励磁调节器厂家：*****发电设备厂配套产品调压范围：5%-130%额定调压精度：﹤0.5%调节器通道：双通道调节方式：手动/自动3、发电机出口断路器参数调试专业>>>电气整套启动方案>>>调试方案**********************公司调试所-3-型号：VD41225-50M额定电压：12KV额定电流：2500A频率：50HZ绝缘等级：42/75KV短时过流：50KA，3S生产厂家：*****电气公司4、主变压器主要参数型号：SZ10-12500容量：12500KVA接法：YN,d11变比：115/10.5kv短路阻抗：Ud=10.2%冷却方式：ONAN生产厂家：*****集团特变电气有限公司四、整套启动前应具备的条件：1、110KVGIS升压站已投运，110KVⅠ母线已带电。2、1#主变已带电，并将系统电源倒送至10KV厂用Ⅰ母线。3、所有1#发电机相关一次、二次电气设备安装调试工作全部结束，主设备接地良好，一次系统绝缘测试合格，厂用电系统运行稳定可靠。4、1#发电机、出线小间、10KV厂用母线间、1#主...
