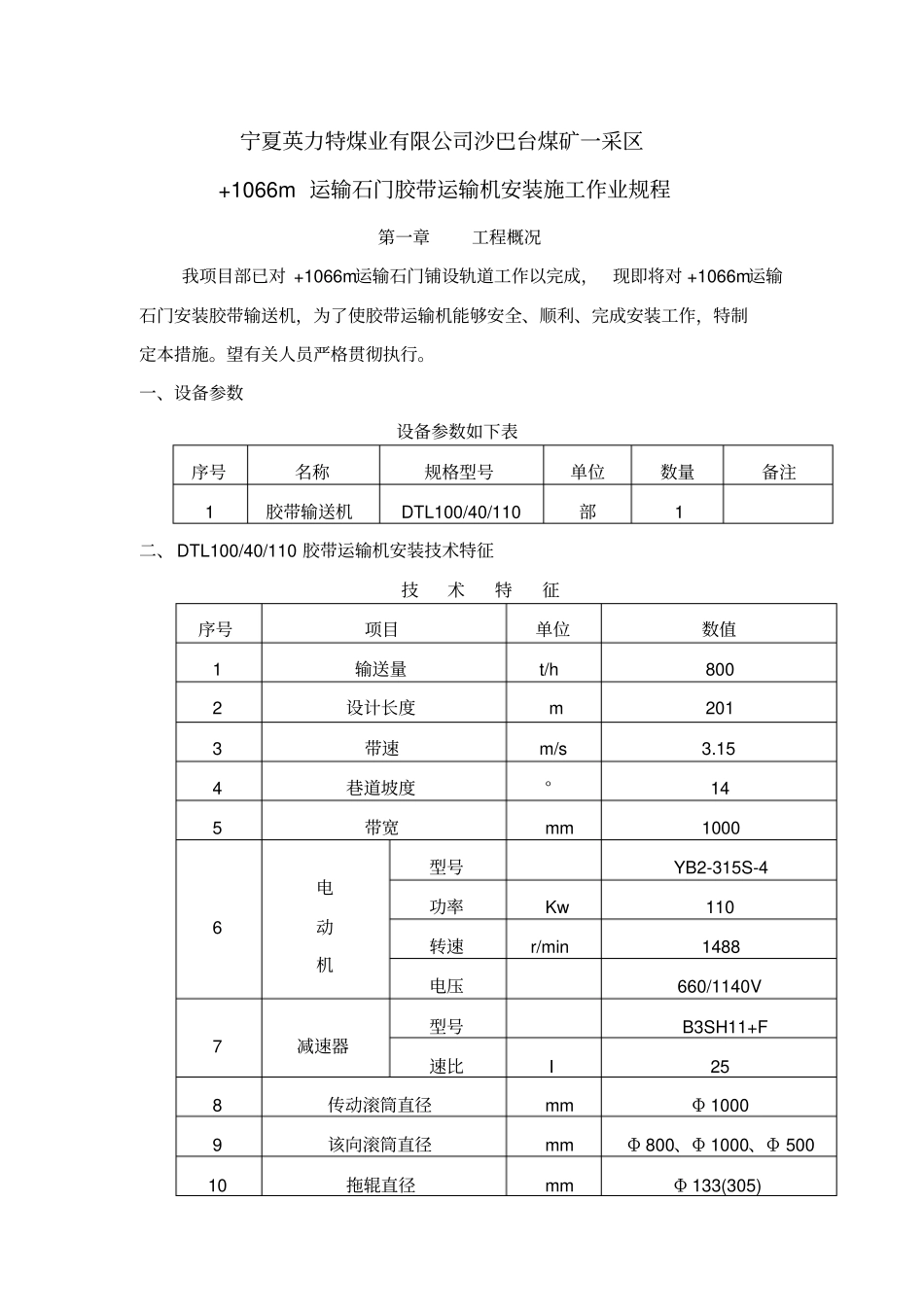

宁夏英力特煤业有限公司沙巴台煤矿一采区+1066m运输石门胶带运输机安装施工作业规程第一章工程概况我项目部已对+1066m运输石门铺设轨道工作以完成，现即将对+1066m运输石门安装胶带输送机，为了使胶带运输机能够安全、顺利、完成安装工作，特制定本措施。望有关人员严格贯彻执行。一、设备参数设备参数如下表序号名称规格型号单位数量备注1胶带输送机DTL100/40/110部1二、DTL100/40/110胶带运输机安装技术特征技术特征序号项目单位数值1输送量t/h8002设计长度m2013带速m/s3.154巷道坡度°145带宽mm10006电动机型号YB2-315S-4功率Kw110转速r/min1488电压660/1140V7减速器型号B3SH11+F速比I258传动滚筒直径mmΦ10009该向滚筒直径mmΦ800、Φ1000、Φ50010拖辊直径mmΦ133(305)第二章施工准备首先，根据施工现场的情况，结合本单位的人员和工器具状况，依据《11SBT06》设计图纸及相关标准、规范的要求，由技术人员编制出切实可行的质量计划，经我项目部技术负责人及相关领导审定后，建设单位审核，得到批复后，在施工人员中层层进行技术交底，使每个施工人员都作到心中有数。对施工中所需材料由建设单位提供，按技术人员提供的备料清单领取并进行落实，检查其规格和质应符合图纸设计的数量。对施工中使用的工器具必须认真检修，不合乎使用要求的一律不得在施工时使用。施工前，由测量部门标定出准确的二区段煤仓安装胶带运输机机头中心线和十字线及+1066m运输石门巷道内皮带中心线。会同建设单位对各设备基础须按设计图纸及相关规范的要求进行检查，做好基础复查记录，对发现的问题及时反映并妥善处理。各设备到场后要认真清点和检查其质量状况做好记录，对存在的缺陷，与建设单位代表共同确认不影响使用的情况下，方可进行安装。第三章设备运输一、地面准备工作1、所有参加设备安装人员必须熟悉所拆设备的结构、性能、技术参数。2、机电队在领取各项设备时要现场认真检查已经拆开的皮带机各部件及零件是否完好，部件是否完整齐全、核实报项目部领导备案。并观察各部件外观有无裂纹、变形、锈蚀，磨损等情况。螺丝、销必须编号，特殊管理与运输，并且按安装顺序排队入井。3、吊装前，认真检查起吊周围的环境、起吊用具、勾头等，排除隐患。不可把电气设备的手把、喇叭嘴等作为悬挂点起吊。4、重物吊离地面后，停吊检查各部件无问题后，可继续提吊，不得在起吊重物和行车下面行走。5、起吊时，找准设备重心。均匀缓慢提起，下放时要均匀缓慢落下，松钢丝绳要慢，防止打滑、设备突然落下、损坏设备或伤人。6、起吊宽度底座、龙门架、滚筒及支座等必须放好，底部不平稳的部件要加防护措施（将平板车充实）使其左右不晃动，平板车重心不偏移。保证装载物料无超高、超宽、偏载严重有掉道翻车危险。7、起吊工作完成后，要待设备放平稳后，方可摘掉钢丝绳。8、盛放物件的平板车的重心与设备的重心重合，并且固定好平板车，使其不晃动、不走动（用斜切道木阻车）。二、运输设备工艺过程1、皮带机运输顺序如下：卸载部→过渡拖辊组→传动部→导轨→拉紧车装置→液压拉紧→导料槽前帘→缓冲床→改向部→低速联轴器→驱动装置→支承小车→H架→机尾→胶带。2、井下现场安装所需备件要分类、分部进行清点，运输安装前用专门包装专车入井，交由井下专人看管，避免丢失。3、地面装车时，严禁车辆超高、超宽或偏载，并用双6#盘条在车辆的前部、中部和后部各至少捆绑两道，绑扎必须牢固、可靠。4、对在井下运输过程中，可能碰撞的手柄、把手、接线嘴等设备关键部件，要加以可靠保护。5、设备运输路线：地面装车→副斜井→+1066m底弯道→+1066m车场绕道→+1066m运输石门。三、井下准备工作1、提前在安装地点施工好专用起吊锚杆（锚索）两根，两根锚杆的间距不得小于800mm，起吊锚杆选用Φ20×2200mm螺纹钢锚杆（或选用锚索Φ15.24×7000mm）,每根锚杆用2卷MSK2370树脂锚固剂，锚固力不小于12t。2、准备好5t手拉葫芦2台（1台使用，1台备用），3t手拉葫芦1台（吊装时做调整用）。3、首先将二区段煤仓机头所有设备挪到适当位置，保证有足够的空间，从而不会影响皮带机安装为准。4、对+1066m运输石门内的轨...
