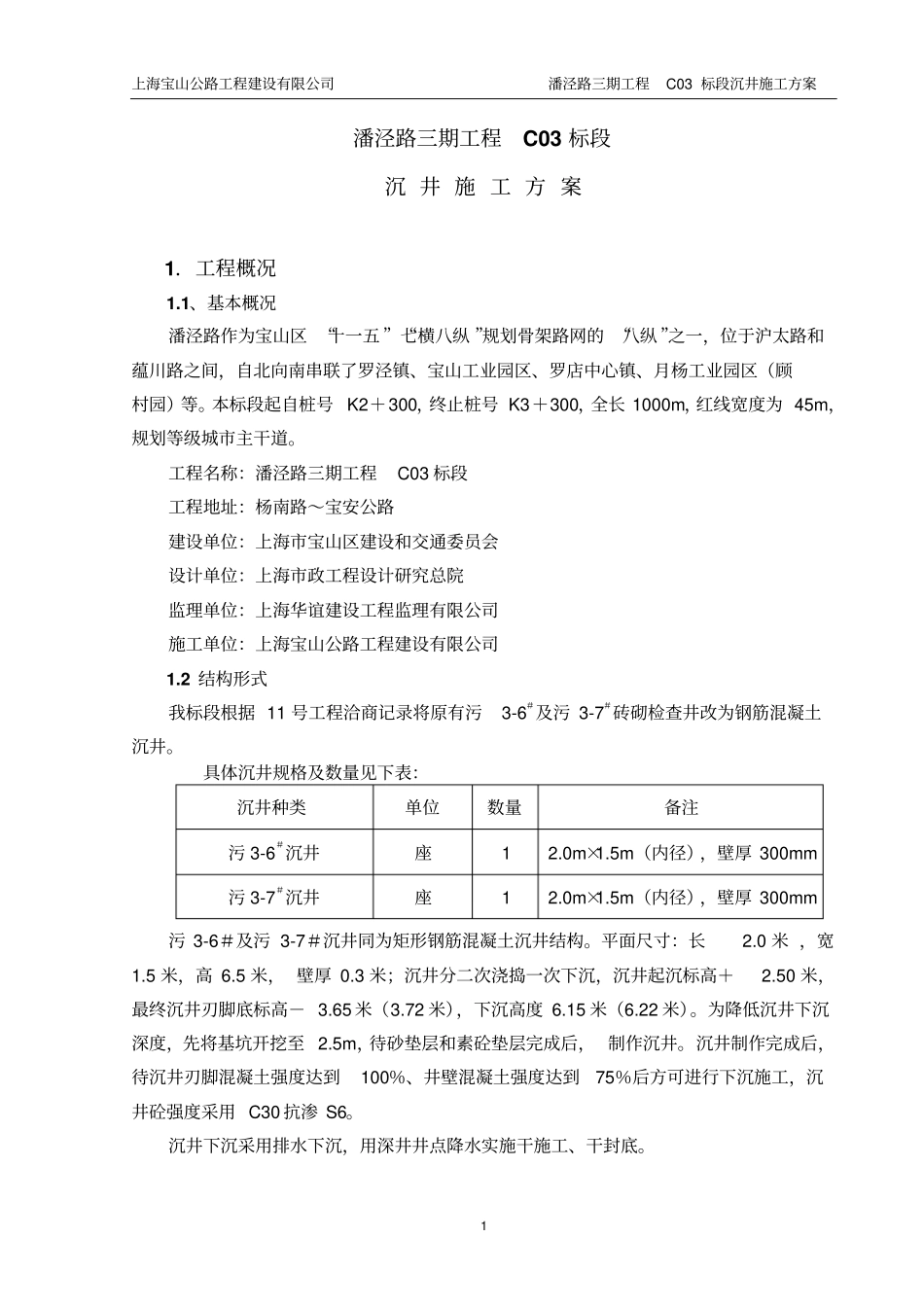

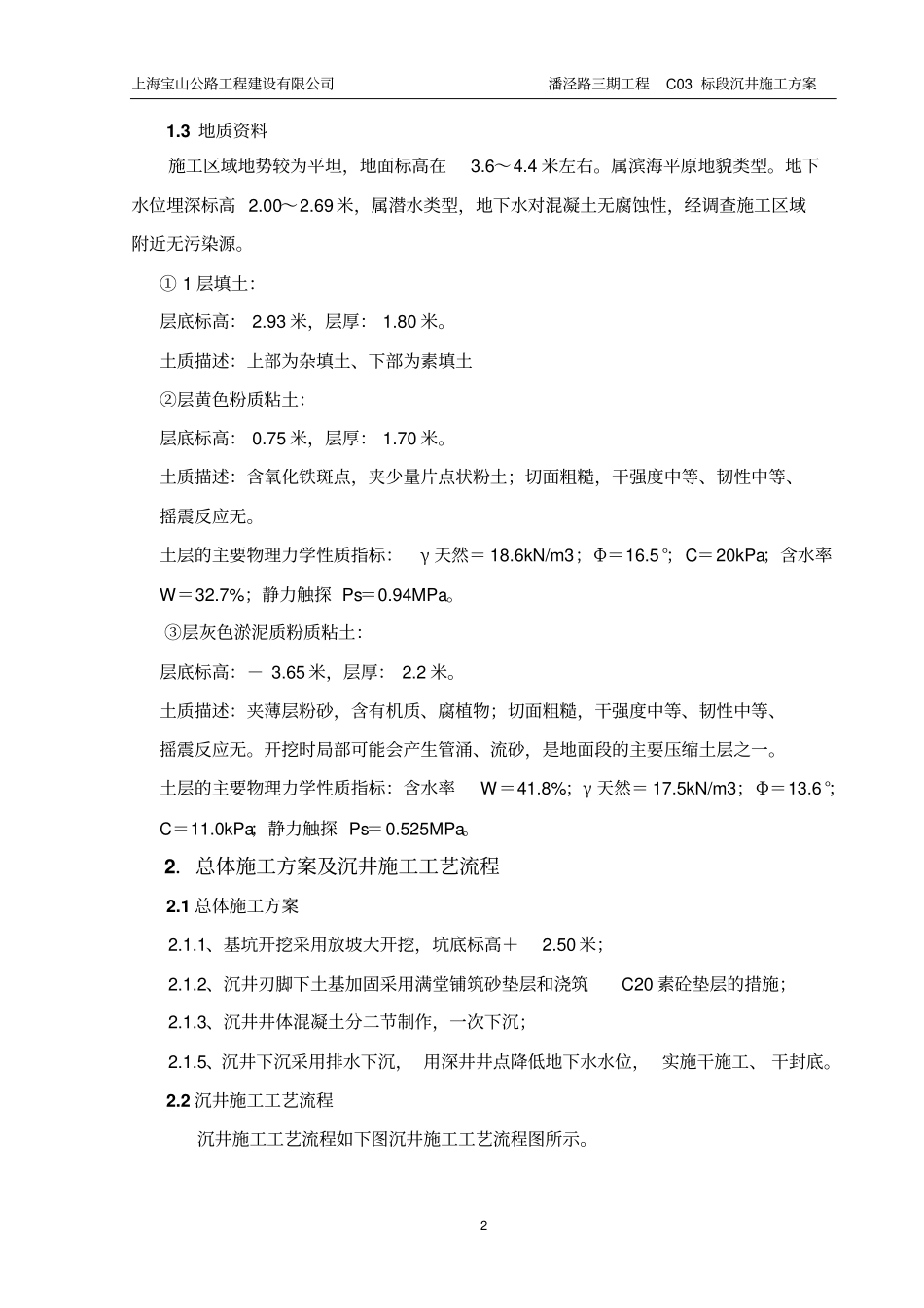

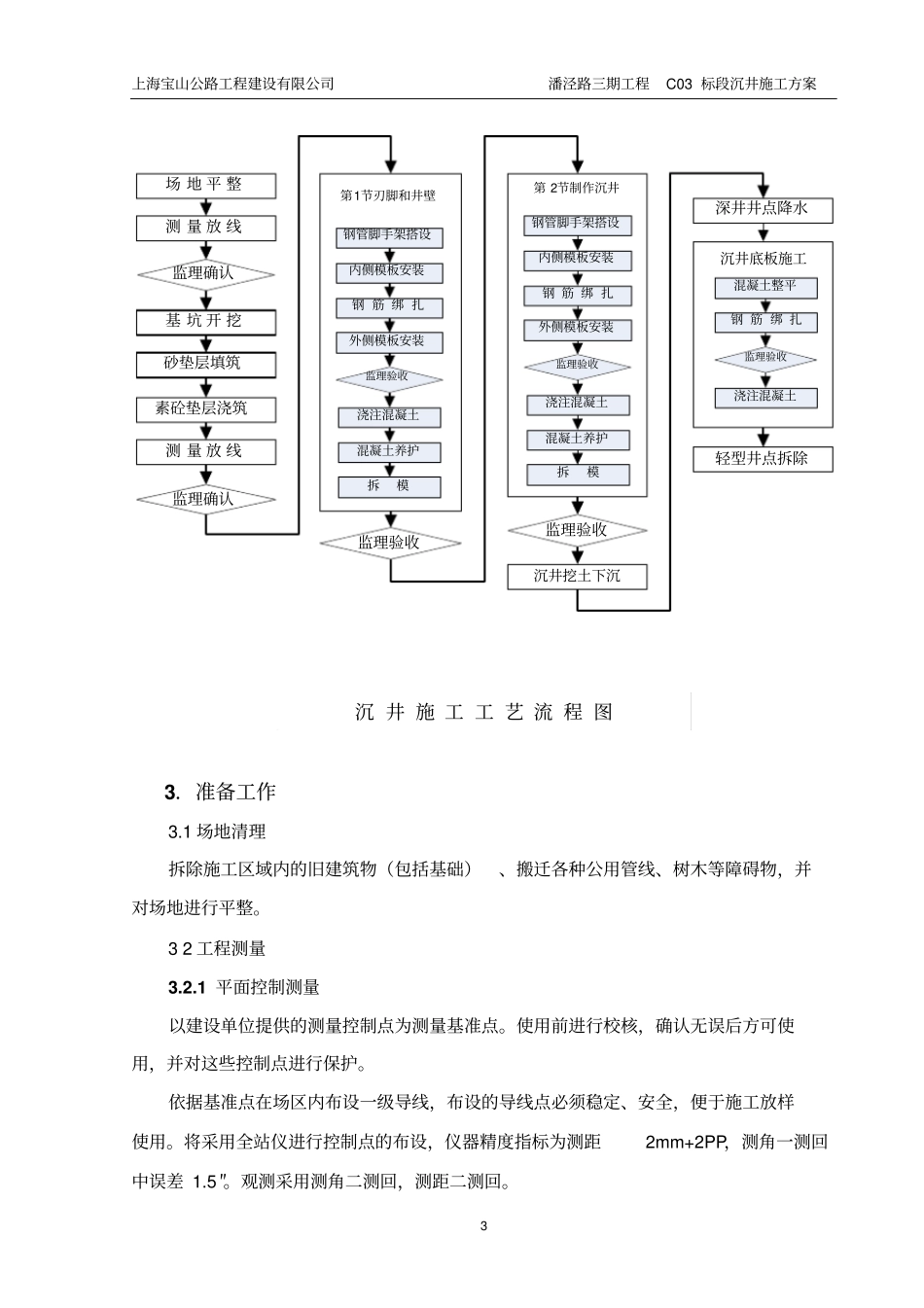

上海宝山公路工程建设有限公司潘泾路三期工程C03标段沉井施工方案1潘泾路三期工程C03标段沉井施工方案1．工程概况1.1、基本概况潘泾路作为宝山区“十一五”“七横八纵”规划骨架路网的“八纵”之一，位于沪太路和蕴川路之间，自北向南串联了罗泾镇、宝山工业园区、罗店中心镇、月杨工业园区（顾村园）等。本标段起自桩号K2＋300，终止桩号K3＋300，全长1000m，红线宽度为45m，规划等级城市主干道。工程名称：潘泾路三期工程C03标段工程地址：杨南路～宝安公路建设单位：上海市宝山区建设和交通委员会设计单位：上海市政工程设计研究总院监理单位：上海华谊建设工程监理有限公司施工单位：上海宝山公路工程建设有限公司1.2结构形式我标段根据11号工程洽商记录将原有污3-6＃及污3-7＃砖砌检查井改为钢筋混凝土沉井。具体沉井规格及数量见下表：沉井种类单位数量备注污3-6＃沉井座12.0m×1.5m（内径），壁厚300mm污3-7＃沉井座12.0m×1.5m（内径），壁厚300mm污3-6＃及污3-7＃沉井同为矩形钢筋混凝土沉井结构。平面尺寸：长2.0米，宽1.5米，高6.5米，壁厚0.3米；沉井分二次浇捣一次下沉，沉井起沉标高＋2.50米，最终沉井刃脚底标高－3.65米（3.72米），下沉高度6.15米（6.22米）。为降低沉井下沉深度，先将基坑开挖至2.5m，待砂垫层和素砼垫层完成后，制作沉井。沉井制作完成后，待沉井刃脚混凝土强度达到100％、井壁混凝土强度达到75％后方可进行下沉施工，沉井砼强度采用C30抗渗S6。沉井下沉采用排水下沉，用深井井点降水实施干施工、干封底。上海宝山公路工程建设有限公司潘泾路三期工程C03标段沉井施工方案21.3地质资料施工区域地势较为平坦，地面标高在3.6～4.4米左右。属滨海平原地貌类型。地下水位埋深标高2.00～2.69米，属潜水类型，地下水对混凝土无腐蚀性，经调查施工区域附近无污染源。①1层填土：层底标高：2.93米，层厚：1.80米。土质描述：上部为杂填土、下部为素填土②层黄色粉质粘土：层底标高：0.75米，层厚：1.70米。土质描述：含氧化铁斑点，夹少量片点状粉土；切面粗糙，干强度中等、韧性中等、摇震反应无。土层的主要物理力学性质指标：γ天然＝18.6kN/m3；Φ＝16.5°；C＝20kPa；含水率W＝32.7%；静力触探Ps＝0.94MPa。③层灰色淤泥质粉质粘土：层底标高：－3.65米，层厚：2.2米。土质描述：夹薄层粉砂，含有机质、腐植物；切面粗糙，干强度中等、韧性中等、摇震反应无。开挖时局部可能会产生管涌、流砂，是地面段的主要压缩土层之一。土层的主要物理力学性质指标：含水率W＝41.8%；γ天然＝17.5kN/m3；Φ＝13.6°；C＝11.0kPa；静力触探Ps＝0.525MPa。2．总体施工方案及沉井施工工艺流程2.1总体施工方案2.1.1、基坑开挖采用放坡大开挖，坑底标高＋2.50米；2.1.2、沉井刃脚下土基加固采用满堂铺筑砂垫层和浇筑C20素砼垫层的措施；2.1.3、沉井井体混凝土分二节制作，一次下沉；2.1.5、沉井下沉采用排水下沉，用深井井点降低地下水水位，实施干施工、干封底。2.2沉井施工工艺流程沉井施工工艺流程如下图沉井施工工艺流程图所示。上海宝山公路工程建设有限公司潘泾路三期工程C03标段沉井施工方案33．准备工作3.1场地清理拆除施工区域内的旧建筑物（包括基础）、搬迁各种公用管线、树木等障碍物，并对场地进行平整。32工程测量3.2.1平面控制测量以建设单位提供的测量控制点为测量基准点。使用前进行校核，确认无误后方可使用，并对这些控制点进行保护。依据基准点在场区内布设一级导线，布设的导线点必须稳定、安全，便于施工放样使用。将采用全站仪进行控制点的布设，仪器精度指标为测距2mm+2PP，测角一测回中误差1.5″。观测采用测角二测回，测距二测回。场地平整测量放线砂垫层填筑基坑开挖素砼垫层浇筑监理确认第1节刃脚和井壁钢管脚手架搭设内侧模板安装钢筋绑扎外侧模板安装监理验收浇注混凝土混凝土养护拆模测量放线沉井底板施工混凝土整平钢筋绑扎浇注混凝土监理验收监理验收轻型井点拆除沉井施工工艺流程图监理确认第2节制作沉井沉井挖土下沉监理验收钢管脚手架搭设内侧模板安装钢筋绑扎外侧模板安装监理验收浇注混凝土混凝土养护拆模深井井点降水上海宝山...
