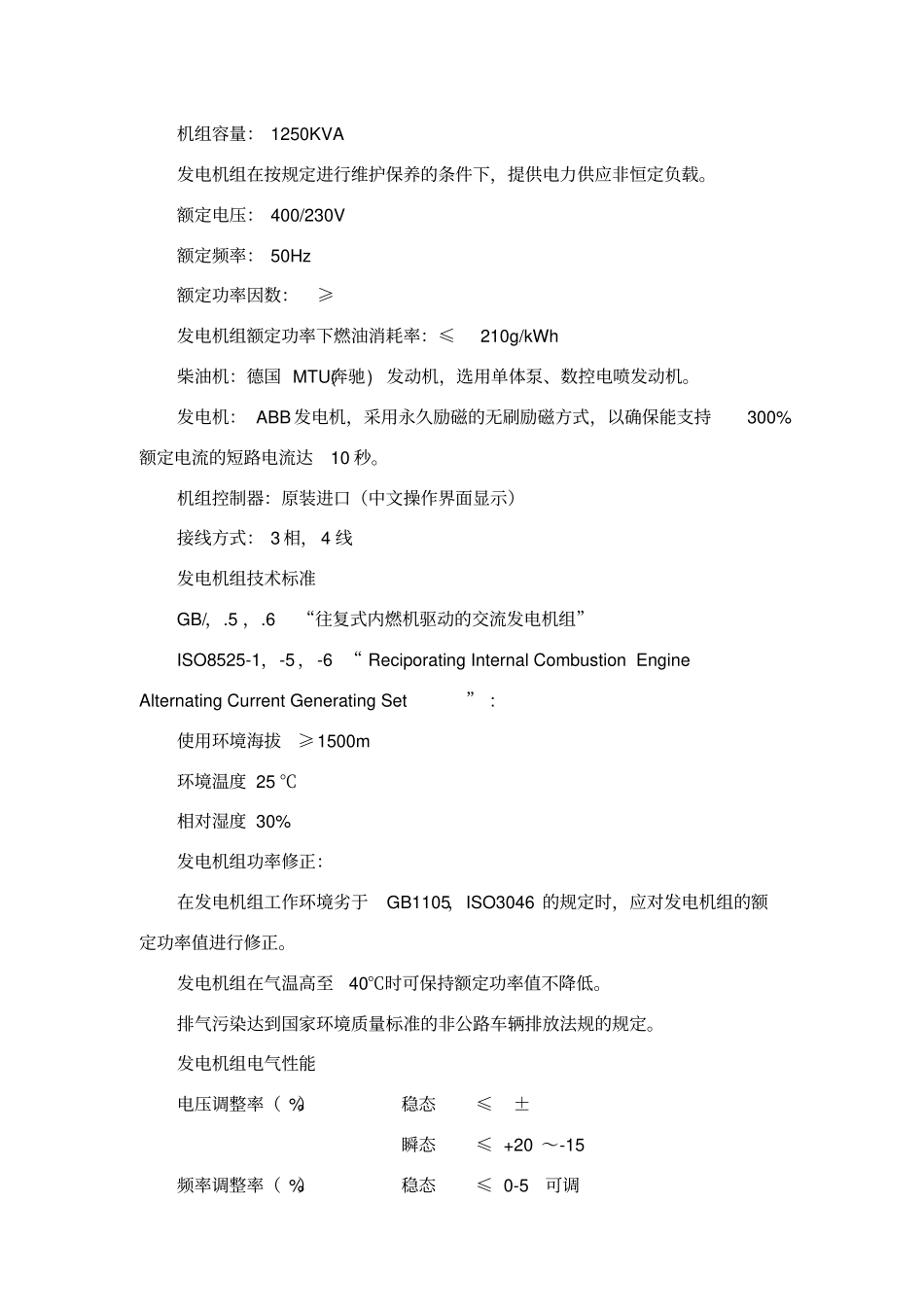

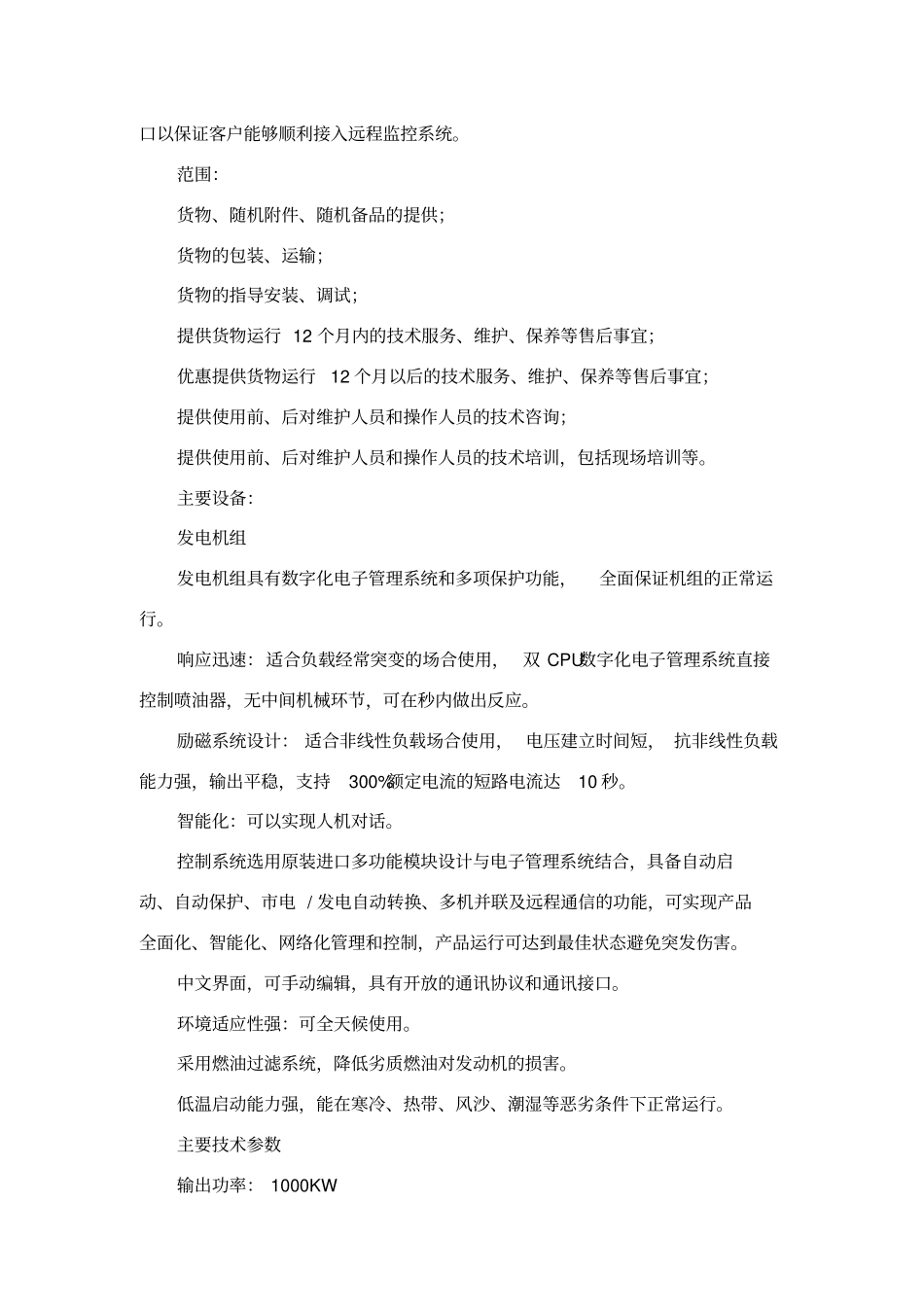

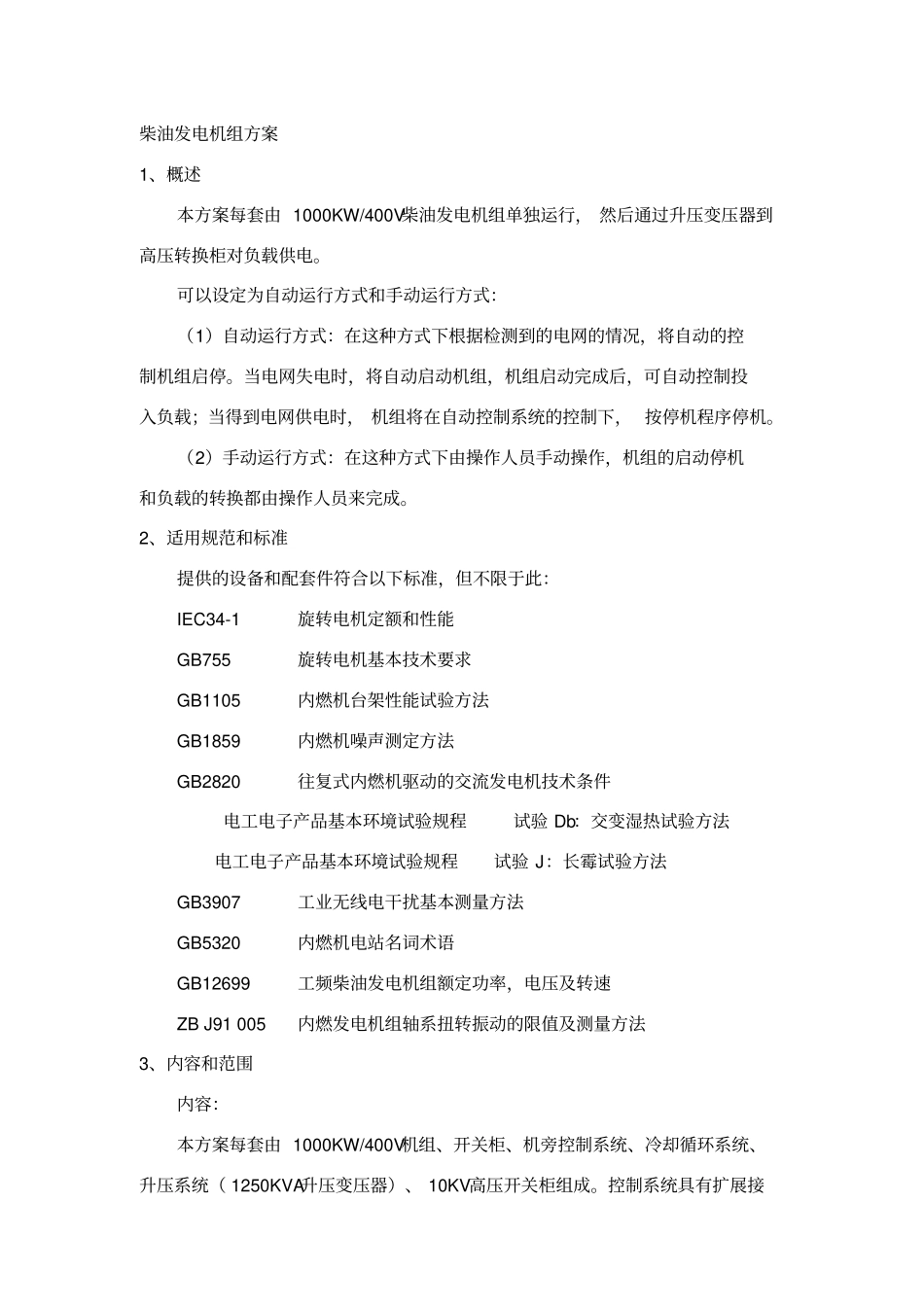

柴油发电机组方案1、概述本方案每套由1000KW/400V柴油发电机组单独运行，然后通过升压变压器到高压转换柜对负载供电。可以设定为自动运行方式和手动运行方式：（1）自动运行方式：在这种方式下根据检测到的电网的情况，将自动的控制机组启停。当电网失电时，将自动启动机组，机组启动完成后，可自动控制投入负载；当得到电网供电时，机组将在自动控制系统的控制下，按停机程序停机。（2）手动运行方式：在这种方式下由操作人员手动操作，机组的启动停机和负载的转换都由操作人员来完成。2、适用规范和标准提供的设备和配套件符合以下标准，但不限于此：IEC34-1旋转电机定额和性能GB755旋转电机基本技术要求GB1105内燃机台架性能试验方法GB1859内燃机噪声测定方法GB2820往复式内燃机驱动的交流发电机技术条件电工电子产品基本环境试验规程试验Db：交变湿热试验方法电工电子产品基本环境试验规程试验J：长霉试验方法GB3907工业无线电干扰基本测量方法GB5320内燃机电站名词术语GB12699工频柴油发电机组额定功率，电压及转速ZBJ91005内燃发电机组轴系扭转振动的限值及测量方法3、内容和范围内容：本方案每套由1000KW/400V机组、开关柜、机旁控制系统、冷却循环系统、升压系统（1250KVA升压变压器）、10KV高压开关柜组成。控制系统具有扩展接口以保证客户能够顺利接入远程监控系统。范围：货物、随机附件、随机备品的提供；货物的包装、运输；货物的指导安装、调试；提供货物运行12个月内的技术服务、维护、保养等售后事宜；优惠提供货物运行12个月以后的技术服务、维护、保养等售后事宜；提供使用前、后对维护人员和操作人员的技术咨询；提供使用前、后对维护人员和操作人员的技术培训，包括现场培训等。主要设备：发电机组发电机组具有数字化电子管理系统和多项保护功能，全面保证机组的正常运行。响应迅速：适合负载经常突变的场合使用，双CPU数字化电子管理系统直接控制喷油器，无中间机械环节，可在秒内做出反应。励磁系统设计：适合非线性负载场合使用，电压建立时间短，抗非线性负载能力强，输出平稳，支持300%额定电流的短路电流达10秒。智能化：可以实现人机对话。控制系统选用原装进口多功能模块设计与电子管理系统结合，具备自动启动、自动保护、市电/发电自动转换、多机并联及远程通信的功能，可实现产品全面化、智能化、网络化管理和控制，产品运行可达到最佳状态避免突发伤害。中文界面，可手动编辑，具有开放的通讯协议和通讯接口。环境适应性强：可全天候使用。采用燃油过滤系统，降低劣质燃油对发动机的损害。低温启动能力强，能在寒冷、热带、风沙、潮湿等恶劣条件下正常运行。主要技术参数输出功率：1000KW机组容量：1250KVA发电机组在按规定进行维护保养的条件下，提供电力供应非恒定负载。额定电压：400/230V额定频率：50Hz额定功率因数：≥发电机组额定功率下燃油消耗率：≤210g/kWh柴油机：德国MTU(奔驰)发动机，选用单体泵、数控电喷发动机。发电机：ABB发电机，采用永久励磁的无刷励磁方式，以确保能支持300%额定电流的短路电流达10秒。机组控制器：原装进口（中文操作界面显示）接线方式：3相，4线发电机组技术标准GB/，.5，.6“往复式内燃机驱动的交流发电机组”ISO8525-1，-5，-6“ReciporatingInternalCombustionEngineAlternatingCurrentGeneratingSet”:使用环境海拔≥1500m环境温度25℃相对湿度30%发电机组功率修正：在发电机组工作环境劣于GB1105，ISO3046的规定时，应对发电机组的额定功率值进行修正。发电机组在气温高至40℃时可保持额定功率值不降低。排气污染达到国家环境质量标准的非公路车辆排放法规的规定。发电机组电气性能电压调整率（%）稳态≤±瞬态≤+20～-15频率调整率（%）稳态≤0-5可调瞬态≤+10～-7负荷突变稳定时间（s）电压≤2频率≤3波动率（%）电压≤频率≤波形失真（%）≤3抑制无线电干扰：符合VDE0875-N级及GB2820的规定。升压变压器技术参数及适用范围1.产品型号：SCB9、SCB102.额定容量：1250KVA3.额定电压：10KV4.额定频率及相数：50HZ，三相5.冷却方式：干式6.设备种类：户外式7.中性点不接地8.环境条件：海拔高度≥1500米...
