第七章电气控制系统常见故障的查找VIP免费

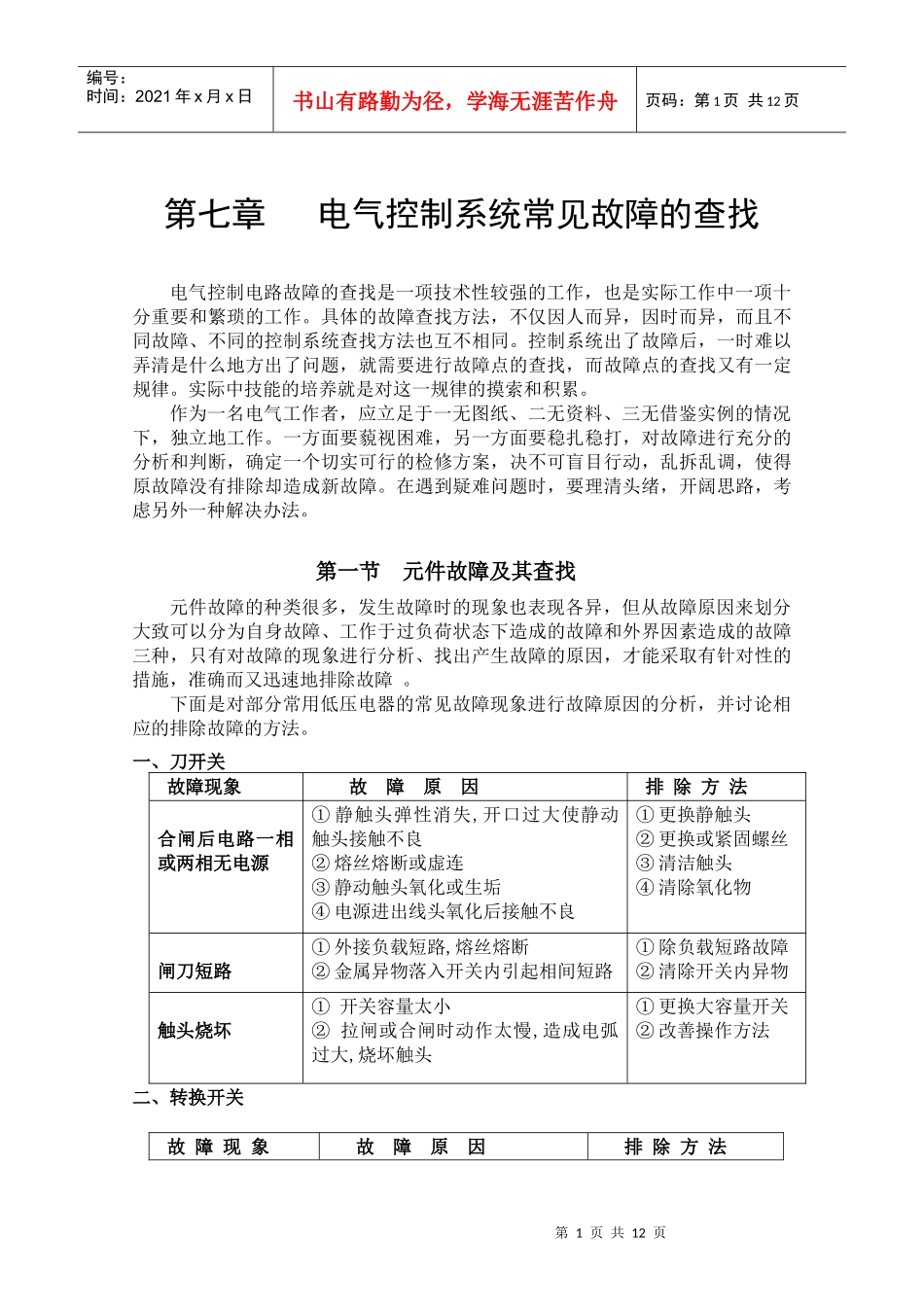

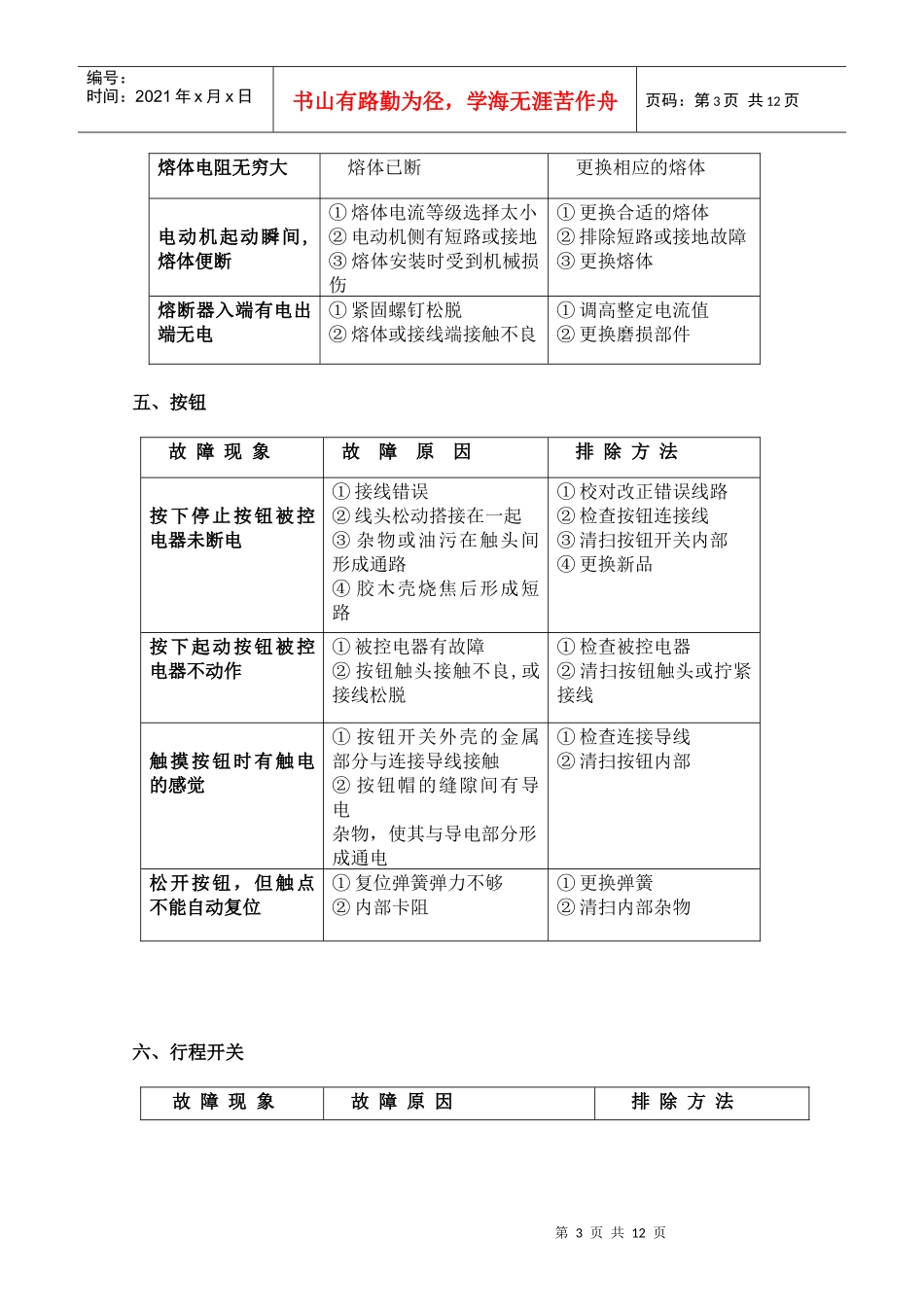

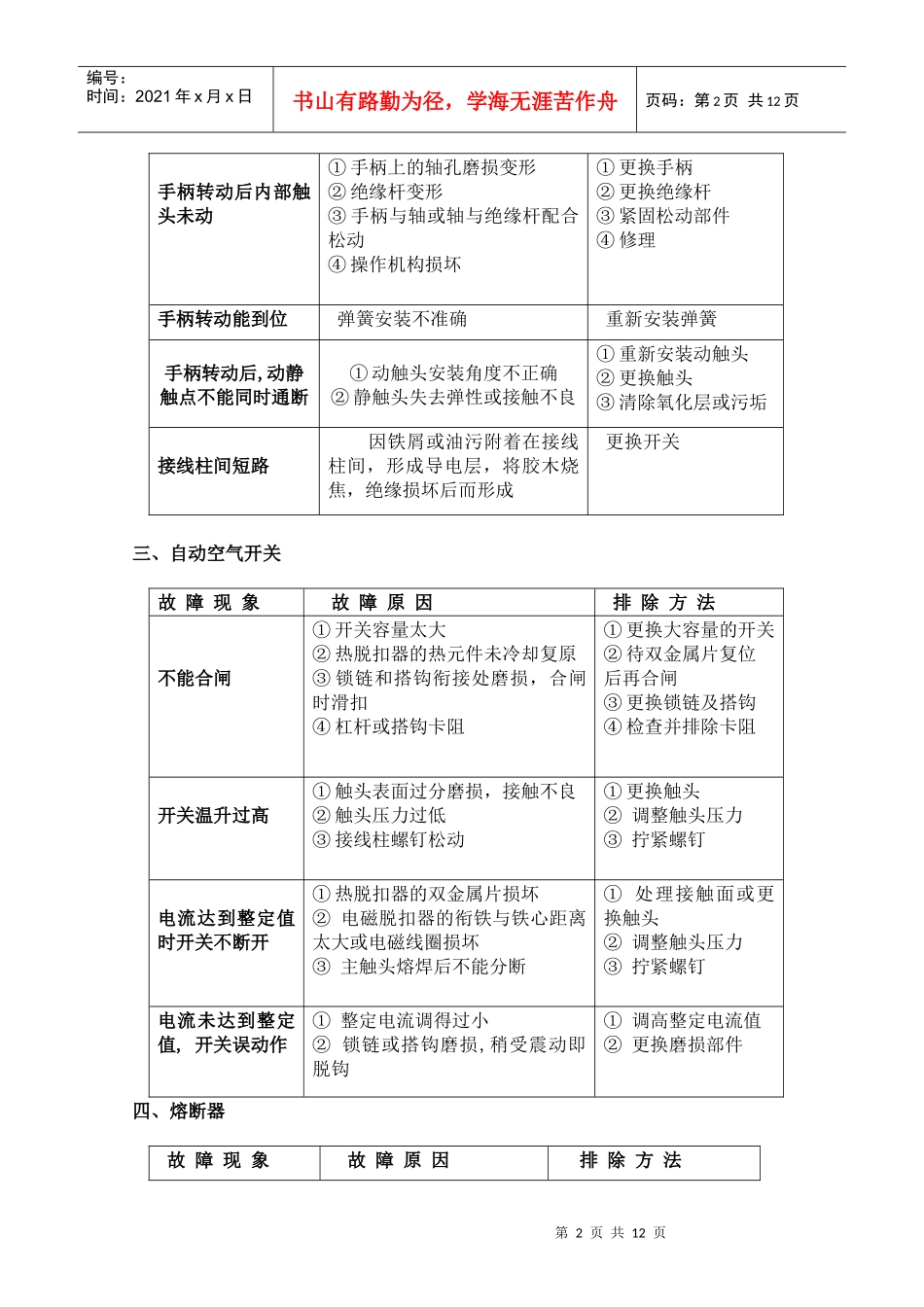

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页第七章电气控制系统常见故障的查找电气控制电路故障的查找是一项技术性较强的工作，也是实际工作中一项十分重要和繁琐的工作。具体的故障查找方法，不仅因人而异，因时而异，而且不同故障、不同的控制系统查找方法也互不相同。控制系统出了故障后，一时难以弄清是什么地方出了问题，就需要进行故障点的查找，而故障点的查找又有一定规律。实际中技能的培养就是对这一规律的摸索和积累。作为一名电气工作者，应立足于一无图纸、二无资料、三无借鉴实例的情况下，独立地工作。一方面要藐视困难，另一方面要稳扎稳打，对故障进行充分的分析和判断，确定一个切实可行的检修方案，决不可盲目行动，乱拆乱调，使得原故障没有排除却造成新故障。在遇到疑难问题时，要理清头绪，开阔思路，考虑另外一种解决办法。第一节元件故障及其查找元件故障的种类很多，发生故障时的现象也表现各异，但从故障原因来划分大致可以分为自身故障、工作于过负荷状态下造成的故障和外界因素造成的故障三种，只有对故障的现象进行分析、找出产生故障的原因，才能采取有针对性的措施，准确而又迅速地排除故障。下面是对部分常用低压电器的常见故障现象进行故障原因的分析，并讨论相应的排除故障的方法。一、刀开关故障现象故障原因排除方法合闸后电路一相或两相无电源①静触头弹性消失,开口过大使静动触头接触不良②熔丝熔断或虚连③静动触头氧化或生垢④电源进出线头氧化后接触不良①更换静触头②更换或紧固螺丝③清洁触头④清除氧化物闸刀短路①外接负载短路,熔丝熔断②金属异物落入开关内引起相间短路①除负载短路故障②清除开关内异物触头烧坏①开关容量太小②拉闸或合闸时动作太慢,造成电弧过大,烧坏触头①更换大容量开关②改善操作方法二、转换开关故障现象故障原因排除方法第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页手柄转动后内部触头未动①手柄上的轴孔磨损变形②绝缘杆变形③手柄与轴或轴与绝缘杆配合松动④操作机构损坏①更换手柄②更换绝缘杆③紧固松动部件④修理手柄转动能到位弹簧安装不准确重新安装弹簧手柄转动后,动静触点不能同时通断①动触头安装角度不正确②静触头失去弹性或接触不良①重新安装动触头②更换触头③清除氧化层或污垢接线柱间短路因铁屑或油污附着在接线柱间，形成导电层，将胶木烧焦，绝缘损坏后而形成更换开关三、自动空气开关故障现象故障原因排除方法不能合闸①开关容量太大②热脱扣器的热元件未冷却复原③锁链和搭钩衔接处磨损，合闸时滑扣④杠杆或搭钩卡阻①更换大容量的开关②待双金属片复位后再合闸③更换锁链及搭钩④检查并排除卡阻开关温升过高①触头表面过分磨损，接触不良②触头压力过低③接线柱螺钉松动①更换触头②调整触头压力③拧紧螺钉电流达到整定值时开关不断开①热脱扣器的双金属片损坏②电磁脱扣器的衔铁与铁心距离太大或电磁线圈损坏③主触头熔焊后不能分断①处理接触面或更换触头②调整触头压力③拧紧螺钉电流未达到整定值,开关误动作①整定电流调得过小②锁链或搭钩磨损,稍受震动即脱钩①调高整定电流值②更换磨损部件四、熔断器故障现象故障原因排除方法第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页熔体电阻无穷大熔体已断更换相应的熔体电动机起动瞬间,熔体便断①熔体电流等级选择太小②电动机侧有短路或接地③熔体安装时受到机械损伤①更换合适的熔体②排除短路或接地故障③更换熔体熔断器入端有电出端无电①紧固螺钉松脱②熔体或接线端接触不良①调高整定电流值②更换磨损部件五、按钮故障现象故障原因排除方法按下停止按钮被控电器未断电①接线错误②线头松动搭接在一起③杂物或油污在触头间形成通路④胶木壳烧焦后形成短路①校对改正错误线路②检查按钮连接线③清扫按钮开关内部④更换新品按下起动按钮被控电器不动作①被控电器有故障②按钮触头接触不良,或接线松脱①检查被控电器②清扫按钮触头或拧紧接线触摸按钮时有触电的感觉①按钮开关外...
