108系列柴油机技术条件-未定版VIP免费

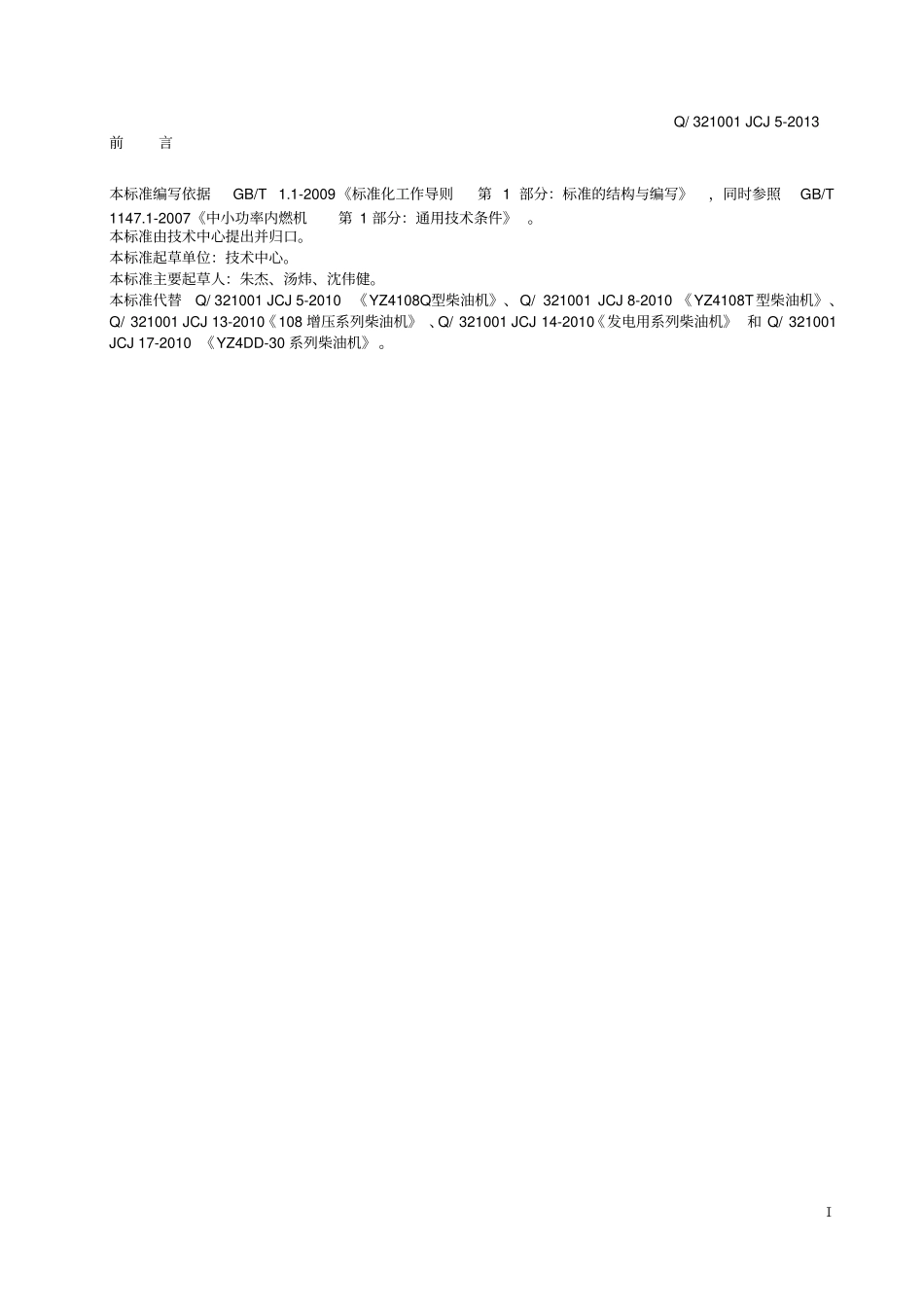

J91Q潍柴动力扬州柴油机有限责任公司企业标准Q/321001JCJ5-2013代替Q/321001JCJ5-2010，Q/321001JCJ8-2010，Q/321001JCJ13-2010，Q/321001JCJ14-2010，Q/321001JCJ17-2010108系列柴油机2013-01-28发布2013-02-01实施潍柴动力扬州柴油机有限责任公司发布企业标准登记表标准号Q/321001JCJ5-2013标准名称108系列柴油机代替Q/321001JCJ5-2010《YZ4108Q型柴油机》、Q/321001JCJ8-2010《YZ4108T型柴油机》、Q/321001JCJ13-2010《108增压系列柴油机》、Q/321001JCJ14-2010《发电用系列柴油机》和Q/321001JCJ17-2010《YZ4DD-30系列柴油机》。主要起草人朱杰、汤炜、沈伟健起草单位负责人王兆前会签人产品开发一室工艺管理室产品开发二室应用工程部VM产品开发室质量部标准化审查朱烻婧审核帅永建批准郭林山发布及实施日期发布：2013-01-28实施：2013-02-01备注Q/321001JCJ5-2013Ⅰ前言本标准编写依据GB/T1.1-2009《标准化工作导则第1部分：标准的结构与编写》，同时参照GB/T1147.1-2007《中小功率内燃机第1部分：通用技术条件》。本标准由技术中心提出并归口。本标准起草单位：技术中心。本标准主要起草人：朱杰、汤炜、沈伟健。本标准代替Q/321001JCJ5-2010《YZ4108Q型柴油机》、Q/321001JCJ8-2010《YZ4108T型柴油机》、Q/321001JCJ13-2010《108增压系列柴油机》、Q/321001JCJ14-2010《发电用系列柴油机》和Q/321001JCJ17-2010《YZ4DD-30系列柴油机》。Q/321001JCJ5-20131108系列柴油机1范围本标准规定了108系列柴油机的技术要求、试验方法、检验规则、标志、包装、运输和贮存等。本标准适用于108系列柴油机（以下简称柴油机）。对有特殊要求的该系列中的产品可在本标准的基础上，另订补充协议。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB252轻柴油GB/T1147.1-2007中小功率内燃机第1部分：通用技术条件GB/T1147.2中小功率内燃机第2部分：试验方法GB3847车用压燃式发动机和压燃式发动机汽车排气烟度排放限值及测量方法GB/T6072.1往复式内燃机性能第1部分：功率、燃料消耗和机油消耗的标定及试验方法通用发动机的附加要求GB9486柴油机稳态排气烟度及测定方法GB11122柴油机油GB/T10327发动机检测用标准轻柴油技术条件GB14097中小功率柴油机噪声限值GB17691车用压燃式、气体燃料点燃式发动机与汽车排气污染物排放限值及测量方法（中国Ⅲ、Ⅳ、Ⅴ阶段）GB/T18297汽车发动机性能试验方法GB18322农用运输车自由加速烟度排放限值及测量方法GB/T19055汽车发动机可靠性试验方法GB19756三轮汽车和低速货车用柴油机排气污染物排放限值及测量方法（中国Ⅰ、Ⅱ阶段）GB20651.1往复式内燃机安全第1部分：压燃式发动机GB20891非道路移动机械用柴油机排气污染物排放限值及测量方法（中国Ⅰ、Ⅱ阶段）JB/T9774中小功率内燃机清洁度限值JB/T51127中小功率内燃机产品可靠性考核QC/T901汽车发动机产品质量检验评定方法3技术要求3.1一般要求3.1.1柴油机产品应按经规定程序批准的产品图样和技术文件制造。零、部件和附件应符合现行的国家标准和行业标准规定。3.1.2型号表示方法3.1.2.1方法一YZ4108□□□设计改进区分号用途特征符号，见表1结构特征符号（增压-Z；增压中冷-ZL；自然吸气缺省）气缸直径气缸数潍柴动力扬州柴油机有限责任公司Q/321001JCJ5-201323.1.2.3方法二YZ4DD□-□排放水平代号（30-国Ⅲ；40-国Ⅳ，国Ⅱ缺省）顺序号气缸直径108mm的订货代号4缸柴油机潍柴动力扬州柴油机有限责任公司3.1.2.3方法三WP4.3□□□变型代号功率代号（发电用发动机采用千瓦数，其它用途用发动机均采用马力数）用途特征符号，见表1产品系列代号3.1.2.4方法四WP4.6□□□变型代号功率代号（发电用发动机采用千瓦数，其它用途用发动机均采用马力数）用途特征符号，见表1产品系列代号表1用途特征符号符号用途特征D陆用发电G工程机械Q汽车T拖拉机3.2技术规格3.2.1主要技术规格和参数（见表2）。3.2.2应按柴油机的用途和特点在使用说明书中给出所需的主要特性曲线。3.2.3应在使用说...
