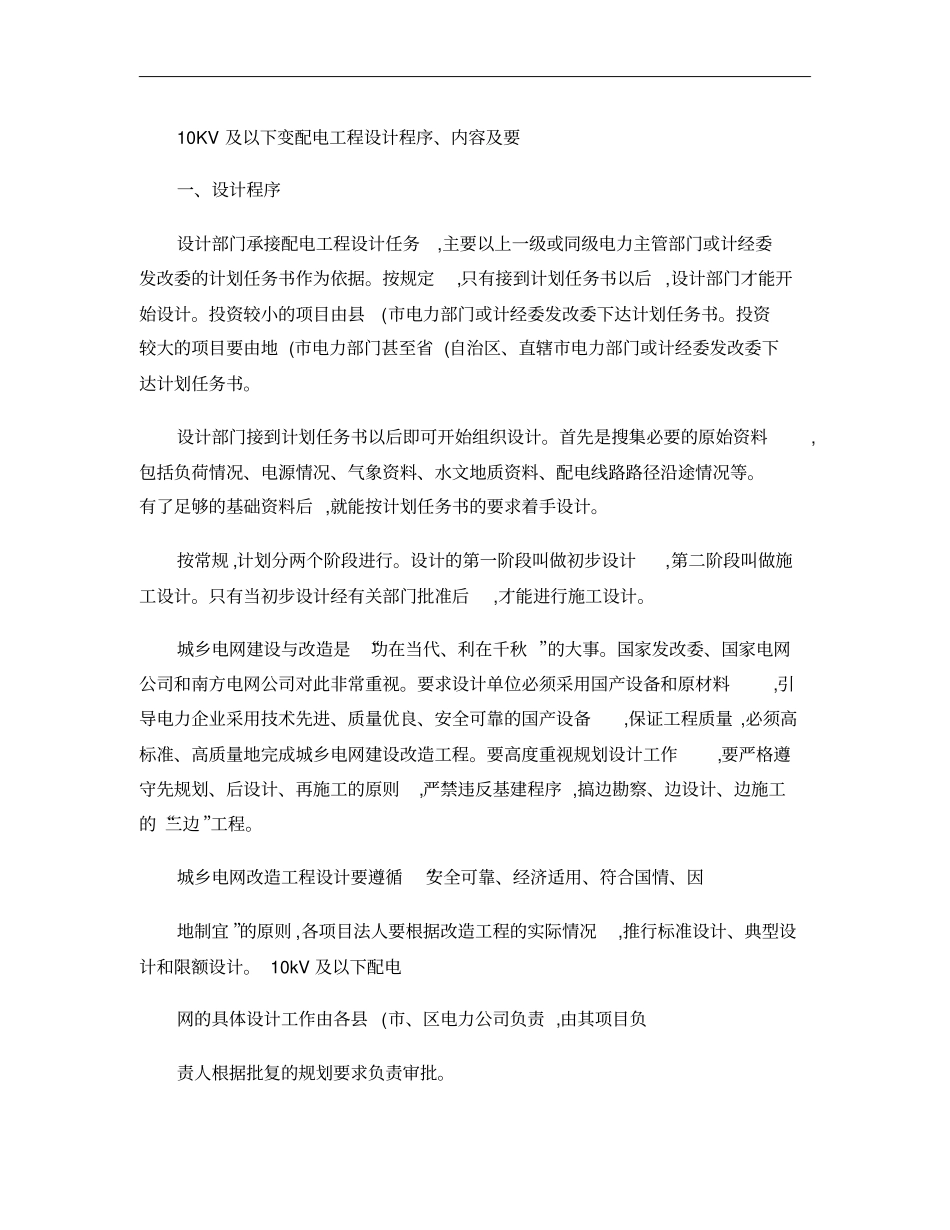

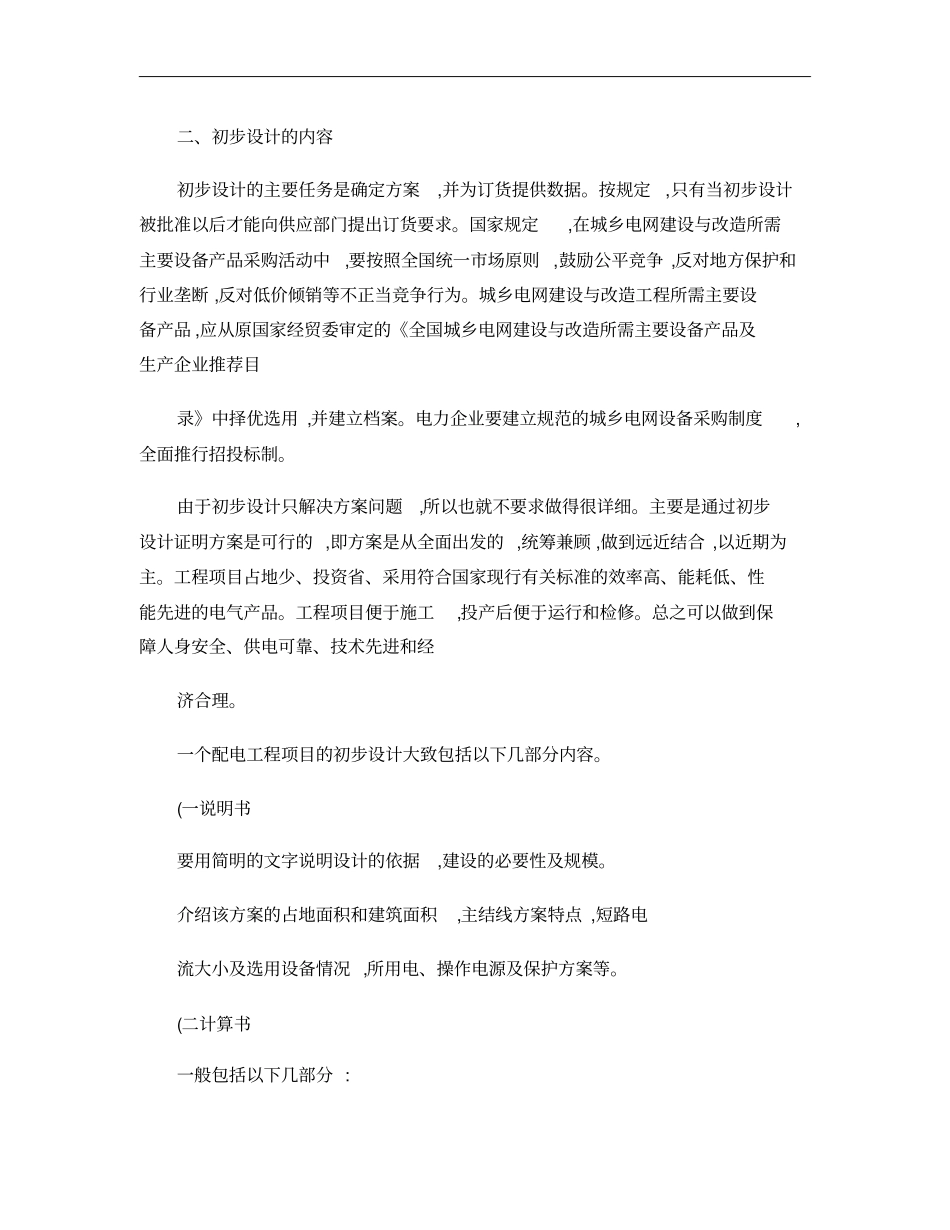

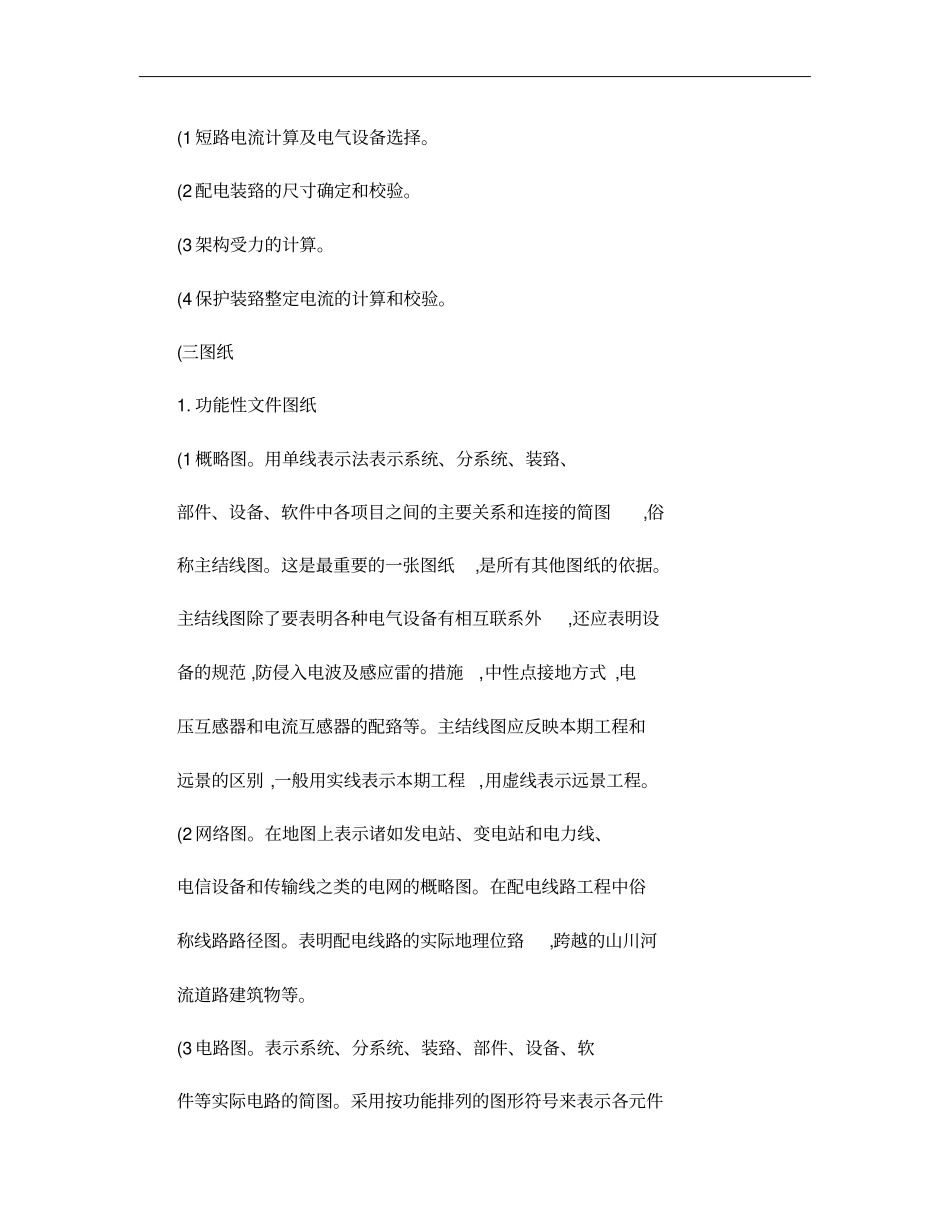

10KV及以下变配电工程设计程序、内容及要一、设计程序设计部门承接配电工程设计任务,主要以上一级或同级电力主管部门或计经委发改委的计划任务书作为依据。按规定,只有接到计划任务书以后,设计部门才能开始设计。投资较小的项目由县(市电力部门或计经委发改委下达计划任务书。投资较大的项目要由地(市电力部门甚至省(自治区、直辖市电力部门或计经委发改委下达计划任务书。设计部门接到计划任务书以后即可开始组织设计。首先是搜集必要的原始资料,包括负荷情况、电源情况、气象资料、水文地质资料、配电线路路径沿途情况等。有了足够的基础资料后,就能按计划任务书的要求着手设计。按常规,计划分两个阶段进行。设计的第一阶段叫做初步设计,第二阶段叫做施工设计。只有当初步设计经有关部门批准后,才能进行施工设计。城乡电网建设与改造是“功在当代、利在千秋”的大事。国家发改委、国家电网公司和南方电网公司对此非常重视。要求设计单位必须采用国产设备和原材料,引导电力企业采用技术先进、质量优良、安全可靠的国产设备,保证工程质量,必须高标准、高质量地完成城乡电网建设改造工程。要高度重视规划设计工作,要严格遵守先规划、后设计、再施工的原则,严禁违反基建程序,搞边勘察、边设计、边施工的“三边”工程。城乡电网改造工程设计要遵循“安全可靠、经济适用、符合国情、因地制宜”的原则,各项目法人要根据改造工程的实际情况,推行标准设计、典型设计和限额设计。10kV及以下配电网的具体设计工作由各县(市、区电力公司负责,由其项目负责人根据批复的规划要求负责审批。二、初步设计的内容初步设计的主要任务是确定方案,并为订货提供数据。按规定,只有当初步设计被批准以后才能向供应部门提出订货要求。国家规定,在城乡电网建设与改造所需主要设备产品采购活动中,要按照全国统一市场原则,鼓励公平竞争,反对地方保护和行业垄断,反对低价倾销等不正当竞争行为。城乡电网建设与改造工程所需主要设备产品,应从原国家经贸委审定的《全国城乡电网建设与改造所需主要设备产品及生产企业推荐目录》中择优选用,并建立档案。电力企业要建立规范的城乡电网设备采购制度,全面推行招投标制。由于初步设计只解决方案问题,所以也就不要求做得很详细。主要是通过初步设计证明方案是可行的,即方案是从全面出发的,统筹兼顾,做到远近结合,以近期为主。工程项目占地少、投资省、采用符合国家现行有关标准的效率高、能耗低、性能先进的电气产品。工程项目便于施工,投产后便于运行和检修。总之可以做到保障人身安全、供电可靠、技术先进和经济合理。一个配电工程项目的初步设计大致包括以下几部分内容。(一说明书要用简明的文字说明设计的依据,建设的必要性及规模。介绍该方案的占地面积和建筑面积,主结线方案特点,短路电流大小及选用设备情况,所用电、操作电源及保护方案等。(二计算书一般包括以下几部分:(1短路电流计算及电气设备选择。(2配电装臵的尺寸确定和校验。(3架构受力的计算。(4保护装臵整定电流的计算和校验。(三图纸1.功能性文件图纸(1概略图。用单线表示法表示系统、分系统、装臵、部件、设备、软件中各项目之间的主要关系和连接的简图,俗称主结线图。这是最重要的一张图纸,是所有其他图纸的依据。主结线图除了要表明各种电气设备有相互联系外,还应表明设备的规范,防侵入电波及感应雷的措施,中性点接地方式,电压互感器和电流互感器的配臵等。主结线图应反映本期工程和远景的区别,一般用实线表示本期工程,用虚线表示远景工程。(2网络图。在地图上表示诸如发电站、变电站和电力线、电信设备和传输线之类的电网的概略图。在配电线路工程中俗称线路路径图。表明配电线路的实际地理位臵,跨越的山川河流道路建筑物等。(3电路图。表示系统、分系统、装臵、部件、设备、软件等实际电路的简图。采用按功能排列的图形符号来表示各元件和联结关系,以表示功能而不需考虑项目的实体尺寸、形状和位臵。如二次结线图、继电保护展开图等。2.位臵文件图纸(1总平面图。这是表示建筑工程服务网络、道路工程、相对于测定点的位臵、地表资料、进入方式和工区总体布局的平面图。体现在架空配电线路上要出“...
