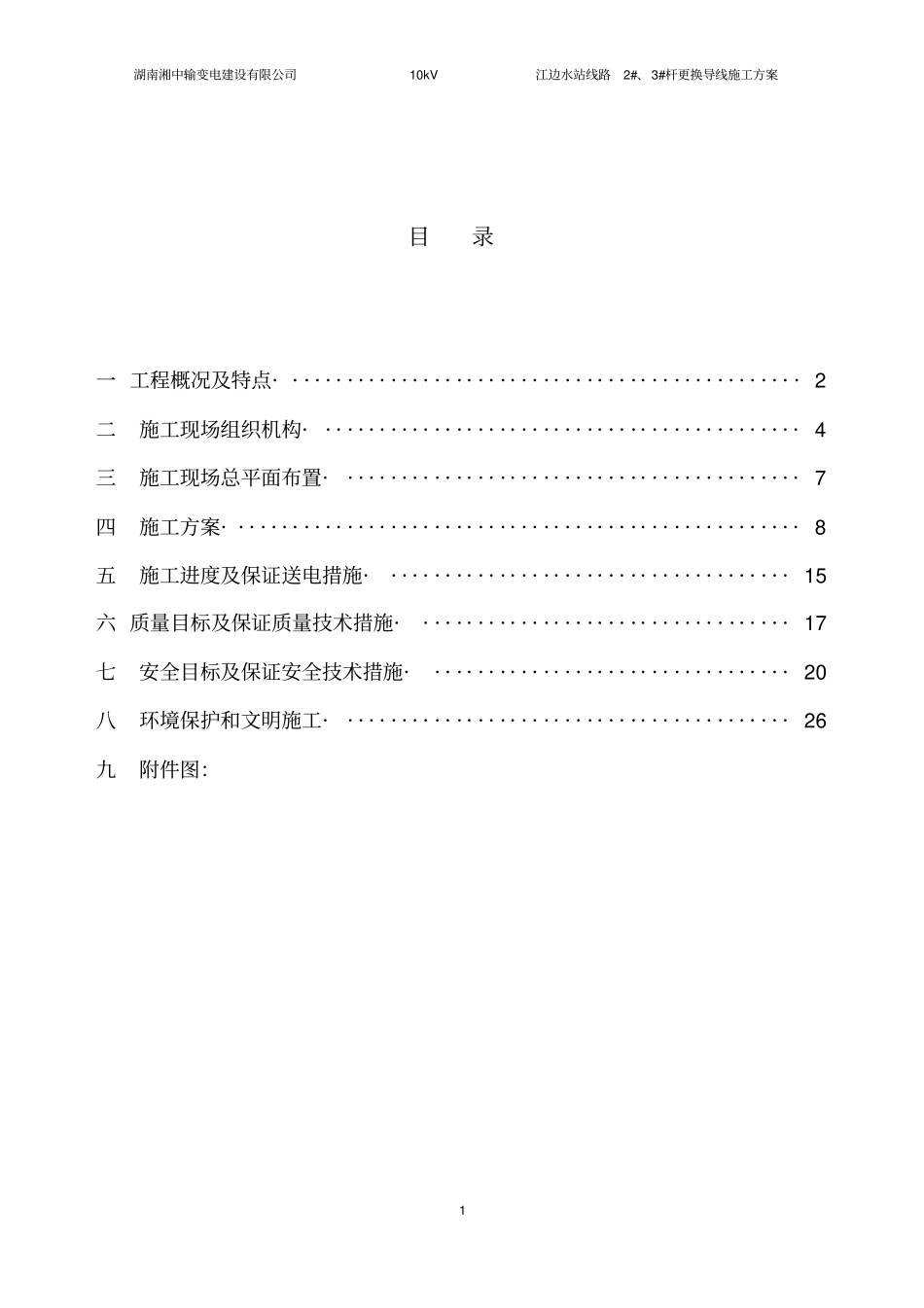

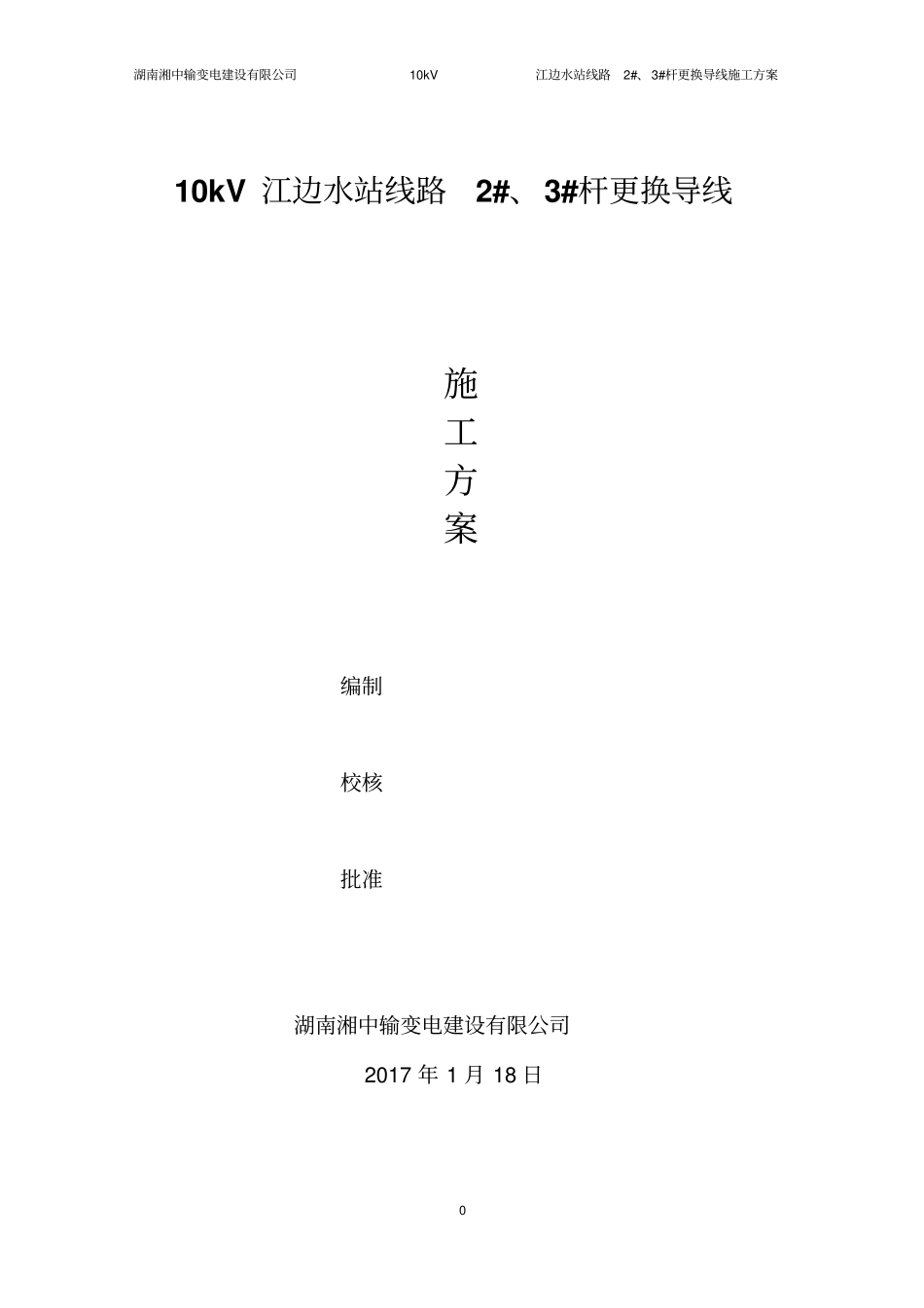

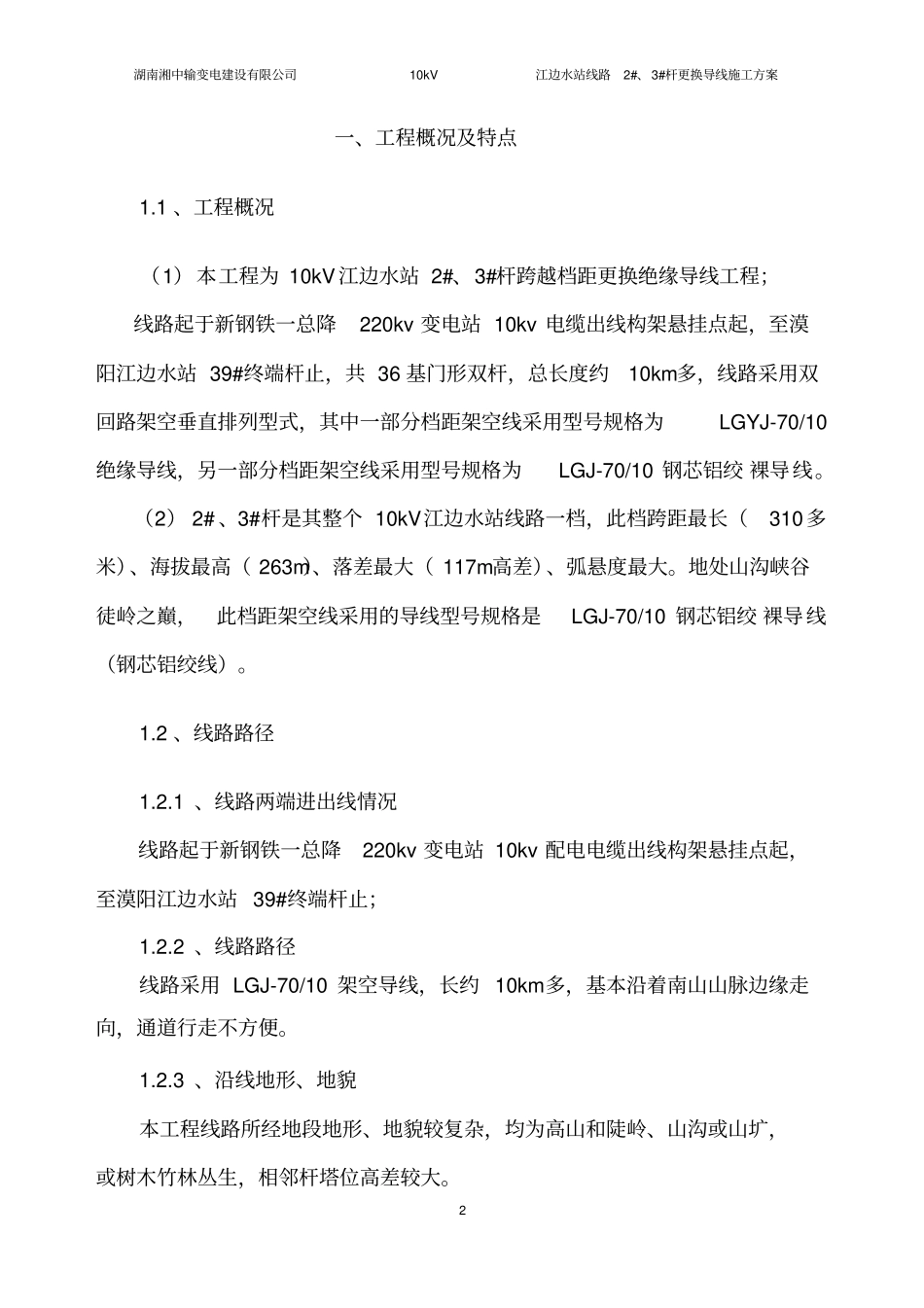

湖南湘中输变电建设有限公司10kV江边水站线路2#、3#杆更换导线施工方案010kV江边水站线路2#、3#杆更换导线施工方案编制校核批准湖南湘中输变电建设有限公司2017年1月18日湖南湘中输变电建设有限公司10kV江边水站线路2#、3#杆更换导线施工方案1目录一工程概况及特点················································2二施工现场组织机构·············································4三施工现场总平面布置···········································7四施工方案·····················································8五施工进度及保证送电措施······································15六质量目标及保证质量技术措施···································17七安全目标及保证安全技术措施··································20八环境保护和文明施工··········································26九附件图：湖南湘中输变电建设有限公司10kV江边水站线路2#、3#杆更换导线施工方案2一、工程概况及特点1.1、工程概况（1）本工程为10kV江边水站2#、3#杆跨越档距更换绝缘导线工程；线路起于新钢铁一总降220kv变电站10kv电缆出线构架悬挂点起，至漠阳江边水站39#终端杆止，共36基门形双杆，总长度约10km多，线路采用双回路架空垂直排列型式，其中一部分档距架空线采用型号规格为LGYJ-70/10绝缘导线，另一部分档距架空线采用型号规格为LGJ-70/10钢芯铝绞裸导线。（2）2#、3#杆是其整个10kV江边水站线路一档，此档跨距最长（310多米）、海拔最高（263m）、落差最大（117m高差）、弧悬度最大。地处山沟峡谷徒岭之巔，此档距架空线采用的导线型号规格是LGJ-70/10钢芯铝绞裸导线（钢芯铝绞线）。1.2、线路路径1.2.1、线路两端进出线情况线路起于新钢铁一总降220kv变电站10kv配电电缆出线构架悬挂点起，至漠阳江边水站39#终端杆止；1.2.2、线路路径线路采用LGJ-70/10架空导线，长约10km多，基本沿着南山山脉边缘走向，通道行走不方便。1.2.3、沿线地形、地貌本工程线路所经地段地形、地貌较复杂，均为高山和陡岭、山沟或山圹，或树木竹林丛生，相邻杆塔位高差较大。湖南湘中输变电建设有限公司10kV江边水站线路2#、3#杆更换导线施工方案31.2.4、交通运输本工程线路沿着南山地形走线，所经地段地形为高山徒岭，山沟峡谷，杆塔位高差较大，故本线路工程施工交通运输不便，甲供施工材料只能送到离新钢铁2公里远汽车能通行位置即临时转运场地，然后改换小型运输工具搬运。临时转运场地位于新钢铁专用铁路穿过涵洞到铜冶炼厂门口往山上方向围墙外前行150米处。小型运输工具即租用农用车或手扶拖拉机沿当地林区傍山简易小道转运到山脚位置，再组织人力肩抬手扛搬运上山至山顶（坡度65度左右，高200米，山坡长大约300多米）。1.3、工程施工范围：1.3.1、施工工程量范围：仅限2#、3#（双杆并列）杆档距，加固此档距两耐张杆杆塔包箍、避雷线构件横担、增加拉线四组等附件加强安装，涉及杆塔基数6基，更换导线总长度约2000m左右（已考虑导线弧垂系数），共五根绝缘导线（其中乙线已有一相更换为绝缘导线）1.3.2、材料供应：本工程材料除线材甲供外，其它辅材都由我公司采购。1.3.4、杆塔型式：圴采用原有双杆门形构架型式，杆塔不更换、不移杆位，导线双垂直排列。杆塔所有的外露铁件及连接件均采取热镀锌或刷漆防腐处理的原有金属部件。1.3.5、导线及防振措施本工程导线采用甲供库存型号规格为JKLGYJ-70/10钢芯铝绞绝缘导线；导线采用原有FD-2型防震锤消震。湖南湘中输变电建设有限公司10kV江边水站线路2#、3#杆更换导线施工方案41.3.6、绝缘子本工程线路所经地段海拔为260多米，污染较低，按《规程》要求，结合该工程实际情况，仍使用2...
