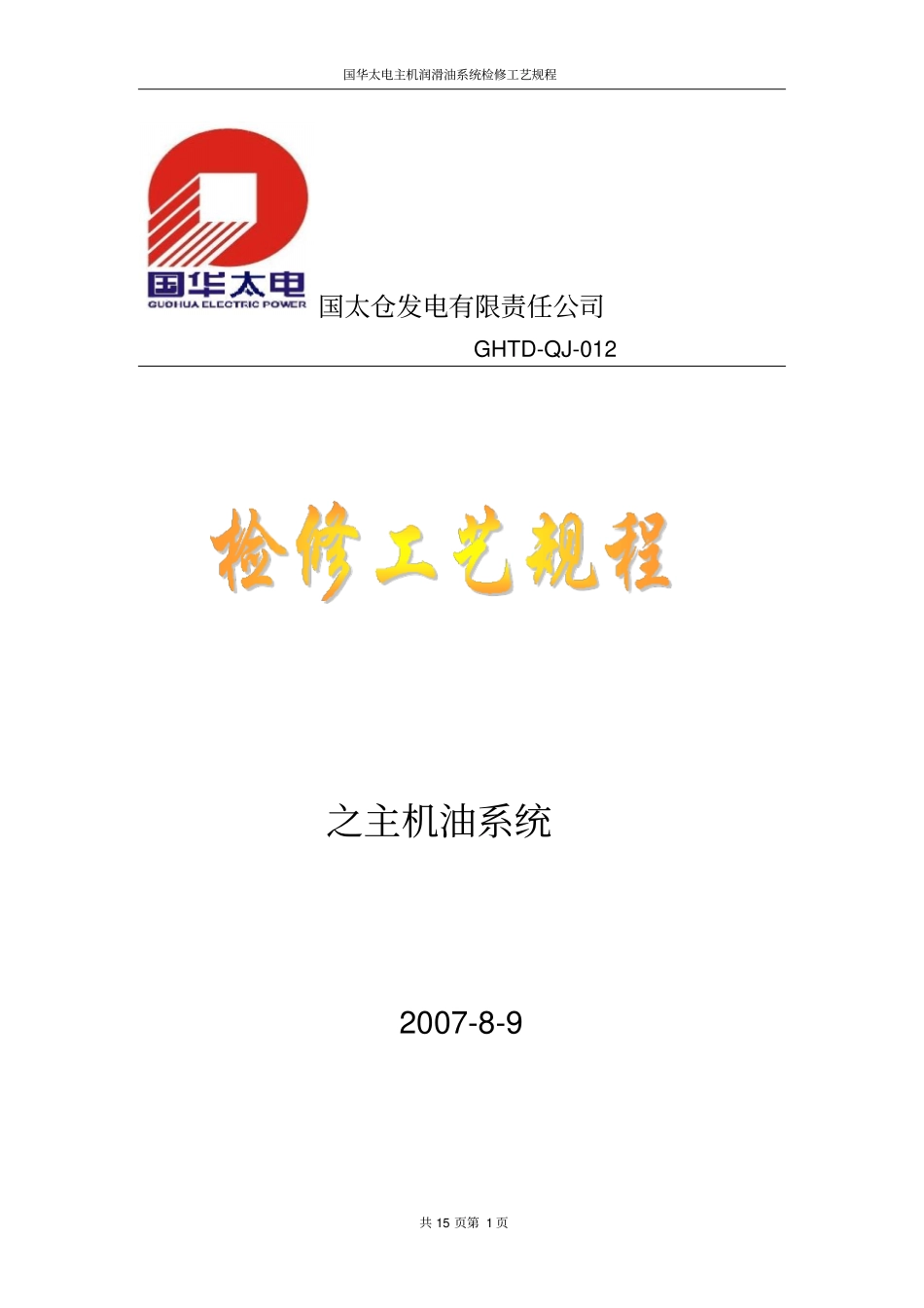

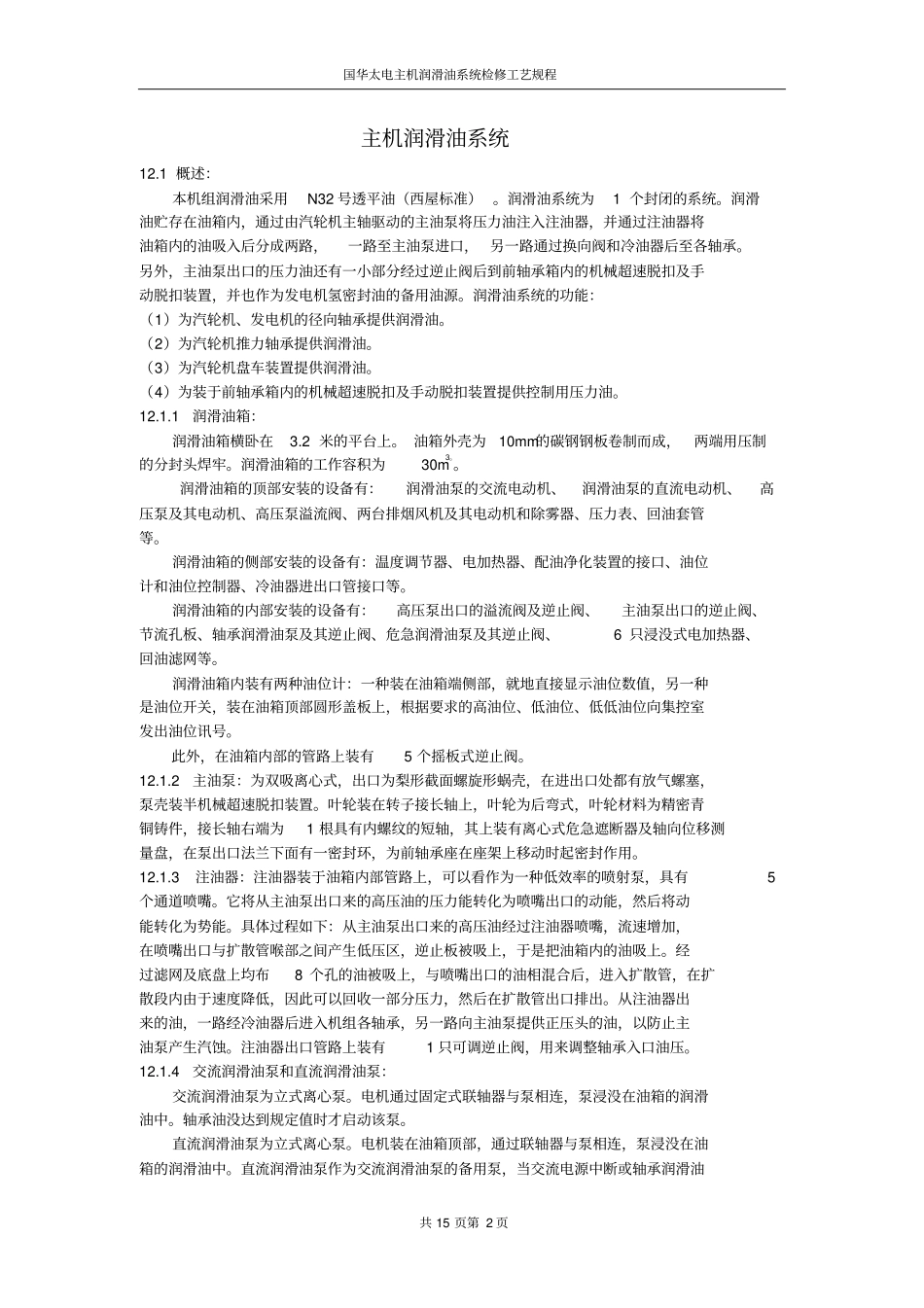

国华太电主机润滑油系统检修工艺规程共15页第1页国太仓发电有限责任公司GHTD-QJ-012之主机油系统2007-8-9国华太电主机润滑油系统检修工艺规程共15页第2页主机润滑油系统12.1概述：本机组润滑油采用N32号透平油（西屋标准）。润滑油系统为1个封闭的系统。润滑油贮存在油箱内，通过由汽轮机主轴驱动的主油泵将压力油注入注油器，并通过注油器将油箱内的油吸入后分成两路，一路至主油泵进口，另一路通过换向阀和冷油器后至各轴承。另外，主油泵出口的压力油还有一小部分经过逆止阀后到前轴承箱内的机械超速脱扣及手动脱扣装置，并也作为发电机氢密封油的备用油源。润滑油系统的功能：（1）为汽轮机、发电机的径向轴承提供润滑油。（2）为汽轮机推力轴承提供润滑油。（3）为汽轮机盘车装置提供润滑油。（4）为装于前轴承箱内的机械超速脱扣及手动脱扣装置提供控制用压力油。12.1.1润滑油箱：润滑油箱横卧在3.2米的平台上。油箱外壳为10mm的碳钢钢板卷制而成，两端用压制的分封头焊牢。润滑油箱的工作容积为30m3。。润滑油箱的顶部安装的设备有：润滑油泵的交流电动机、润滑油泵的直流电动机、高压泵及其电动机、高压泵溢流阀、两台排烟风机及其电动机和除雾器、压力表、回油套管等。润滑油箱的侧部安装的设备有：温度调节器、电加热器、配油净化装置的接口、油位计和油位控制器、冷油器进出口管接口等。润滑油箱的内部安装的设备有：高压泵出口的溢流阀及逆止阀、主油泵出口的逆止阀、节流孔板、轴承润滑油泵及其逆止阀、危急润滑油泵及其逆止阀、6只浸没式电加热器、回油滤网等。润滑油箱内装有两种油位计：一种装在油箱端侧部，就地直接显示油位数值，另一种是油位开关，装在油箱顶部圆形盖板上，根据要求的高油位、低油位、低低油位向集控室发出油位讯号。此外，在油箱内部的管路上装有5个摇板式逆止阀。12.1.2主油泵：为双吸离心式，出口为梨形截面螺旋形蜗壳，在进出口处都有放气螺塞，泵壳装半机械超速脱扣装置。叶轮装在转子接长轴上，叶轮为后弯式，叶轮材料为精密青铜铸件，接长轴右端为1根具有内螺纹的短轴，其上装有离心式危急遮断器及轴向位移测量盘，在泵出口法兰下面有一密封环，为前轴承座在座架上移动时起密封作用。12.1.3注油器：注油器装于油箱内部管路上，可以看作为一种低效率的喷射泵，具有5个通道喷嘴。它将从主油泵出口来的高压油的压力能转化为喷嘴出口的动能，然后将动能转化为势能。具体过程如下：从主油泵出口来的高压油经过注油器喷嘴，流速增加，在喷嘴出口与扩散管喉部之间产生低压区，逆止板被吸上，于是把油箱内的油吸上。经过滤网及底盘上均布8个孔的油被吸上，与喷嘴出口的油相混合后，进入扩散管，在扩散段内由于速度降低，因此可以回收一部分压力，然后在扩散管出口排出。从注油器出来的油，一路经冷油器后进入机组各轴承，另一路向主油泵提供正压头的油，以防止主油泵产生汽蚀。注油器出口管路上装有1只可调逆止阀，用来调整轴承入口油压。12.1.4交流润滑油泵和直流润滑油泵：交流润滑油泵为立式离心泵。电机通过固定式联轴器与泵相连，泵浸没在油箱的润滑油中。轴承油没达到规定值时才启动该泵。直流润滑油泵为立式离心泵。电机装在油箱顶部，通过联轴器与泵相连，泵浸没在油箱的润滑油中。直流润滑油泵作为交流润滑油泵的备用泵，当交流电源中断或轴承润滑油国华太电主机润滑油系统检修工艺规程共15页第3页泵故障时，启动直流润滑油泵向轴承供油。一般当轴承油压下降到0.069～0.076Mpa时，才启动该泵。交流润滑油泵（BOP）和直流润滑油泵（EOP）结构相同，检修工序也基本相同。12.1.5高压泵：高压泵为交流齿轮泵。通过固定式联轴器与电机相连，并组装在1块公用底盘上，再水平装在油箱顶部的圆形盖板上。它由主、从动齿轮、机械密封装置、壳体等到部件组成，泵端采用机械密封。高压泵的出口压力油只供前轴承箱内的机械超速脱扣及手动脱扣装置用，并也作为发电机氢密封油的备用油源。当机组启动或停机时，主油泵出口压力达不到要求时才启动该泵。在泵的出口管上装有2溢流阀，用来调整泵的出口油压。12.1.6排烟风机装置：油箱顶盖上装有两台排烟风...
