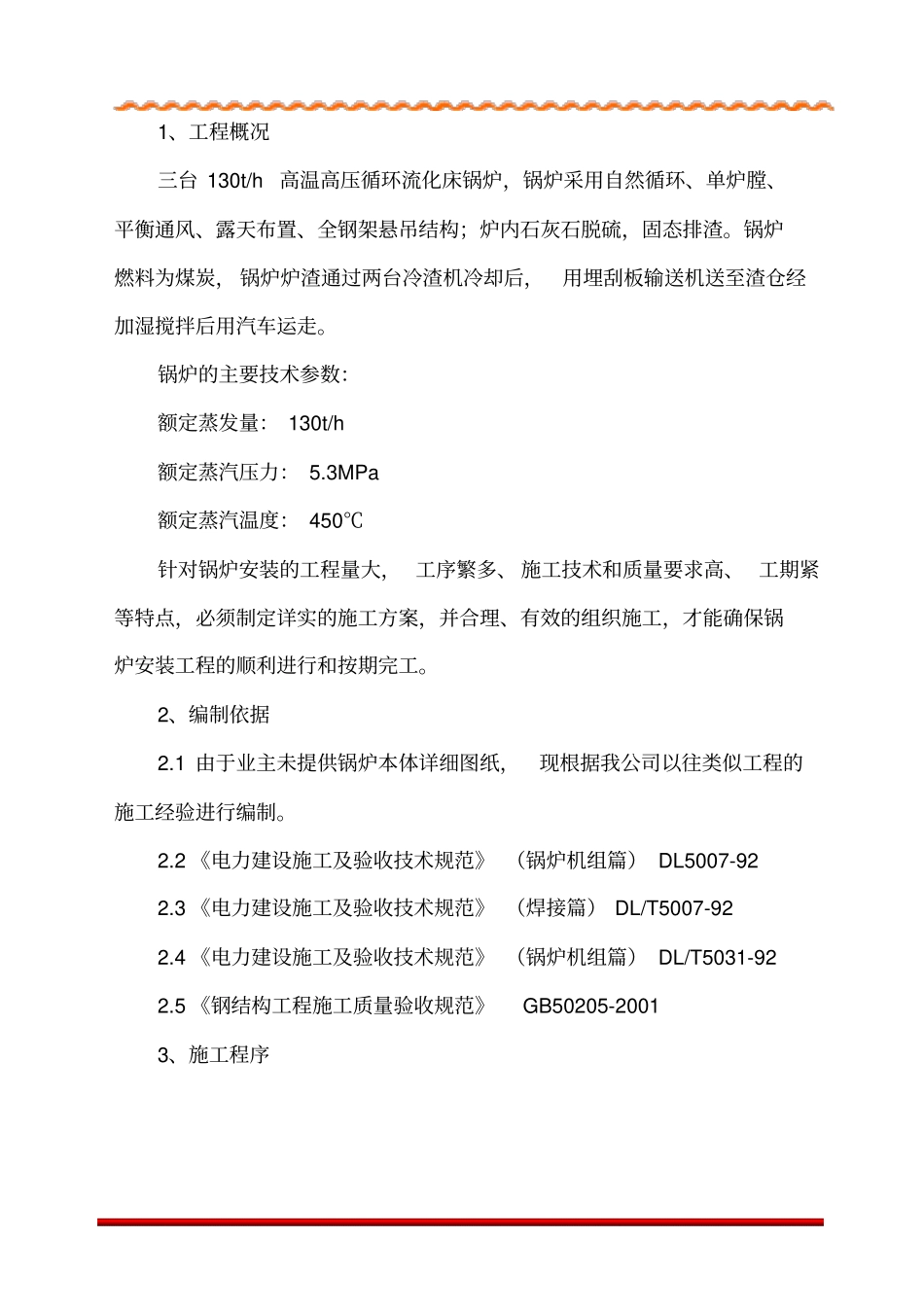

130t/h循环流化床锅炉安装施工方案编制:审核:XX集团有限公司二○○七年三月八日目录1、工程概况2、编制依据3、施工程序4、施工准备及基础验收处理5、施工方法6、锅筒安装7、集箱安装8、水冷壁及本体管路安装9、旋风分离器安装10、空气预热器安装11、省煤器安装12、过热器安装13、燃烧装置安装14、水压试验15、筑炉保温施工16、烘炉17、煮炉18、严密性试验及锅炉试运行19、质量保证措施20、安全保证措施及文明施工21、主要施工机具一览表22、劳动力配备一览表1、工程概况三台130t/h高温高压循环流化床锅炉,锅炉采用自然循环、单炉膛、平衡通风、露天布置、全钢架悬吊结构;炉内石灰石脱硫,固态排渣。锅炉燃料为煤炭,锅炉炉渣通过两台冷渣机冷却后,用埋刮板输送机送至渣仓经加湿搅拌后用汽车运走。锅炉的主要技术参数:额定蒸发量:130t/h额定蒸汽压力:5.3MPa额定蒸汽温度:450℃针对锅炉安装的工程量大,工序繁多、施工技术和质量要求高、工期紧等特点,必须制定详实的施工方案,并合理、有效的组织施工,才能确保锅炉安装工程的顺利进行和按期完工。2、编制依据2.1由于业主未提供锅炉本体详细图纸,现根据我公司以往类似工程的施工经验进行编制。2.2《电力建设施工及验收技术规范》(锅炉机组篇)DL5007-922.3《电力建设施工及验收技术规范》(焊接篇)DL/T5007-922.4《电力建设施工及验收技术规范》(锅炉机组篇)DL/T5031-922.5《钢结构工程施工质量验收规范》GB50205-20013、施工程序4、施工准备及基础验收处理4.1施工准备4.1.1技术准备熟悉锅炉图纸,技术资料,依据现行的锅炉规程、规范、技术标准及施工合同,编制锅炉安装方案、施工计划及技术措施。4.1.2图纸会审在收到施工图以后,熟悉图纸及规范,并组织专业图纸汇审,邀请制造厂代表和业主参加。4.1.3技术交底根据施工方案,由工程师召集施工队长、班组长进行技术交底,并发放施工图纸、相关规范以及工程师编制的技术交底单。4.4.4物资准备依据编制的施工方案,准备施工用机、器具、消耗材料。基础验收材料验收钢架组对安装锅筒安装集箱安装水冷壁组对安装旋风分离器安装梯子平台安装空气预热器安装省煤器安装低温过热器安装高温过热器安装本体管道安装水压试验燃烧点火系统安装锅炉系统空气试验外护板安装筑炉、保温烘炉、煮炉严密性试验及试运行(1)人力动员由于工期紧、任务重,根据施工人力动员计划表配置人力资源(2)施工场地准备:根据组合场地大小和工期的要求,考虑到水冷壁,水冷旋风筒,包墙的组合工作要同时进行,所以搭设的平台要大些,还要考虑设备堆放场地需要的面积(见下图)在组合平台侧,设置各工种工具室、氧气-乙炔堆场、电焊机室、现场材料堆放场地、二级库房及休息室。(3)施工用水、电的准备。(4)施工用机具和材料准备。4.2基础验收划线4.2.1基础验收根据锅炉结构图、验收土建基础,其各项偏差应符合电建规相应规定值。4.2.2刻线和垫铁布置6000025000水冷壁组合平包墙过热器组合平台低温过热器组合平台1000基础验收后,如下图所示,依照施工图和土建给定的基准中心线,划出锅炉膛中心线,炉前基准线、钢柱纵横中心线、汽包中心线进行基础的划线,划线偏差应小于规范要求;根据锅炉厂提供的载荷图进行垫铁布置,垫铁布置要求垫铁同底板接触面积大于70%。5、施工方法5.1钢结构的安装5.1.1概述由于本锅炉为悬吊式结构,锅炉全部重量由钢结构来承担。所有的立柱及其连接梁、拉条和顶板梁构成了整体框架,锅炉本体框架采用焊接连接。5.1.2锅炉基础划线和柱底板安装锅炉基础划线:见锅炉基础图。根据土建施工提供的基准点,在基础的上方拉两根直径为0.5mm的钢线,且两线相互垂直,为了拉紧钢线,在钢线的两端系上2~4Kg的重锤。在两根钢线中,其中一根与锅炉中心线平行,为锅炉横向中心线的基准线,另一根为锅炉纵向中心线的基准线。以这两条基准线为基础,再根据锅炉零米层基础平面布置图,通过拉钢线并吊线坠的方法,进一步测量出每排立柱的中心线。最后测量对角线进一步验证所得的基础中心线是否正确。柱底板安装:柱底板上平面标高根据设计确定,并考虑1米标高线与柱汽包中心线锅炉中心...
