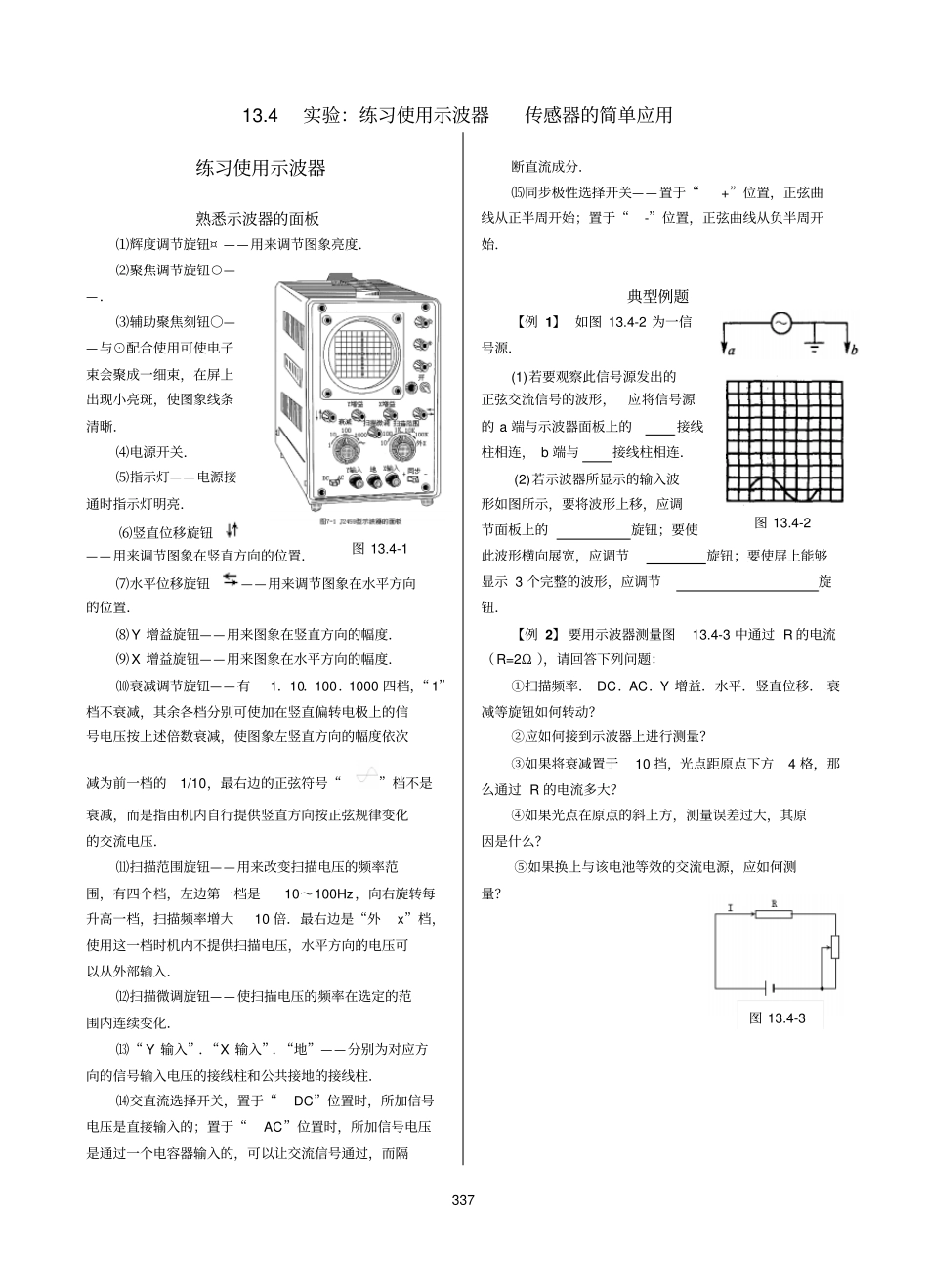

4实验：练习使用示波器传感器的简单应用练习使用示波器熟悉示波器的面板⑴辉度调节旋钮¤——用来调节图象亮度．⑵聚焦调节旋钮⊙——．⑶辅助聚焦刻钮○——与⊙配合使用可使电子束会聚成一细束，在屏上出现小亮斑，使图象线条清晰．⑷电源开关．⑸指示灯——电源接通时指示灯明亮．⑹竖直位移旋钮——用来调节图象在竖直方向的位置．⑺水平位移旋钮——用来调节图象在水平方向的位置．⑻Y增益旋钮——用来图象在竖直方向的幅度．⑼X增益旋钮——用来图象在水平方向的幅度．⑽衰减调节旋钮——有1．10．100．1000四档，“1”档不衰减，其余各档分别可使加在竖直偏转电极上的信号电压按上述倍数衰减，使图象左竖直方向的幅度依次减为前一档的1/10，最右边的正弦符号“”档不是衰减，而是指由机内自行提供竖直方向按正弦规律变化的交流电压．⑾扫描范围旋钮——用来改变扫描电压的频率范围，有四个档，左边第一档是10～100Hz，向右旋转每升高一档，扫描频率增大10倍．最右边是“外x”档，使用这一档时机内不提供扫描电压，水平方向的电压可以从外部输入．⑿扫描微调旋钮——使扫描电压的频率在选定的范围内连续变化．⒀“Y输入”．“X输入”．“地”——分别为对应方向的信号输入电压的接线柱和公共接地的接线柱．⒁交直流选择开关，置于“DC”位置时，所加信号电压是直接输入的；置于“AC”位置时，所加信号电压是通过一个电容器输入的，可以让交流信号通过，而隔断直流成分．⒂同步极性选择开关——置于“+”位置，正弦曲线从正半周开始；置于“-”位置，正弦曲线从负半周开始．典型例题【例1】如图13

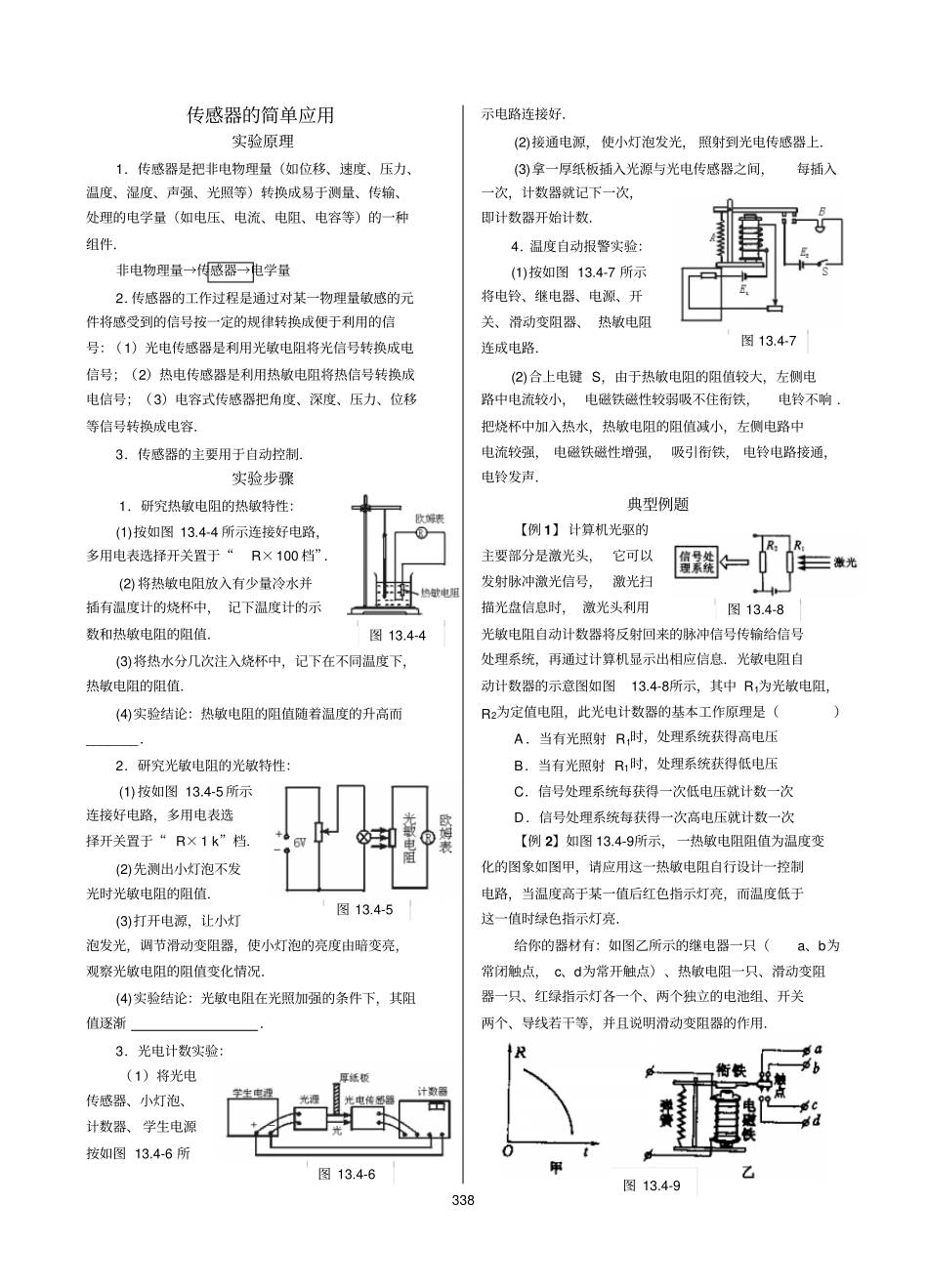

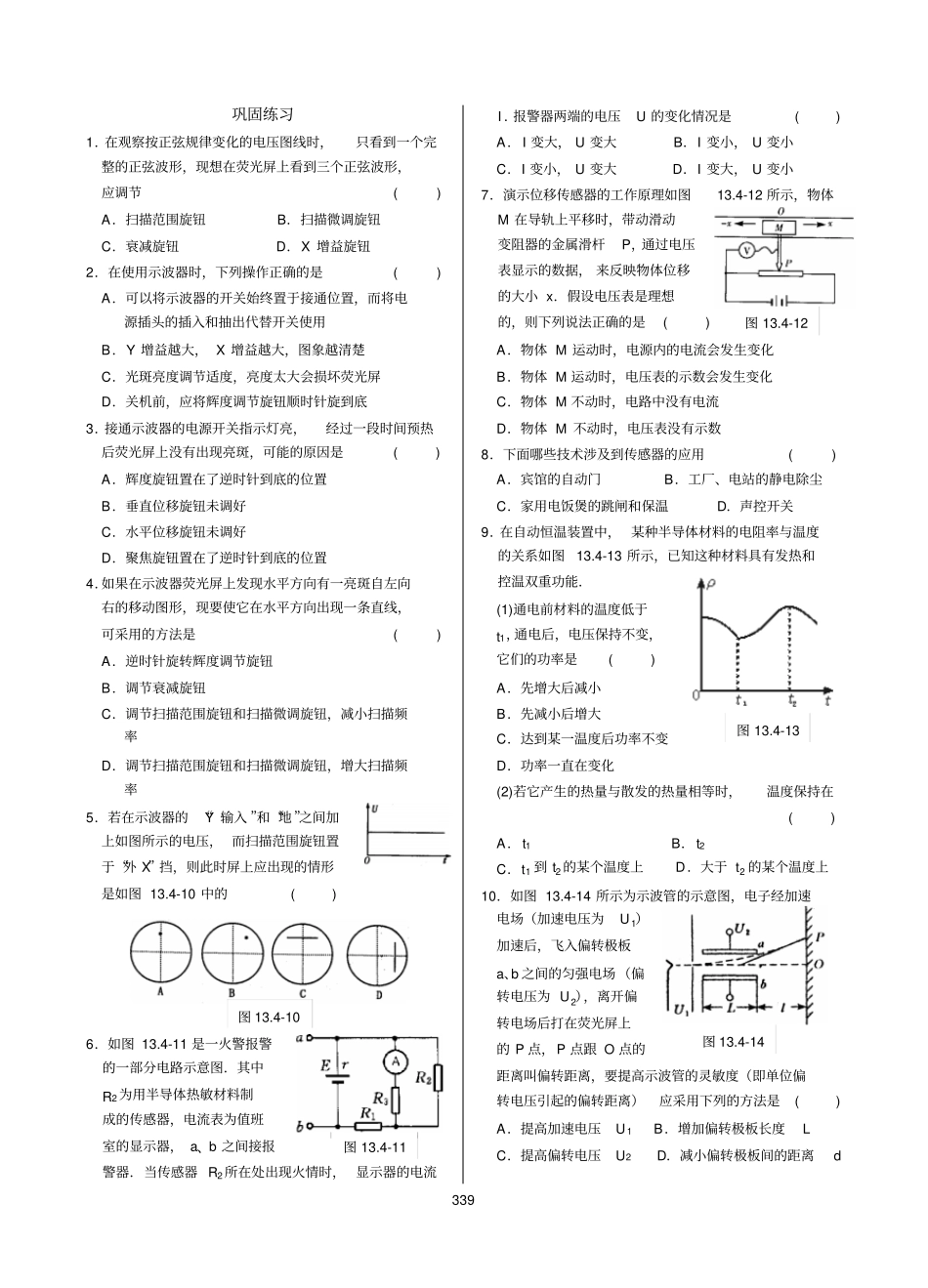

4-2为一信号源．(1)若要观察此信号源发出的正弦交流信号的波形，应将信号源的a端与示波器面板上的接线柱相连，b端与接线柱相连．(2)若示波器所显示的输入波形如图所示，要将波形上移，应调节面板上的旋钮；要使此波形横向展宽，应调节旋钮；要使屏上能
