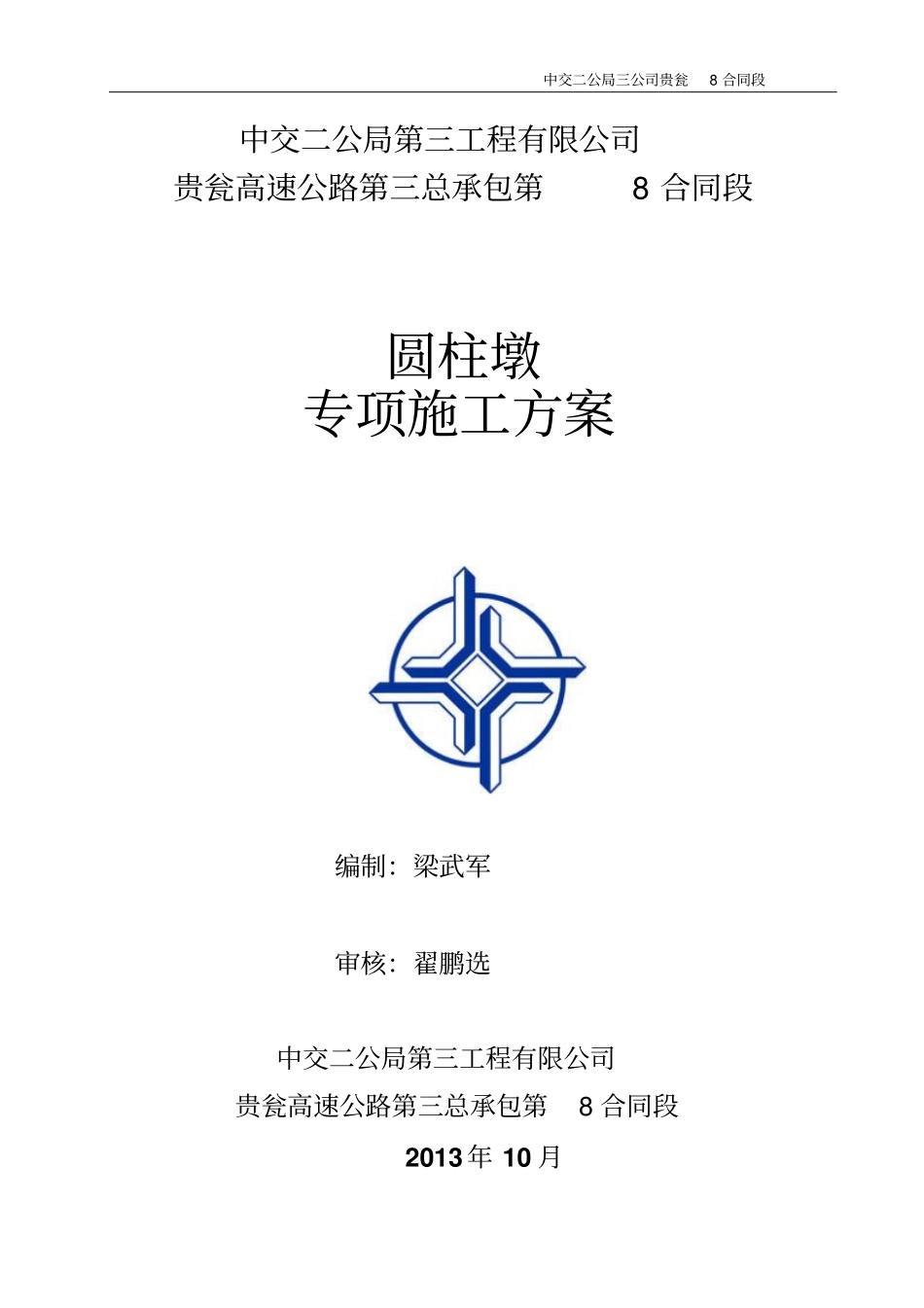

16GW08圆墩柱专项施工方案_第1页
1/16

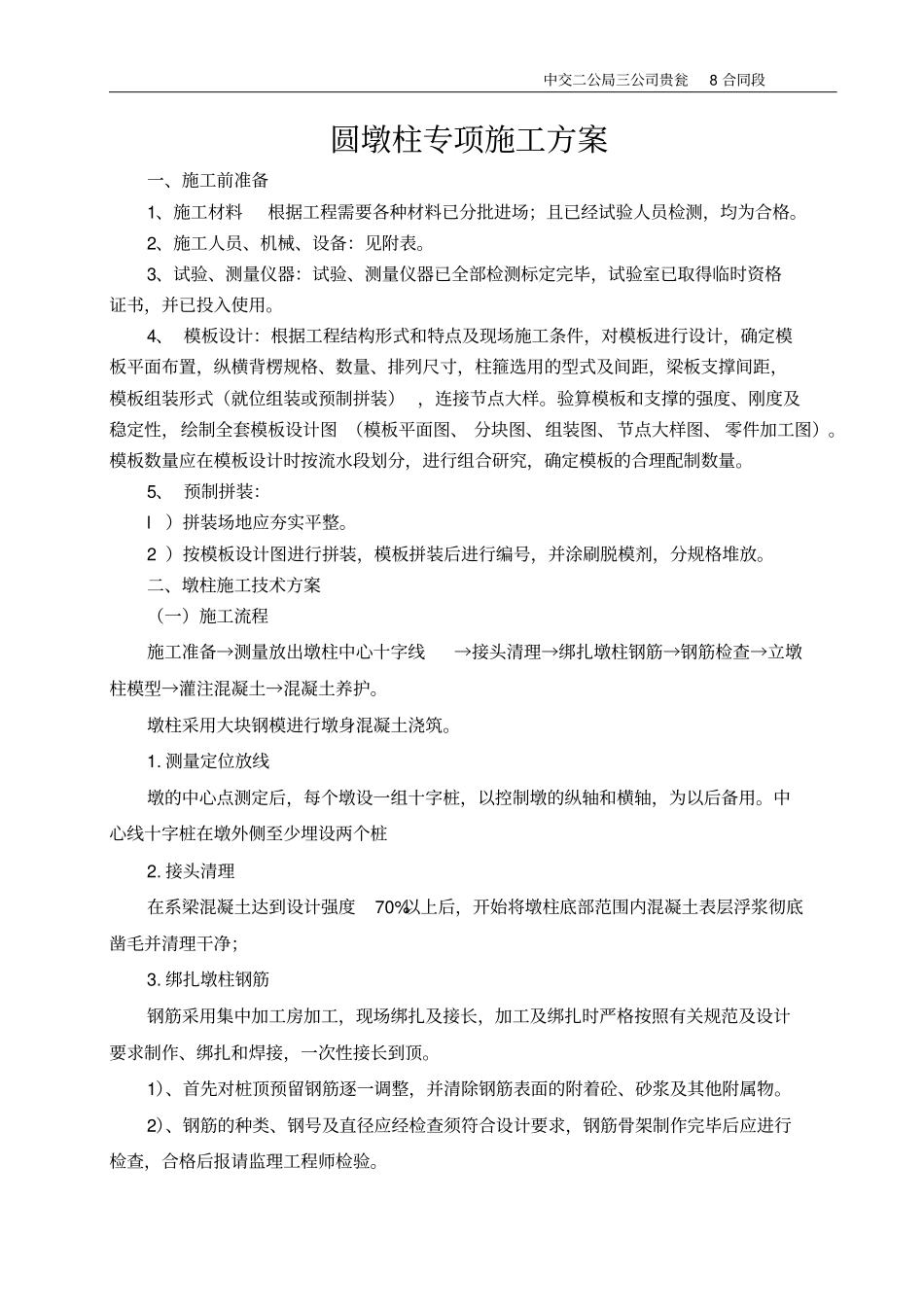

16GW08圆墩柱专项施工方案_第2页
2/16

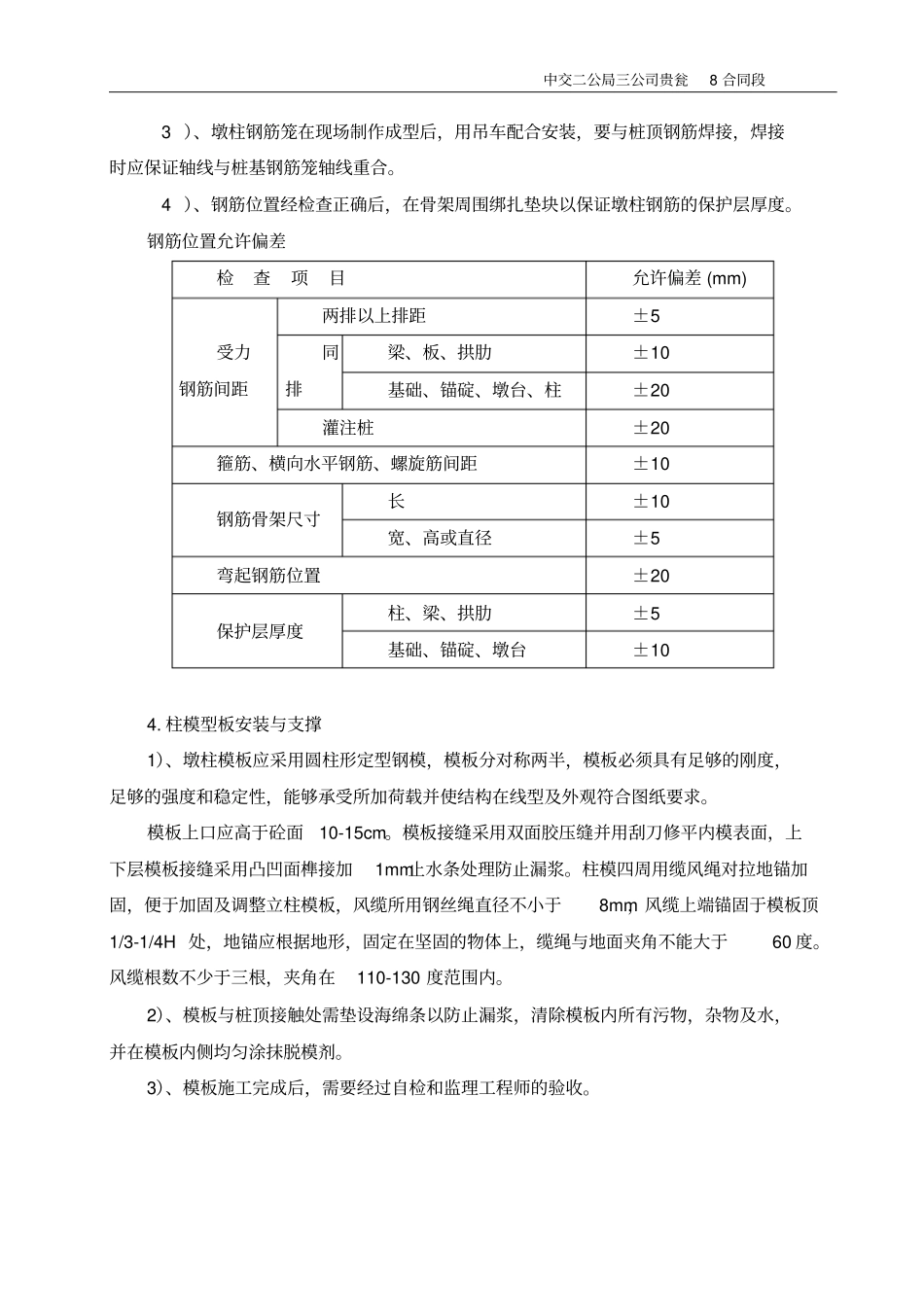

16GW08圆墩柱专项施工方案_第3页
3/16
中交二公局三公司贵瓮8合同段中交二公局第三工程有限公司贵瓮高速公路第三总承包第8合同段圆柱墩专项施工方案编制:梁武军审核:翟鹏选中交二公局第三工程有限公司贵瓮高速公路第三总承包第8合同段2013年10月中交二公局三公司贵瓮8合同段圆墩柱专项施工方案一、施工前准备1、施工材料根据工程需要各种材料已分批进场;且已经试验人员检测,均为合格。2、施工人员、机械、设备:见附表。3、试验、测量仪器:试验、测量仪器已全部检测标定完毕,试验室已取得临时资格证书,并已投入使用。4、模板设计:根据工程结构形式和特点及现场施工条件,对模板进行设计,确定模板平面布置,纵横背楞规格、数量、排列尺寸,柱箍选用的型式及间距,梁板支撑间距,模板组装形式(就位组装或预制拼装),连接节点大样。验算模板和支撑的强度、刚度及稳定性,绘制全套模板设计图(模板平面图、分块图、组装图、节点大样图、零件加工图)。模板数量应在模板设计时按流水段划分,进行组合研究,确定模板的合理配制数量。5、预制拼装:l)拼装场地应夯实平整。2)按模板设计图进行拼装,模板拼装后进行编号,并涂刷脱模剂,分规格堆放。二、墩柱施工技术方案(一)施工流程施工准备→测量放出墩柱中心十字线→接头清理→绑扎墩柱钢筋→钢筋检查→立墩柱模型→灌注混凝土→混凝土养护。墩柱采用大块钢模进行墩身混凝土浇筑。1.测量定位放线墩的中心点测定后,每个墩设一组十字桩,以控制墩的纵轴和横轴,为以后备用。中心线十字桩在墩外侧至少埋设两个桩2.接头清理在系梁混凝土达到设计强度70%以上后,开始将墩柱底部范围内混凝土表层浮浆彻底凿毛并清理干净;3.绑扎墩柱钢筋钢筋采用集中加工房加工,现场绑扎及接长,加工及绑扎时严格按照有关规范及设计要求制作、绑扎和焊接,一次性接长到顶。1)、首先对桩顶预留钢筋逐一调整,并清除钢筋表面的附着砼、砂浆及其他附属物。2)、钢筋的种类、钢号及直径应经检查须符合设计要求,钢筋骨架制作完毕后应进行检查,合格后报请监理工程师检验。中交二公局三公司贵瓮8合同段3)、墩柱钢筋笼在现场制作成型后,用吊车配合安装,要与桩顶钢筋焊接,焊接时应保证轴线与桩基钢筋笼轴线重合。4)、钢筋位置经检查正确后,在骨架周围绑扎垫块以保证墩柱钢筋的保护层厚度。钢筋位置允许偏差检查项目允许偏差(mm)受力钢筋间距两排以上排距±5同排梁、板、拱肋±10基础、锚碇、墩台、柱±20灌注桩±20箍筋、横向水平钢筋、螺旋筋间距±10钢筋骨架尺寸长±10宽、高或直径±5弯起钢筋位置±20保护层厚度柱、梁、拱肋±5基础、锚碇、墩台±104.柱模型板安装与支撑1)、墩柱模板应采用圆柱形定型钢模,模板分对称两半,模板必须具有足够的刚度,足够的强度和稳定性,能够承受所加荷载并使结构在线型及外观符合图纸要求。模板上口应高于砼面10-15cm。模板接缝采用双面胶压缝并用刮刀修平内模表面,上下层模板接缝采用凸凹面榫接加1mm止水条处理防止漏浆。柱模四周用缆风绳对拉地锚加固,便于加固及调整立柱模板,风缆所用钢丝绳直径不小于8mm,风缆上端锚固于模板顶1/3-1/4H处,地锚应根据地形,固定在坚固的物体上,缆绳与地面夹角不能大于60度。风缆根数不少于三根,夹角在110-130度范围内。2)、模板与桩顶接触处需垫设海绵条以防止漏浆,清除模板内所有污物,杂物及水,并在模板内侧均匀涂抹脱模剂。3)、模板施工完成后,需要经过自检和监理工程师的验收。中交二公局三公司贵瓮8合同段A模型拼装墩柱模型采用厂制定型加工模型,加工成两个半圆,每节长1m、1.5m、3m不等,半圆之间及上下模型间采用普通螺栓连接,模型外部采用槽钢加固,以适应吊装需要。B模板校正、支撑稳固模板拼装好后,安装3根钢丝绳作缆风绳,上端拉住模板,下端固定在坚固物体上,然后利用吊线锤,在测量组的指挥下,调节缆风绳上的手拉葫芦使模板垂直,灌注混凝土的墩柱模型固定形式如下图示:项目允许偏差(mm)模板标高基础±15柱、墙和梁±10墩台±10模板内部尺寸上部构造的所有构件+5,0基础±30墩台±20轴线偏位基础15柱或墙8梁10墩台10中交二公局三公司贵瓮8合同段装配式构件支承面的标高+2...
