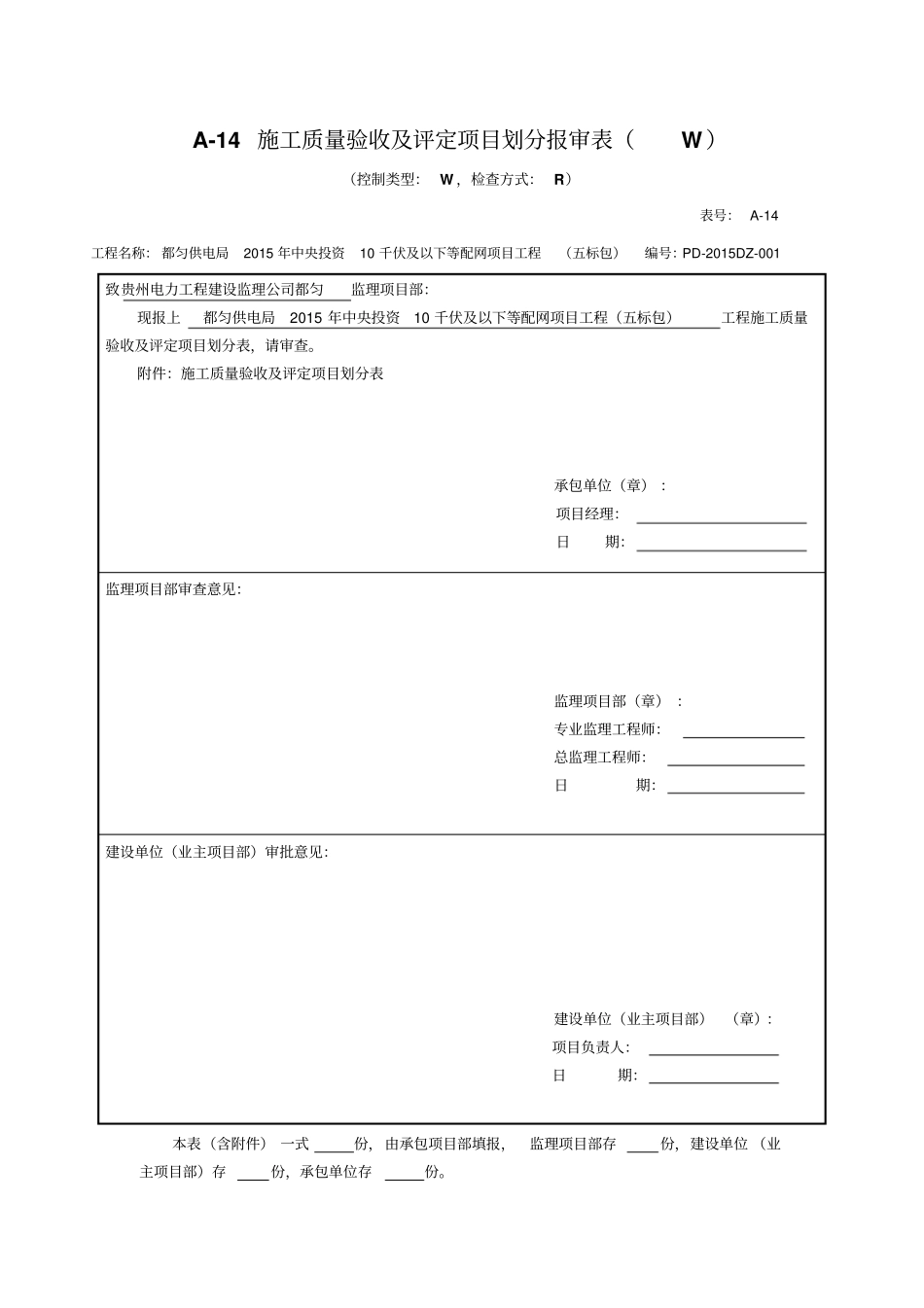

A-14施工质量验收及评定项目划分报审表（W）（控制类型：W，检查方式：R）表号：A-14工程名称：都匀供电局2015年中央投资10千伏及以下等配网项目工程（五标包）编号：PD-2015DZ-001致贵州电力工程建设监理公司都匀监理项目部：现报上都匀供电局2015年中央投资10千伏及以下等配网项目工程（五标包）工程施工质量验收及评定项目划分表，请审查。附件：施工质量验收及评定项目划分表承包单位（章）：项目经理：日期：监理项目部审查意见：监理项目部（章）：专业监理工程师：总监理工程师：日期：建设单位（业主项目部）审批意见：建设单位（业主项目部）（章）：项目负责人：日期：本表（含附件）一式份，由承包项目部填报，监理项目部存份，建设单位（业主项目部）存份，承包单位存份。都匀供电局2015年中央投资10千伏及以下等配网项目工程（五标包）施工质量验收及评定项目划分表四川成蜀电力建设有限公司二0一五年八月1一、编制依据《送变电工程质量检验及评定标准》（Q/CSG10017.1-2007）《电气装置安装工程35kV及以下架空电力线路施工及验收规范》GB50173一1992二、工程简述：1.1工程概况本工程系10kV南九线支线及台区新建改造工程、10kV兴开线支线及台区新建工程、35kV兴仁变10kV兴华线及35kV兴仁变10kV兴矿线网架完善工程、10kV丹泉线Ⅰ回线台区改造工程、10kV丹武线支线及台区新建改造工程、10kV丹泉Ⅱ回线支线及台区新建工程、10kV排雅线台区改造工程、35kV雅灰变10kV雅叮线送出工程、35kV雅灰变10kV雅早线送出工程、10kV龙开I回线东湖移民社区安置点支线新建工程，建设地点为长顺，点散面广，共由10个项目组成。新建（改造）10kV及以下配电线路26.624千米。新增（改造）配电变压器20台。其主要工程量如下：（1）10kV南九线支线及台区新建改造工程总工程量1.110kV部分10kV线路工程共1条，总回长0.235km。其中：JKLYJ-70型绝缘线回长0.235km。本工程不涉及拆除。新建电杆共2根，其中：Y-Z-190×12-K型电杆2根。新装杆塔2基（其中利旧3基），其中：直线杆共2基，耐张杆塔共3基。新装横担5付，其中：双横担5付，共重0.113吨；针式绝缘子18只，其中P-20M4只、P-20T12只；盘式绝缘子12片，其中XP-7012片；拉线绝缘子2片，其中XP-1002片。新装拉线2组;LP8拉盘2块。交叉跨越(名称，次)树木砍伐(棵)堡坎杆塔现浇基础电缆沟排管备注处总方量m3个总方量m3kmkm2交叉跨越(名称，次)树木砍伐(棵)堡坎杆塔现浇基础电缆沟排管备注处总方量m3个总方量m3kmkm1.2标准台架变标准台架变5台（其中利旧配变2台），总容量1015kVA，补偿容量310kVar。标准台架变电杆共10根，其中：Y-Z-190×12-M型电杆10根，详见下表：序号建设性质(新建/改造)所属工程变压器（kVA）台架安装类型（Ⅰ/II型综合配电箱类型400V进出线方式(*进*出）利旧变压器数量容量（kVA）型号类型接线方式（*进*出）电容器（kVar）数量容量（kVA）合计——————————————11015————————310——1新建10kV南九线南皋5号变台区新建工程1200SH5Ⅰ型II型1进2出601进2出2改造10kV南九线南皋1号变台区改造工程1315SH15Ⅰ型II型1进2出1001进2出3改造10kV南九线南皋4号变台区改造工程1200SH15Ⅰ型II型1进2出601进2出4改造10kV南九线大兴1号变台区改造工程1200SH15Ⅰ型II型1进2出601进2出5新建10kV南九线大兴3号变台区1100SH15Ⅰ型II型1进2出301进2出3序号建设性质(新建/改造)所属工程变压器（kVA）台架安装类型（Ⅰ/II型综合配电箱类型400V进出线方式(*进*出）利旧变压器数量容量（kVA）型号类型接线方式（*进*出）电容器（kVar）数量容量（kVA）新建工程1.3400V及以下线路共涉及台区7个，线路总回长7.758km。其中低压主干线：400V架空JKLYJ-0.6/1kV-150型绝缘线回长0.385km，JKLYJ-0.6/1kV-120型绝缘线回长1.711km,JKLYJ-0.6/1kV-70型绝缘线回长1.625km；沿墙敷设JKLYJ-0.6/1kV-150型绝缘线回长0.602km，JKLYJ-0.6/1kV-120型绝缘线回长1.806km；其中220V架空JKLYJ-0.6/1kV-70型绝缘线回长0.607km；沿墙敷设JKLYJ-0.6/1kV-70型绝缘线回长1.022km。拆除（装）线路共3.3km,拆除（装）杆塔共32基，拆除变压器3台。新建电杆共79...
