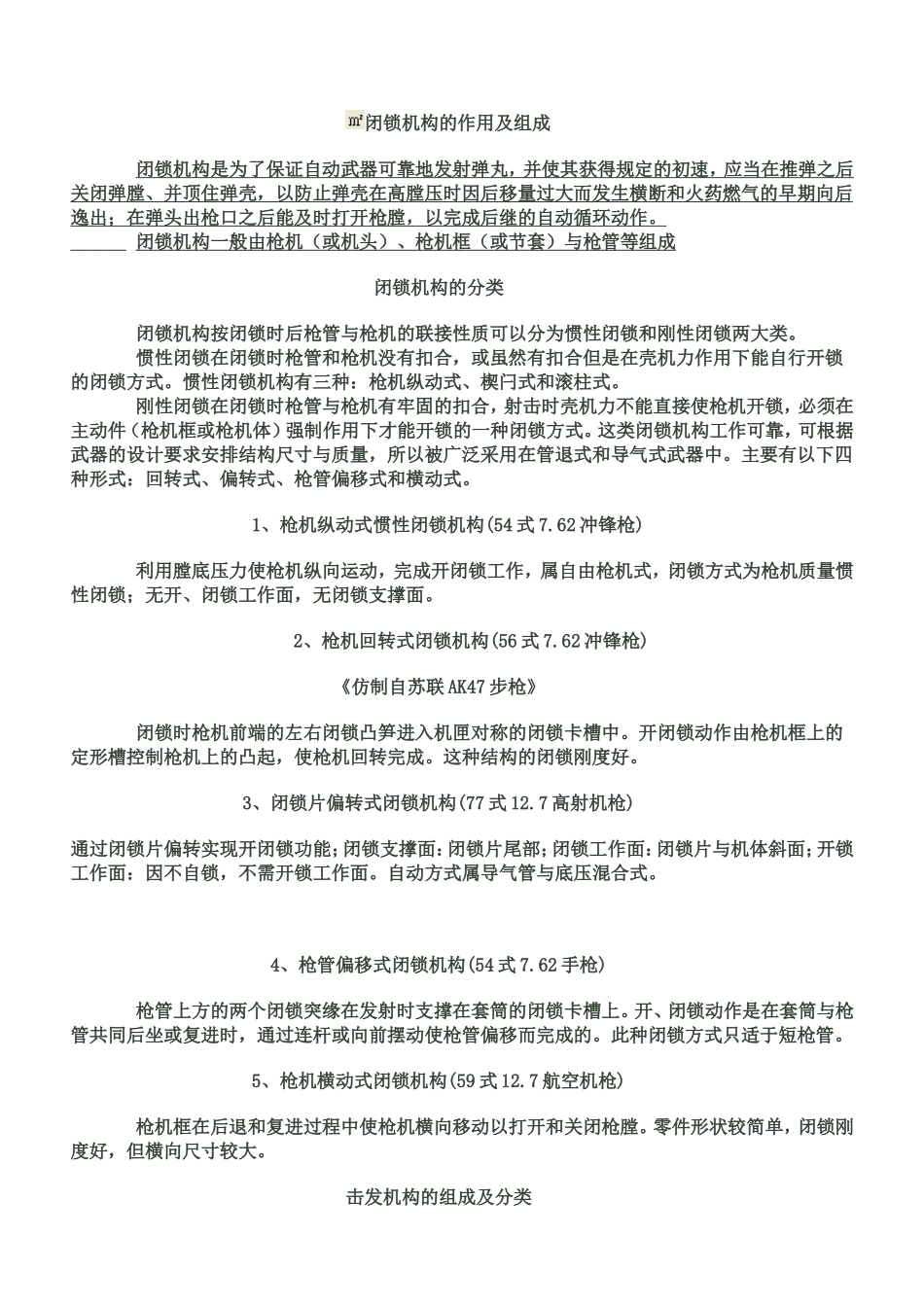

闭锁机构的作用及组成闭锁机构是为了保证自动武器可靠地发射弹丸,并使其获得规定的初速,应当在推弹之后关闭弹膛、并顶住弹壳,以防止弹壳在高膛压时因后移量过大而发生横断和火药燃气的早期向后逸出;在弹头出枪口之后能及时打开枪膛,以完成后继的自动循环动作。闭锁机构一般由枪机(或机头)、枪机框(或节套)与枪管等组成闭锁机构的分类闭锁机构按闭锁时后枪管与枪机的联接性质可以分为惯性闭锁和刚性闭锁两大类。惯性闭锁在闭锁时枪管和枪机没有扣合,或虽然有扣合但是在壳机力作用下能自行开锁的闭锁方式。惯性闭锁机构有三种:枪机纵动式、楔闩式和滚柱式。刚性闭锁在闭锁时枪管与枪机有牢固的扣合,射击时壳机力不能直接使枪机开锁,必须在主动件(枪机框或枪机体)强制作用下才能开锁的一种闭锁方式。这类闭锁机构工作可靠,可根据武器的设计要求安排结构尺寸与质量,所以被广泛采用在管退式和导气式武器中。主要有以下四种形式:回转式、偏转式、枪管偏移式和横动式。1、枪机纵动式惯性闭锁机构(54式7.62冲锋枪)利用膛底压力使枪机纵向运动,完成开闭锁工作,属自由枪机式,闭锁方式为枪机质量惯性闭锁;无开、闭锁工作面,无闭锁支撑面。2、枪机回转式闭锁机构(56式7.62冲锋枪)《仿制自苏联AK47步枪》闭锁时枪机前端的左右闭锁凸笋进入机匣对称的闭锁卡槽中。开闭锁动作由枪机框上的定形槽控制枪机上的凸起,使枪机回转完成。这种结构的闭锁刚度好。3、闭锁片偏转式闭锁机构(77式12.7高射机枪)通过闭锁片偏转实现开闭锁功能;闭锁支撑面:闭锁片尾部;闭锁工作面:闭锁片与机体斜面;开锁工作面:因不自锁,不需开锁工作面。自动方式属导气管与底压混合式。4、枪管偏移式闭锁机构(54式7.62手枪)枪管上方的两个闭锁突缘在发射时支撑在套筒的闭锁卡槽上。开、闭锁动作是在套筒与枪管共同后坐或复进时,通过连杆或向前摆动使枪管偏移而完成的。此种闭锁方式只适于短枪管。5、枪机横动式闭锁机构(59式12.7航空机枪)枪机框在后退和复进过程中使枪机横向移动以打开和关闭枪膛。零件形状较简单,闭锁刚度好,但横向尺寸较大。击发机构的组成及分类击发机构一般由击针、击锤(或击铁)、击针(锤)簧等组成。其作用是产生机械冲量,并把该机械冲量传给枪弹底火的一种机构。根据击发机构的结构特点和受力件的运动形式以及所受外力作用的特点和能量来源的不同,可以分为击针式和击锤式两大类。击针式击发机构其击针能量直接由击针簧或复进簧获得。它又可以分为击针簧击针式击发机构和复进簧击针式击发机构。利用复进簧能量的击针式击发机构·复进簧兼作击针簧,枪机、枪机体或枪机框又起击针体的作用,闭锁机构通常又是击发机构的保险机构。这种机构常用在枪机停在后方而成待击的连发武器上。它的优点是:结构简单,击发可靠。其缺点是:第一发射击时解脱枪机至击发的时间长,对快速运动目标的射击不利,并且撞击大,因而影响首发精度。其中固定击针最简单,但进弹和退壳条件可能因受击针尖的妨碍而变坏。1)54式7.62冲锋枪,击针装在枪闩上,当枪闩靠复进簧的能量复进到位时,使击针撞击底火而击发。利用击针簧能量的击针式击发机构击针簧式击发机构的优点是:由解脱击针到击发的时间短,撞击小,对提高武器的射击精度有利,特别是单发射击和第一发射击时,效果颇为显著。其缺点是:击针的尺寸大,因而影响枪机的强度或使枪机的尺寸增大。同时,复进时待击会影响武器的可靠性;而后坐时待击,在许多闭锁机构中又不易实现,或者使结构复杂。击锤回转式击发机构击锤式击发机构其击锤能量直接由击锤簧或复进簧获得。它又可以分为击锤回转式击发机构和击锤直动式击发机构。手枪上多用击锤回转式。利用击锤簧能量击发的击锤式击发机构常用在单发武器或单连发武器中,击锤待击时枪机已闭锁枪膛,可随时发射。击发时对武器的撞击较小,击发动作延续的时间较短,故单发或第一发射击精度较好。同时,击锤的待击是在枪机后坐时进行,待击的过程较简单。56式7.62mm冲锋枪的击发机构如下图。发射机构的功能及分类·发射机构是控制击发机构进行击发或呈待发的机构。发射机构中还包含有保险机...
