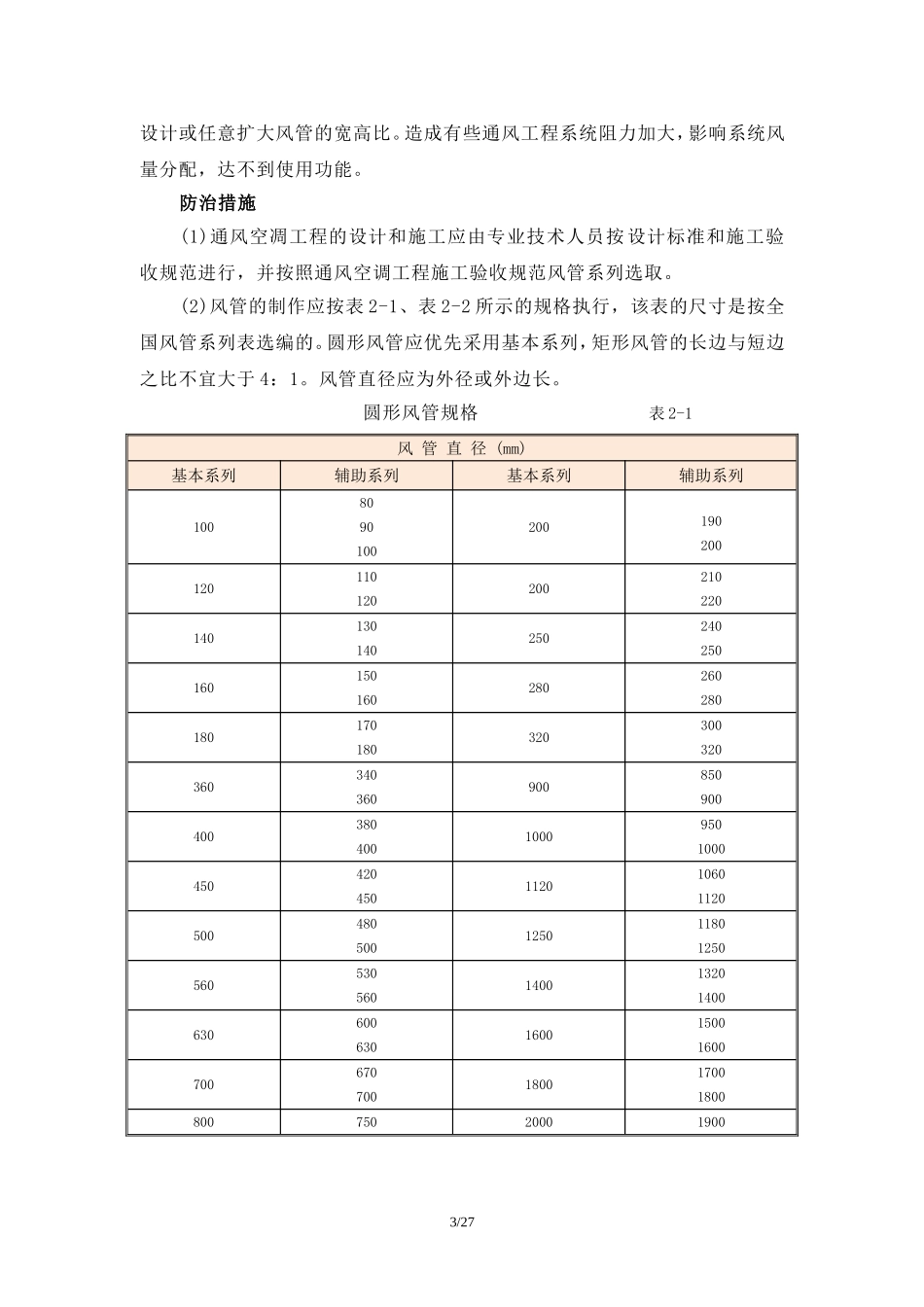

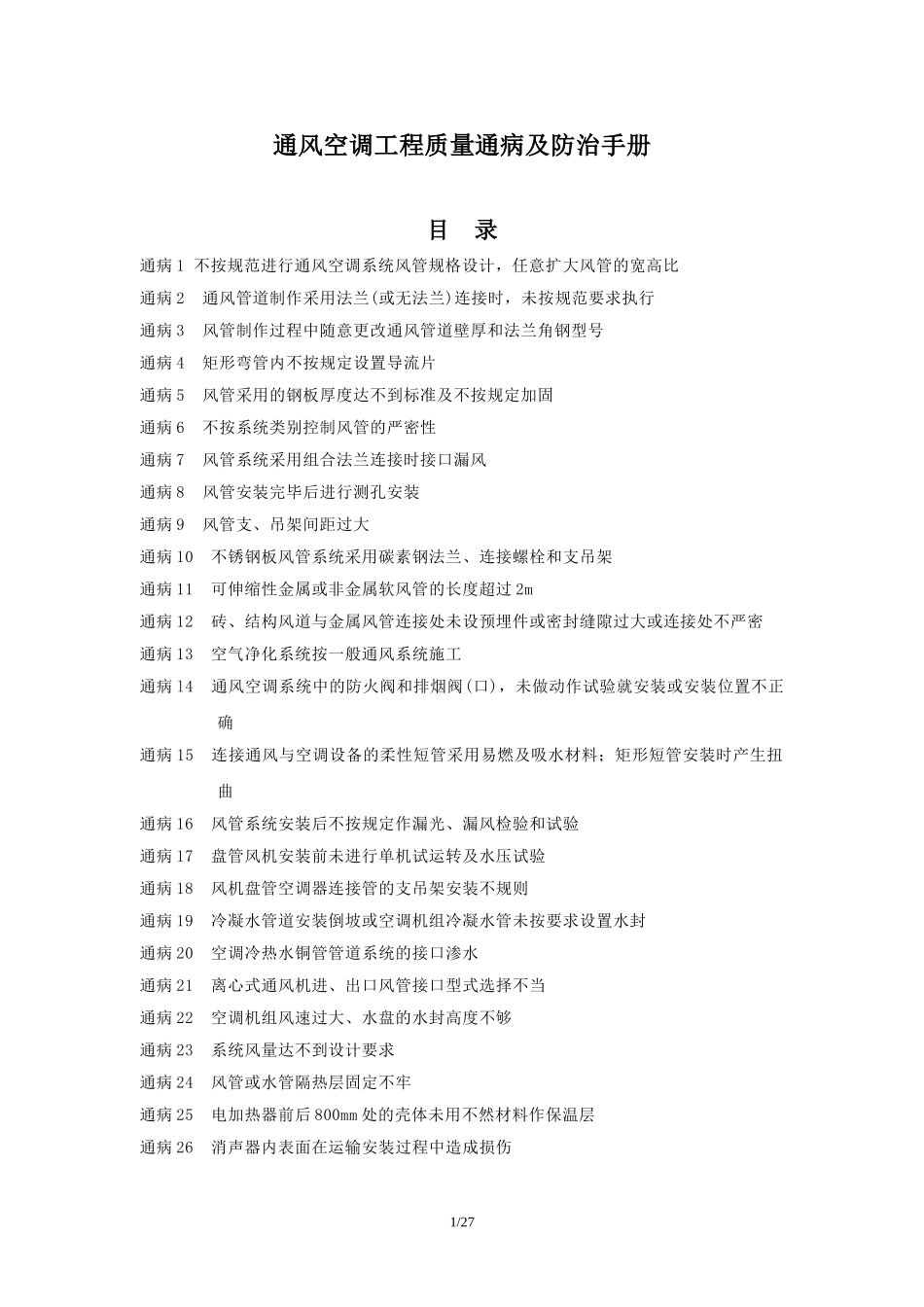

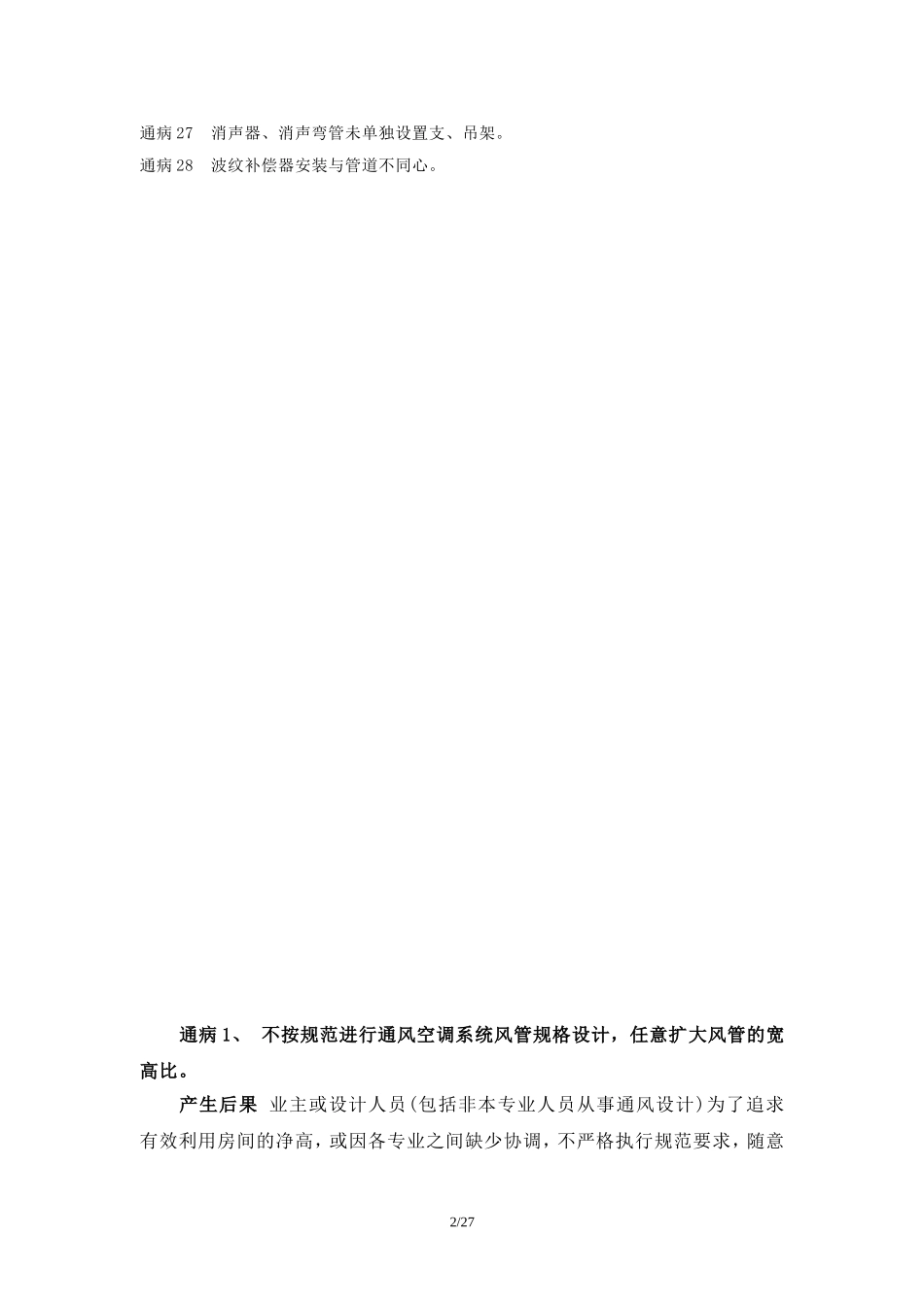

通风空调工程质量通病及防治手册目录通病1不按规范进行通风空调系统风管规格设计，任意扩大风管的宽高比通病2通风管道制作采用法兰(或无法兰)连接时，未按规范要求执行通病3风管制作过程中随意更改通风管道壁厚和法兰角钢型号通病4矩形弯管内不按规定设置导流片通病5风管采用的钢板厚度达不到标准及不按规定加固通病6不按系统类别控制风管的严密性通病7风管系统采用组合法兰连接时接口漏风通病8风管安装完毕后进行测孔安装通病9风管支、吊架间距过大通病10不锈钢板风管系统采用碳素钢法兰、连接螺栓和支吊架通病11可伸缩性金属或非金属软风管的长度超过2m通病12砖、结构风道与金属风管连接处未设预埋件或密封缝隙过大或连接处不严密通病13空气净化系统按一般通风系统施工通病l4通风空调系统中的防火阀和排烟阀(口)，未做动作试验就安装或安装位置不正确通病15连接通风与空调设备的柔性短管采用易燃及吸水材料；矩形短管安装时产生扭曲通病16风管系统安装后不按规定作漏光、漏风检验和试验通病17盘管风机安装前未进行单机试运转及水压试验通病18风机盘管空调器连接管的支吊架安装不规则通病19冷凝水管道安装倒坡或空调机组冷凝水管未按要求设置水封通病20空调冷热水铜管管道系统的接口渗水通病21离心式通风机进、出口风管接口型式选择不当通病22空调机组风速过大、水盘的水封高度不够通病23系统风量达不到设计要求通病24风管或水管隔热层固定不牢通病25电加热器前后800mm处的壳体未用不然材料作保温层通病26消声器内表面在运输安装过程中造成损伤1/27通病27消声器、消声弯管未单独设置支、吊架。通病28波纹补偿器安装与管道不同心。通病1、不按规范进行通风空调系统风管规格设计，任意扩大风管的宽高比。产生后果业主或设计人员(包括非本专业人员从事通风设计)为了追求有效利用房间的净高，或因各专业之间缺少协调，不严格执行规范要求，随意2/27设计或任意扩大风管的宽高比。造成有些通风工程系统阻力加大，影响系统风量分配，达不到使用功能。防治措施(1)通风空凋工程的设计和施工应由专业技术人员按设计标准和施工验收规范进行，并按照通风空调工程施工验收规范风管系列选取。(2)风管的制作应按表2-1、表2-2所示的规格执行，该表的尺寸是按全国风管系列表选编的。圆形风管应优先采用基本系列，矩形风管的长边与短边之比不宜大于4：1。风管直径应为外径或外边长。圆形风管规格表2-1风管直径(mm)基本系列辅助系列基本系列辅助系列100809010020019020012011012020021022014013014025024025016015016028026028018017018032030032036034036090085090040038040010009501000450420450112010601120500480500125011801250560530560140013201400630600630160015001600700670700180017001800800750200019003/27矩形风管规格表2-2风管边长（㎜）12032080020004000160400100025002005001250300025063016003500通病2、通风管道制作采用法兰(或无法兰)连接时，未按规范要求执行。产生后果法兰连接：翻边过小或过大，螺栓孔或铆钉孔间距过大，咬口缝重叠或裂口；法兰角处出现孔洞，同规格法兰无互换性等。采用无法兰连接风管组装时，贴角固定不牢固，四角密封不严；插条风管扳边或成型不规则等未按规定要求制作，造成系统漏风量加大，损失能源，影响外观效果及功能。防治措施风管与法兰铆接时，翻边宽度不应小于6mm，翻边应平整，宽度一致，咬口缝的重叠部分应去除；法兰四角不应出现豁口及孔洞，以免漏风；铆钉孔间距不应大于150mm。无法兰或插条风管制作应严格控制下料尺寸，并采用机械成型。要加强合成工序之间的检查和验收工作，以确保加工质量。通病3、风管制作过程中随意更改通风管道壁厚和法兰角钢型号。产生后果风管壁厚减薄或法兰角钢型号减小则降低风管强度，系统运行时风管产生振动噪音，影响使用动能；风管壁加厚则增加工程造价，同时也是一种浪费。防治措施(1)钢板风管壁厚参照国家标准规定执行，详见表2-3。钢板风管及配件钢板厚度(mm)表2-3类别风管直径或边长尺寸圆形风管矩形风管除尘系统风管中低压系统高低压系统80～3200.50.50.81.5340～4500.60.60.81.5480～6300.80.60.82.067...
