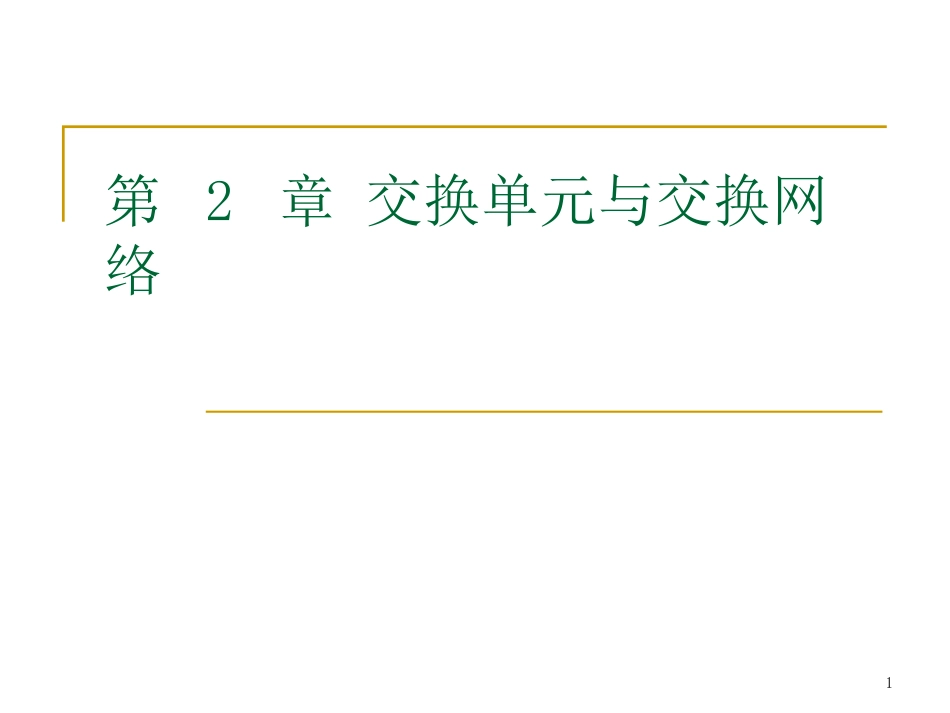

第2章 交换单元与交换网络VIP免费

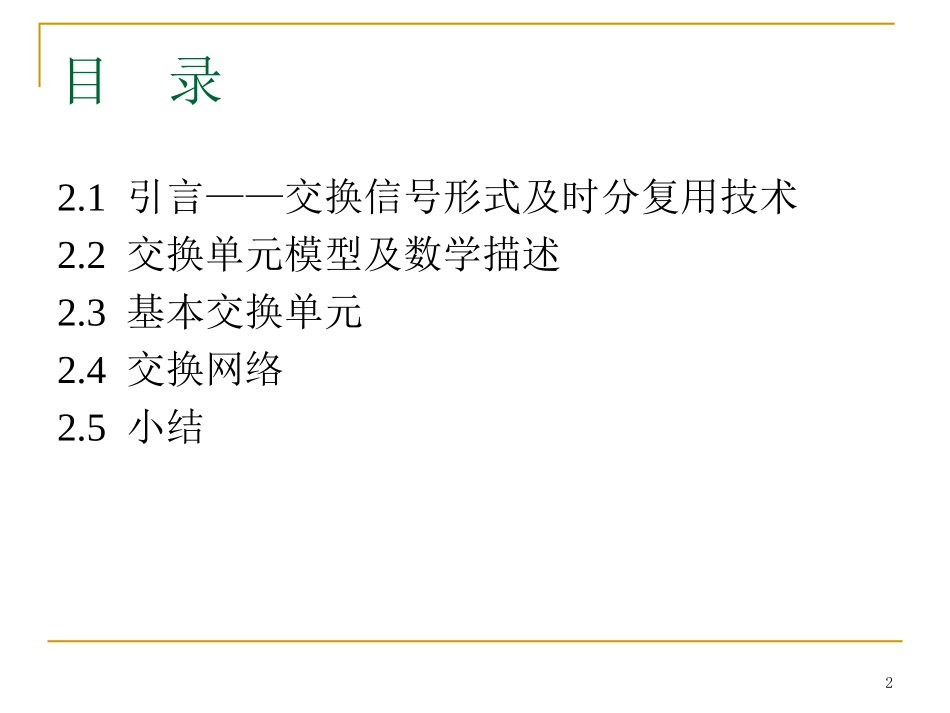

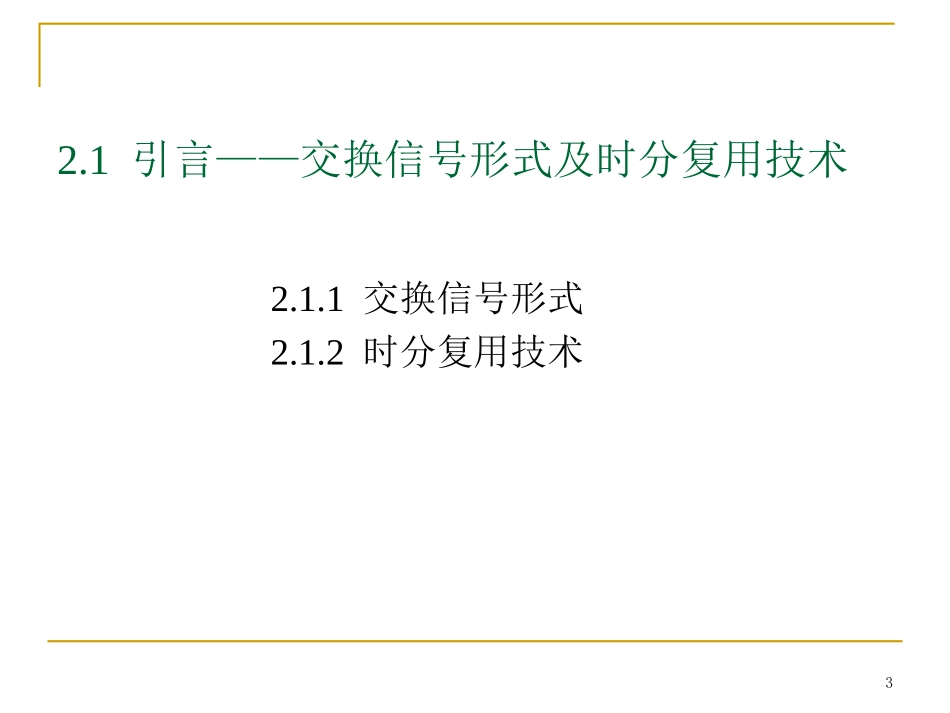

1第2章交换单元与交换网络2目录2.1引言——交换信号形式及时分复用技术2.2交换单元模型及数学描述2.3基本交换单元2.4交换网络2.5小结32.1引言——交换信号形式及时分复用技术2.1.1交换信号形式2.1.2时分复用技术42.1.1交换信号形式交换信号形式：电信号和光信号。电信号：模拟信号和数字信号数字信号交换：同步时分复用信号(电路交换)统计时分复用信号（分组交换）波分复用和时分复用区别？52.1.1交换信号形式（1）模拟信号和数字信号交换优缺点?（2）模拟信号数字化后有什么优势？（语音信号频率300——4000Hz）（3）模拟信号如何进行数字化？62.1.1交换信号形式模拟信号数字化——脉冲编码调制（PCM）这一过程叫编译码和滤波过程——交换机的用户啊电路完成。抽样频率?72.1.2时分复用技术量化误差？892.1.2时分复用技术数据率多少？102.1.2时分复用技术同步时分复用和统计时分复用112.1.2时分复用技术122.2交换单元模型及数学描述2.2.1交换的基本单元2.2.2交换的数学描述132.2.1交换的基本单元如何用数学模型来描述这个交换单元呢？（抽象的过程）142.2.1交换的基本单元交换单元的方向性交换单元——集中式和扩展式152.2.1交换的基本单元162.2.2交换的数学描述连接：（点到点，同发，广播等）、集合、函数等概念172.2.2交换的数学描述——图形、函数和排列表示182.2.2交换的数学描述——几种常见的连接函数直线连接交叉连接间隔交叉连接洗牌连接192.2.2交换的数学描述——几种常见的连接函数20作业：写出几种常见连接函数、排列和图形表示形式。212.3基本交换单元2.3.1引言2.3.2开关阵列2.3.3空间交换交换单元S2.3.4时间交换单元（时间连线器）T2.3.5总线性交换单元2.3.6小结222.3.1引言如何建立一条入线和一条出线之间的连接？最简单的方法：使用开关。如何建立任意入线和任意出线之间的连接？最简单的方法：使用开关阵列。开关应该具有：控制端和状态端。232.3.2开关阵列（分类）（一）继电器继电器是由外部的电流流经一个线圈产生磁场，使一对或多对机械触点吸合或断开，从而达到控制电路通断的目的。用继电器构成的交换单元应是无向的，并且既可交换模拟信息，又可交换数字信息。继电器的动作会对其它部件产生干扰和噪声，其动作较慢，体积也较大。继电器的动作较慢，一般为ms数量级；继电器的体积较大，一般为cm数量级。24（二）模拟电子开关模拟电子开关利用半导体材料制成，取代继电器构成小型交换单元。如MOTOROLA公司生产的MC142100和MC145100是4×4的电子开关阵列。与继电器相比，其构成的交换单元有如下重要特点：体积小。如构成8×8交换单元的全部开关及其连线可以集成在一个芯片上；开关动作比继电器快得多。同时产生的干扰和噪音极小；信息在半导体材料中传送，信号只能单方向传送，并且衰耗和时延较大。（三）数字电子开关它可以简单地用逻辑门构成，用于数字信号的交换，其开关动作极快并且没有信号损失。25（四）2×2连接单元26（五）多路选择开关27多路选择器构成M×N交换单元282.3.3空间交换交换单元S空间接线器用来完成同步时分复用信号的不同复用线之间的交换功能，而不改变其时隙位置，简称为S接线器。功能：S接线器完成不同复用总线(PCM线)间同一TS之间的交换;S接线器是通过控制存储器控制电子交叉矩阵接点的闭合来实现TS在不同PCM间的交换的。组成结构：电子交叉矩阵(开关时间所要求)CM(控制存储器）2930工作方式：输入控制：CM组号对应输入HW（控制线与输入HW平行。）输出控制：CM组号对应输出HW-----可以完成广播的功能（控制线与输出HW平行。）CMC的容量：每组单元的数量等于其控制HW线上的时隙数。每个存储单元的字长，等于入线（或出线）地址编号的二进制码位数实质：通过时间分割的手段来完成空间HW交换。312.3.4时间交换单元（时间连线器）T功能：完成同一复用总线(PCM线)上不同时隙间的交换。对位置化信道：TS3TS8，等待5个时隙后输出即可。组成结构：SM(SpeechMemory)－－存储话音信息CM(ControlMemory)－－控制SM的读写原理：先存储，后转发。工作方式：输出控制：（顺序写入，控制读出）输入控制：（控制写入...
