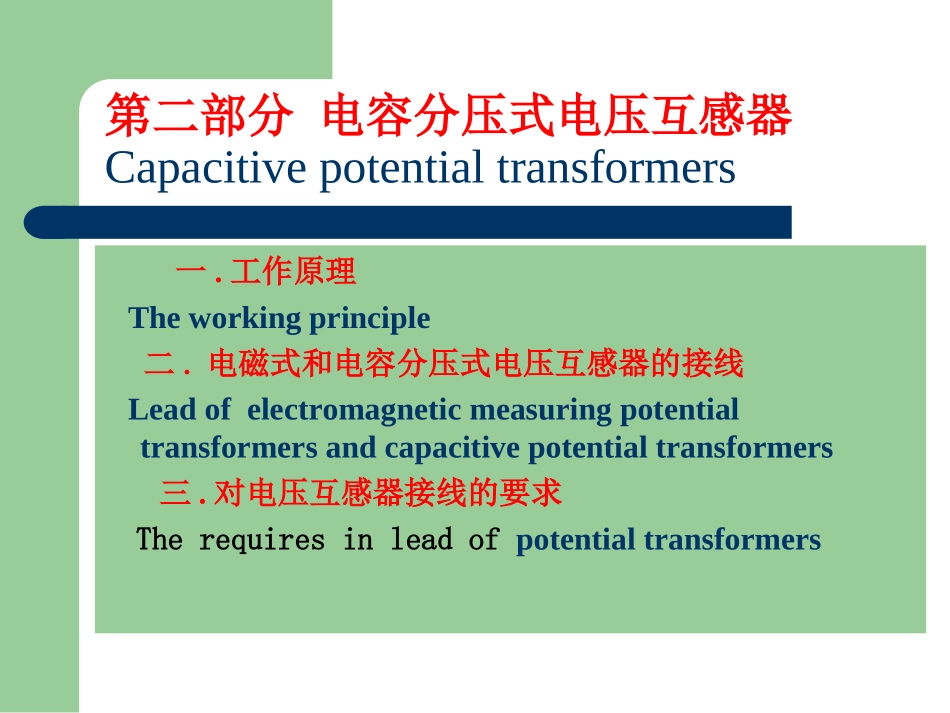

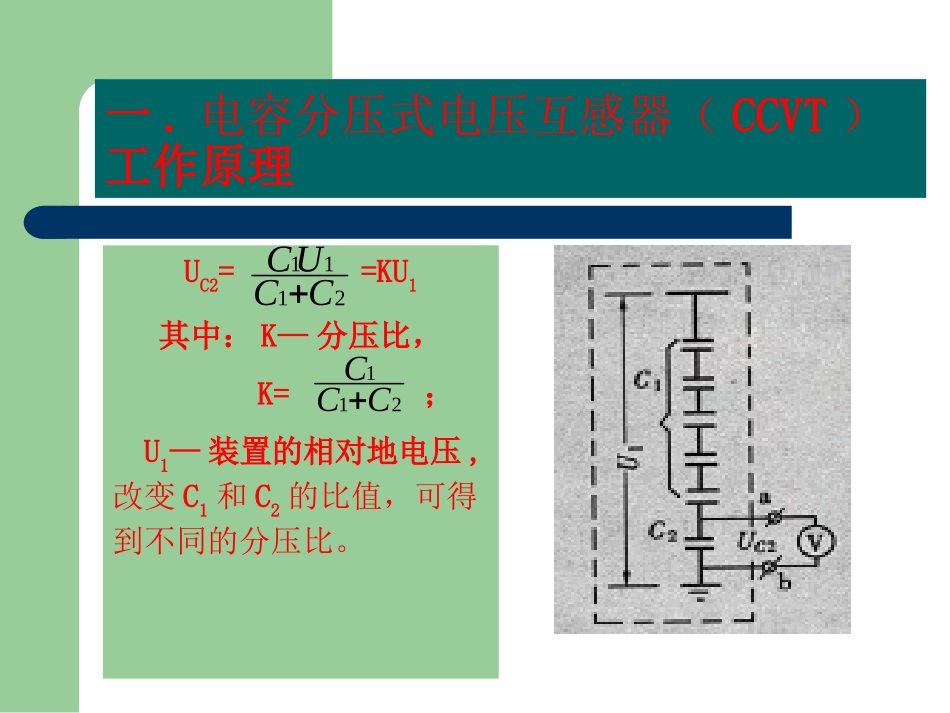

第二部分电容分压式电压互感器Capacitivepotentialtransformers一.工作原理Theworkingprinciple二.电磁式和电容分压式电压互感器的接线Leadofelectromagneticmeasuringpotentialtransformersandcapacitivepotentialtransformers三.对电压互感器接线的要求Therequiresinleadofpotentialtransformers一.电容分压式电压互感器（CCVT）工作原理UC2==KU1其中：K—分压比，K=；U1—装置的相对地电压,改变C1和C2的比值，可得到不同的分压比。2111CCUC211CCC电容分压式电压互感器的原理接线图原理接线图中各元件的作用L—补偿电抗，可补偿电容分压器的内阻抗。TV—中间变压器，将测量仪表经中间变压器TV后与分压器连接，减小分压器的输出电流以减少误差。rd—阻尼电阻，在TV付边单独设置一只线圈，接入阻尼电阻rd，用以抑制铁磁谐振过电压。原理接线图中各元件的作用CK—补偿电容器，用来补偿电磁式电压互感器TV的磁化电流和付边负荷电流的无功分量，亦能减小测量装置的误差。P1—放电间隙，用以保护TV的原绕组和补偿电抗器L，防止因受二次侧短路所产生的过电压而造成的损坏。利用补偿电抗减小测量误差的原理电容分压器简化成的含源一端口网络如图所示。内阻抗Zi为电源短路后，自a和b两点所测得的入端阻抗。其大小为：Zi=当接通负荷后，负荷电流将在Zi上产生压降，使Uc2降低。)(C121Cj利用补偿电抗减小测量误差的原理在a和b回路中加入一电感L,则内阻抗变为：当输出电压Uc2与负荷无关。2.电容式电压互感器的特点供11OkV级及以上中性点直接接地系统测量电压之用优点：（1）除作为电压互感器用外，还可将其分压电容兼做高频载波通讯的耦合电容；（2）电容分压式电压互感器的冲击绝缘强度比电磁式电压互感器高；（3）体积小，重量轻，成本低；（4）在高压配电装置中占地面积很小。缺点：误差特性和暂态特性比电磁式电压互感器差，输出容量较小。二.电磁式和电容式电压互感器的接线1.单相电压互感器：测量任意两相之间的线电压2.两只单相电压互感器接成不完全星形接线(V—V形）测量线电压，不能测量相电压。这种接线广泛用于小接地短路电流系统中。3.三只单相三绕组电压互感器接成星形接线，且原绕组中性点接地线电压和相对地电压都可测量。在小接地电流系统中，可用来监视电网对地绝缘的状况。4.三相三柱式电压互感器的接线可用来测量线电压。不许用来测量相对地的电压，即不能用来监视电网对地绝缘，因此它的原绕组没有引出的中性点。5.三相五柱式电压互感器测量线电压和相电压，可用于监视电网对地的绝缘状况和实现单相接地的继电保护6.电容式电压互感器的接线测量线电压和相电压，可用于监视电网对地的绝缘状况和实现单相接地的继电保护适用于110～500kV的中性点直接接地电网中。三.对电压互感器接线的要求1.电压互感器的电源侧要有隔离开关。2.在35kV及以下电压互感器的电源侧加装高压熔断器进行短路保护。3.电压互感器的负载侧也应加装熔断器，用来保护过负荷。4.6OkV及以上的电压互感器，其电源侧可不装设高压熔断器。三.对电压互感器接线的要求5.三相三柱式电压互感器不能用来进行交流电网的绝缘监察。6.电压互感器副边的保安接地点不许设在副边熔断器的后边，必须设在副边熔断器的前边。7.凡需在副边连接交流电网绝缘监视装置的电压互感器，其一次侧中性点必须接地，否则无法进行绝缘监察。下课喽！！！
