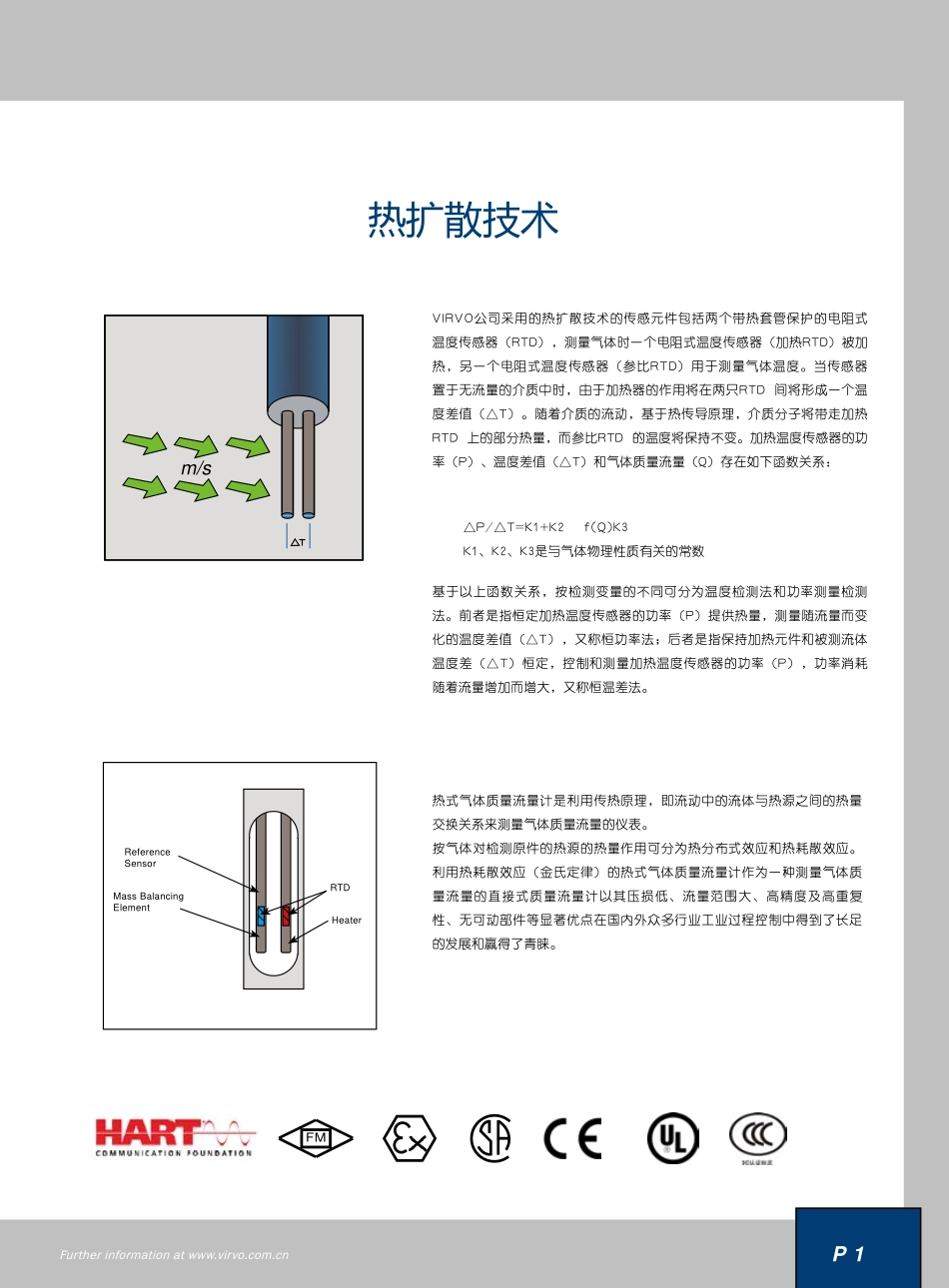

FLOWMEASUREMENTVIRVO®热式气体质量流量计ThermalmassflowmeterPFurtherinformationatwww.virvo.com.cn热扩散技术热式气体质量流量计是利用传热原理，即流动中的流体与热源之间的热量交换关系来测量气体质量流量的仪表。按气体对检测原件的热源的热量作用可分为热分布式效应和热耗散效应。利用热耗散效应（金氏定律）的热式气体质量流量计作为一种测量气体质量流量的直接式质量流量计以其压损低、流量范围大、高精度及高重复性、无可动部件等显著优点在国内外众多行业工业过程控制中得到了长足的发展和赢得了青睐。VIRVO公司采用的热扩散技术的传感元件包括两个带热套管保护的电阻式温度传感器（RTD），测量气体时一个电阻式温度传感器（加热RTD）被加热，另一个电阻式温度传感器（参比RTD）用于测量气体温度。当传感器置于无流量的介质中时，由于加热器的作用将在两只RTD间将形成一个温度差值（△T）。随着介质的流动，基于热传导原理，介质分子将带走加热RTD上的部分热量，而参比RTD的温度将保持不变。加热温度传感器的功率（P）、温度差值（△T）和气体质量流量（Q）存在如下函数关系：m/s△P/△T=K1+K2•f(Q)K3K1、K2、K3是与气体物理性质有关的常数基于以上函数关系，按检测变量的不同可分为温度检测法和功率测量检测法。前者是指恒定加热温度传感器的功率（P）提供热量，测量随流量而变化的温度差值（△T），又称恒功率法；后者是指保持加热元件和被测流体温度差（△T）恒定，控制和测量加热温度传感器的功率（P），功率消耗随着流量增加而增大，又称恒温差法。RTDHeaterReferenceSensorMassBalancingElementFMPThermalMassflow恒温差法利用惠斯通电桥反馈电路控制加热温度传感器的功率来保持加热传温度感器和参比温度传感器之间的温差恒定。加热功率随着流量增加而增大，但是受到电路本身和电阻最大加热电流的影响，量程比得到制约；恒温差忽略了气体介质的温度变化，在介质温度变化较大的场合，气体的热流量系数和平衡常数的变化容易导致误差。恒温差法（CTA）和恒功率法（CPA）的响应时间是完全不同的，如右图所示，CPA的响应时间取决于流体带走热量到其真实值的反应时间，而CTA则不同，基于恒温差的两个探头在流体变化时引起的变化，要求计算程序必须马上做出快速的响应。也因此提供了CTA的响应时间。响应时间恒功率法保持加热温度传感器的功率（P）恒定，随着介质的流动，两只RTD间的温差将减小。温差的变化与介质的流量及介质本身的热特性有关，较高的流速或密度较大的介质将加快两RTD间温差的变化。VIRVO应用高速高精度信号采集与处理技术，通过”智能化高速”电路将温差的变化转换成与流量相对应的输出信号，并根据数学模型开发的特有专利算法，解决了恒温差法受电路设计影响而无法对介质温度补偿的天然缺陷，依靠严格的测试和高重复性的气体等效标定推出了VF10新型热式气体质量流量计——一种可靠的、领先的过程气体流量测量方法。VF0CTAMassFlowRateTemperatureDifferenceMassFlowRatePower10203040506025507510000CTACPAseconds%changeVF0CPAPFurtherinformationatwww.virvo.com.cn突出特点可直接测量空气货气体的质量流量量程比宽，可达1000:1卓越的小流量啊灵敏度低压损，几乎可以忽略不计过程连接方式：螺纹连接、法兰连接、卡箍连接等，连接杆多选：可根据用户要求，做到最大3m的连接杆，材质多选：304、316等连接杆多选：可选配锁紧装置及球阀等。更方便的在线拆卸。探头保护套传感器被安装在一个保护套内，有效的保护了传感器在运输及安装过程中所引起的变形影响。使用最好的产品是有效控制生产过程的必要保证。VIRVO是热式质量流量计在工业领域应用的推广者，不断致力于将最新的技术应用于产品中，开发出了具有更高性能的优化产品，以合理的价格向用户提供准确、可靠的热式质量流量仪表，为用户提供最好的服务。使用最好的产品传感器插入管道后会减少流体通过的面积，从而影响测量的精度，VF10会自动地根据面积进行补偿，使检测精度进一步提高。管道面积补偿用户可以通过显示单元的按键选择计量单位，并且可以对当前时间、历史运行时间和仪表的其他参数进...
