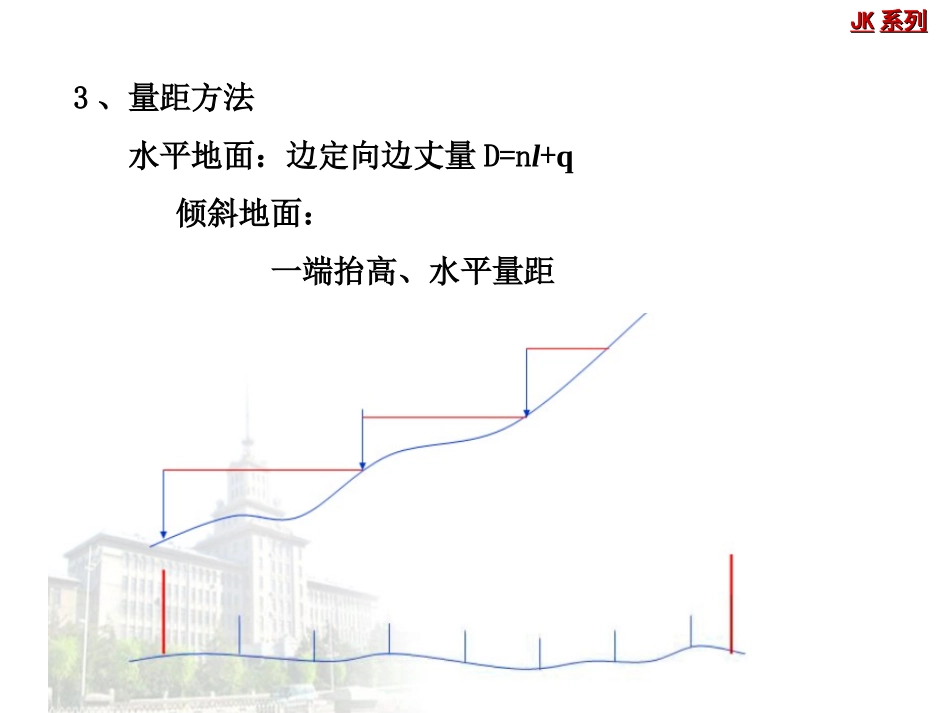

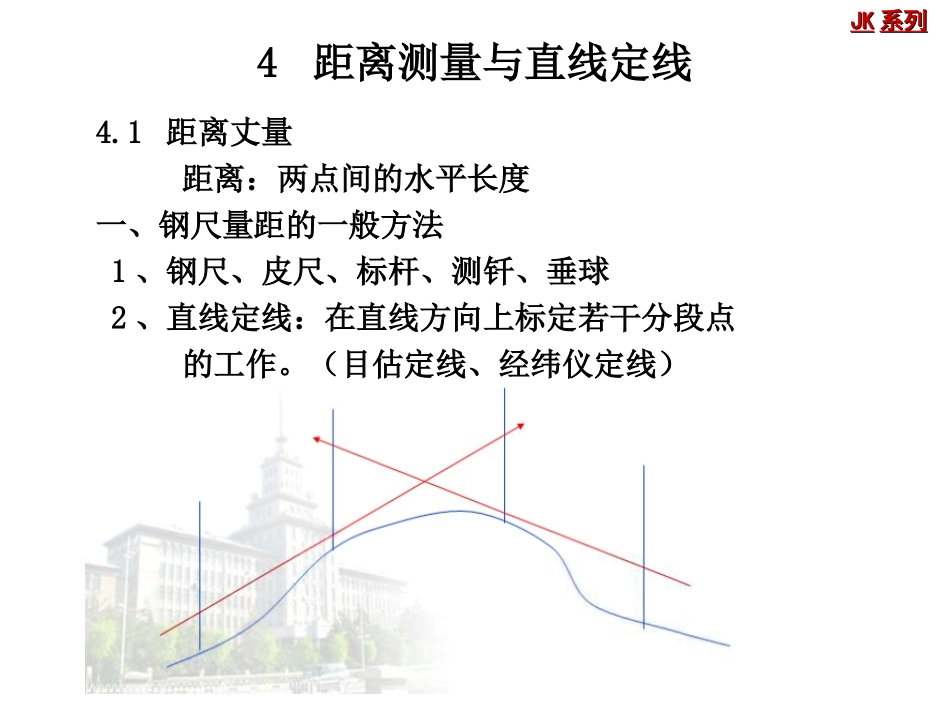

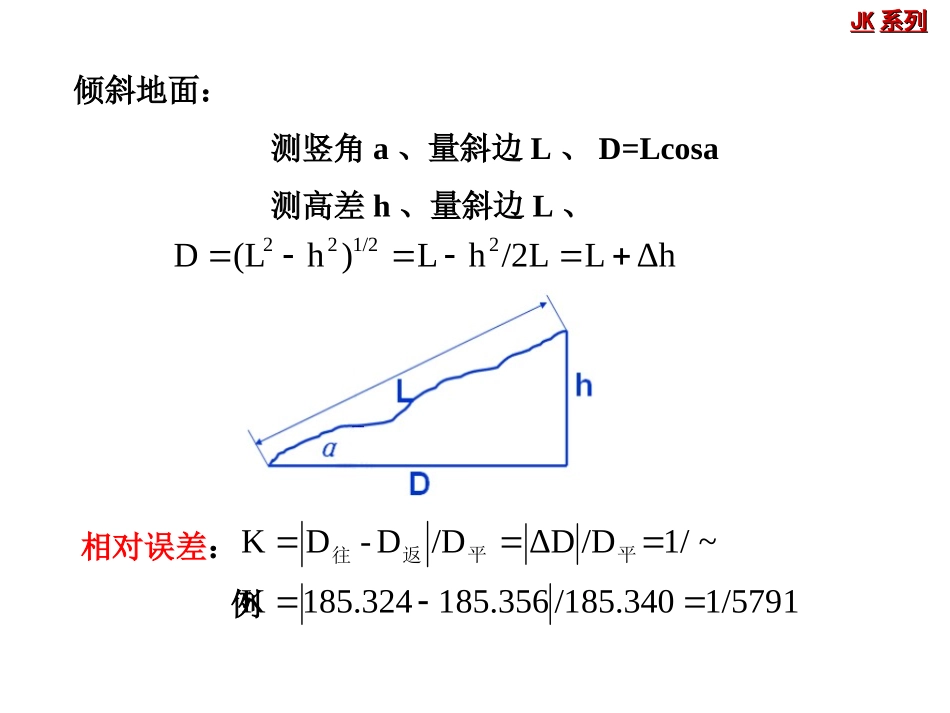

JKJK系列系列4.1距离丈量距离：两点间的水平长度一、钢尺量距的一般方法1、钢尺、皮尺、标杆、测钎、垂球2、直线定线：在直线方向上标定若干分段点的工作。（目估定线、经纬仪定线）制图基本规定4距离测量与直线定线JKJK系列系列3、量距方法水平地面：边定向边丈量D=nl+q倾斜地面：一端抬高、水平量距制图基本规定JKJK系列系列倾斜地面：测竖角a、量斜边L、D=Lcosa测高差h、量斜边L、制图基本规定ΔhL/2LhL)h(LD21/222相对误差：例1/5791/185.340185.356185.324K~1//DΔD/DD-DK平平返往JKJK系列系列二、钢尺量距精密方法(k=1/5000-1/10000)1、经纬仪定线：平整场地、打木桩、概量、做标记制图基本规定JKJK系列系列2、量距：10kg(15kg)，0.5º，0.5mm，一端三读法，互差≤±3mm3、测桩顶间高差往返各测一次Δh≤±10mm4、计算：尺长改正数（：实长，：名义长）温度改正数倾斜改正数制图基本规定L/)'(L00llld'l0lL)(L0ttt/2LL2hhhtdΔLΔLΔLLDJKJK系列系列例：某30米钢尺，检定长度为米，在30℃时丈量高差为2.0米的斜边长125.000米，计算两点平距。制图基本规定985.29'l解：0625.0000.12530/)30985.29(L/)'(L00llld0156.0000.125)2030(1025.1L)(L50ttt016.0125.000)/(2-(2.0)/2LL22hh米937.124ΔLΔLΔLLDhtdJKJK系列系列四、量距误差1、定线误差：分段点偏离直线方向(同倾斜地面量距离)制图基本规定误差当当)(03.0,0.02,30)(3-,0.21,30/22/)2(22仪器定线毫米米米目估定线毫米米米lllllll2、尺长误差：3、温度误差：30米钢尺温差1℃，改变长度为0.4毫米，温差8℃，改变长度为3毫米。0'llJKJK系列系列4、倾斜误差:ΔLh=-h2/2L=-0.442/(2*30)=-3mm(K=1/10000)相对误差K=ΔLh/L=h2/2L2=h2/2D2设坡度i=h/D，则K=i2/2若K=1/3000、则i=2.6/100，当l=30米、h=0.78米若K=1/10000、则i=1.4/100，当l=30米、h=0.44米5、拉力误差：当6、检定误差：±（0.2-0.5)mm7、丈量误差：对点、投点、扭曲、垂直。制图基本规定PPEAlP38.0)(/弹性模量、截面1mmP6.2时kgPJKJK系列系列4.2视距测量利用望远镜上的视距丝在视距尺上的读数，计算两点间的平距和高差一、视距测量原理1、视线水平D=Klh=i-v2、视线倾斜D=Klcos2ah=Dtga+i-v=1/2Klsin2a+i-v制图基本规定JKJK系列系列JKJK系列系列JKJK系列系列二、观测与计算观测：上丝M、下丝N、中丝V、竖盘读数L、仪高i例：i=1.45m，V=1.286m，M=1.573m，N=1.000m，L=87º54'解：l=M-N=0.573，a=2º06'D=Klcosa2=57.2mh=Dtga+i-v=2.26m制图基本规定JKJK系列系列三、视距测量误差及注意事项1.读数误差：与尺分划、距离、放大率有关。2.水准尺倾斜：当D=100米、a=5º、θ=±2º时，ΔD=0.611米3.垂直折光影响：抬高视线4.竖角观测误差：当a=5º、D=100米、Δa=1'时，ΔD=5mm,Δh=30mm,且竖角越大影响越大。5.常数K的影响注意：视线离地1米，带水准器视距尺，检查K，检查塔尺接口，检查竖盘指标差，有利天气制图基本规定JKJK系列系列4.3光电测距原理及应用把红外光作为载波利用光的传播速度和时间测量距离。当测量距离精度为±1厘米时，时间精度为6.7x10-11秒，将距离与时间关系转换为距离与相位关系，测定发射时间与接受时间的相位差测量距离。制图基本规定JKJK系列系列4.4直线定向制图基本规定直线定向：确定直线与标准方向之间的水平角关系。一、标准方向1、真子午线方向：地面点的真子午线切线方向，N2、磁子午线方向：磁针静止时指示的方向，N´3、坐标纵轴方向：高斯平面直角坐标系中某投影带中央子午线的投影，XJKJK系列系列二、直线方向表示1、方位角：由标准方向的北端起顺时针量至直线的水平夹角。真方位角A、磁方位角Am、坐标方位角α(0º-360º)JKJK系列系列2、象限角：由标准方向的北端或南端开始，顺时针或逆时针量至直线的水平锐角R(0º-90º)JKJK系列系列三、方位角之间的关系制图基本规定1、真方位角A与磁方位角Am的关系磁偏角：地面一点的真子午...
