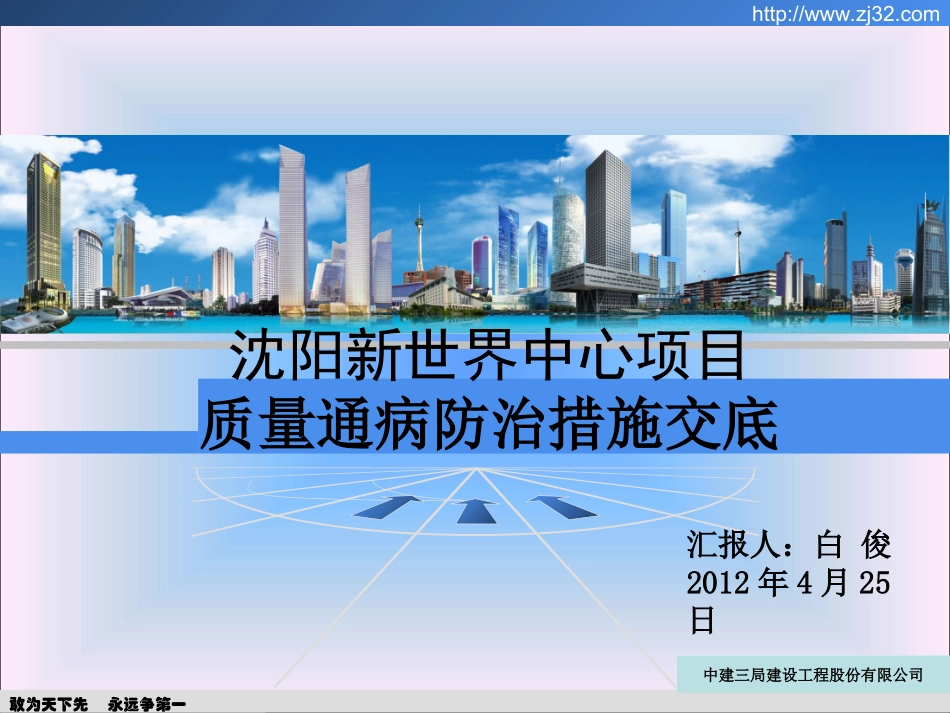

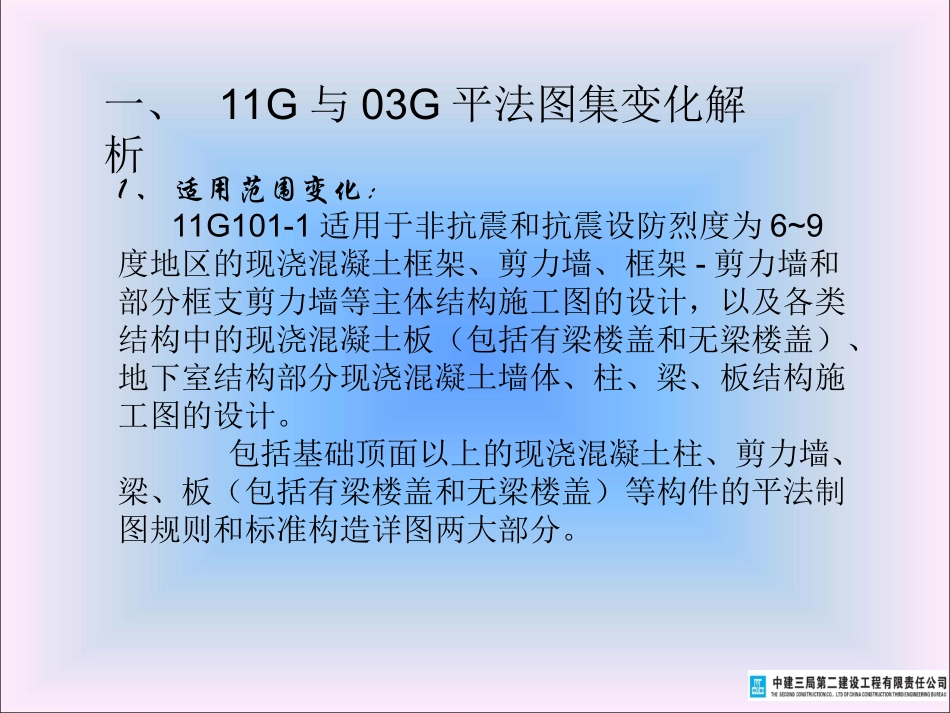

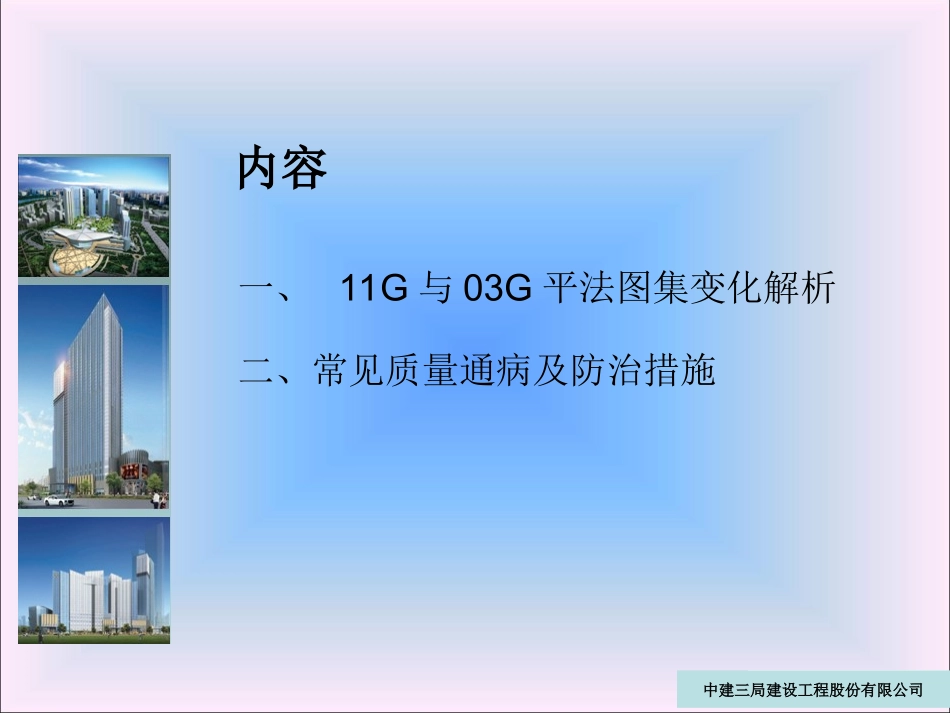

团结忠诚学习创新http://www.zj32.com沈阳新世界中心项目质量通病防治措施交底汇报人：白俊2012年4月25日敢为天下先永远争第一中建三局建设工程股份有限公司中建三局建设工程股份有限公司内容二、常见质量通病及防治措施一、11G与03G平法图集变化解析一、11G与03G平法图集变化解析1、适用范围变化：11G101-1适用于非抗震和抗震设防烈度为6~9度地区的现浇混凝土框架、剪力墙、框架-剪力墙和部分框支剪力墙等主体结构施工图的设计，以及各类结构中的现浇混凝土板（包括有梁楼盖和无梁楼盖）、地下室结构部分现浇混凝土墙体、柱、梁、板结构施工图的设计。包括基础顶面以上的现浇混凝土柱、剪力墙、梁、板（包括有梁楼盖和无梁楼盖）等构件的平法制图规则和标准构造详图两大部分。11G101-3适用于各种结构类型下现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台施工图设计。包括常用的现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台的平法制图规则和标准构造详图两大部分内容。2、受拉钢筋锚固长度等一般构造变化：11G101系列平法图集依据新规范确定了受拉钢筋的基本锚固长度lab、labe，以及锚固长度la、lae的计算方式。较03G101系列平法图集取值方式、修正系数、最小锚固长度都发生了变化。3、构件标准构造详图变化：11G101-1中抗震KZ边柱和角柱柱顶纵筋构造，较03G101有如下变化：1、新图集中各个节点可以进行组合使用；2、柱外侧纵筋不少于柱外侧全部纵筋的65%伸入梁内；3、外侧伸入梁内钢筋不小于梁上部钢筋时，可以弯入梁内作为梁上部纵向钢筋。（新增的构造）4、所有节点内侧钢筋按中柱节点走；5、区分了外侧钢筋从梁底算起1.5labe是否超过柱内侧边缘；超过的，外侧配筋率>1.2%分批截断，错开20d；没有超过的，弯折部分要>=15d，总长>1.5labe，同样错开20d；6、D节点是未伸入梁内的外侧钢筋构造；7、E节点是梁、柱纵向钢筋接头沿节点柱顶外侧直线布置的情况，与节点A组合使用；外侧柱纵筋到柱顶截断；梁上部钢筋伸入柱1.7labe。4、细部节点变化（一）柱变化的点：1.柱根（嵌固部位）：基础顶面或有地下室时地下室顶板；梁上柱梁顶面，墙上柱墙顶面；2.抗震柱\非抗震柱顶层边角柱节点变化；3.抗震柱\非抗震柱中柱节点变化；4.抗震柱\非抗震柱变截面节点变化；（二）剪力墙变化的点：1.墙梁增加连梁（集中对角斜筋配筋）LL(DX)；2.剪力墙水平筋端部做法变化；3.增加了斜交翼墙、端柱转角墙一二三；端柱翼墙一二三；水平变截面墙水平钢筋构造；4.剪力墙竖向钢筋顶部构造变化；5.剪力墙变截面处钢筋构造；6.剪力墙上起约束边缘构件纵筋构造；7.连梁交叉斜筋配筋JX，集中对角斜筋配筋DX，对角暗撑配筋JC构造变化。（三）梁变化的点：1.增加了端支座机械锚固节点；2.梁水平、竖向加腋构造变化；3.KL\WKL中间支座高差变化构造变化；4.增加了抗震框架梁尽端为梁箍筋加密范围构造；5.增加了水平折梁、竖向折梁钢筋构造；6.悬挑梁端配筋构造变化；（四）板变化的点：1.后浇带HJD，取消了50%搭接留筋；2.有梁楼盖板配筋构造变化；3.悬挑板构造变化；4.增加了折板构造；5.取消了局部升降板SJB构造三；5、锚固值变化6、保护层规定变化二、常见质量通病及防治措施：(一)混凝土表面麻面、露筋、蜂窝、孔洞1．质量通病：(1)砼表面局部缺浆粗糙,有许多小凹坑；(2)结构内的主筋、副筋或箍筋外露；(3)砼局部缺浆石子多,形成蜂窝状的孔洞；(4)砼结构内有空腔,局部无砼,蜂窝特别大。2．治理方法：(1)麻面部位用清水刷洗,充分湿润后用水泥浆或水泥砂浆抹平；(2)将外露钢筋上的砼和铁锈清洗干净,再用水泥砂浆(1:2比例)抹压平整。如露筋较深,应将薄弱砼剔除,清理干净,用高一级的豆石砼捣实,认真养护；(3)小蜂窝可先用水冲洗干净,用1:2水泥砂浆修补;大蜂窝,先将松动的石子和突出颗粒剔除,并剔成喇叭口,然后用清水冲洗干净湿透,再用高一级豆石砼捣实,认真养护；(二)施工缝结合不好1．质量通病：施工缝处砼结合不好,有缝隙或夹有杂物,造成结构整体性不好。2．治理方法：(1)缝隙较细时,可用清水冲洗裂缝,充分湿润后抹水泥浆；(2)梁柱等在补强前,首先应搭设临时...
