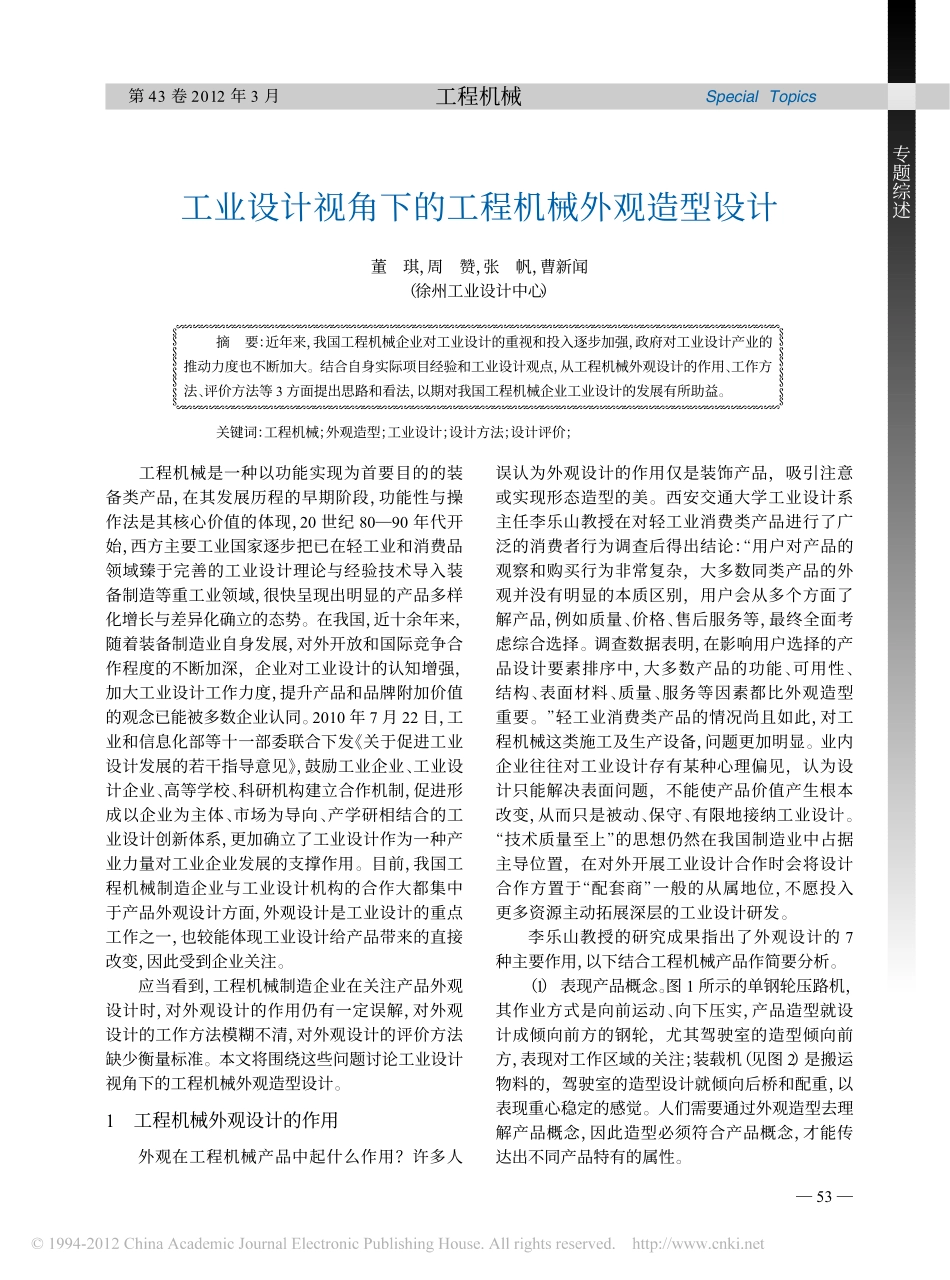

工程机械SpecialTopics专题综述第43卷2012年3月工业设计视角下的工程机械外观造型设计董琪，周赞，张帆，曹新闻（徐州工业设计中心）!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!"!!!"!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!"!!!"摘要：近年来，我国工程机械企业对工业设计的重视和投入逐步加强，政府对工业设计产业的推动力度也不断加大。结合自身实际项目经验和工业设计观点，从工程机械外观设计的作用、工作方法、评价方法等3方面提出思路和看法，以期对我国工程机械企业工业设计的发展有所助益。关键词：工程机械；外观造型；工业设计；设计方法；设计评价；工程机械是一种以功能实现为首要目的的装备类产品，在其发展历程的早期阶段，功能性与操作法是其核心价值的体现，20世纪80—90年代开始，西方主要工业国家逐步把已在轻工业和消费品领域臻于完善的工业设计理论与经验技术导入装备制造等重工业领域，很快呈现出明显的产品多样化增长与差异化确立的态势。在我国，近十余年来，随着装备制造业自身发展，对外开放和国际竞争合作程度的不断加深，企业对工业设计的认知增强，加大工业设计工作力度，提升产品和品牌附加价值的观念已能被多数企业认同。2010年7月22日，工业和信息化部等十一部委联合下发《关于促进工业设计发展的若干指导意见》，鼓励工业企业、工业设计企业、高等学校、科研机构建立合作机制，促进形成以企业为主体、市场为导向、产学研相结合的工业设计创新体系，更加确立了工业设计作为一种产业力量对工业企业发展的支撑作用。目前，我国工程机械制造企业与工业设计机构的合作大都集中于产品外观设计方面，外观设计是工业设计的重点工作之一，也较能体现工业设计给产品带来的直接改变，因此受到企业关注。应当看到，工程机械制造企业在关注产品外观设计时，对外观设计的作用仍有一定误解，对外观设计的工作方法模糊不清，对外观设计的评价方法缺少衡量标准。本文将围绕这些问题讨论工业设计视角下的工程机械外观造型设计。1工程机械外观设计的作用外观在工程机械产品中起什么作用？许多人误认为外观设计的作用仅是装饰产品，吸引注意或实现形态造型的美。西安交通大学工业设计系主任李乐山教授在对轻工业消费类产品进行了广泛的消费者行为调查后得出结论：“用户对产品的观察和购买行为非常复杂，大多数同类产品的外观并没有明显的本质区别，用户会从多个方面了解产品，例如质量、价格、售后服务等，最终全面考虑综合选择。调查数据表明，在影响用户选择的产品设计要素排序中，大多数产品的功能、可用性、结构、表面材料、质量、服务等因素都比外观造型重要。”轻工业消费类产品的情况尚且如此，对工程机械这类施工及生产设备，问题更加明显。业内企业往往对工业设计存有某种心理偏见，认为设计只能解决表面问题，不能使产品价值产生根本改变，从而只是被动、保守、有限地接纳工业设计。“技术质量至上”的思想仍然在我国制造业中占据主导位置，在对外开展工业设计合作时会将设计合作方置于“配套商”一般的从属地位，不愿投入更多资源主动拓展深层的工业设计研发。李乐山教授的研究成果指出了外观设计的7种主要作用，以下结合工程机械产品作简要分析。（1）表现产品概念。图1所示的单钢轮压路机，其作业方式是向前运动、向下压实，产品造型就设计成倾向前方的钢轮，尤其驾驶室的造型倾向前方，表现对工作区域的关注；装载机（见图2）是搬运物料的，驾驶室的造型设计就倾向后桥和配重，以表现重心稳定的感觉。人们需要通过外观造型去理解产品概念，因此造型必须符合产品概念，才能传达出不同产品特有的属性。53——SpecialTopics工程机械专题综述第43卷2012年3月图6手柄的不同形状图4深色通风口的机罩图1单钢轮压路机图2装载机（2）体现产品价值定位。有些人喜欢产品高档，有些人喜欢低价；有些人喜欢卡通，有些人喜欢高质量。这些不同的产品价值观念也要通过外观设计体现出来。比如高档产品的驾驶室采用深色玻璃（见图3），机罩通风口和内部件也做成深色（见图4），从外面不易看透，这时并不是根据用户喜好决定颜色和材料，而是由产品的价值定位来决定。（3）表现产...
