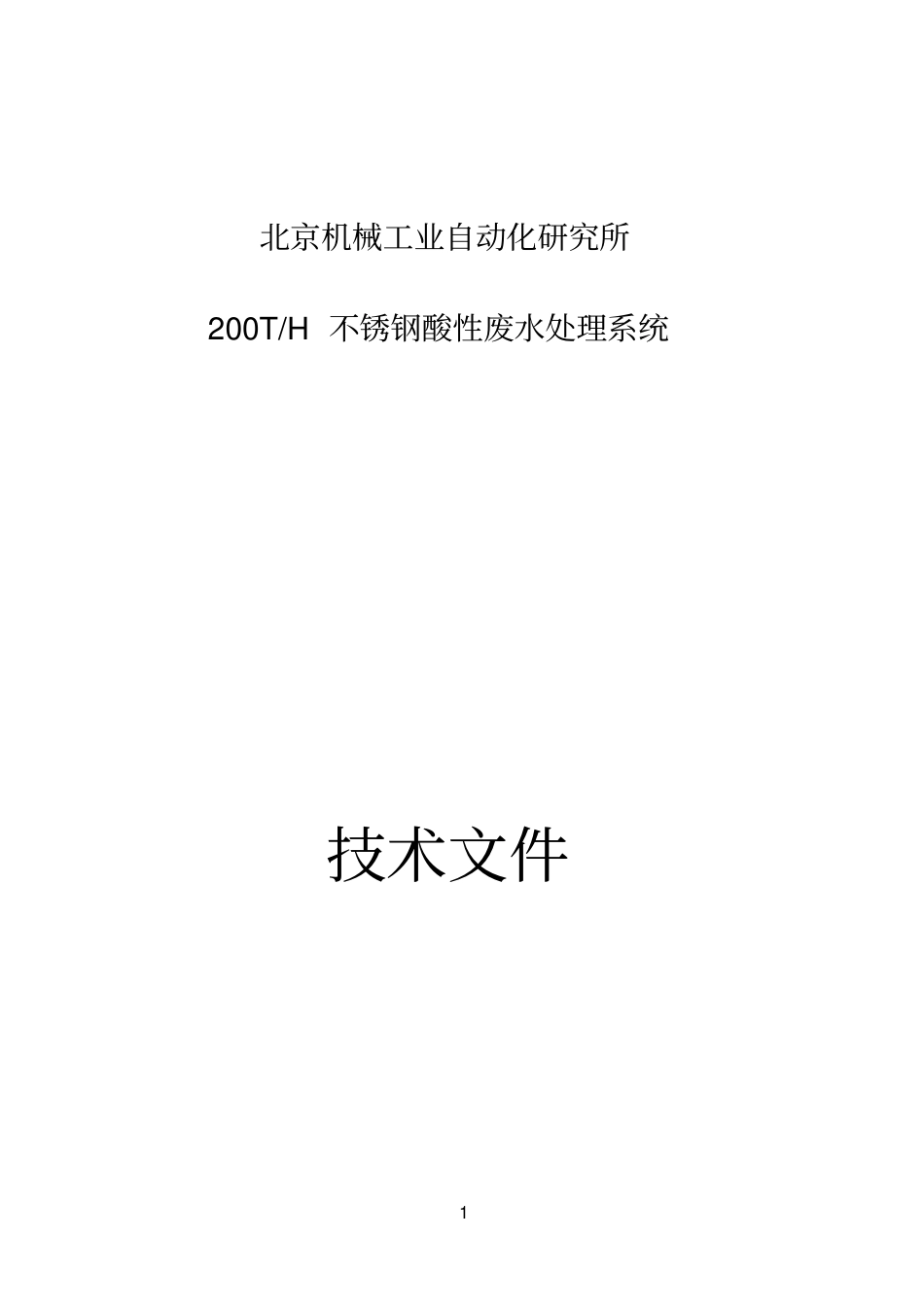

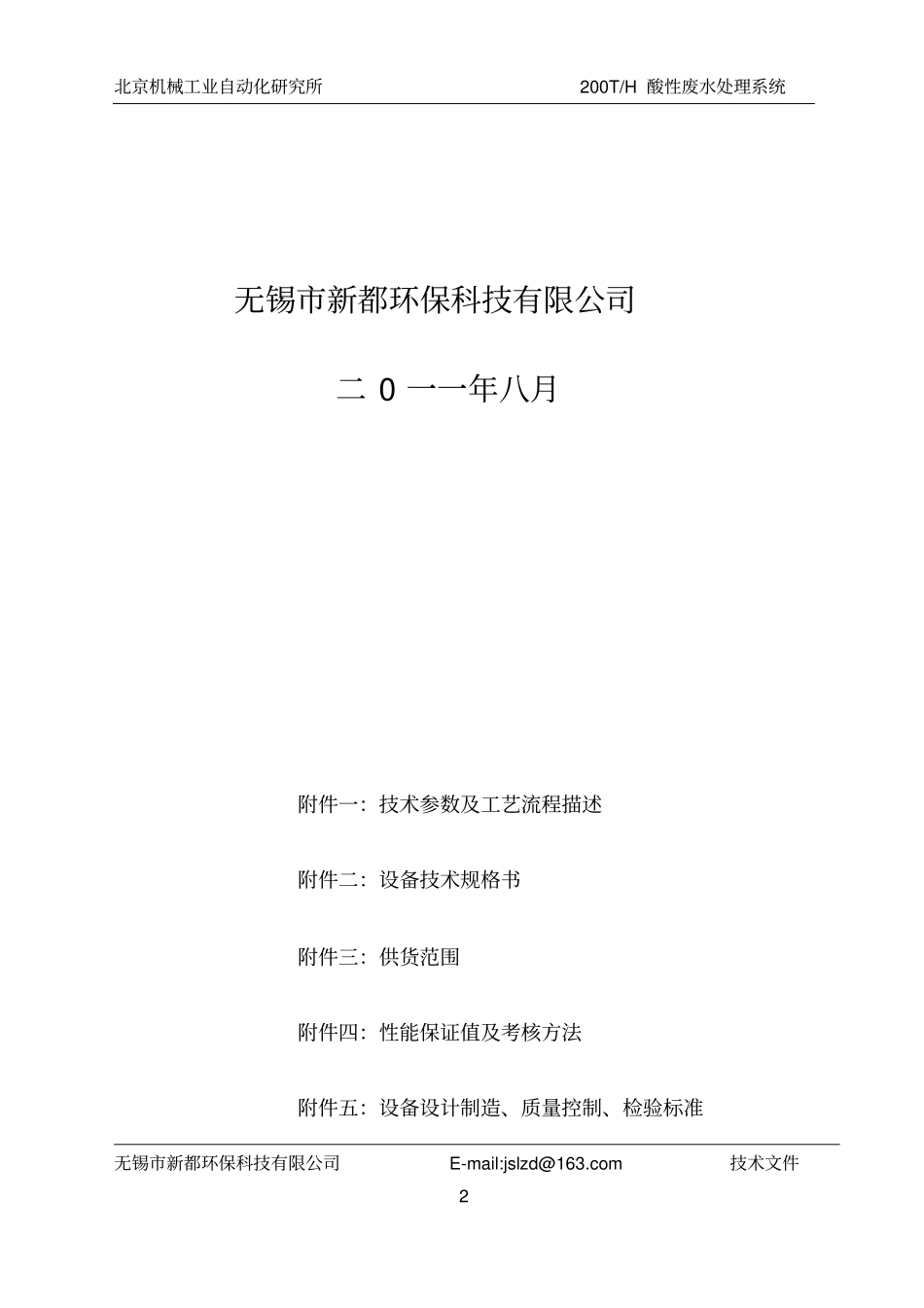

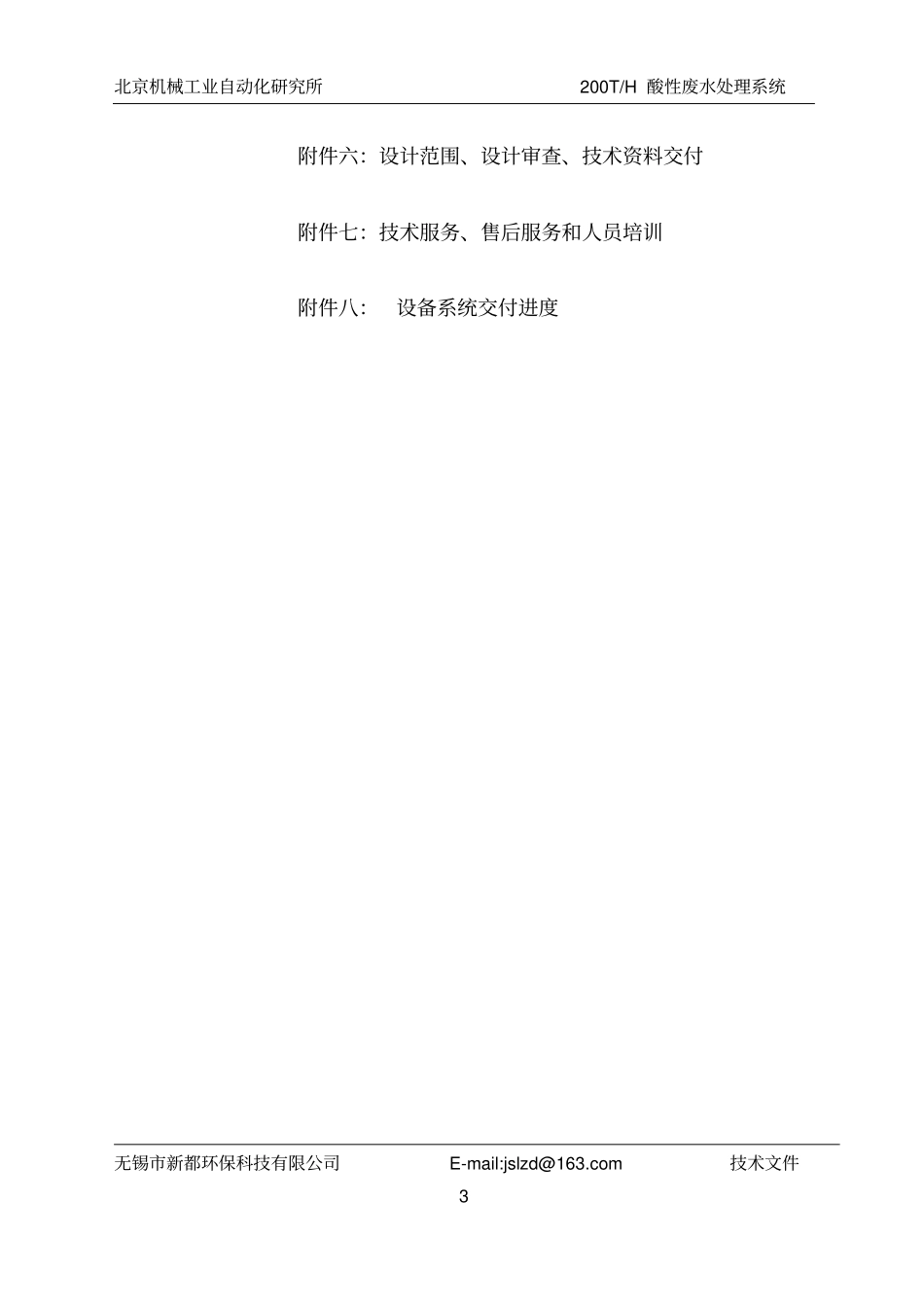

1北京机械工业自动化研究所200T/H不锈钢酸性废水处理系统技术文件北京机械工业自动化研究所200T/H酸性废水处理系统无锡市新都环保科技有限公司E-mail:jslzd@163.com技术文件2无锡市新都环保科技有限公司二0一一年八月附件一：技术参数及工艺流程描述附件二：设备技术规格书附件三：供货范围附件四：性能保证值及考核方法附件五：设备设计制造、质量控制、检验标准北京机械工业自动化研究所200T/H酸性废水处理系统无锡市新都环保科技有限公司E-mail:jslzd@163.com技术文件3附件六：设计范围、设计审查、技术资料交付附件七：技术服务、售后服务和人员培训附件八：设备系统交付进度北京机械工业自动化研究所200T/H酸性废水处理系统无锡市新都环保科技有限公司E-mail:jslzd@163.com技术文件4附件一工艺流程及技术参数描述北京机械工业自动化研究所200T/H酸性废水处理系统无锡市新都环保科技有限公司E-mail:jslzd@163.com技术文件5一、概述热轧不锈钢酸洗机组在酸洗过程中如下工序产生的酸性/含铬废水：（1）抛丸预清洗工序；（2）硫酸酸洗工序；（3）硫酸水洗工序；（4）混酸酸洗工序；（5）混酸水洗工序；（6）最终清洗工序；（7）其它排水；1、设计依据（参照同类不锈钢酸洗线数据）原料热轧:AISI200；AISI300；AISI400钢种奥氏体304；304L；316；316L；430；410等代表材质1Cr17Mn6Ni5N、0Cr18Ni9钢板厚度2-12mm钢板宽度800-1600mm生产线布置方式从操作侧看生产线从左到右北京机械工业自动化研究所200T/H酸性废水处理系统无锡市新都环保科技有限公司E-mail:jslzd@163.com技术文件6生产线最大工艺速度80m/min生产线最低工艺速度16.7m/min穿带速度30m/min2、设计原则1、严格贯彻执行国家环境保护的有关规定，确保出水各项指标达到设计要求或优于排放标准。2、尽量采用功能可靠、运行稳定、操作简单、运行管理方便的处理工艺，以降低建设费用和处理成本。3、结合工程条件，谨慎合理选择工程设计方案，并尽量采用技术先进、新材料、新布局，以减少运行费用，确保处理系统长期运行安全可靠、出水稳定、出水有保障。4、合理地解决污泥问题，以避免二次污染。3、设计水量、水质热轧不锈钢酸洗机组生产过程中，主要产生以下几股废水：1、硫酸废液，主要成份：硫酸237-262g/L，金属（Fe2++Cr6++镍）65g/L；北京机械工业自动化研究所200T/H酸性废水处理系统无锡市新都环保科技有限公司E-mail:jslzd@163.com技术文件72、混酸废液，主要成份：氢氟酸57g/L，硝酸174g/L，金属（Fe2++Cr6++镍）37g/L；3、刷洗水，主要成份：硫酸16g/L，Fe2+4g/L；4、刷洗水，主要成份：氢氟酸1.5g/L，硝酸12g/L，Fe3+3g/L；5、漂洗水，主要成份：氢氟酸7g/L，硝酸22g/L，Fe3+7g/L；6、废气清洗水，主要成份：氢氟酸1g/L，硝酸0.5g/L，Fe3+26g/L。根据用户提供数据及本公司以往处理同类工程经验，需要考虑各机组事故状态下超排的情况。因此为使水处理站在正常和事故状态下都能接纳各机组排水。综上所述，最终总水量按200m3/h进行设计。4、施工设计范围本设计为不锈钢酸性废水处理站的工程设计，也是工厂综合废水处理站的补充部分，除不锈钢酸性残液废水及酸性冲洗废水由建设方从各废水收集点用泵输送到不锈钢酸性废水调节池接点，废水处理站内相应工艺设计、土建设计、设备制造、安装调试都有供货方负责(除土建及土建防腐施工有建设方负责)。处理后废水接至厂内综合废水排放水池合并排放。5、排放标准北京机械工业自动化研究所200T/H酸性废水处理系统无锡市新都环保科技有限公司E-mail:jslzd@163.com技术文件8工厂综合废水处理站的出水水质应达到《污水综合排放标准》（GB8978-1996）的一级标准要求，主要参数如下表所示：单位：mg/l(PH、除外)PHSSCr(Ⅵ)T-CrNiCODcr氟化物6～9700.51.51.07010二、工艺流程说明一般在不锈钢酸洗过程中会产生酸性废液（1、2项）及酸性冲洗水（3、4、5、6项）两种废水，其中酸性废液（1、2项）主要的污染物是PH、重金属离子Cr和氟离子等；酸性冲洗水（3、4、5、6项）主要的污染物是PH、Fe离子和氟离子等。酸性废液与酸性冲洗水性质相近，但浓度较高，而且含有六价铬，六价铬属于危险废...
