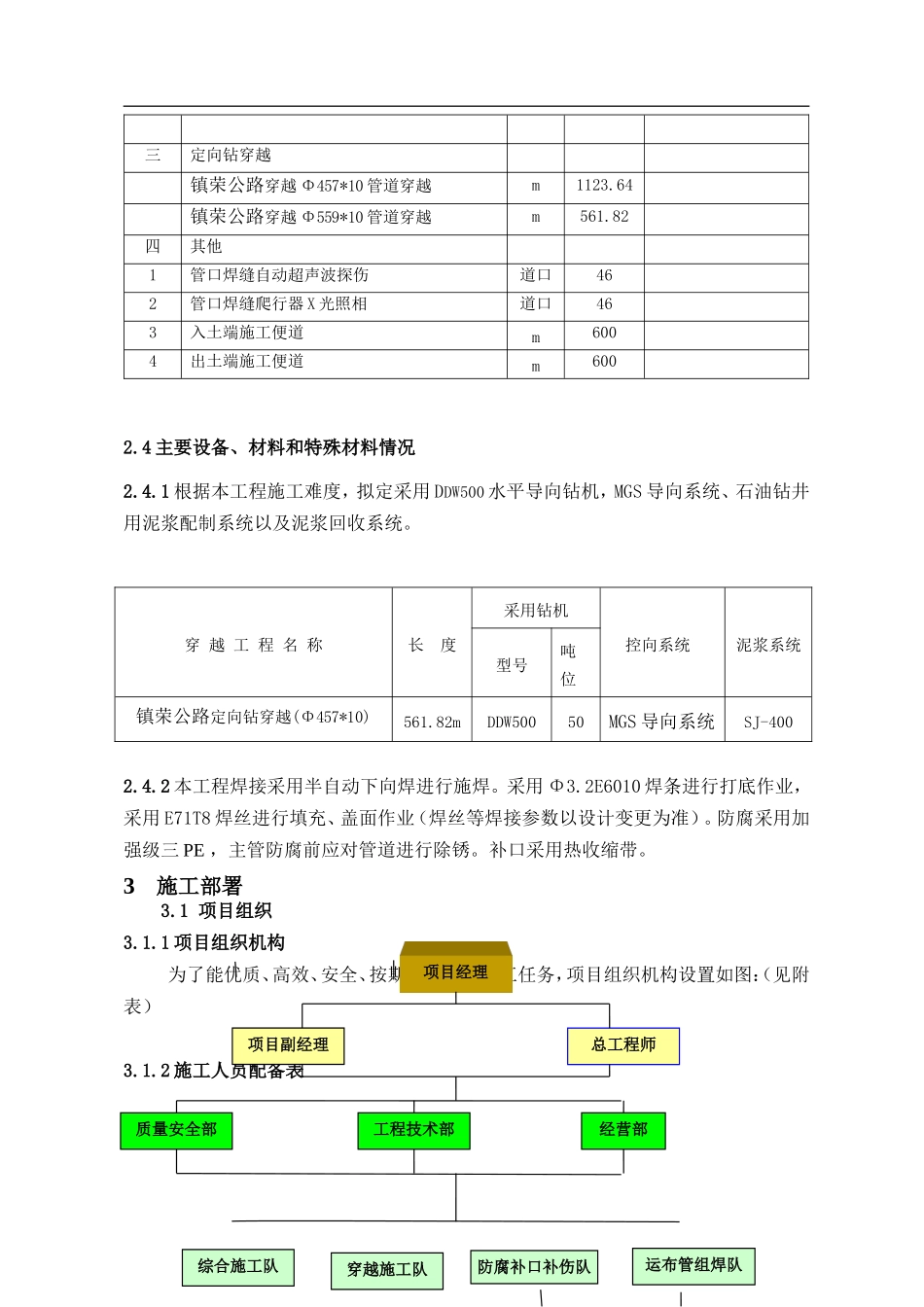

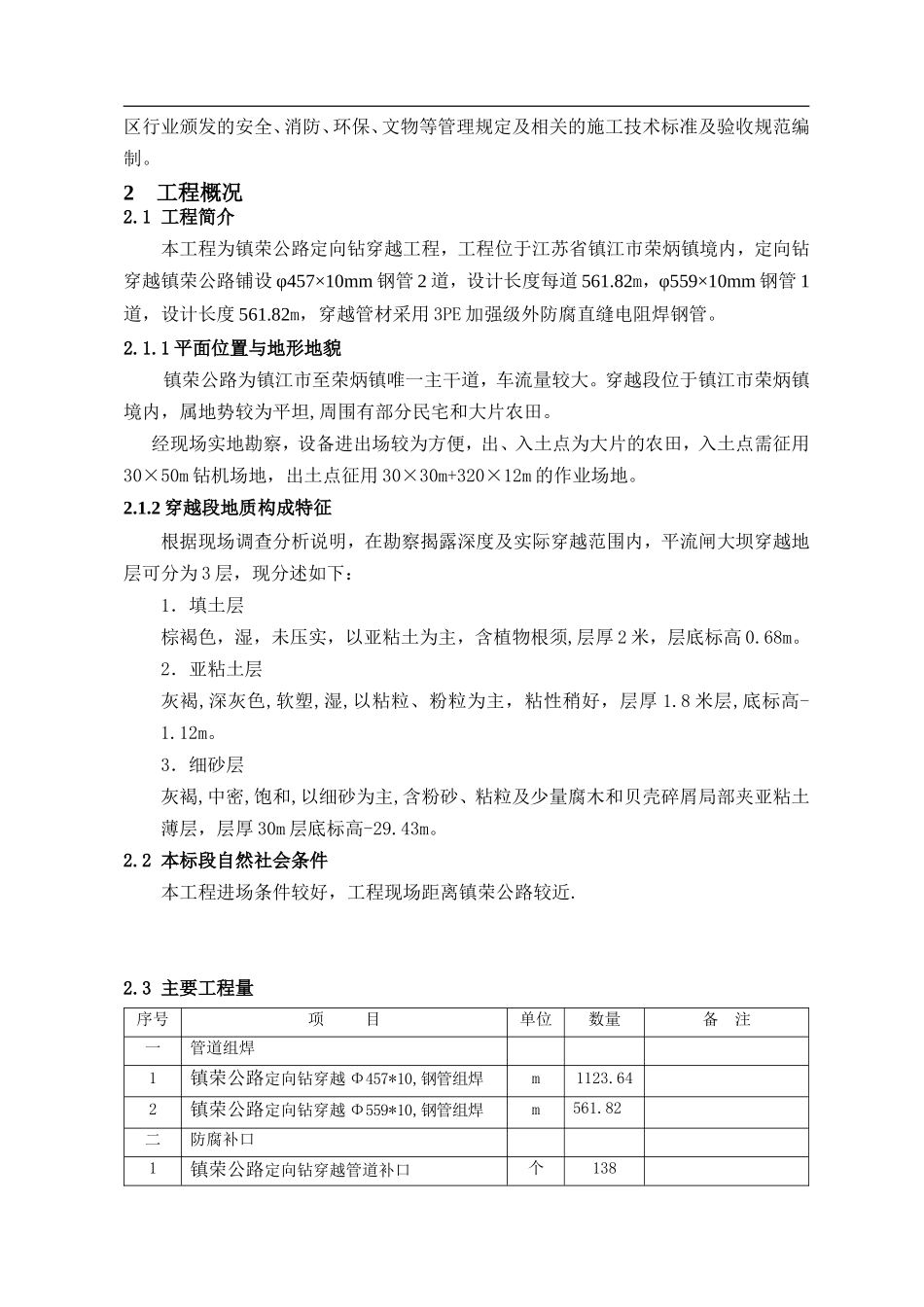

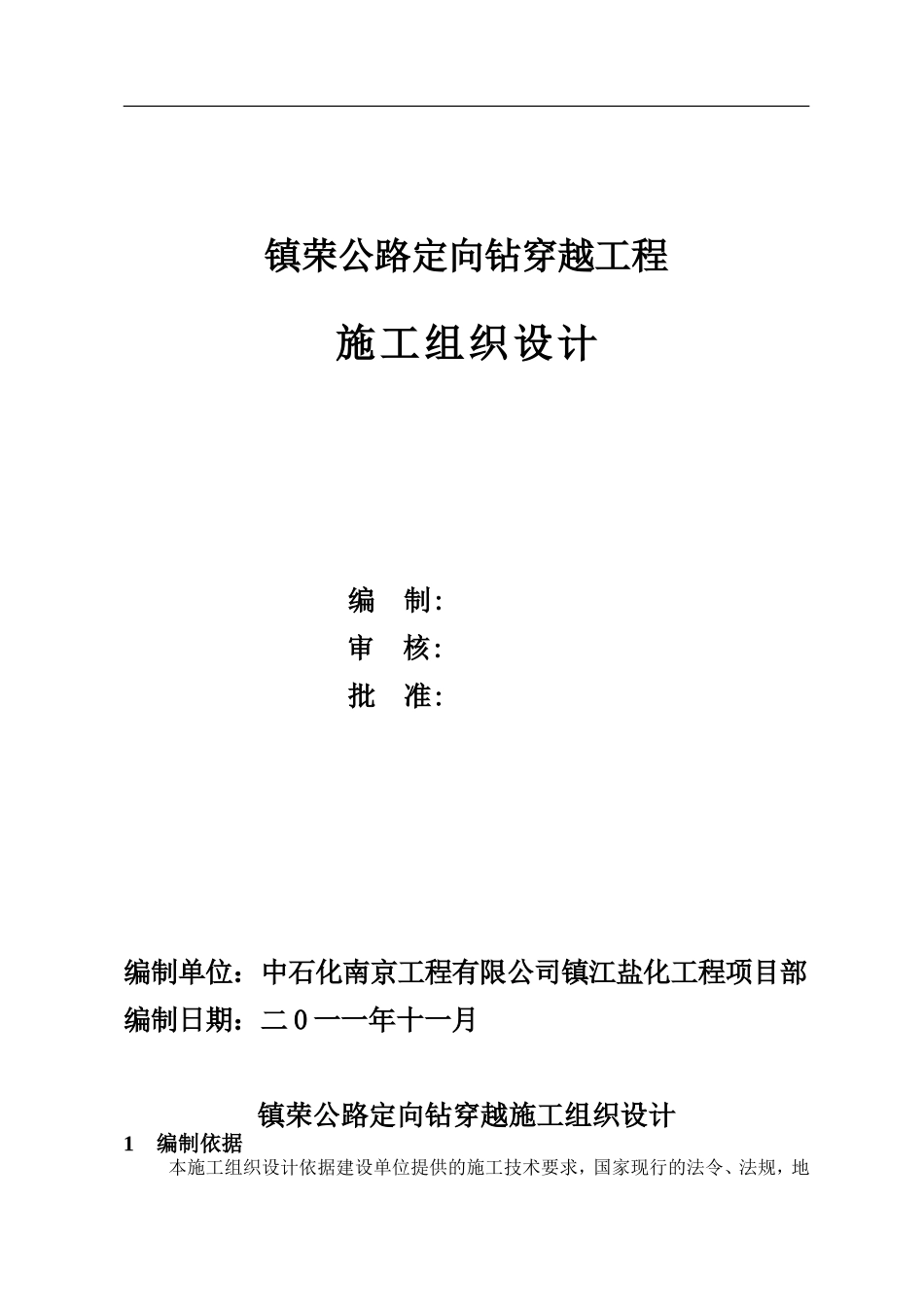

镇荣公路定向钻穿越工程施工组织设计编制:审核:批准:编制单位：中石化南京工程有限公司镇江盐化工程项目部编制日期：二0一一年十一月镇荣公路定向钻穿越施工组织设计1编制依据本施工组织设计依据建设单位提供的施工技术要求，国家现行的法令、法规，地区行业颁发的安全、消防、环保、文物等管理规定及相关的施工技术标准及验收规范编制。2工程概况2.1工程简介本工程为镇荣公路定向钻穿越工程，工程位于江苏省镇江市荣炳镇境内，定向钻穿越镇荣公路铺设φ457×10mm钢管2道，设计长度每道561.82m，φ559×10mm钢管1道，设计长度561.82m，穿越管材采用3PE加强级外防腐直缝电阻焊钢管。2.1.1平面位置与地形地貌镇荣公路为镇江市至荣炳镇唯一主干道，车流量较大。穿越段位于镇江市荣炳镇境内，属地势较为平坦,周围有部分民宅和大片农田。经现场实地勘察，设备进出场较为方便，出、入土点为大片的农田，入土点需征用30×50m钻机场地，出土点征用30×30m+320×12m的作业场地。2.1.2穿越段地质构成特征根据现场调查分析说明，在勘察揭露深度及实际穿越范围内，平流闸大坝穿越地层可分为3层，现分述如下：1．填土层棕褐色，湿，未压实，以亚粘土为主，含植物根须,层厚2米，层底标高0.68m。2．亚粘土层灰褐,深灰色,软塑,湿,以粘粒、粉粒为主，粘性稍好，层厚1.8米层,底标高-1.12m。3．细砂层灰褐,中密,饱和,以细砂为主,含粉砂、粘粒及少量腐木和贝壳碎屑局部夹亚粘土薄层，层厚30m层底标高-29.43m。2.2本标段自然社会条件本工程进场条件较好，工程现场距离镇荣公路较近.2.3主要工程量序号项目单位数量备注一管道组焊1镇荣公路定向钻穿越Φ457*10,钢管组焊m1123.642镇荣公路定向钻穿越Φ559*10,钢管组焊m561.82二防腐补口1镇荣公路定向钻穿越管道补口个138三定向钻穿越镇荣公路穿越Φ457*10管道穿越m1123.64镇荣公路穿越Φ559*10管道穿越m561.82四其他1管口焊缝自动超声波探伤道口462管口焊缝爬行器X光照相道口463入土端施工便道m6004出土端施工便道m6002.4主要设备、材料和特殊材料情况2.4.1根据本工程施工难度，拟定采用DDW500水平导向钻机，MGS导向系统、石油钻井用泥浆配制系统以及泥浆回收系统。穿越工程名称长度采用钻机控向系统泥浆系统型号吨位镇荣公路定向钻穿越(Φ457*10)561.82mDDW50050MGS导向系统SJ-4002.4.2本工程焊接采用半自动下向焊进行施焊。采用Φ3.2E6010焊条进行打底作业，采用E71T8焊丝进行填充、盖面作业（焊丝等焊接参数以设计变更为准）。防腐采用加强级三PE，主管防腐前应对管道进行除锈。补口采用热收缩带。3施工部署3.1项目组织3.1.1项目组织机构为了能优质、高效、安全、按期完成工程施工任务，项目组织机构设置如图：（见附表）3.1.2施工人员配备表项目副经理防腐补口补伤队质量安全部经营部穿越施工队项目经理总工程师工程技术部运布管组焊队综合施工队3.2部门职责3.2.1项目经理部对整个工程的质量、安全、进度、环保等方面负全责，对工程施工进行总体协调管理，负责对业主、监理、地方政府等部门的联系工作。3.2.2项目经理⑴全面负责组织工程的实施，对工程的质量、进度和HSE负领导责任。⑵组织编制项目施工实施计划，确保按期完工。3.2.3项目副经理⑴负责项目施工组织与现场管理。⑵参与项目重大问题的讨论与决策。3.2.4项目总工程师⑴负责项目的技术和质量管理，对重大技术和质量问题的解决进行决策。⑵负责项目的培训工作。3.2.5生产技术部⑴参与组织有关施工准备工作。⑵组织内部图纸会审和技术交底，编制施工组织设计和施工技术方案、措施。3.2.6质量安全部⑴组织建立项目质量、HSE管理体系。⑵按公司的方针和目标进行质量和HSE管理，编制项目HSE计划书。3.2.7经营部⑴严格执行国家的各项财务政策和公司有关规定。⑵做好现金收付和银行结算工作。4工程施工方案4.1施工工序流程4.2施工前准备4.2.1测量放线4.2.1.1施工前请设计和业主现场代表进行现场交底、交桩。交桩后，按设计图纸和交底要求进行放线。4.2.2施工区域场地平整4.2.2.1施工便道修筑出、入土点进场道路路桥施工单位已经修筑可以借用，进场前仅需平整。布管管段组焊施工人员及设备调遣设计交...
