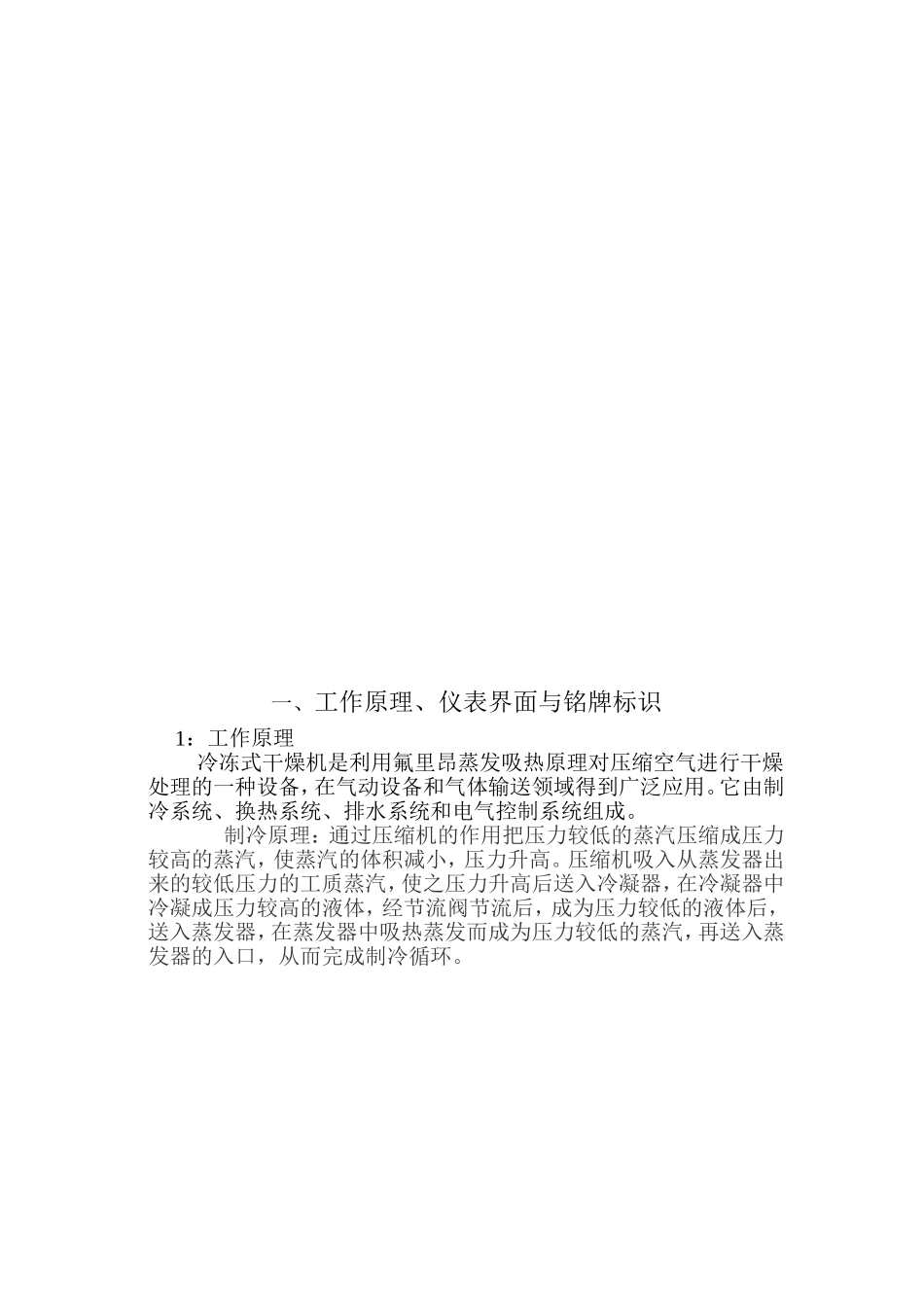

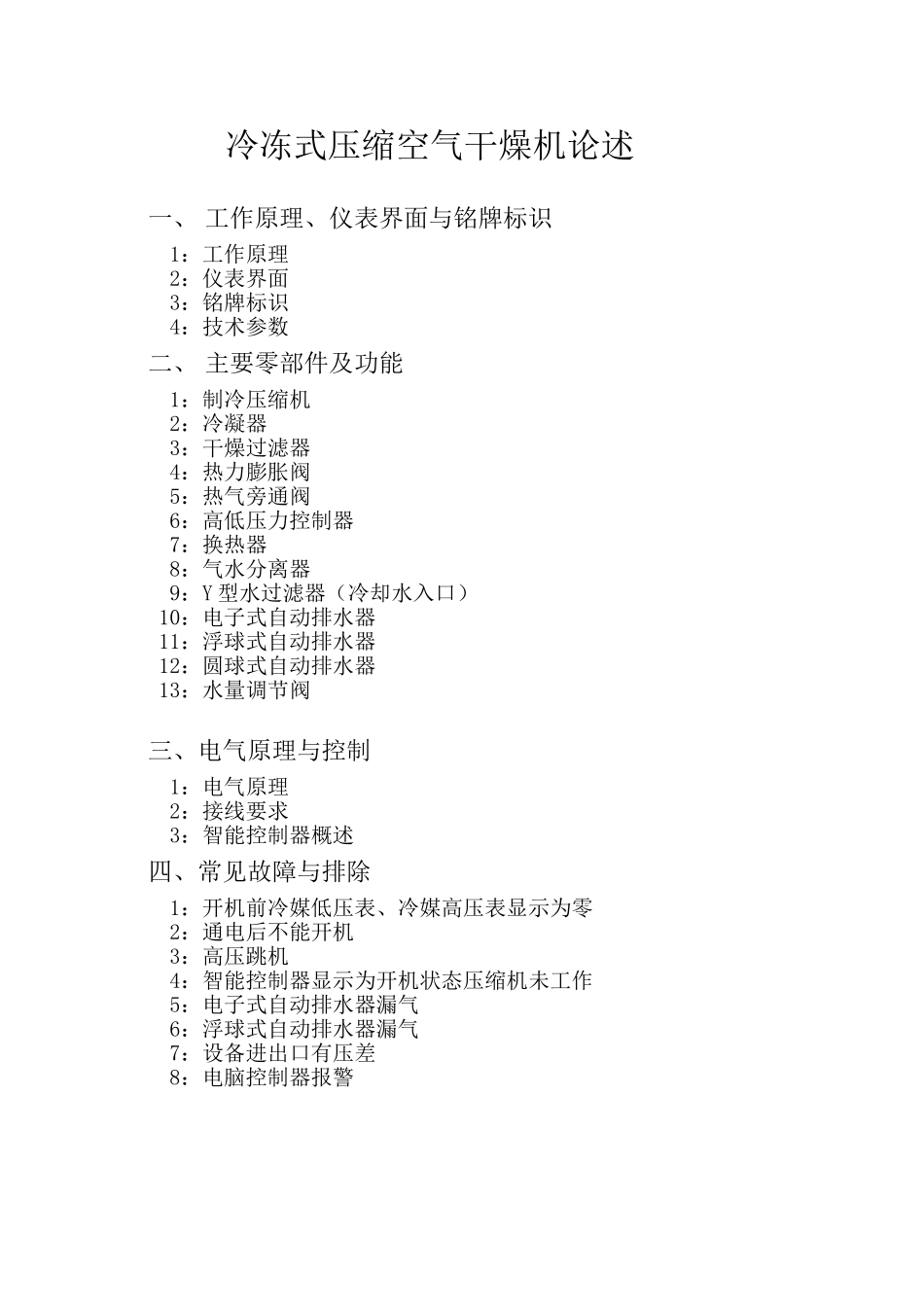

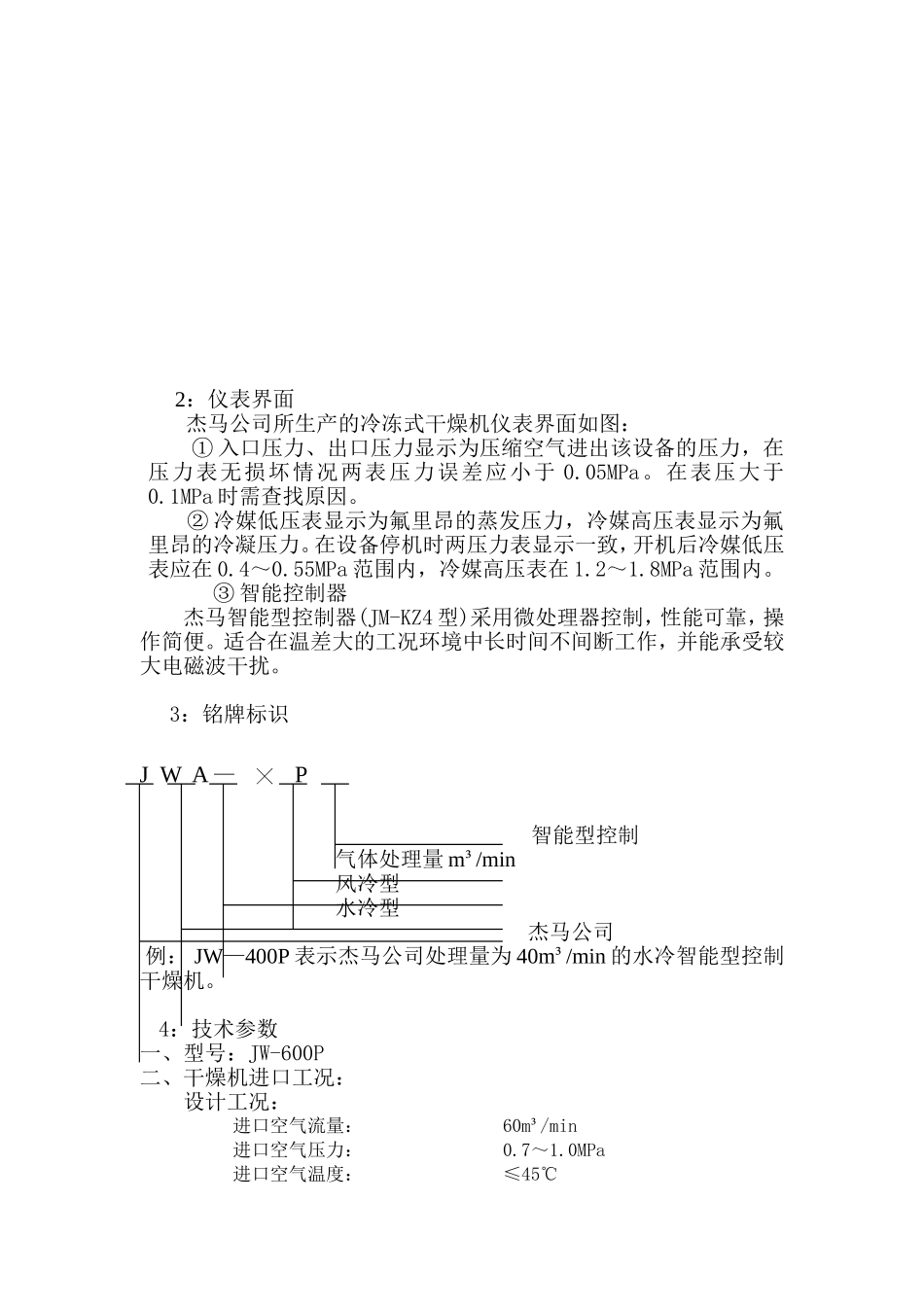

冷冻式压缩空气干燥机论述一、工作原理、仪表界面与铭牌标识1：工作原理2：仪表界面3：铭牌标识4：技术参数二、主要零部件及功能1：制冷压缩机2：冷凝器3：干燥过滤器4：热力膨胀阀5：热气旁通阀6：高低压力控制器7：换热器8：气水分离器9：Y型水过滤器（冷却水入口）10：电子式自动排水器11：浮球式自动排水器12：圆球式自动排水器13：水量调节阀三、电气原理与控制1：电气原理2：接线要求3：智能控制器概述四、常见故障与排除1：开机前冷媒低压表、冷媒高压表显示为零2：通电后不能开机3：高压跳机4：智能控制器显示为开机状态压缩机未工作5：电子式自动排水器漏气6：浮球式自动排水器漏气7：设备进出口有压差8：电脑控制器报警一、工作原理、仪表界面与铭牌标识1：工作原理冷冻式干燥机是利用氟里昂蒸发吸热原理对压缩空气进行干燥处理的一种设备，在气动设备和气体输送领域得到广泛应用。它由制冷系统、换热系统、排水系统和电气控制系统组成。制冷原理：通过压缩机的作用把压力较低的蒸汽压缩成压力较高的蒸汽，使蒸汽的体积减小，压力升高。压缩机吸入从蒸发器出来的较低压力的工质蒸汽，使之压力升高后送入冷凝器，在冷凝器中冷凝成压力较高的液体，经节流阀节流后，成为压力较低的液体后，送入蒸发器，在蒸发器中吸热蒸发而成为压力较低的蒸汽，再送入蒸发器的入口，从而完成制冷循环。2：仪表界面杰马公司所生产的冷冻式干燥机仪表界面如图：①入口压力、出口压力显示为压缩空气进出该设备的压力，在压力表无损坏情况两表压力误差应小于0.05MPa。在表压大于0.1MPa时需查找原因。②冷媒低压表显示为氟里昂的蒸发压力，冷媒高压表显示为氟里昂的冷凝压力。在设备停机时两压力表显示一致，开机后冷媒低压表应在0.4～0.55MPa范围内，冷媒高压表在1.2～1.8MPa范围内。③智能控制器杰马智能型控制器(JM-KZ4型)采用微处理器控制，性能可靠，操作简便。适合在温差大的工况环境中长时间不间断工作，并能承受较大电磁波干扰。3：铭牌标识JWA—╳P智能型控制气体处理量m³/min风冷型水冷型杰马公司例：JW—400P表示杰马公司处理量为40m³/min的水冷智能型控制干燥机。4：技术参数一、型号：JW-600P二、干燥机进口工况：设计工况：进口空气流量：60m³/min进口空气压力：0.7～1.0MPa进口空气温度：≤45℃进口空气相对湿度：100%冷却水压力：0.15～0.35MPa冷却水温度：≤32℃限制工况：最大空气处理量：65m3/min最高空气进口压力：1.0MPa最高空气进口温度：50℃最高冷却水压力：0.4MPa最高冷却水温度:34℃三、干燥机主要性能参数：空气处理量：60m³/min压力露点：2～8℃压力降：0.02MPa压缩机功率：11.25KW最大冷却水量：9T/h控制方式：PC冷却水管径:DN40空气进出口管径：DN125电源：380V/3相4线/50HZ三、主要零部件及功能1，制冷压缩机制冷压缩机是冷冻式干燥机的核心部分，科学技术的进步，新式空调系统不断出现，推动了制冷压缩机制造技术的不断进步。从目前制冷压缩机的发展趋势来看，结构紧凑，高效节能以及微震低噪等特点是空调压缩机制造不断追求的目标。压缩机作用：①从蒸发器内吸入蒸气，以保证蒸发器内一定的蒸发压力。②提高压力（压缩），以创造在较高温下冷凝的条件。③输送制冷剂，使制冷剂完成制冷循环。压缩机总类很多，我公司采用旋转式、活塞式、涡旋式、螺杆式空调压缩机。2，冷凝器冷却介质的不同，冷凝器分为风冷式冷凝器和水冷式冷凝器。风冷式使用要求：环境温度≤38℃水冷式使用要求：冷却水温≤32℃，水压0.15～0.35MPa,水量。从压缩机出来的高温高压制冷剂气体通过冷凝器放热冷凝成压力较高的液体。3，干燥过滤器作用：过滤制冷剂中的水份和杂质。4，热力膨胀阀热力膨胀阀是通过感受蒸发器出口气态制冷剂的过热度来控制进入蒸发器的制冷剂流量。按照平衡方式不同，热力膨胀阀分为外平衡式和内平衡式。5，热气旁通阀热气旁通阀是调节压缩机制冷量的配件，可用于代替压缩机气缸的卸荷，也可用于比气缸卸荷请求更低的卸荷场合。冷干机所使用的热气旁通阀可以把所需要的排出气体通到低压一侧，以保持低的蒸发压力。防止在低负荷下运转时，导致蒸发器结冰。调整...
