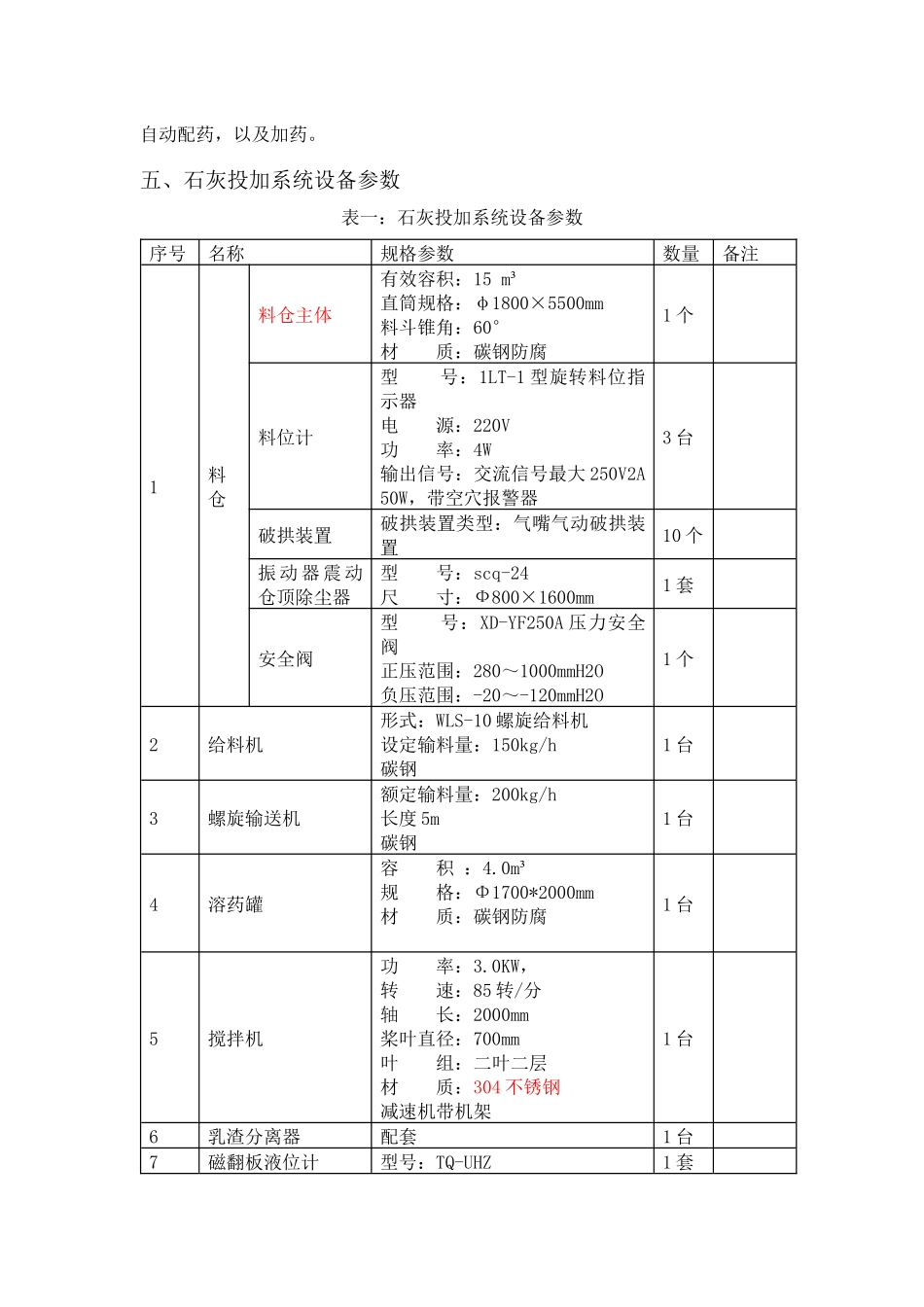

全自动石灰乳自动制备加药装置报价单一、石灰投加系统简述水处理系统酸性废水处理过程中，中和调节PH值过程时常用石灰制乳后进行投加。其投加过程要求连续性强，采用人工投加劳动强度大，为适应市场需要，现向环保水处理市场提供具有设备操作简单、连续投加、投加量稳定的石灰乳投加装置。1.1工作原理石灰乳投加装置是一种将生石灰粉剂储存、配置并投加的设备。石灰粉剂在石灰仓内贮存，均匀下料至喂料机，螺旋输送给料机将石灰粉剂送入溶解桶进行溶解，溶解桶搅拌机对溶液进行充分搅匀，制备后的溶液由螺杆泵送至用户使用点。1.2产品特点1、基本进出能力：粉料仓的贮存能力15m3；石灰乳液(石灰乳)的制备浓度5-10%。2、采用先进的下料振荡器，可以使石灰下料更流畅。3、连续式全自动配制，粉料给料机带调速装置，给料量调节范围广，石灰乳液配制浓度精度高。4、可选先进的振打器或破拱器，可以使石灰下料更顺畅。5、采用先进的容积式生石灰消化装置，可以通过合理的调整进料量和进水量的关系，调整最合适的消化温度，使生石灰消化得更加完全，消化效率更高。6、石灰管路阀门采用特殊管阀，无堵塞，无泄漏，操作控制方便，尤其适用于含颗粒物料的过程输送。7、位计采用进口液位测量仪器，精确控制。8、电控系统采用先进自动控制系统，设备高效自动运转。二、工程概述本设计针对石灰自动投加系统，使用上料装置将药剂送入料仓进行储存，药剂通过定量喂料机进行精确的定量输送，由螺旋输送机将药剂送入溶药罐中进行搅拌配制成规定浓度溶液，最后使用计量泵将配制的溶液按规定流量输送到加药点。三、设计参数计算条件参数石灰质量流量㎏/h150㎏/h配制浓度﹪10﹪料仓容积m³15m³搅拌罐容积m³4.0m³四、工艺流程本系统有料仓，石灰溶解箱，平衡水箱，乳渣分离器以及计量泵，搅拌机，输送装置等组成。通过PLC和液位变送器以及变频器实现石灰乳的自动上料，自动配药，以及加药。五、石灰投加系统设备参数表一：石灰投加系统设备参数序号名称规格参数数量备注1料仓料仓主体有效容积：15m³直筒规格：φ1800×5500mm料斗锥角：60°材质：碳钢防腐1个料位计型号：1LT-1型旋转料位指示器电源：220V功率：4W输出信号：交流信号最大250V2A50W，带空穴报警器3台破拱装置破拱装置类型：气嘴气动破拱装置10个振动器震动仓顶除尘器型号：scq-24尺寸：Ф800×1600mm1套安全阀型号：XD-YF250A压力安全阀正压范围：280～1000mmH2O负压范围：-20～-120mmH2O1个2给料机形式：WLS-10螺旋给料机设定输料量：150kg/h碳钢1台3螺旋输送机额定输料量：200kg/h长度5m碳钢1台4溶药罐容积：4.0m³规格：Φ1700*2000mm材质：碳钢防腐1台5搅拌机功率：3.0KW，转速：85转/分轴长：2000mm桨叶直径：700mm叶组：二叶二层材质：304不锈钢减速机带机架1台6乳渣分离器配套1台7磁翻板液位计型号：TQ-UHZ1套量程：1800.0mm连接方式：法兰材质：304不锈钢8石灰乳螺杆泵流量：2.0m³/h功率：1.5kw扬程：60m进出口口径：32/25mm2台9管路冲洗阀门规格：DN50手动球阀配套10电气控制系统采用PLC及触摸屏控制系统，采用变频器控制喂量，接收外界信号控制变频控制计量泵投加量1套11电线电缆国标设备周围一米1套12管件及其附件国标，材质为UPVC设备周围一米1套六、外界接口及辅助配套设施表二：辅助配套设施参数序号设备名称规格数量备注1自来水管道DN25接点：设备外围1.0m配套2设备基础蒸发设备水泥基座占面积约：6.0m×2.5m(长×宽）1套3电源总进线设备外围1.0m配套4气源设备外围1.0m配套七、系统报价设备报价！！！！万元/套（大写：壹拾陆万叁仟元整）说明1：本报价包括“表一”全部工作内容,并包含设备供应、指导安装、系统调试及人员培训费，并包含运输费。说明2：本报价不含“表二”辅助设施。说明3：由于近期原材料价格波动较大，本报价的有效期为30天。邯郸海天环保15176094928
