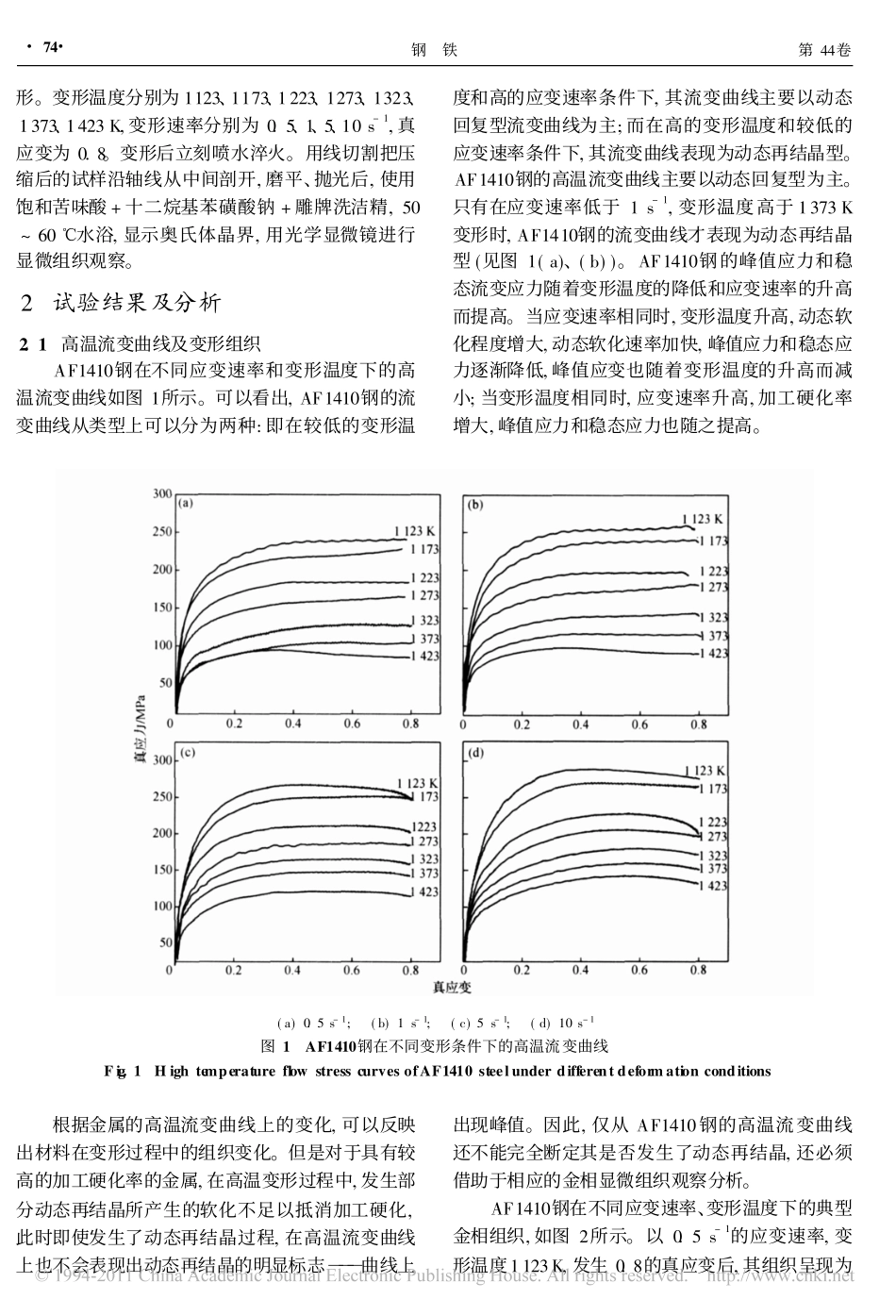

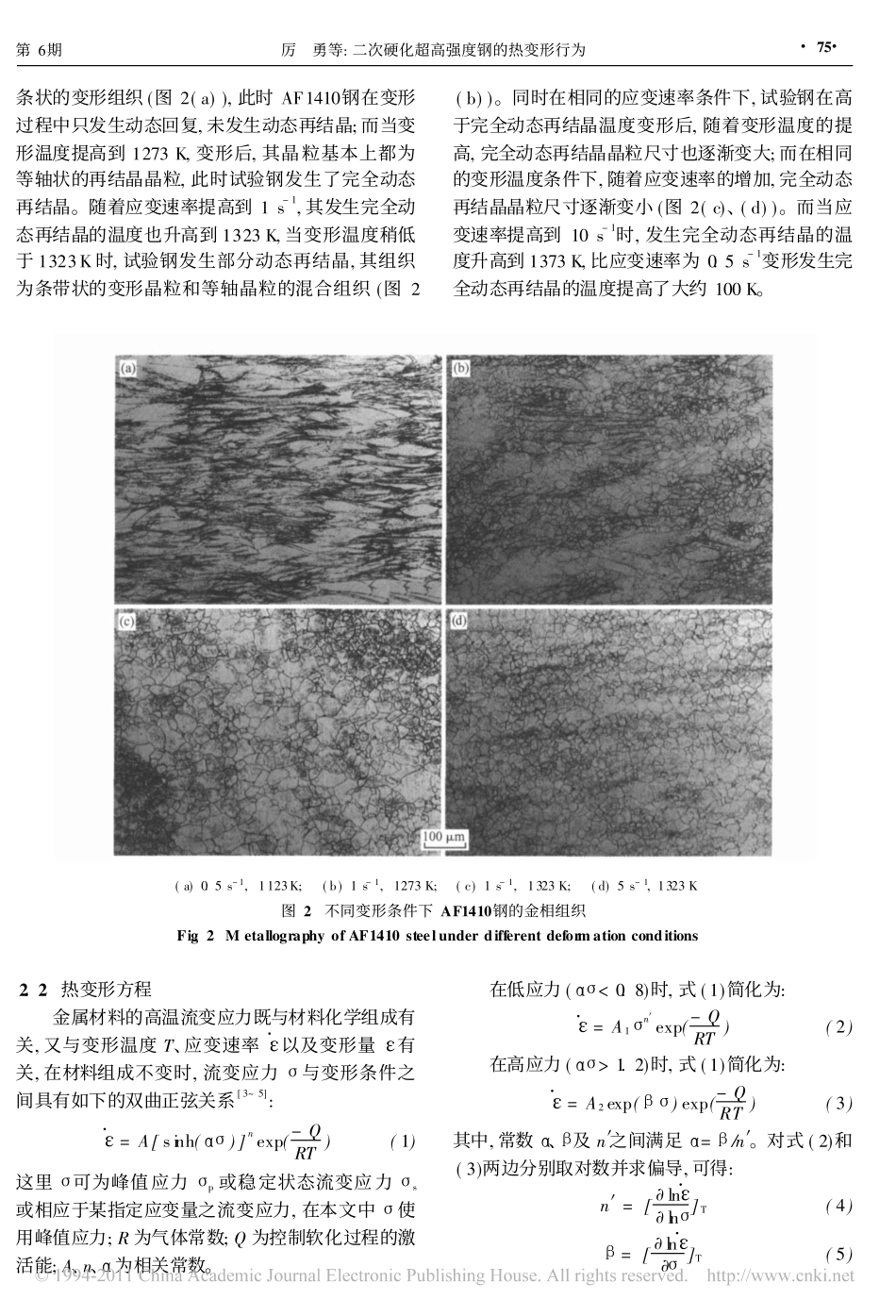

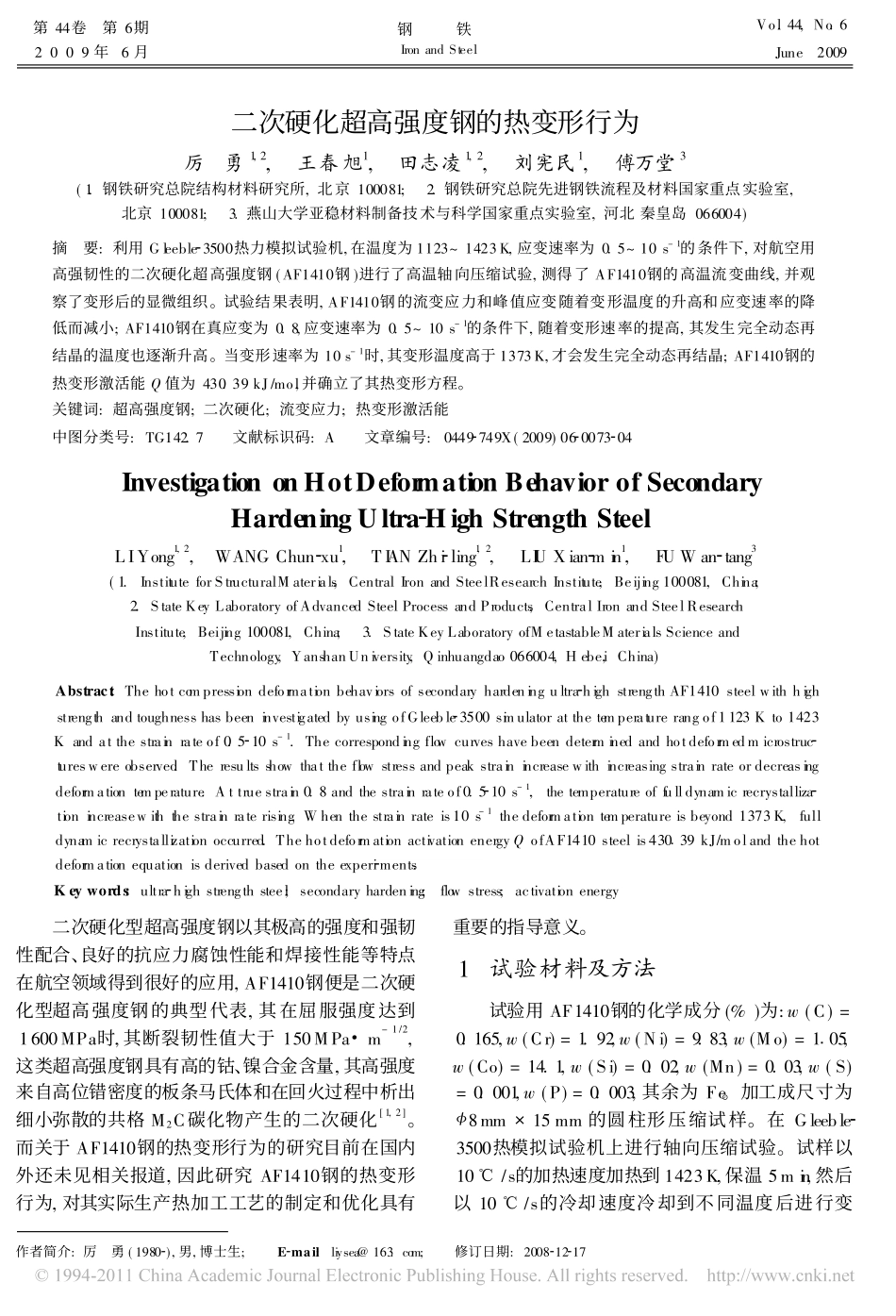

�第44卷�第6期�2009年6月钢铁IronandSteel�Vo.l44,No.6June�2009二次硬化超高强度钢的热变形行为厉�勇1,2,�王春旭1,�田志凌1,2,�刘宪民1,�傅万堂3(1.钢铁研究总院结构材料研究所,北京100081;�2.钢铁研究总院先进钢铁流程及材料国家重点实验室,北京100081;�3.燕山大学亚稳材料制备技术与科学国家重点实验室,河北秦皇岛066004)摘�要:利用Gleeble�3500热力模拟试验机,在温度为1123~1423K,应变速率为0.5~10s-1的条件下,对航空用高强韧性的二次硬化超高强度钢(AF1410钢)进行了高温轴向压缩试验,测得了AF1410钢的高温流变曲线,并观察了变形后的显微组织。试验结果表明,AF1410钢的流变应力和峰值应变随着变形温度的升高和应变速率的降低而减小;AF1410钢在真应变为0.8,应变速率为0.5~10s-1的条件下,随着变形速率的提高,其发生完全动态再结晶的温度也逐渐升高。当变形速率为10s-1时,其变形温度高于1373K,才会发生完全动态再结晶;AF1410钢的热变形激活能Q值为430.39kJ/mo,l并确立了其热变形方程。关键词:超高强度钢;二次硬化;流变应力;热变形激活能中图分类号:TG142.7��文献标识码:A��文章编号:0449�749X(2009)06�0073�04InvestigationonHotDeformationBehaviorofSecondaryHardeningUltra�HighStrengthSteelLIYong1,2,�WANGChun�xu1,�TIANZhi�ling1,2,�LIUXian�min1,�FUWan�tang3(1.InstituteforStructuralMaterials,CentralIronandSteelResearchInstitute,Beijing100081,China;2.StateKeyLaboratoryofAdvancedSteelProcessandProducts,CentralIronandSteelResearchInstitute,Beijing100081,China;�3.StateKeyLaboratoryofMetastableMaterialsScienceandTechnology,YanshanUniversity,Qinhuangdao066004,Hebe,iChina)Abstract:Thehotcompressiondeformationbehaviorsofsecondaryhardeningultra�highstrengthAF1410steelwithhighstrengthandtoughnesshasbeeninvestigatedbyusingofGleeble�3500simulatoratthetemperaturerangof1123Kto1423Kandatthestrainrateof0.5�10s-1.Thecorrespondingflowcurveshavebeendeterminedandhotdeformedmicrostruc�tureswereobserved.Theresultsshowthattheflowstressandpeakstrainincreasewithincreasingstrainrateordecreasingdeformationtemperature.Attruestrain0.8andthestrainrateof0.5�10s-1,thetemperatureoffulldynamicrecrystalliza�tionincreasewiththestrainraterising.Whenthestrainrateis10s-1thedeformationtemperatureisbeyond1373K,fulldynamicrecrystallizationoccurred.ThehotdeformationactivationenergyQofAF1410steelis430�39kJ/molandthehotdeformationequationisderivedbasedontheexperi�ments.��Keywords:ultra�highstrengthstee;lsecondaryhardening;flowstress;activationenergy作者简介:厉�勇(1980�),男,博士生;��E�mail:liysea@163.com;��修订日期:2008�12�17��二次硬化型超高强度钢以其极高的强度和强韧性配合、良好的抗应力腐蚀性能和焊接性能等特点在航空领域得到很好的应用,AF1410钢便是二次硬化型超高强度钢的典型代表,其在屈服强度达到1600MPa时,其断裂韧性值大于150MPa�m-1/2,这类超高强度钢具有高的钴、镍合金含量,其高强度来自高位错密度的板条马氏体和在回火过程中析出细小弥散的共格M2C碳化物产生的二次硬化[1,2]。而关于AF1410钢的热变形行为的研究目前在国内外还未见相关报道,因此研究AF1410钢的热变形行为,对其实际生产热加工工艺的制定和优化具有重要的指导意义。1�试验材料及方法试验用AF1410钢的化学成分(%)为:w(C)=0.165,w(Cr)=1.92,w(Ni)=9.83,w(Mo)=1�05,w(Co)=14.1,w(Si)=0.02,w(Mn)=0.03,w(S)=0.001,w(P)=0.003,其余为Fe。加工成尺寸为�8mm�15mm的圆柱形压缩试样。在Gleeble�3500热模拟试验机上进行轴向压缩试验。试样以10�/s的加热速度加热到1423K,保温5min,然后以10�/s的冷却速度冷却到不同温度后进行变钢�铁第44卷形。变形温度分别为1123、1173、1223、1273、1323、1373、1423K,变形速率分别为0.5、1、5、10s-1,真应变为0.8。变形后立刻...
