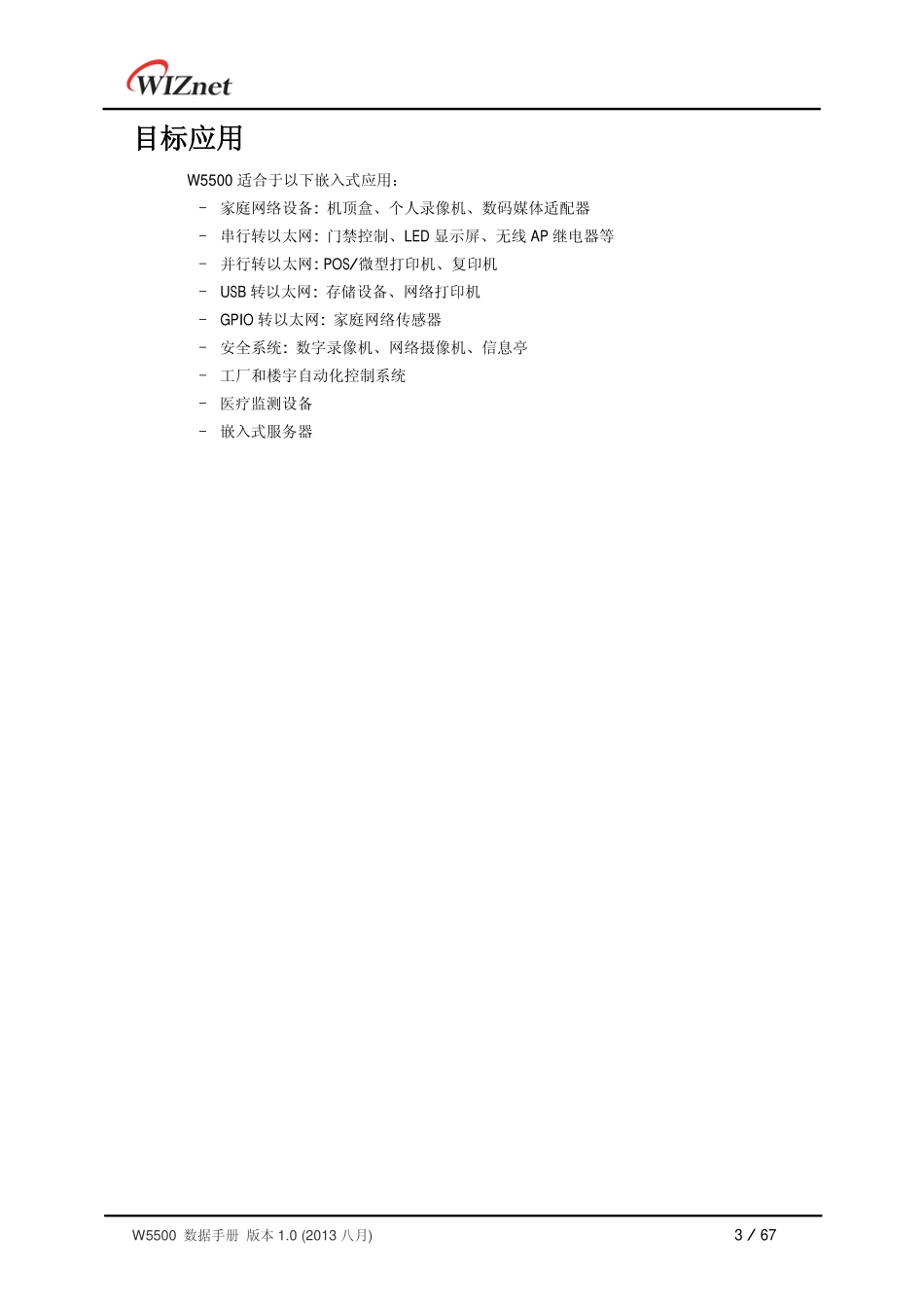

©Copyright2013WIZnetCo.,Ltd.Allrightsreserved.W5500数据手册Version1.0http://www.wiznet.co.krhttp://www.iwiznet.cnW5500数据手册版本1.0(2013八月)2/67W5500W5500是一款全硬件TCP/IP嵌入式以太网控制器，为嵌入式系统提供了更加简易的互联网连接方案。W5500集成了TCP/IP协议栈，10/100M以太网数据链路层（MAC）及物理层（PHY），使得用户使用单芯片就能够在他们的应用中拓展网络连接。久经市场考验的WIZnet全硬件TCP/IP协议栈支持TCP,UDP,IPv4,ICMP,ARP,IGMP以及PPPoE协议。W5500内嵌32K字节片上缓存以供以太网包处理。如果你使用W5500，你只需要一些简单的Socket编程就能实现以太网应用。这将会比其他嵌入式以太网方案更加快捷、简便。用户可以同时使用8个硬件Socket独立通讯。W5500提供了SPI（外设串行接口）从而能够更加容易与外设MCU整合。而且，W5500的使用了新的高效SPI协议支持80MHz速率，从而能够更好的实现高速网络通讯。为了减少系统能耗，W5500提供了网络唤醒模式（WOL）及掉电模式供客户选择使用。特点-支持硬件TCP/IP协议：TCP,UDP,ICMP,IPv4,ARP,IGMP,PPPoE-支持8个独立端口（Socket）同时通讯-支持掉电模式-支持网络唤醒-支持高速串行外设接口（SPI模式0，3）-内部32K字节收发缓存-内嵌10BaseT/100BaseTX以太网物理层（PHY）-支持自动协商（10/100-Based全双工/半双工）-不支持IP分片-3.3V工作电压，I/O信号口5V耐压；-LED状态显示（全双工/半双工，网络连接，网络速度，活动状态）-48引脚LQFP无铅封装（7x7mm,0.5mm间距）W5500数据手册版本1.0(2013八月)3/67目标应用W5500适合于以下嵌入式应用：-家庭网络设备:机顶盒、个人录像机、数码媒体适配器-串行转以太网:门禁控制、LED显示屏、无线AP继电器等-并行转以太网:POS/微型打印机、复印机-USB转以太网:存储设备、网络打印机-GPIO转以太网:家庭网络传感器-安全系统:数字录像机、网络摄像机、信息亭-工厂和楼宇自动化控制系统-医疗监测设备-嵌入式服务器W5500数据手册版本1.0(2013八月)4/67方框图W5500数据手册版本1.0(2013八月)5/67目录1引脚分配..................................................................................................81.1引脚描述.......................................................................................82主机接口.................................................................................................132.1SPI工作模式.................................................................................142.2SPI数据帧...................................................................................152.2.1地址段..................................................................................152.2.2控制段..................................................................................162.2.3数据段..................................................................................182.3可变数据长度模式（VDM）VariableLengthDataMode(VDM)......................182.3.1写访问——VDM模式..................................................................192.3.2读访问——VDM模式..................................................................222.4固定数据长度模式（FDM）FixedLengthDataMode(FDM).........................252.4.1写访问——FDM模式WriteAccessinFDM........................................262.4.2读访问——FDM模式ReadAccessinFDM.........................................273寄存器和内存构成RegisterandMemoryOrganization........................................283.1通用寄存器区CommonRegisterBlock.................................................303.2Socket寄存器区SocketRegisterBlock...............................................313.3内存Memory................................................................................324寄存...
