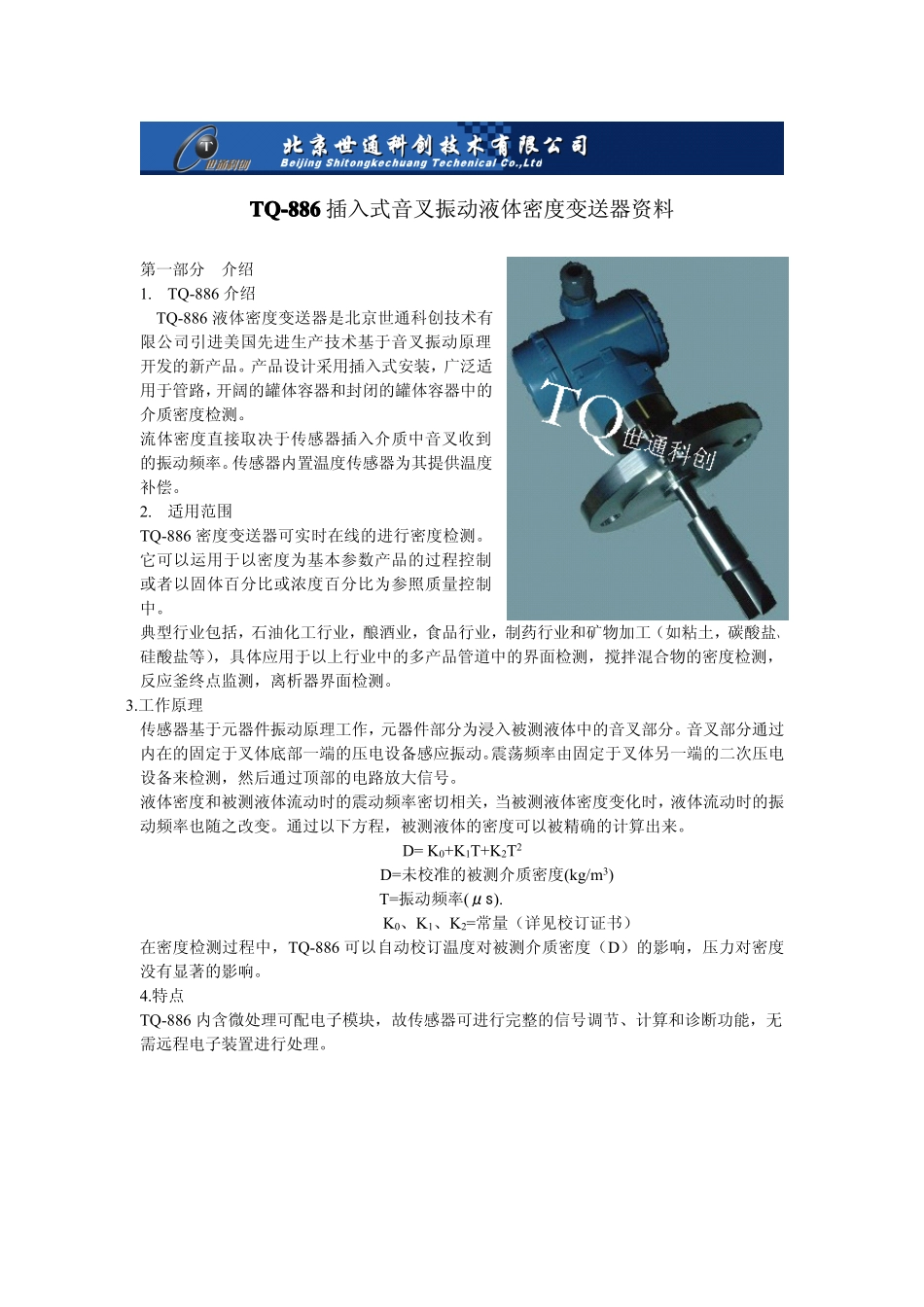

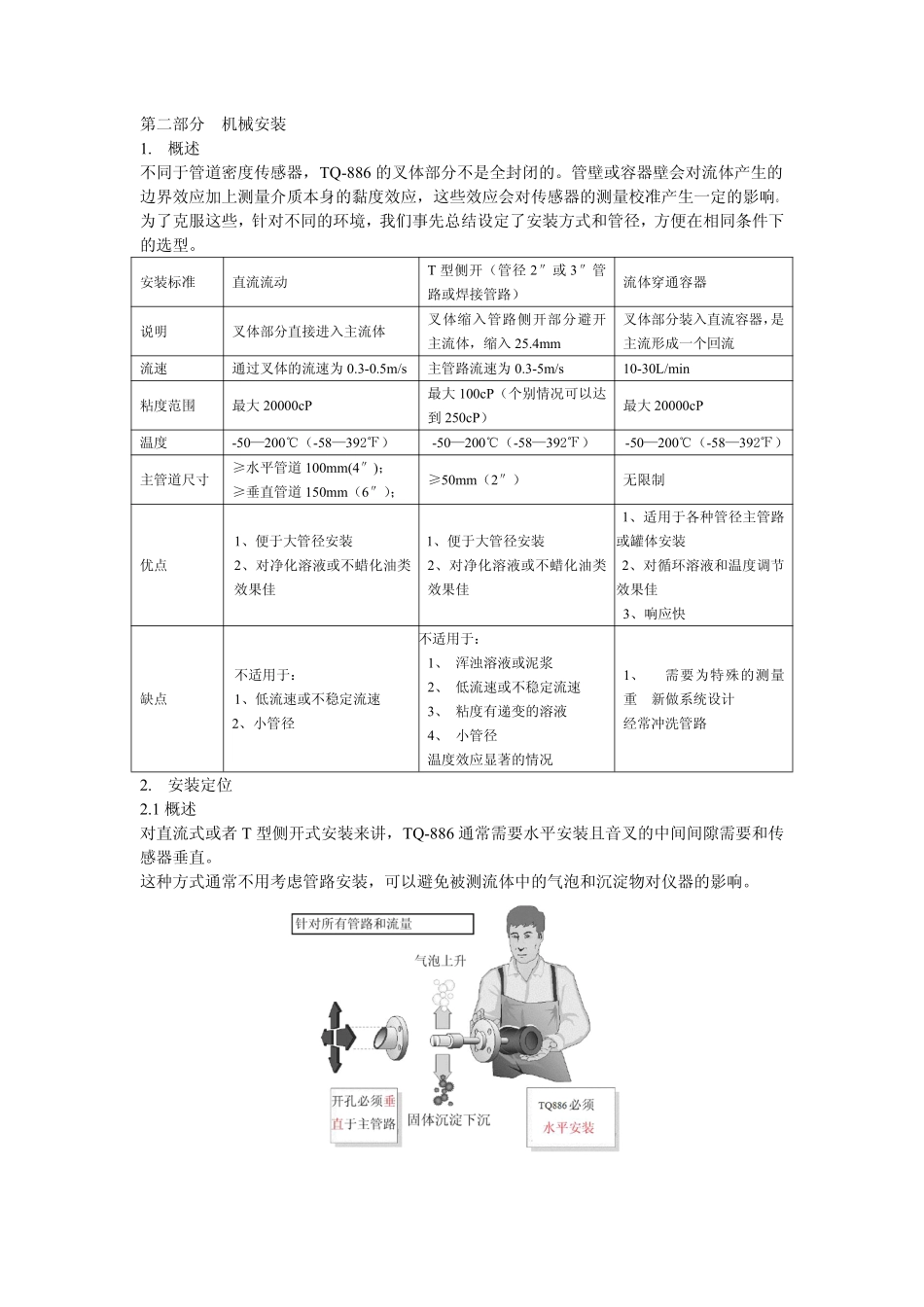

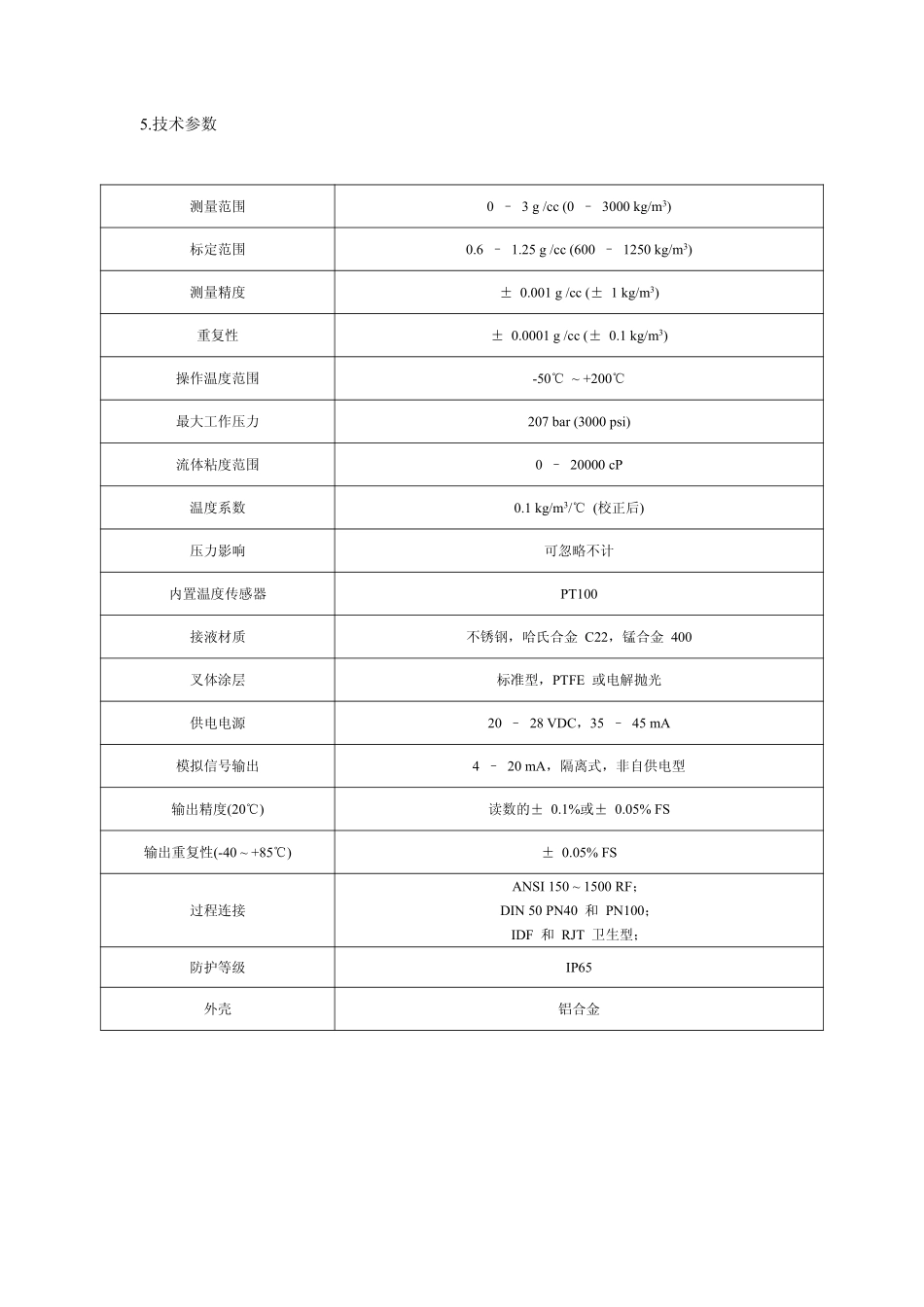

TQ-886TQ-886TQ-886TQ-886插入式音叉振动液体密度变送器资料第一部分介绍1.TQ-886介绍TQ-886液体密度变送器是北京世通科创技术有限公司引进美国先进生产技术基于音叉振动原理开发的新产品。产品设计采用插入式安装，广泛适用于管路，开阔的罐体容器和封闭的罐体容器中的介质密度检测。流体密度直接取决于传感器插入介质中音叉收到的振动频率。传感器内置温度传感器为其提供温度补偿。2.适用范围TQ-886密度变送器可实时在线的进行密度检测。它可以运用于以密度为基本参数产品的过程控制或者以固体百分比或浓度百分比为参照质量控制中。典型行业包括，石油化工行业，酿酒业，食品行业，制药行业和矿物加工（如粘土，碳酸盐、硅酸盐等），具体应用于以上行业中的多产品管道中的界面检测，搅拌混合物的密度检测，反应釜终点监测，离析器界面检测。3.工作原理传感器基于元器件振动原理工作，元器件部分为浸入被测液体中的音叉部分。音叉部分通过内在的固定于叉体底部一端的压电设备感应振动。震荡频率由固定于叉体另一端的二次压电设备来检测，然后通过顶部的电路放大信号。液体密度和被测液体流动时的震动频率密切相关，当被测液体密度变化时，液体流动时的振动频率也随之改变。通过以下方程，被测液体的密度可以被精确的计算出来。D=K0+K1T+K2T2D=未校准的被测介质密度(kg/m3)T=振动频率(μs).K0、K1、K2=常量（详见校订证书）在密度检测过程中，TQ-886可以自动校订温度对被测介质密度（D）的影响，压力对密度没有显著的影响。4.特点TQ-886内含微处理可配电子模块，故传感器可进行完整的信号调节、计算和诊断功能，无需远程电子装置进行处理。5.技术参数测量范围0–3g/cc(0–3000kg/m3)标定范围0.6–1.25g/cc(600–1250kg/m3)测量精度±0.001g/cc(±1kg/m3)重复性±0.0001g/cc(±0.1kg/m3)操作温度范围-50℃~+200℃最大工作压力207bar(3000psi)流体粘度范围0–20000cP温度系数0.1kg/m3/℃(校正后)压力影响可忽略不计内置温度传感器PT100接液材质不锈钢，哈氏合金C22，锰合金400叉体涂层标准型，PTFE或电解抛光供电电源20–28VDC，35–45mA模拟信号输出4–20mA，隔离式，非自供电型输出精度(20℃)读数的±0.1%或±0.05%FS输出重复性(-40~+85℃)±0.05%FS过程连接ANSI150~1500RF；DIN50PN40和PN100；IDF和RJT卫生型；防护等级IP65外壳铝合金第二部分机械安装1.概述不同于管道密度传感器，TQ-886的叉体部分不是全封闭的。管壁或容器壁会对流体产生的边界效应加上测量介质本身的黏度效应，这些效应会对传感器的测量校准产生一定的影响。为了克服这些，针对不同的环境，我们事先总结设定了安装方式和管径，方便在相同条件下的选型。安装标准直流流动T型侧开（管径2″或3″管路或焊接管路）流体穿通容器说明叉体部分直接进入主流体叉体缩入管路侧开部分避开主流体，缩入25.4mm叉体部分装入直流容器，是主流形成一个回流流速通过叉体的流速为0.3-0.5m/s主管路流速为0.3-5m/s10-30L/min粘度范围最大20000cP最大100cP（个别情况可以达到250cP）最大20000cP温度-50—200℃（-58—392℉）-50—200℃（-58—392℉）-50—200℃（-58—392℉）主管道尺寸≥水平管道100mm(4″)；≥垂直管道150mm（6″）；≥50mm（2″）无限制优点1、便于大管径安装2、对净化溶液或不蜡化油类效果佳1、便于大管径安装2、对净化溶液或不蜡化油类效果佳1、适用于各种管径主管路或罐体安装2、对循环溶液和温度调节效果佳3、响应快缺点不适用于：1、低流速或不稳定流速2、小管径不适用于：1、浑浊溶液或泥浆2、低流速或不稳定流速3、粘度有递变的溶液4、小管径温度效应显著的情况1、需要为特殊的测量重新做系统设计经常冲洗管路2.安装定位2.1概述对直流式或者T型侧开式安装来讲，TQ-886通常需要水平安装且音叉的中间间隙需要和传感器垂直。这种方式通常不用考虑管路安装，可以避免被测流体中的气泡和沉淀物对仪器的影响。2.2典型安装方式示意图如可制作旁路，下列安装方法可以非常方便的控制流速，只要管道>=>=>=>=DN150DN150DN150DN150即可以下图形为首推的方案：下图为江苏徐州电厂的安装图片，建议按照下面右图施工和安...
