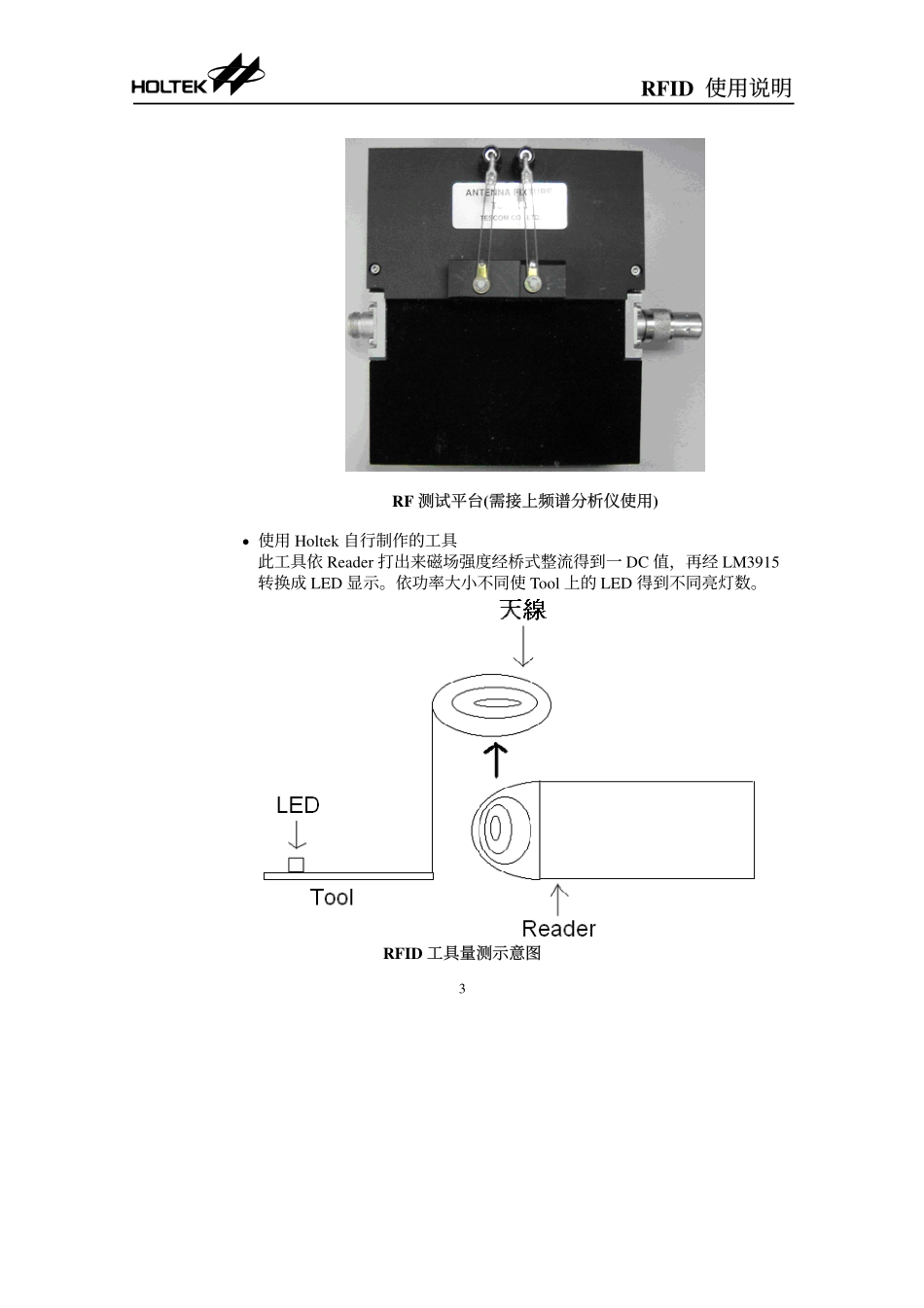

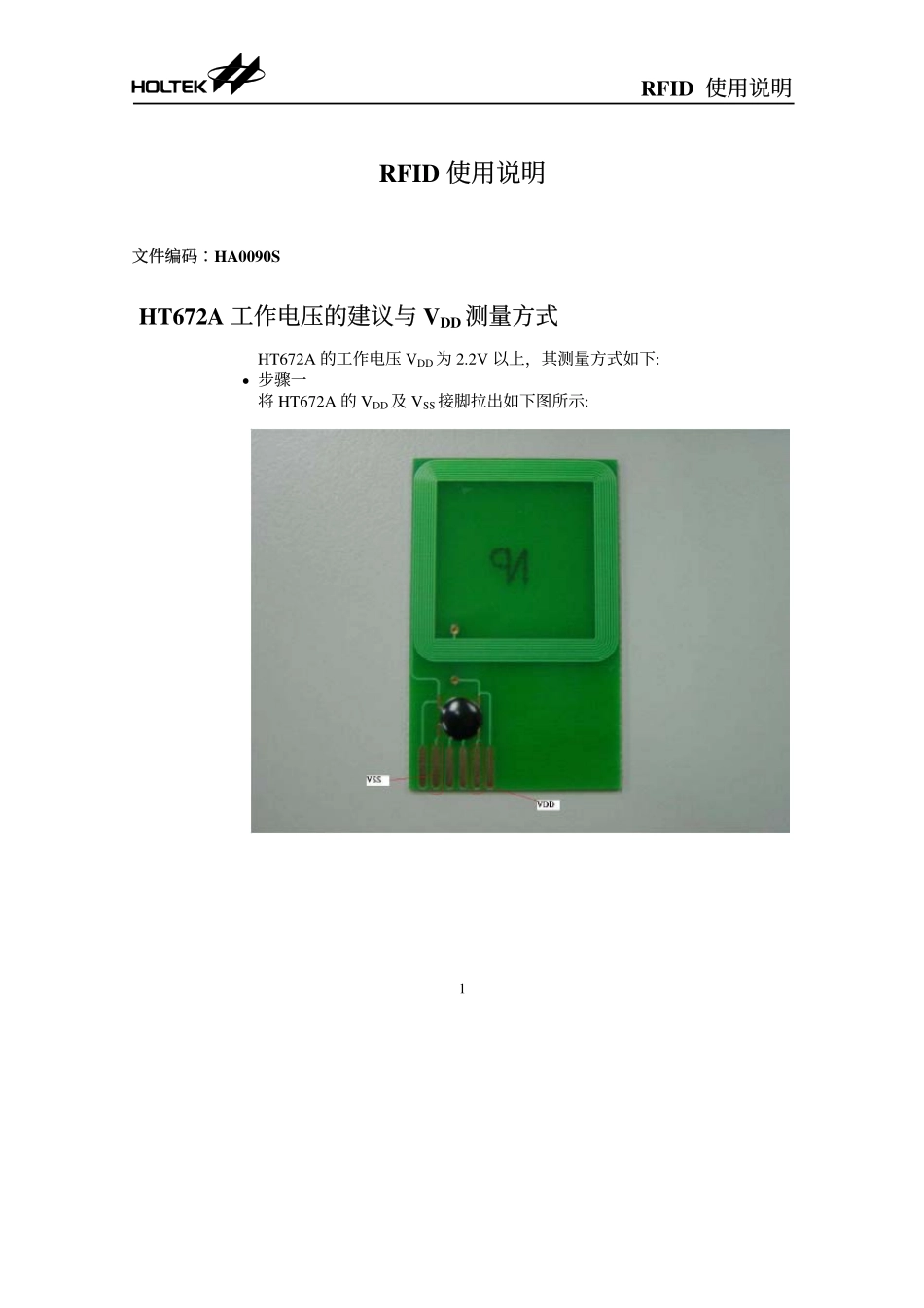

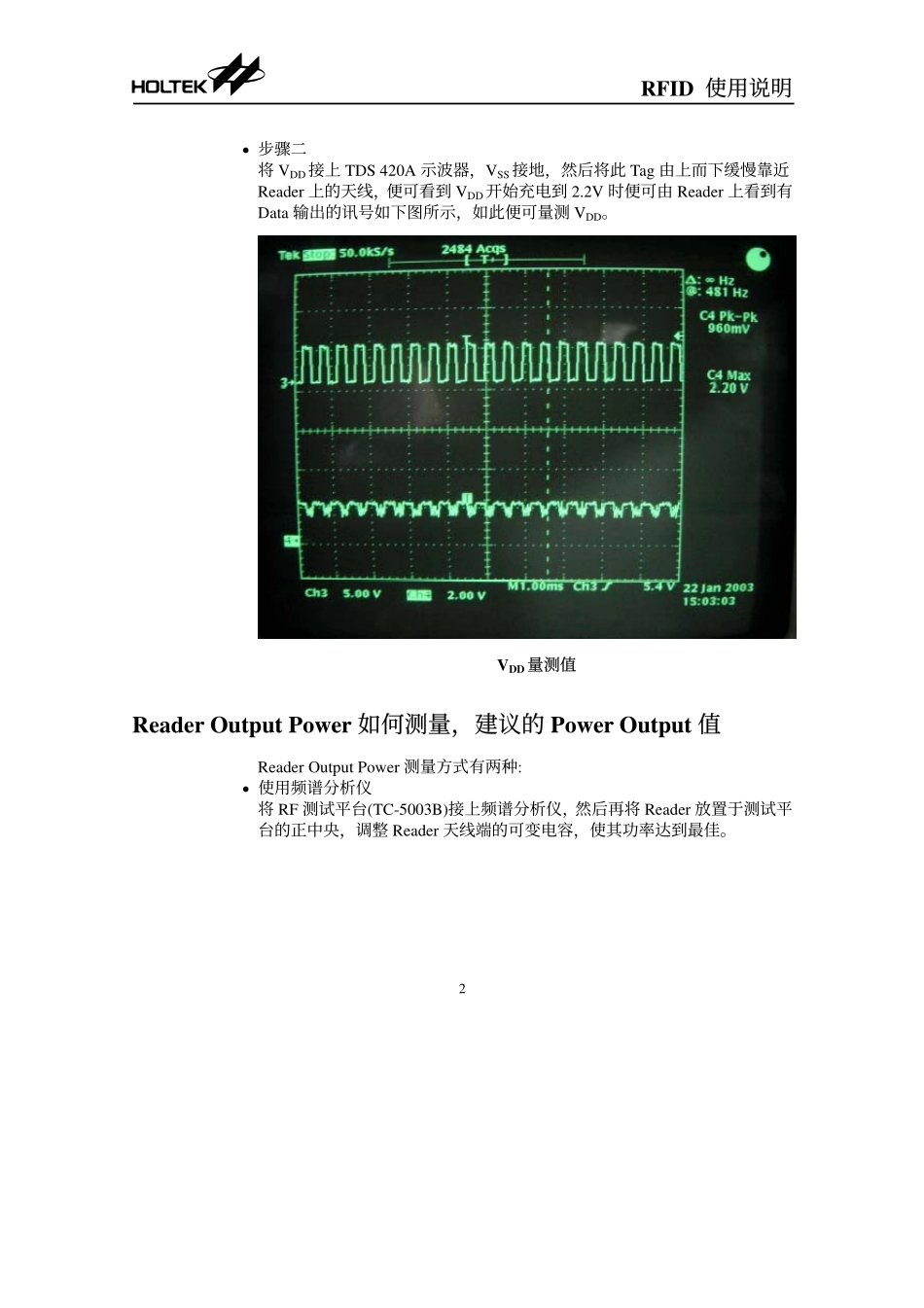

RFID使用说明1RFID使用说明文件编码：HA0090SHT672A工作电压的建议与VDD测量方式HT672A的工作电压VDD为2.2V以上，其测量方式如下:•步骤一将HT672A的VDD及VSS接脚拉出如下图所示:RFID使用说明2•步骤二将VDD接上TDS420A示波器，VSS接地，然后将此Tag由上而下缓慢靠近Reader上的天线，便可看到VDD开始充电到2.2V时便可由Reader上看到有Data输出的讯号如下图所示，如此便可量测VDD。VDD量测值ReaderOutputPower如何测量，建议的PowerOutput值ReaderOutputPower测量方式有两种:•使用频谱分析仪将RF测试平台(TC-5003B)接上频谱分析仪，然后再将Reader放置于测试平台的正中央，调整Reader天线端的可变电容，使其功率达到最佳。RFID使用说明3RF测试平台(需接上频谱分析仪使用)•使用Holtek自行制作的工具此工具依Reader打出来磁场强度经桥式整流得到一DC值，再经LM3915转换成LED显示。依功率大小不同使Tool上的LED得到不同亮灯数。RFID工具量测示意图RFID使用说明4RFID工具•RFID工具使用方法:−输入电压DC9V。−当工具上的LED全亮时，功率为−12dBm以上。−当工具上的LED熄一个灯时，功率为−12~−14dBm。−当工具上的LED熄二个灯时，功率为−14~−16dBm。−当工具上的LED熄三个灯时，功率为−16~−18dBm。−当工具上的LED熄四个灯时，功率为−18~−20dBm。−当工具上的LED熄五个灯时，功率为−20~−22dBm。建议的PowerOutput值•当Reader使用大天线(2吋)时，power应达到−8dBm。•当Reader使用小天线(1吋)时，power应达到−13dBm。RFID使用说明5FCCHarmonic规定如何通过?FCCharmonic的测定标准如下:•辐射规范:频率(MHz)ClassB(住宅用)ClassA(工业用)30~8840dBµ39dBµ88~21643.5dBµ43.5dBµ216~96046dBµ46.4dBµ960以上54dBµ49.5dBµ•传导规范:频率(MHz)ClassB(住宅用)ClassA(工业用)0.45~1.7548dBµ60dBµ1.75~3048dBµ69.5dBµ注意:发射强度一米不可超过109dBµ本公司RFIDReader所作的FCC测试如下附件，皆符合标准！RFID使用说明6RFID使用说明7TagAntenna如何设计，有哪些尺寸可供客户选用?天线的设计在RFID系统中，天线可看成两个互相耦合的电感，为了使电感的耦合效率最高，两个电感的谐振频率必须在工作频率(13.56MHz)附近。所以首先必须要知道天线的电感值，以搭配其谐振电容，并依照不同的应用计算天线的Q值，以及电感的电阻。•天线的电感值天线的电感值依照不同的形状、大小有不同的计算公式。而利用公式所计算出来的值与实际值可能相差20%，且在圈数少时(例如一圈)，或圈数多时(因杂散电容的影响)会有较大的误差。若纯粹要以计算方式求得精确的电感值(或电感模型)则必须将所设计的天线形状、大小输入计算机，以3D或2D的电磁场仿真软件仿真，才可求得精确值。所以在实际上使用时，大多先以公式概估所需的大小、圈数，并进行制作，再将制作完的电感的量测结果与计算值比较，再进行微调。或者将预估形状、大小的天线输入计算机，利用电磁场仿真软件，并依照仿真结果对天线的形状作微调，再进行天线的制作。下面介绍几种常用的电感计算公式:RFID使用说明8−InductanceofSpiralWoundCoilwithSingleLayer(ForTransponder,Reader)Theinductanceofaspiralinductoriscalculatedby:EQUATION:11b8a)(2+=aNL(µH)wherea:averageradiusofthecoilincmN:numberofturnsb:windingdepthincmSpiralWoundCoilwithSingleLayer−InductanceofaFlatSquarecoil(ForTransponder,Reader)EQUATION:+++−+=)(0.22350.9140.02032)(2.414log2log0.04672102102wtaaNawtaaNLRFID使用说明9whereL:inµHN:numberofturnsa:sidelengthininchest:thicknessininchesw:widthininchesInductanceofaFlatSquareCoil−InductanceofaRectangularCoil(ForTransponder)EQUATION:pNDllL×−××=1.04ln2(nH)wherel:lengthofonecoilN:numberofturnsD:diameterofwireorwidthconductorP:powerofdependsoncoiltechnologyPCoilConstruction1.8Wiredcoil1.7Etchedcoil1.5~1.7PrintedcoilRFID使用说明10InductanceofaRectangularCoil•电感的电阻值...
