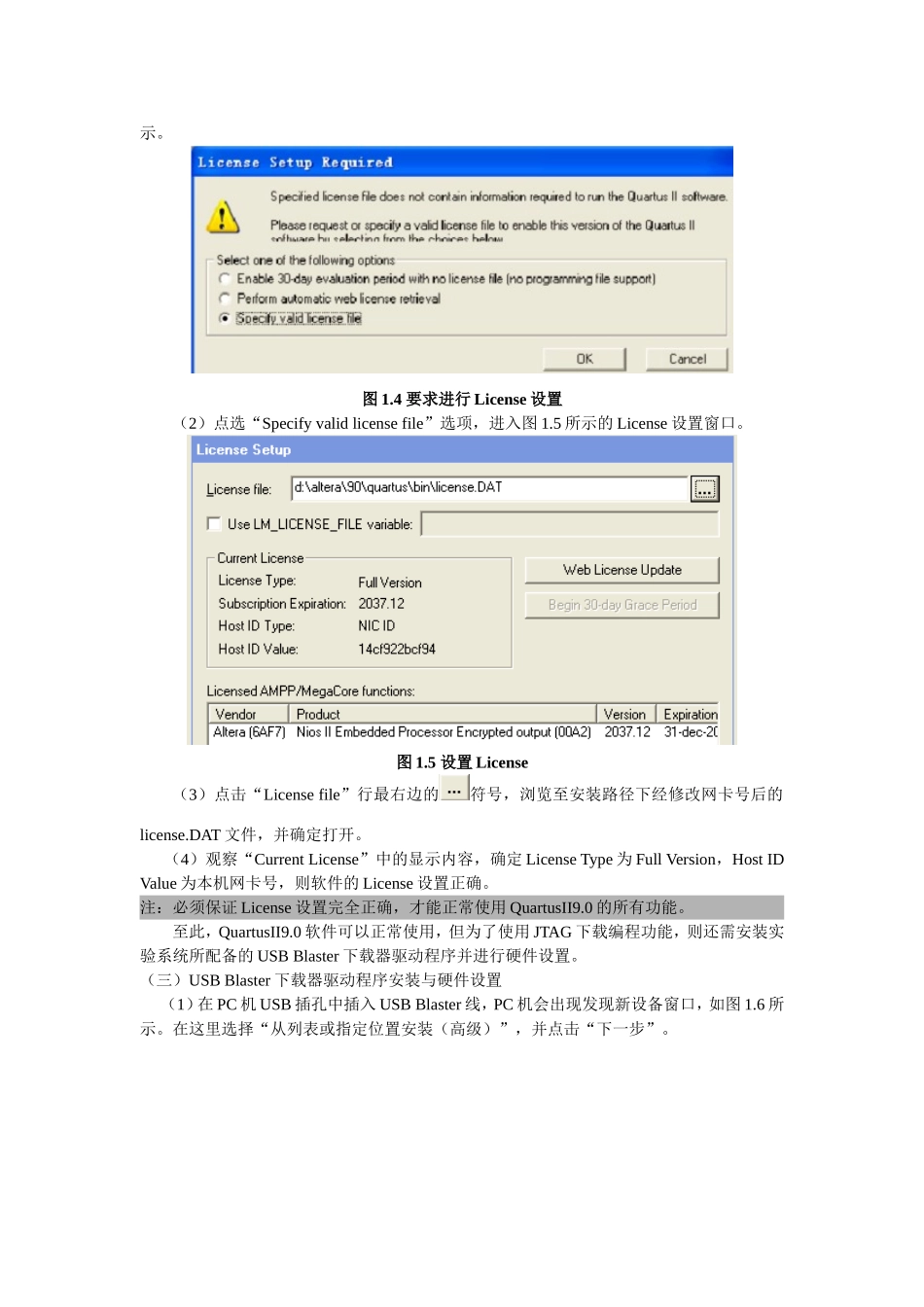

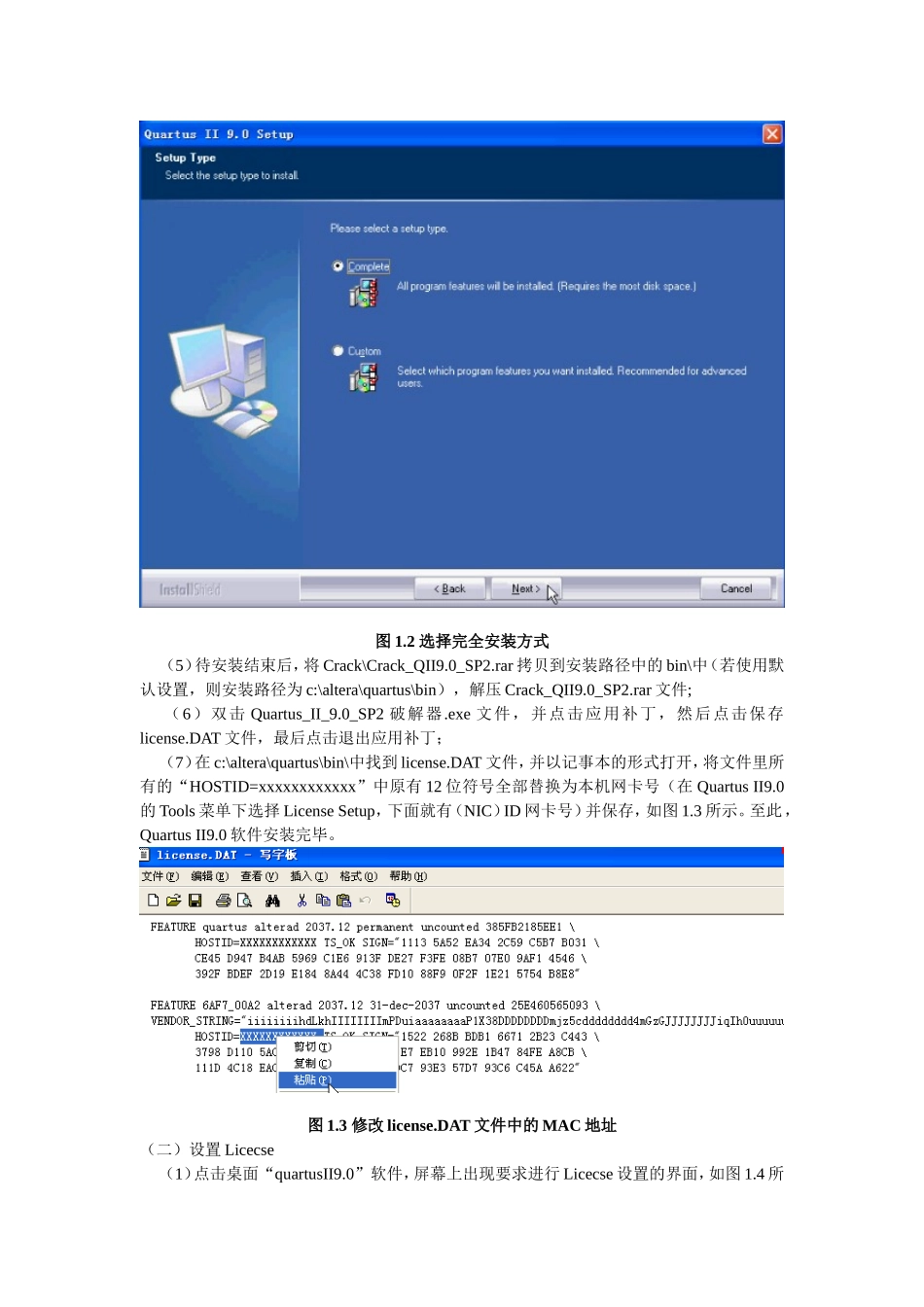

实验一QuartusII9.0软件安装与工具使用一、实验目的1.掌握QuartusII9.0软件安装及License设置方法；2.掌握QuartusII9.0的开发界面和开发流程；3.掌握利用原理图方法进行简单电路设计；4.了解利用verilog语言进行电路设计的优点；5.掌握对设计电路进行波形功能仿真的方法。二、实验设备1.硬件：PC机、便携式EDA/SOPC/DSP实验系统；2.软件：QuartusII9.0。三、实验内容及步骤（一）QuartusII9.0软件的安装（1）确保机器上尚未安装其它任何版本的Quartus软件。若有，则先卸载，再重新安装；（2）打开QuartusII9.0软件包源文件所在位置，运行quartus\setup.exe，开始安装过程。请按屏幕提示进行，并建议采用默认路径（注：所有路径中不能有中文名称和空格）；（3）进入QuartusII9.0安装界面，如图1.1所示。按屏幕提示进行安装。图1.1安装界面（4）根据提示选择安装方式，可以点选Complete为完全安装组件，也可以点选Custom为自定义安装组件。这里选择Complete完全安装组件，为了节约安装空间也可选择Custom自定义安装组件，如图1.2所示。图1.2选择完全安装方式（5）待安装结束后，将Crack\Crack_QII9.0_SP2.rar拷贝到安装路径中的bin\中（若使用默认设置，则安装路径为c:\altera\quartus\bin），解压Crack_QII9.0_SP2.rar文件;（6）双击Quartus_II_9.0_SP2破解器.exe文件，并点击应用补丁，然后点击保存license.DAT文件，最后点击退出应用补丁；（7）在c:\altera\quartus\bin\中找到license.DAT文件，并以记事本的形式打开，将文件里所有的“HOSTID=xxxxxxxxxxxx”中原有12位符号全部替换为本机网卡号（在QuartusII9.0的Tools菜单下选择LicenseSetup，下面就有（NIC）ID网卡号）并保存，如图1.3所示。至此，QuartusII9.0软件安装完毕。图1.3修改license.DAT文件中的MAC地址（二）设置Licecse（1）点击桌面“quartusII9.0”软件，屏幕上出现要求进行Licecse设置的界面，如图1.4所示。图1.4要求进行License设置（2）点选“Specifyvalidlicensefile”选项，进入图1.5所示的License设置窗口。图1.5设置License（3）点击“Licensefile”行最右边的符号，浏览至安装路径下经修改网卡号后的license.DAT文件，并确定打开。（4）观察“CurrentLicense”中的显示内容，确定LicenseType为FullVersion，HostIDValue为本机网卡号，则软件的License设置正确。注：必须保证License设置完全正确，才能正常使用QuartusII9.0的所有功能。至此，QuartusII9.0软件可以正常使用，但为了使用JTAG下载编程功能，则还需安装实验系统所配备的USBBlaster下载器驱动程序并进行硬件设置。（三）USBBlaster下载器驱动程序安装与硬件设置（1）在PC机USB插孔中插入USBBlaster线，PC机会出现发现新设备窗口，如图1.6所示。在这里选择“从列表或指定位置安装（高级）”，并点击“下一步”。图1.6新硬件向导窗口（2）接下来，如图1.7所示，在这里选择“在这些位置上搜索最佳驱动程序”，并在位置栏中指定驱动安装文件路径，如“D:\altera\90\quartus\drivers\usb-blaster”，然后点击“下一步”。当然，在本例中，由于QuartusII9.0安装在C:\altera\90的目录下，因此该指定路径需改为“C:\altera\90\quartus\drivers\usb-blaster”。图1.7安装路径选择窗口（3）在点击下一步后，安装向导正在安装AlteraUSB-Blaster驱动，如图1.8所示。图1.8驱动正在安装窗口（4）安装向导完成安装后，会弹出如图1.9所示窗口，提示已经完成AlteraUSB-Blaster的安装。图1.9驱动已安装完成窗口（5）点击“完成”按钮后，在PC机任务栏的右下角托盘中会弹出如图1.10所示的提示信息“新硬件已经安装并可使用了”。图1.10发现新硬件（6）进入QuartusII9.0，点击菜单“Tools→Programmer”打开下载器窗口，如图1.11所示。图1.11下载器窗口（7）确认图1.11中的当前下载器类型为USB-Blaster，若显示NoHardware或其它类型，则点击HardwareSetup进行下载器硬件设置，如图1.12所示，并选择“Currentlyselectedhardware”下的USB-Blaster[USB-0]，然后关闭该窗口。图1.12下载器硬件选择至此，实验系统所配的USB-Blaster串口下载器已安装并设置完毕。（四）...
